YS/T 1137-2016
基本信息
标准号： YS/T 1137-2016
中文名称：硬质合金板材
标准类别：其他行业标准
英文名称：Cemented carbide plate
标准状态：现行
发布日期：2016-07-11
实施日期：2017-01-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：冶金>>77.160粉末冶金
中标分类号：冶金>>粉末冶金>>H72粉末冶金材料与制品
关联标准
出版信息
出版社：中国标准出版社
页数：12页
标准价格：16.0
出版日期：2017-01-01
相关单位信息
起草人：刘艾平、赵声志、刘铁梅、朱振忠、杨军、康俊、曹万里
起草单位：株洲硬质合金集团有限公司、深圳市注成科技有限公司、自贡硬质合金有限责任公司、中国有色金属工业标准计量质量研究所
归口单位：全国有色金属标准化技术委员会(SAC/TC 243)
提出单位：全国有色金属标准化技术委员会(SAC/TC 243)
发布部门：中华人民共和国工业和信息化部
主管部门：全国有色金属标准化技术委员会(SAC/TC 243)
标准简介
本标准规定了硬质合金板材的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单）内容。本标准适用于以碳化钨粉和钴粉为原料，用粉末冶金方法生产的硬质合金板材。
标准图片预览
标准内容

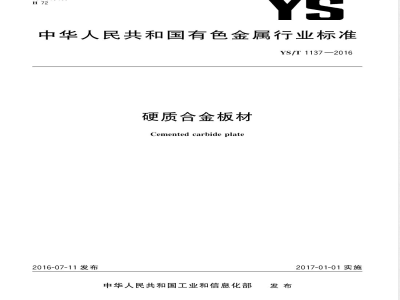

ICS77.160
中华人民共和国有色金属行业标准YS/T1137—2016
硬质合金板材
Cemented carbideplate
2016-07-11发布
中华人民共和国工业和信息化部发布
2017-01-01实施

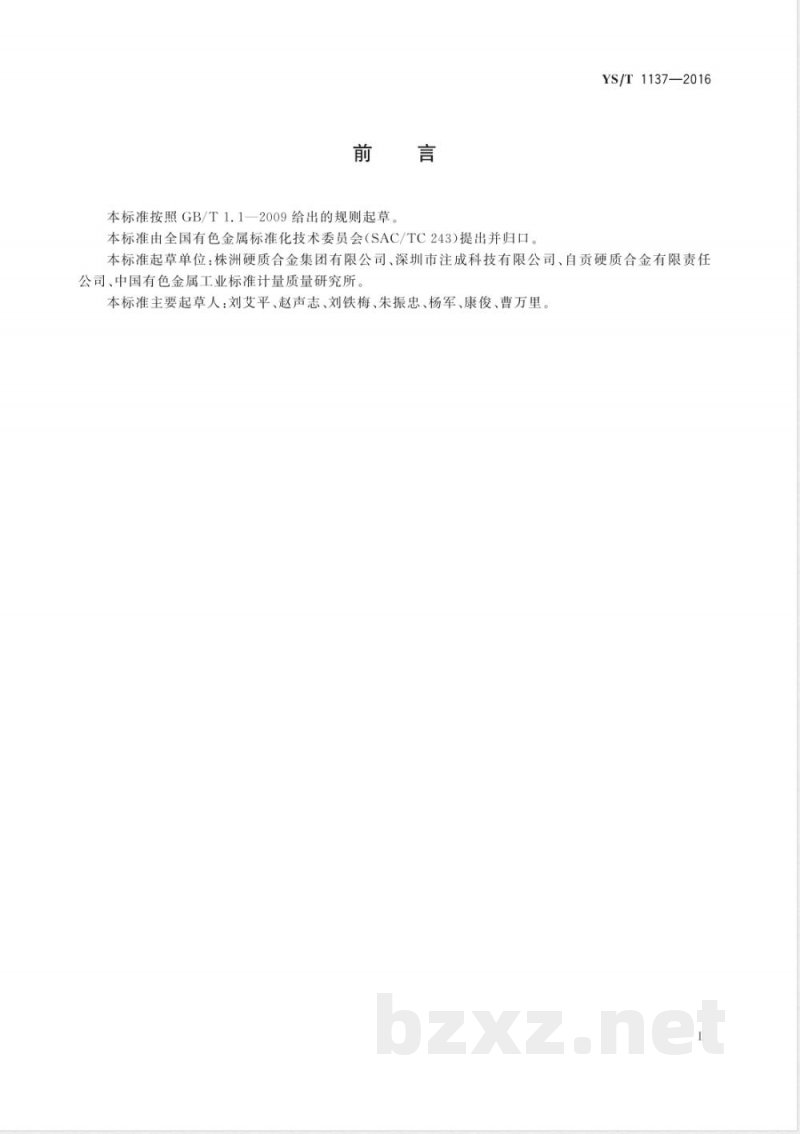

本标准按照GB/T1.12009给出的规则起草言
本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。YS/T1137—2016
本标准起草单位：株洲硬质合金集团有限公司、深圳市注成科技有限公司、自贡硬质合金有限责任公司、中国有色金属工业标准计量质量研究所本标准主要起草人：刘艾平、赵声志、刘铁梅、朱振忠、杨军、康俊、曹万里，1

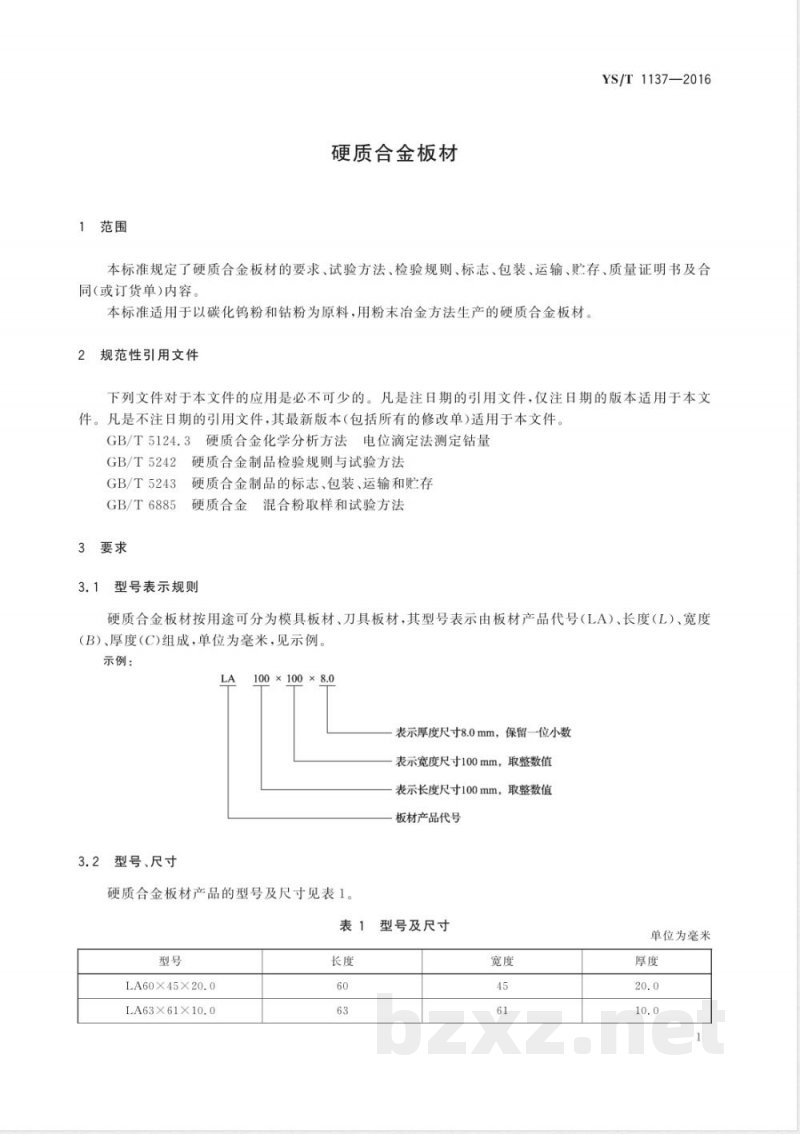

1范围
硬质合金板材
YS/T 1137—2016
本标准规定了硬质合金板材的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单)内容
本标准适用于以碳化钨粉和钻粉为原料，用粉末冶金方法生产的硬质合金板材。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T5124.3硬质合金化学分析方法电位滴定法测定钻量GB/T5242硬质合金制品检验规则与试验方法GB/T5243
硬质合金制品的标志、包装、运输和贮存硬质合金混合粉取样和试验方法GB/T6885
3要求
型号表示规则
硬质合金板材按用途可分为模具板材、刀具板材，其型号表示由板材产品代号（LA）、长度（L）、宽度（B）、厚度（C)组成，单位为毫米，见示例。示例：
2型号、尺寸
100×100×8.0
表示厚度尺寸8.0mm，保留一位小数表示宽度尺寸100mm，取整数值
表示长度尺寸100mm，取整数值
板材产品代号
硬质合金板材产品的型号及尺寸见表1。表1型号及尺寸
LA60X45X20.0
LA63X61X10.0
单位为毫米
YS/T1137—2016
LA80×65X15.0
LA85X85X40.0
LA92X70X12.0
LA100X35X25.0
LA100X35X35.0
LA100X55X15.0
LA100X100X8.0
LA100X100X10.0
LA100X100X15.0
LA100X100X20.0
LA100X100X25.0
LA100X100X30.0
LA100X100X35.0
LA100X100X40.0
LA100X100X45.0
LA100×100×50.0
LA100X100X55.0
LA100X100X60.0
LA100X100X70.0
LA105X105X5.0
LA105×105×6.0
LA105X105X7.0
LA105X105X8.0
LA105X105X9.0
LA105X105X10.0
LA105X105X10.5
LA105X105X15.0
LA105X105X20.5
LA105X105X30.5
LA105X105X35.0
LA105X105X40.0
LA105X105X50.5
LA105X105X55.0
LA105X105X60.0
表１（续）
单位为毫米
LA105X105X60.5
LA105X105X70.0
LA150X30X6.0
LA150X150X10.0
LA150X150X25.0
LA150X150X40.0
LA150X150X45.0
LA150X150X50.0
LA150X150X55.0
LA150X150X60.0
LA150X150X65.0下载标准就来标准下载网
LA150X150X70.0
LA185×50X10.0
LA200X200X7.8
LA200X200X10.0
LA200X200X20.0
LA200X200X25. 0
LA200X200X26. 0
LA200X200X30.0
LA200X200X70.0
LA276X236X10.0
LA276X236X20.0
LA276X236X22.0
LA276X236X25.0
LA276X236X26.0
LA276X236X30.0
注：特殊要求尺寸由供需双方协商确定。化学成分
产品的化学成分由供需双方协商确定。物理性能、力学性能、组织结构表１（续）
产品的物理性能、力学性能、组织结构由供需双方协商确定宽度
YS/T 1137—2016
单位为毫米
YS/T1137—2016
尺寸允许偏差
产品长度、宽度的允许偏差应符合表2的规定。表2
长度、宽度允许偏差
长度或宽度
100～<150
150~276
产品厚度的允许偏差应符合表3的规定表3厚度允许偏差
>20～45
>45～70
产品的弯曲允许偏差应符合表4的规定表4允许偏差
100~<150
150~276
3.6外观质量
允许偏差
允许偏差
弯曲允许偏差
单位为毫米
单位为毫米
单位为毫米
产品表面应进行喷砂处理，不允许有起皮、鼓泡、分层、裂纹、脏化、未压好、脱碳、渗碳等缺陷。2产品的掉边、掉角最大尺寸应不大于2.5mm。3.6.2
试验方法
混合料化学成分中钻含量的测定按GB/T5124.3进行，碳化钨含量用差减法计算。YS/T1137—2016
4.2产品的物理性能、力学性能以及组织结构的检验按GB/T5242规定的方法进行。4.3产品的尺寸及允许偏差检验采用相应精度的量具进行。4.4产品的外观质量用目视检查，必要时结合相应精度的量具进行检查。5检验规则
检查和验收
5.1.1产品应由供方进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质量证明书。
2需方应对收到的产品按本标准及合同（或订货单）的规定进行复验。复验结果与本标准及合同（或订货单）的规定不符时，应在收到产品之日起三个月内以书面形式向供方提出，由供需双方协商解决。如需仲裁，仲裁取样应由供需双方共同进行。5.2组批
产品应成批提交验收。每批由同一型号、同一工艺、同一炉批的产品组成，5.3检验项目及取样
产品的检验项目、取样位置及取样数量应符合表5的规定。表5检验项目、取样位置及取样数量检验项目
化学成分
物理性能、力学性能、组织结构尺寸及允许偏差
外观质量
5.4检验结果的判定
取样位置
在混合料中取样
在产品中取样
取样数量
按GB/T6885
按GB/T5242
要求的章条号
试验方法的章条号
5.4.1产品的化学成分检验不合格，则从该批混合料中另取双倍试样对该不合格项进行重复检验，若重复检验结果中仍有一项检验结果不合格，判该批不合格，5.4.2产品的物理性能、力学性能、组织结构检验结果的判定按GB/T5242的规定进行。检验结果不合格时，应加倍取样对不合格项进行重复试验。若仍有一个检验结果不合格，判该批产品不合格。5.4.3产品的尺寸及允许偏差检验不合格，判该件不合格。5.4.4产品的外观质量检验不合格，判该件不合格。6标志、包装、运输、贮存和质量证明书6.1标志、包装、运输、贮存
产品的标志、包装、运输和贮存按GB/T5243的规定进行。6.2质量证明书
每批产品应附有质量证明书，其上注明以下内容：5
YS/T1137—2016
供方名称、地址；
）产品型号；
批号；
各项分析检验结果和供方质检部门检印；出厂日期(或包装日期)；
本标准编号，YS/T1137—2016。合同(或订货单)内容
订购本标准所列产品的合同（或订货单）应包括以下内容：产品型号；
产品净重或数量；
本标准编号，YS/T1137—2016；特殊要求。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
