本标准规定了标准螺栓缩径模具用硬质合金毛坯的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书和合同（或订货单）内容。 本标准适用于M3-M20标准螺栓缩径模具用的硬质合金毛坯。
本标准按照GB/T1.1—2009给出的规则起草。
本标准代替YS/T291—1994《标准螺栓缩径模具用硬质合金毛坯》,本标准与YS/T291—1994相比主要技术变化如下:
———修改了型号表示规则;
———重新修订了公差范围;
———增加了产品的圆柱度要求;
———增加了产品的高度方向平行度公差;
———增加了产品的外圆及内孔圆度要求;
———增加了d1和20°的公差等级;
———修改了工作部位和非工作部位掉边掉角长度(宽度)要求;
———取消了断面组织要求;
———增加了质量证明书的内容;
———增加了合同(或订货单)的内容。
本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。
本标准起草单位:株洲硬质合金集团有限公司、厦门金鹭特种合金有限公司。
本标准主要起草人:邓凯、梁鸿、杨建国、赵声志、吴其山、章仕平、刘新宇。
本标准所代替标准的历次版本发布情况为:
———YS/T291—1994。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T1804—2000 一般公差 未注公差的线性和角度尺寸的公差
GB/T5242 硬质合金产品检验规则与试验方法
GB/T5243 硬质合金产品的标志、包装、运输和贮存

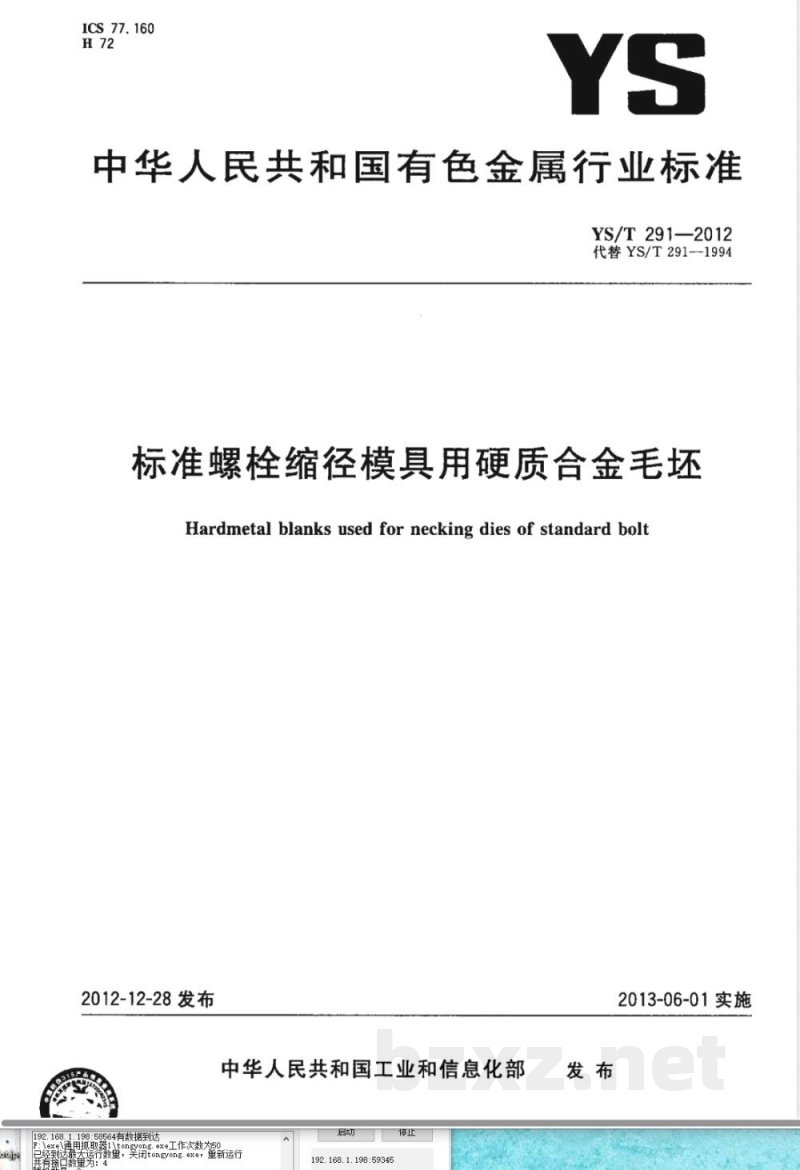

ICS 77.160
中华人民共和国有色金属行业标准YS/T291—2012bZxz.net
代替YS/T291-1994
标准螺栓缩径模具用硬质合金毛环Hardmetal blanks used for necking dies of standard bolt2012-12-28发布
中华人民共和国工业和信息化部4有数据至到达
联工作数新运行
最态雾行教量，笑街工
192. 168. 1. 198:59345
2013-06-01实施

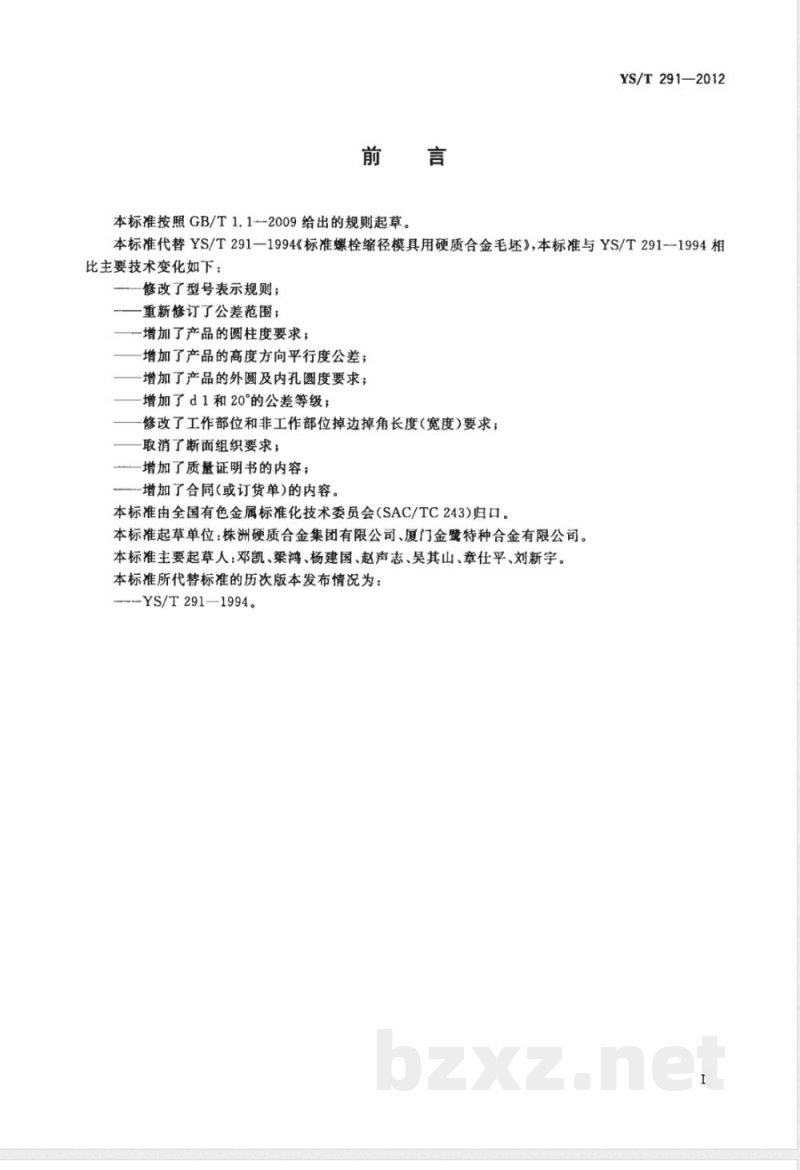

本标准按照GB/T1.1-2009给出的规则起草。YS/T291—2012
本标准代替YS/T291—1994《标准螺栓缩径模具用硬质合金毛坏》，本标准与YS/T291-1994相比主要技术变化如下：
修改了型号表示规则；
重新修订了公差范围；
—增加了产品的圆柱度要求；
增加了产品的高度方向平行度公差；增加了产品的外圆及内孔圆度要求；增加了d1和20°的公差等级；
一修改了工作部位和非工作部位掉边掉角长度（宽度)要求；一取消了断面组织要求；
—增加了质量证明书的内容；
增加了合同（或订货单）的内容。本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。本标准起草单位：株洲硬质合金集团有限公司、厦门金鹭特种合金有限公司。本标准主要起草人：邓凯、梁鸿、杨建国、赵声志、吴其山、章仕平、刘新宇。本标准所代替标准的历次版本发布情况为：-YS/T291—1994。

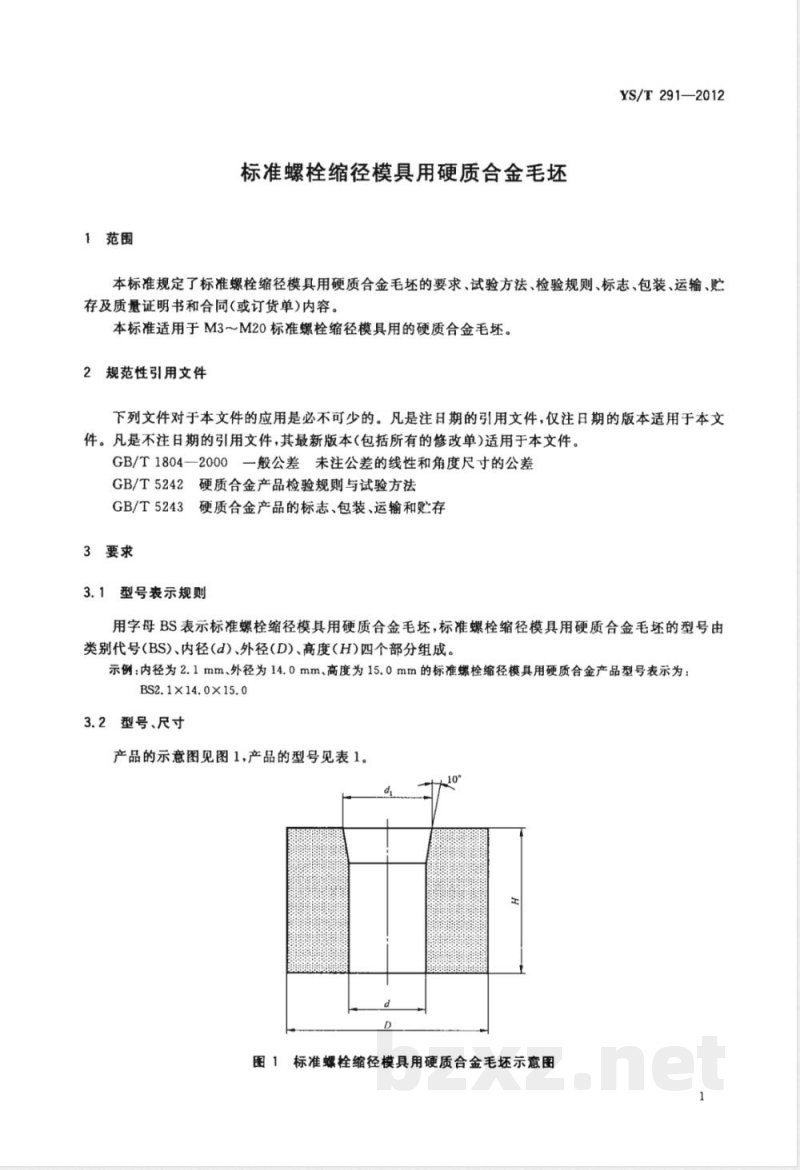

1范围
标准螺栓缩径模具用硬质合金毛坏YS/T291—2012
本标准规定了标准螺栓缩径模具用硬质合金毛坏的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书和合同（或订货单)内容。本标准适用于M3～M20标准螺栓缩径模具用的硬质合金毛坏。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本包括所有的修改单)适用于本文件。GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差GB/T5242硬质合金产品检验规则与试验方法GB/T5243硬质合金产品的标志、包装、运输和存3要求
3.1型号表示规则
用字母BS表示标准螺栓缩径模具用硬质合金毛坏，标准螺栓缩径模具用硬质合金毛坏的型号由类别代号(BS)、内径(d)、外径(D)、高度（H)四个部分组成。示例：内径为2.1mm、外径为14.0mm、高度为15.0mm的标准螺栓缩径模具用硬质合金产品型号表示为：BS2.1×14.0×15.0
3.2型号、尺寸

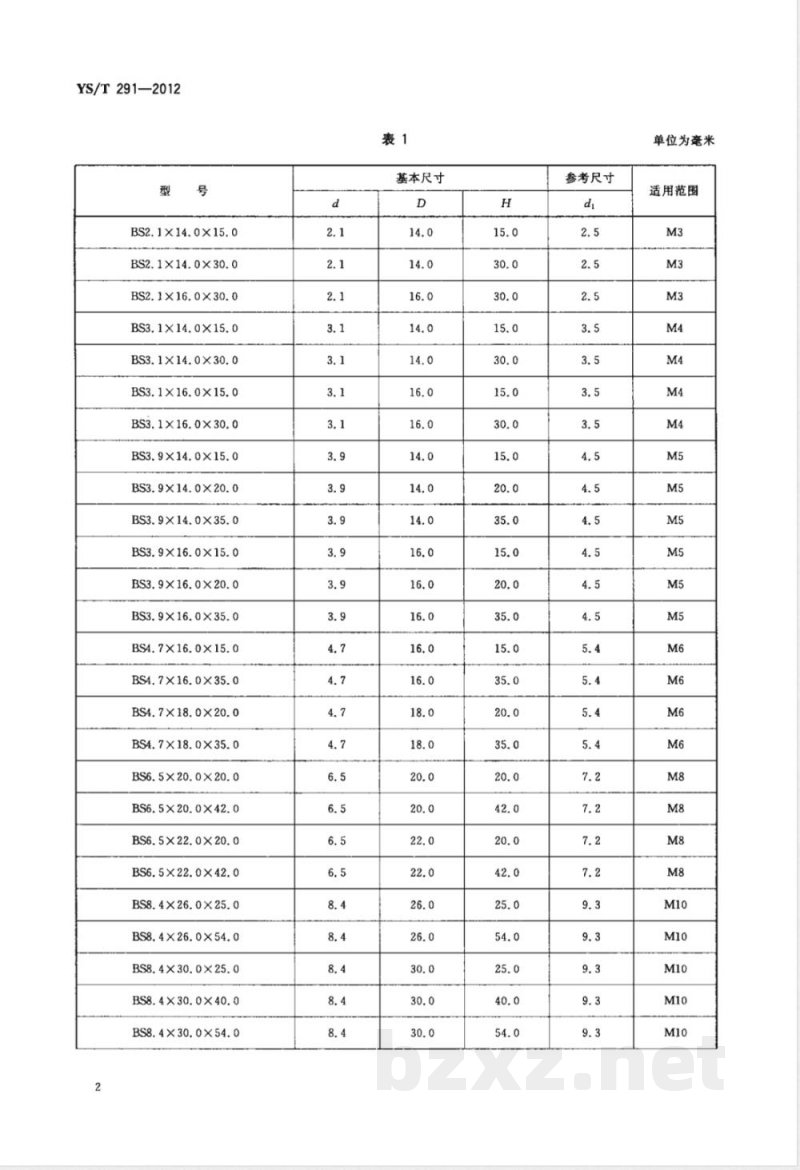

产品的示意图见图1，产品的型号见表1。D
图1标准螺栓缩径模具用硬质合金毛坏示意图1
YS/T 291—2012
BS2.1X14.0X15.0
BS2.1X14.0X30.0
BS2.1X16.0X30.0
BS3.1X14.0X15.0
BS3.1X14.0X30.0
BS3.1X16.0X15.0
BS3.1X16.0X30.0
BS3.9X14.0X15.0
BS3.9X14.0X20.0
BS3.9X14.0X35.0
BS3.9X16.0X15.0
BS3.9X16.0X20.0
BS3.9X16.0X35.0
BS4.7X16.0X15.0
BS4.7X16.0X35.0
BS4.7X18.0X20.0
BS4.7X18.0X35.0
BS6.5×20.0X20.0
BS6.5X20.0X42.0
BS6.5×22.0×20.0
BS6.5X22.0X42.0
BS8.4X26.0X25.0
BS8.4X26.0X54.0
BS8.4X30.0X25.0
BS8.4X30.0X40.0
BS8.4X30.0X54.0
基本尺寸
参考尺寸
单位为毫米
适用范围
BS10.2X28.0X25.0
BS10.2X28.0X54.0
BS10.2×30.0×25.0
BS10.2×30.0×54.0
BS11.9×40.0×30.0
BS11.9×40.0×40.0
BS14.0X40.0×30.0
BS14.0×40.0×35.0
BS14.0X40.0X40.0
BS17.5×45.0×30.0
BS17.5×45.0×40.0
BS17.5X45.0×50.0
BS17.5X45.0X54.0
3.3化学成分

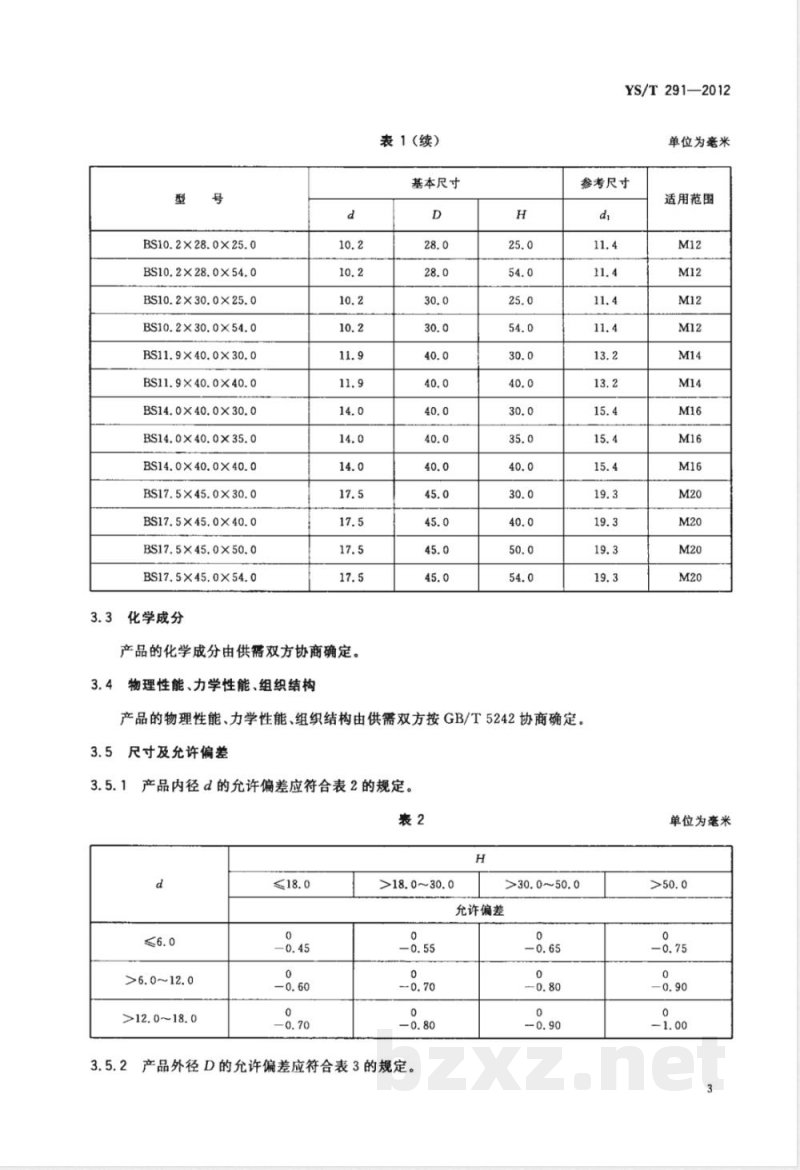

产品的化学成分由供需双方协商确定。3.4物理性能、力学性能、组织结构表1（续）
基本尺寸
YS/T291—2012
单位为毫米
参考尺寸
产品的物理性能、力学性能、组织结构由供需双方按GB/T5242协商确定。3.5尺寸及允许偏差
3.5.1产品内径d的允许偏差应符合表2的规定。表2
>6. 0~12. 0
>12.0~18.0
>18.0~30.0
>30.0~50.0
允许偏差
2产品外径D的允许偏差应符合表3的规定。0
适用范围
单位为毫米
YS/T291—2012
>18. 0 ~30. 0
>30.0～40.0
高度H的允许偏差应符合表4的规定。H
>18.0~30.0
>30.040.0
>40.0~50.0
3.5.4产品的圆柱度应符合表5的规定。H
圆柱度
产品的直线度应符合表6的规定。H
直线度
>18～30
>30. 0~50. 0
允许偏差
允许偏差
>31~50
>30~50
单位为毫米
单位为毫米
单位为毫米
单位为毫米
3.5.6产品的高度方向平行度偏差不应超过产品高度允许偏差的一半。YS/T291--2012
3.5.7产品的外径圆度不应超过产品外径允许偏差的半。产品的内孔圆度不应超过产品的内孔允许偏差的一半。
3.5.8图1中的d，和20°应符合GB/T1804中的粗糙c级。3.6外观质量
3.6.1产品表面不得有起皮、鼓泡、分层、裂纹、脏化、粘料、堵孔、氧化等影响使用的缺陷，并应进行喷砂处理。
3.6.2产品的工作部位掉边掉角长度（宽度）应不大于0.25mm；非工作部位掉边掉角长度（宽度）应不大于0.5mm。
4试验方法
4.1产品的化学成分分析按供需双方协商确定的方法进行。4.2产品的物理性能、力学性能、组织结构的检验按GB/T5242协商确定的方法进行。4.3产品的尺寸及允许偏差采用相应精度的量具进行检验。4.4产品的外观质量采用目视并结合相应精度的量具进行检验。5检验规则
检查和验收
5.1.1产品应由供方进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质量证明书。
5.1.2需方应对收到的产品按本标准及合同（或订货单）的规定进行复验。复验结果与本标准及合同（或订货单）的规定不符时，应在收到产品之日起三个月内以书面形式向供方提出，由供需双方协商解决。如需仲裁，仲裁取样应由供需双方在需方共同进行。5.2组批
产品应成批提交验收。产品的组批按GB/T5242的规定进行。5.3检验项目及取样
产品的检验项目及取样数量应符合表7的规定。表7
检验项目
化学成分
物理性能、力学性能、组织结构尺寸及允许偏差
外观质量
5.4检验结果的判定
取样数量
每批1个
按GB/T5242的规定进行
5.4.1产品的化学成分检验不合格，判该批不合格。要求的章条号
试验方法的章条号
YS/T291—2012
产品的物理性能、力学性能、组织结构检验结果的判定按GB/T5242的规定进行。3产品的尺寸及允许偏差检验不合格，判该件不合格。5.4.3
4产品的外观质量检验不合格，判该件不合格。5.4.4
5标志、包装、运输、存和质量证明书6
标志、包装、运输、贮存
产品的标志、包装、运输和贮存，按GB/T5243的规定进行。6.2
2质量证明书
每批产品应附有质量证明书，其上注明：供方名称、地址；
产品名称；
c）产品型号；
d）批号；
各项检验结果及技术监督部门印记；f)
出厂日期。
合同(或订货单)内容
订购本标准所列产品的合同（或订货单）应包括下列内容：a）产品名称；
b）产品型号；
c）产品净重或数量；
d）本标准编号；
特殊要求。
