本标准规定了六方螺母冷镦模具用硬质合金产品的要求、试验方法、检验规则、标志、包装、运输、贮存和质量证明书及合同（或订货单）内容。 本标准适用于六方螺母冷镦模具用硬质合金模具产品。

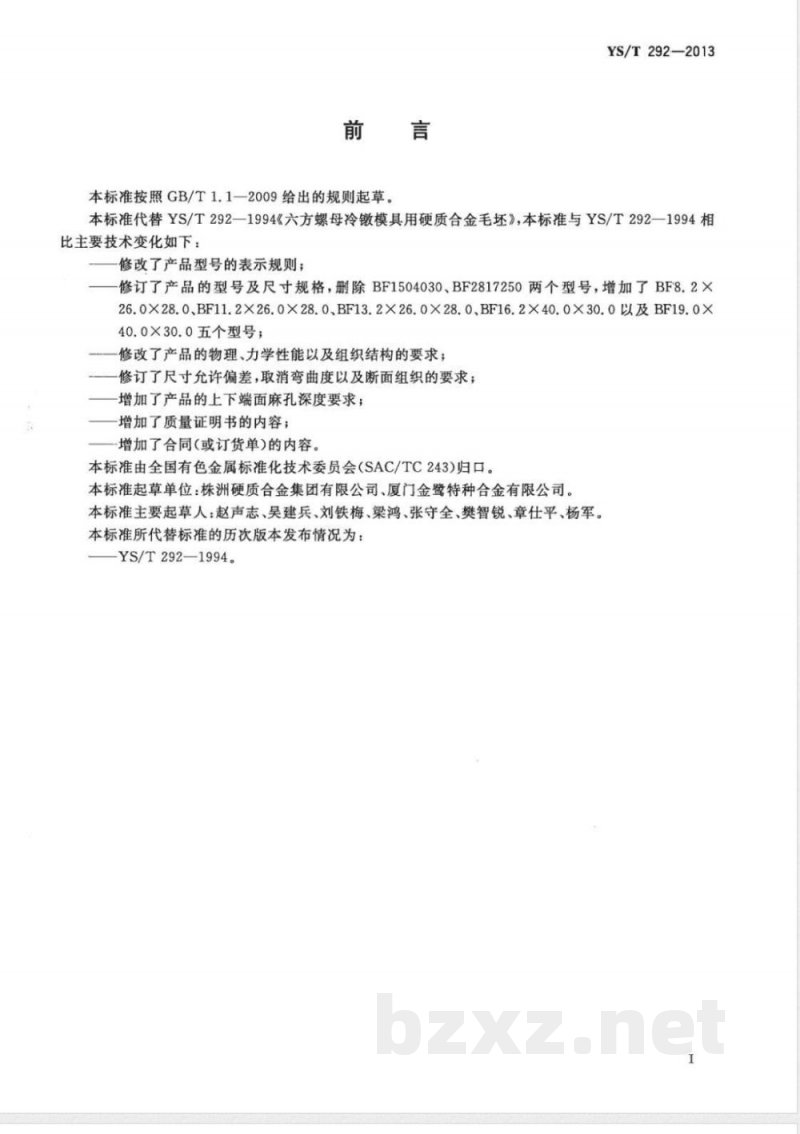

本标准按照GB/T1.1—2009给出的规则起草。
本标准代替YS/T292—1994《六方螺母冷镦模具用硬质合金毛坯》,本标准与YS/T292—1994相比主要技术变化如下:
———修改了产品型号的表示规则;
———修订了产品的型号及尺寸规格,删除BF1504030、BF2817250 两个型号,增加了BF8.2×26.0×28.0、BF11.2×26.0×28.0、BF13.2×26.0×28.0、BF16.2×40.0×30.0以及BF19.0×40.0×30.0五个型号;
———修改了产品的物理、力学性能以及组织结构的要求;
———修订了尺寸允许偏差,取消弯曲度以及断面组织的要求;
———增加了产品的上下端面麻孔深度要求;
———增加了质量证明书的内容;
———增加了合同(或订货单)的内容。
本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。
本标准起草单位:株洲硬质合金集团有限公司、厦门金鹭特种合金有限公司。
本标准主要起草人:赵声志、吴建兵、刘铁梅、梁鸿、张守全、樊智锐、章仕平、杨军。
本标准所代替标准的历次版本发布情况为:
———YS/T292—1994。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T5242 硬质合金制品检验规则与试验方法
GB/T5243 硬质合金制品的标志、包装、运输和贮存

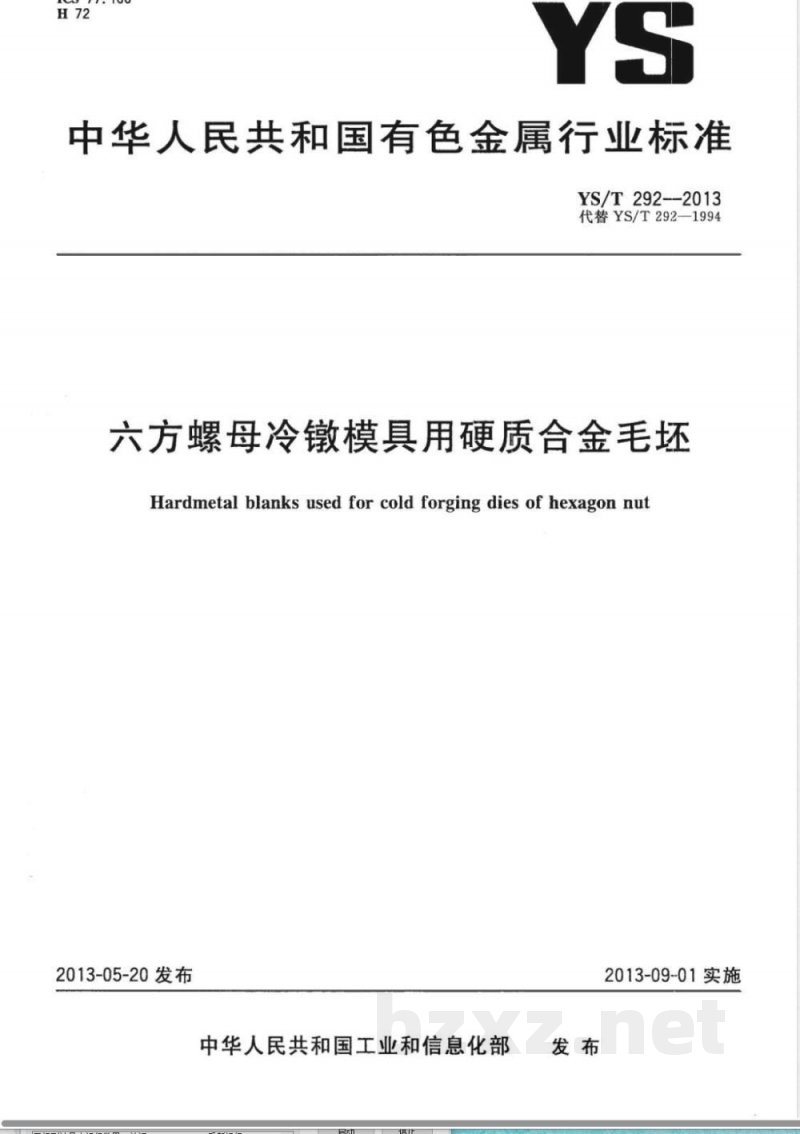

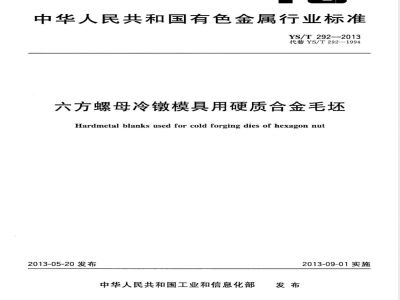

中华人民共和国有色金属行业标准YS/T292--2013
代替YS/T292—1994
六方螺母冷模具用硬质合金毛环Hardmetal blanks used for cold forging dies of hexagon nut2013-05-20发布
中华人民共和国工业和信息化部发布
2013-09-01实施
本标准按照GB/T1.1-2009给出的规则起草。YS/T292—2013
本标准代替YS/T292—1994《六方螺母冷镦模具用硬质合金毛坏》，本标准与YS/T292—1994相比主要技术变化如下：
修改了产品型号的表示规则；
修订了产品的型号及尺寸规格，删除BF1504030、BF2817250两个型号，增加了BF8.2X26.0X28.0、BF11.2X26.0X28.0、BF13.2X26.0X28.0、BF16.2X40.0X30.0以及BF19.0X40.0×30.0五个型号；
修改了产品的物理、力学性能以及组织结构的要求；修订了尺寸允许偏差，取消弯曲度以及断面组织的要求；增加了产品的上下端面麻孔深度要求；增加了质量证明书的内容；
增加了合同（或订货单）的内容。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。本标准起草单位：株洲硬质合金集团有限公司、厦门金鹭特种合金有限公司。本标准主要起草人：赵声志、吴建兵、刘铁梅、梁鸿、张守全、樊智锐、章仕平、杨军。本标准所代替标准的历次版本发布情况为：-YS/T292—1994。

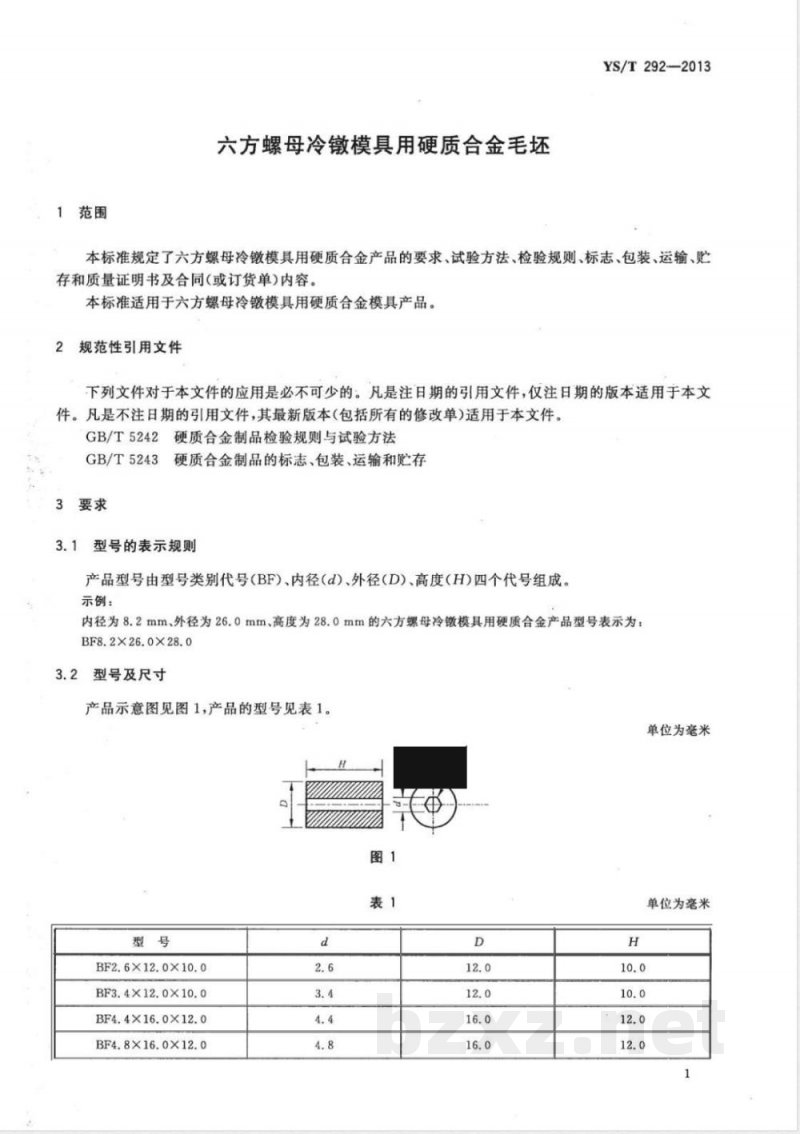

1范围
六方螺母冷镦模具用硬质合金毛坏YS/T292—2013
本标准规定了六方螺母冷镦模具用硬质合金产品的要求、试验方法、检验规则、标志、包装、运输、贮存和质量证明书及合同（或订货单)内容。本标准适用于六方螺母冷镦模具用硬质合金模具产品。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5242硬质合金制品检验规则与试验方法GB/T5243硬质合金制品的标志、包装、运输和贮存3要求
3.1型号的表示规则
产品型号由型号类别代号（BF）、内径（d）、外径（D）、高度（H)四个代号组成。示例：
内径为8.2mm、外径为26.0mm、高度为28.0mm的六方螺母冷模具用硬质合金产品型号表示为：BF8.2X26.0X28.0
3.2型号及尺寸
产品示意图见图1，产品的型号见表1。单位为毫米
BF2.6X12.0X10.0
BF3.4×12.0×10.0
BF4.4X16.0X12.0
BF4.8×16.0X12.0
单位为亲米
YS/T292—2013
BF6.3X20.0X16.0
BF7.2X24.0X16.0
BF8.2X26.0X28.0
BF9.2X30.0X16.0
BF11.2X26.0X28.0
BF12.1X32,0X10.0
BF12.1X32.0X20.0
BF13.2X26.0X28.0
BF15.0X40.0X24,0
BF16.2X40.0X30.0
BF17.0X44.0X30.0
BF19.0X40.0X30.0
BF19.9X52.0X36.0
BF22.8X58.0X42.0

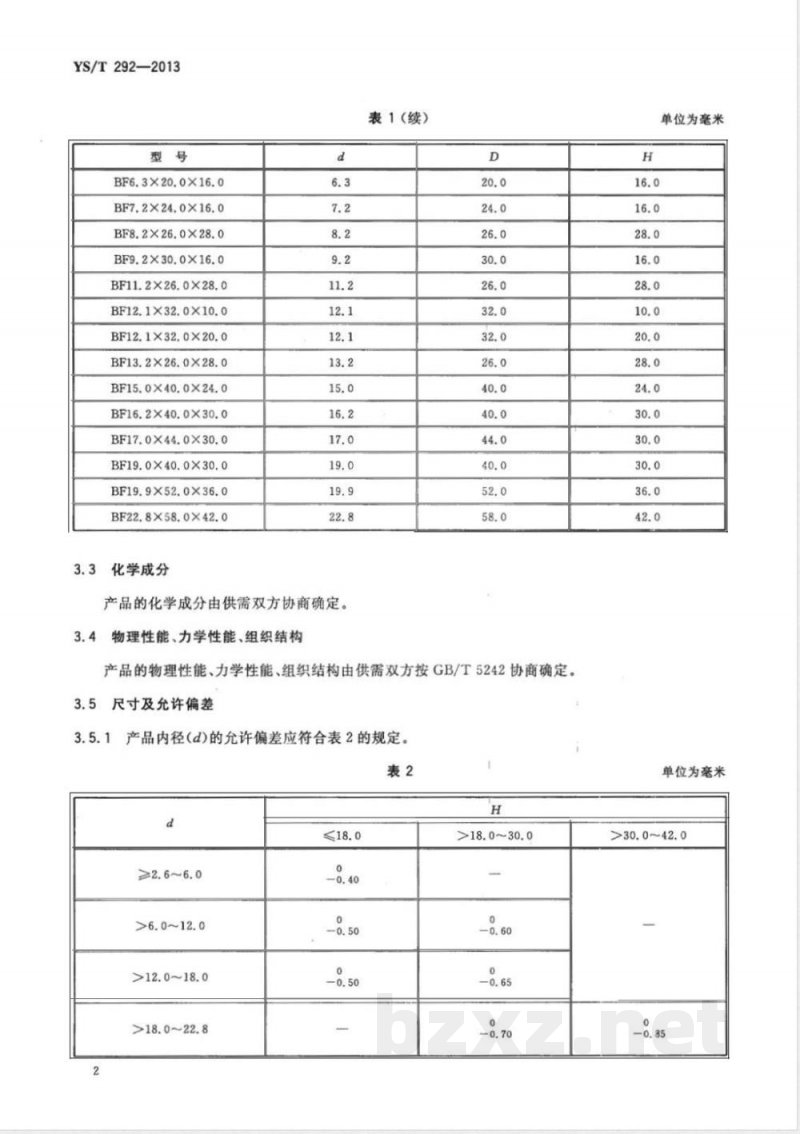

3.3化学成分
产品的化学成分由供需双方协商确定。3.4
物理性能、力学性能、组织结构表1（续）
产品的物理性能、力学性能、组织结构由供需双方按GB/T5242协商确定。3.5尺寸及允许偏差
产品内径(d)的允许偏差应符合表2的规定。3.5.1
≥2.6~6.0免费标准下载网bzxz
>6.0~12.0
>12.0~18.0
>18.0~22.8
>18.0~30.0
单位为毫米
单位为毫米
>30.0~42.0

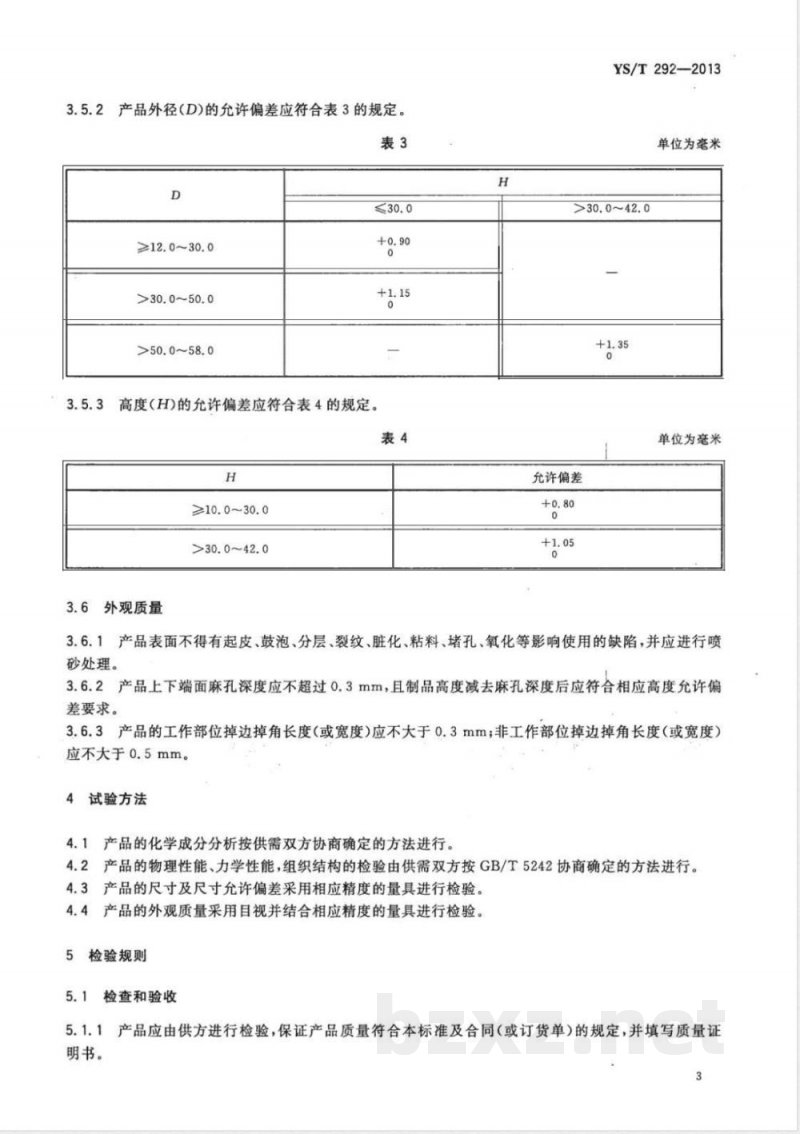

3.5.2产品外径（D)的允许偏差应符合表3的规定。表3
≥12.0~30.0
>30.0~50.0
>50.0~58.0
高度（H)的允许偏差应符合表4的规定H
>10.0~30.0
>30.0~42.0
3.6外观质量
YS/T292-2013
单位为毫米
>30.0~42.0
单位为毫米
允许偏差
3.6.1产品表面不得有起皮、鼓泡、分层、裂纹、脏化、粘料、堵孔、氧化等影响使用的缺陷，并应进行喷砂处理。
3.6.2产品上下端面麻孔深度应不超过0.3mm，且制品高度减去麻孔深度后应符合相应高度允许偏差要求。
3.6.3产品的工作部位掉边掉角长度（或宽度）应不大于0.3mm；非工作部位掉边掉角长度（或宽度）应不大于0.5mm。
4试验方法
4.1产品的化学成分分析按供需双方协商确定的方法进行。产品的物理性能、力学性能，组织结构的检验由供需双方按GB/T5242协商确定的方法进行。4.2
产品的尺寸及尺寸允许偏差采用相应精度的量具进行检验。4.3
产品的外观质量采用目视并结合相应精度的量具进行检验。检验规则
检查和验收
5.1.1产品应由供方进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质量证明书。
YS/T292—2013
5.1.2需方应对收到的产品按本标准及合同（或订货单）的规定进行复验。复验结果与本标准及合同（或订货单）的规定不符时，应在收到产品之日起三个月内以书面形式向供方提出，由供需双方协商解决。如需仲裁，仲裁取样应由供需双方共同进行。5.2组批
产品应成批提交验收。产品的组批按GB/T5242的规定进行。5.3检验项目及取样数量
产品的检验项目及取样数量应符合表5的规定。表5
检验项目
化学成分
物理性能、力学性能、组织结构尺寸及尺寸允许偏差
外观质量
5.4检验结果的判定
每批1个
取样数量
按GB/T5242的规定进行
要求的章条号
3.2、3.5
试验方法的章条号
5.4.1产品的化学成分检验不合格，则从该批产品中另取双倍试样对该不合格项进行重复检验，若重复检验结果中仍有一项检验结果不合格，判该批不合格。5.4.2产品的物理性能、力学性能、组织结构检验结果的判定按GB/T5242的规定进行。5.4.3产品的尺寸及尺寸允许偏差检验不合格，判该件不合格。5.4.4产品的外观质量检验不合格，判该件不合格。6标志、包装、运输、存和质量证明书6.1标志、包装、运输和贮存
产品的标志、包装、运输和贮存，按GB/T5243的规定进行。6.2质量证明书
每批产品应附有质量证明书，其上注明：供方名称、地址；
b）产品名称；
产品型号；
批号；
各项检验结果及技术监督部门印记；f)
出厂日期。
7合同（或订货单）内容
订购本标准所列产品的合同（或订货单）应包括下列内容：a)
产品名称；
产品型号；
产品净重或数量；
本标准编号；
特殊要求。
YS/T292—2013
YS/T292-2013
