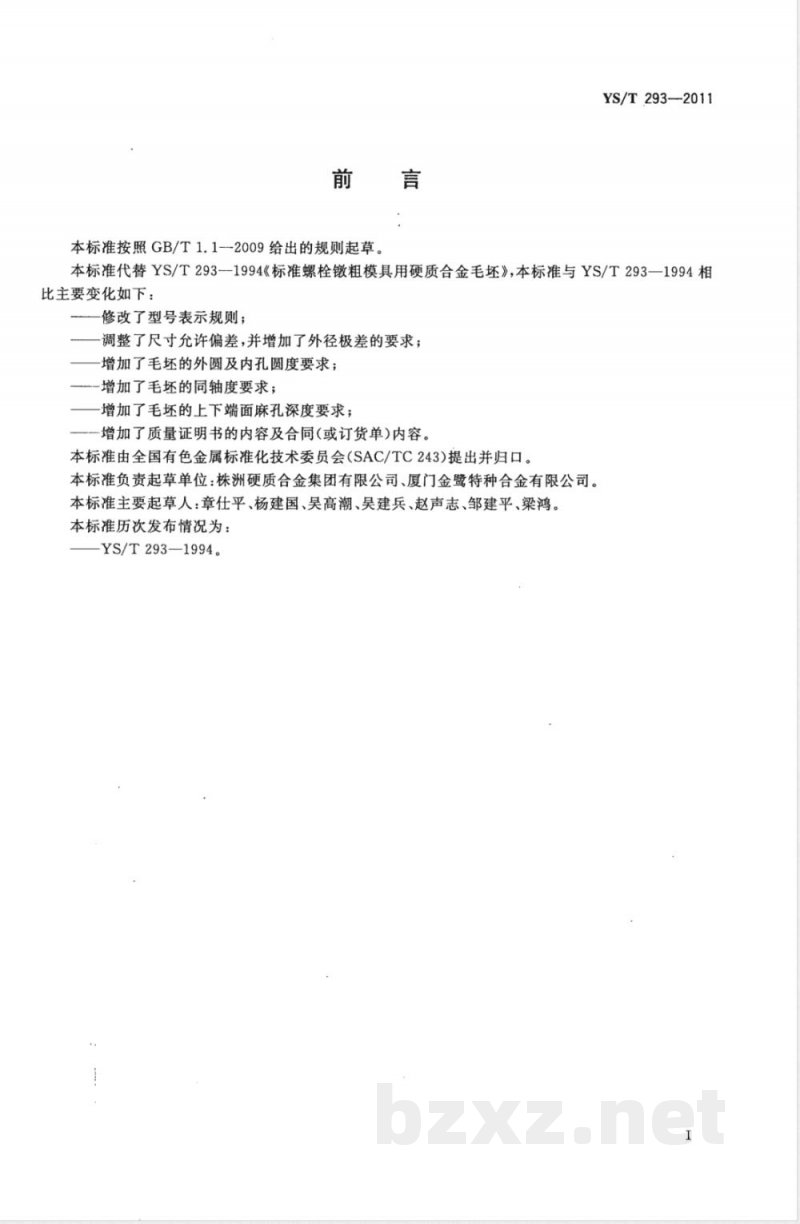

ICS 77.160 72 YS 中华人民共和国有色金属行业标准 YS/T 293—2011 代替 YS/T 293—1994 标准螺栓镦粗模具用硬质合金毛坯 Sintered hardmetal blanks used in heading die for standard bolt 2011-12-20发布 2012-07-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YS/T 293—1994《标准螺栓镦粗模具用硬质合金毛坯》。与1994版相比，主要变化如下： 1）修改型号表示规则； 2）调整尺寸允许偏差，增加外径极差要求； 3）增加外圆及内孔圆度要求； 4）增加同轴度要求； 5）增加上下端面麻孔深度要求； 6）完善质量证明书及合同（或订货单）内容。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 起草单位：株洲硬质合金集团有限公司、厦门金鹭特种合金有限公司。 主要起草人：章仕平、杨建国、吴高潮、吴建兵、赵声志、邹建平、梁鸿。 1 范围 本标准规定了标准螺栓镦粗模具用硬质合金毛坯的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单）内容。 本标准适用于标准螺栓镦粗模具用硬质合金毛坯产品。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 5242 硬质合金制品检验规则与试验方法 GB/T 5243 硬质合金制品的标志、包装、运输和贮存 3 要求 3.1 型号表示规则 标准螺栓镦粗模具用硬质合金毛坯由类别代号（BD）、内径d、外径D及高度H四部分组成。 示例：内径4.6mm、外径22.0mm、高度25.0mm表示为 BD4.6×22.0×25.0。 3.2 型号及尺寸 产品型号及尺寸系列按表1规定执行，主要为不同内径、外径及高度组合的BD系列规格，如： BD0.7×10.0×15.0 BD1.0×10.0×20.0 BD1.5×13.0×30.0 BD2.0×20.0×40.0 BD2.8×20.0×50.0 等。 产品结构示意为中空圆柱形毛坯件（含内孔d、外径D及高度H）。
