YC/T46-1996

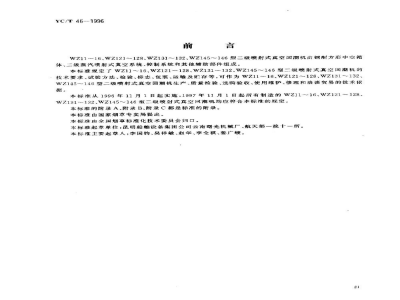

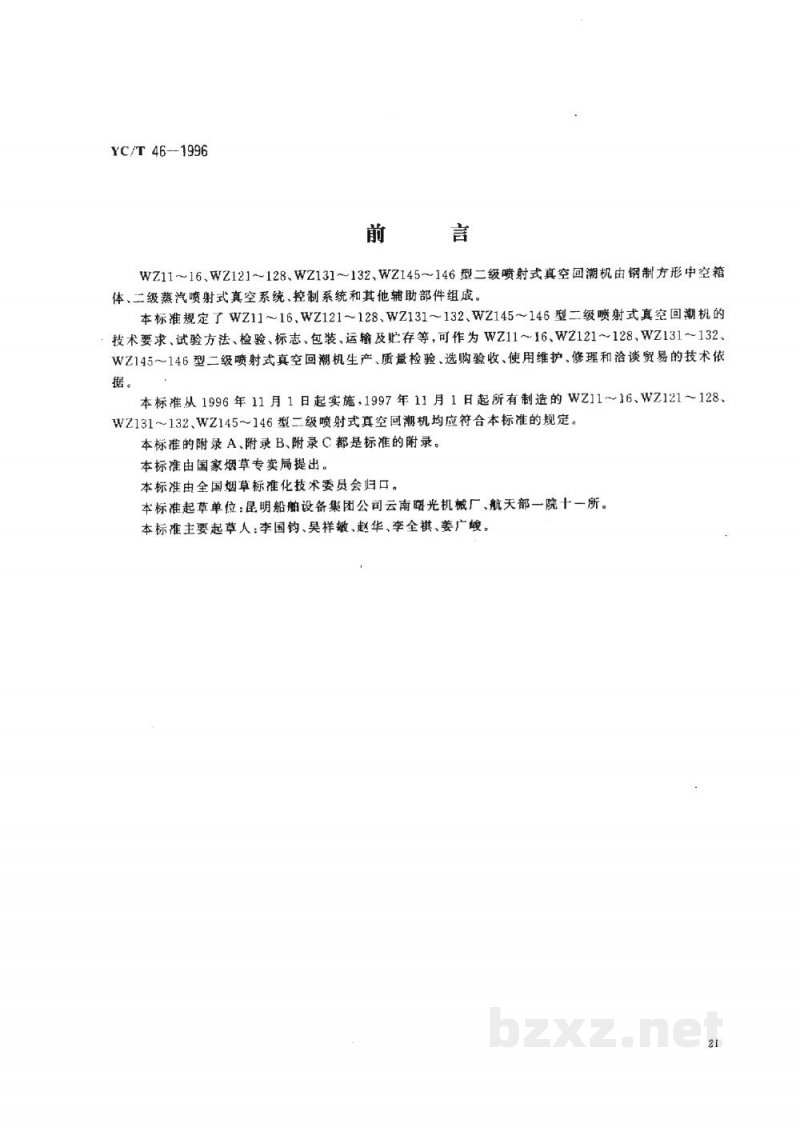

WZ11~16、WZ121128.WZ131~132、WZ145~146型二级喷射式真空回潮机由钢制方形中空箱体、二级蒸汽喷射式真空系统、控制系统和其他辅助部件组成。本标准规定了WZ11~16，WZ121128、WZ131~132、WZ145~146型二级喷射式真空回潮机的技术要求、试验方法、检验、标志、包装、运输及贮存等，可作为WZ11～16、WZ121~128，WZ131~132、WZ145～146型二级喷射式真空回潮机生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。
本标准从1996年11月1日起实施，1997年11月1日起所有制造的WZ11～16、WZ121～128、WZ131～132、WZ145～146型二级喷射式真空回潮机均应符合本标准的规定。本标准的附录A、附录B、附录C都是标准的附录。本标准由国家烟草专卖局提出。本标准由全国烟草标准化技术委员会归口。本标准起草单位：昆明船期设备集团公司云南略光机械厂、航天部一院十一所。本标主要起草人：李国钧、吴样敏、赵华、李全棋、姜广峻。21
1范围

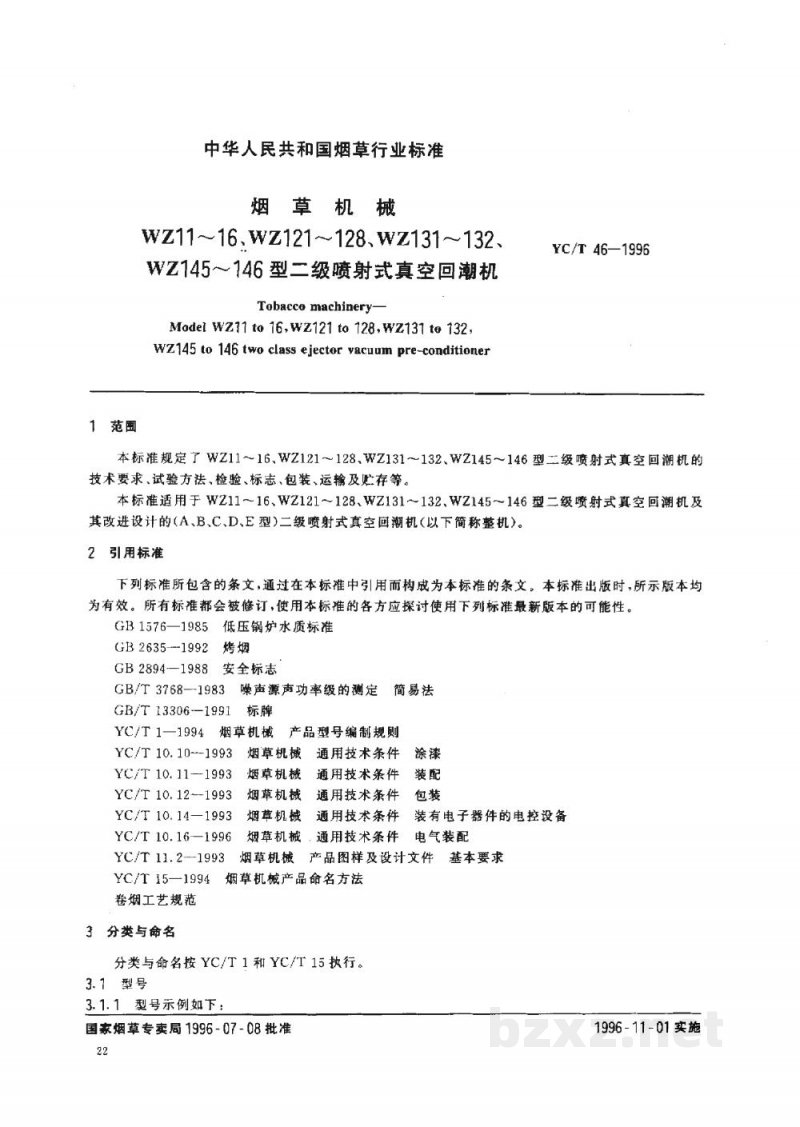

中华人民共和国烟草行业标准
烟草机械
WZ11~16.WZ121~128,WZ131~132
WZ145～146型二级喷射式真空回潮机Tobacco machinery-
Modelwz71to16,wz121to128wz131to132Wz145to146twoclassejectorvacuumpre-conditionerYC/T46—1996
本标准规定了WZ11～16，WZ121～128.WZ131～132、WZ145～146型二级喷射式真空回潮机的技术要求、试验方法、检验、标志、包装、运输及贮存等。本标准适用于WZ11~16、WZ121~128、WZ131~132，WZ145~146型二级喷射式真空回潮机及其改进设计的(A、B、C、D、E型)二级喷射式真空回潮机(以下简称整机）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1576—1985低压锅炉水质标准GB2635--1992烤烟
GB2894—1988
3安全标志
GB/T3768—1983
GB/T13306-1991
YC/T1—1994
噪声源声功率级的测定
简易法
烟草机械
YC/T10.10--1993
YC/T 10.11--1993
YC/T10.12-1993
YC/T10.14—1993
YC/T10.16—1996
YC/T11.2--1993
YC/T15—1994
卷烟工艺规范
3分类与命名
产品型号编制规则
烟草机械
烟草机械
烟草机械
烟草机械
烟草机械
烟草机械
通用技术条件
通用技术条件
通用技术条件
通用技术条件
通用技术条件
装有电子器件的电控设备
电气装配
产品图样及设计文件基本要求
烟草机械产品命名方法
分类与命名按YC/T1和YC/T15执行。3.1型号

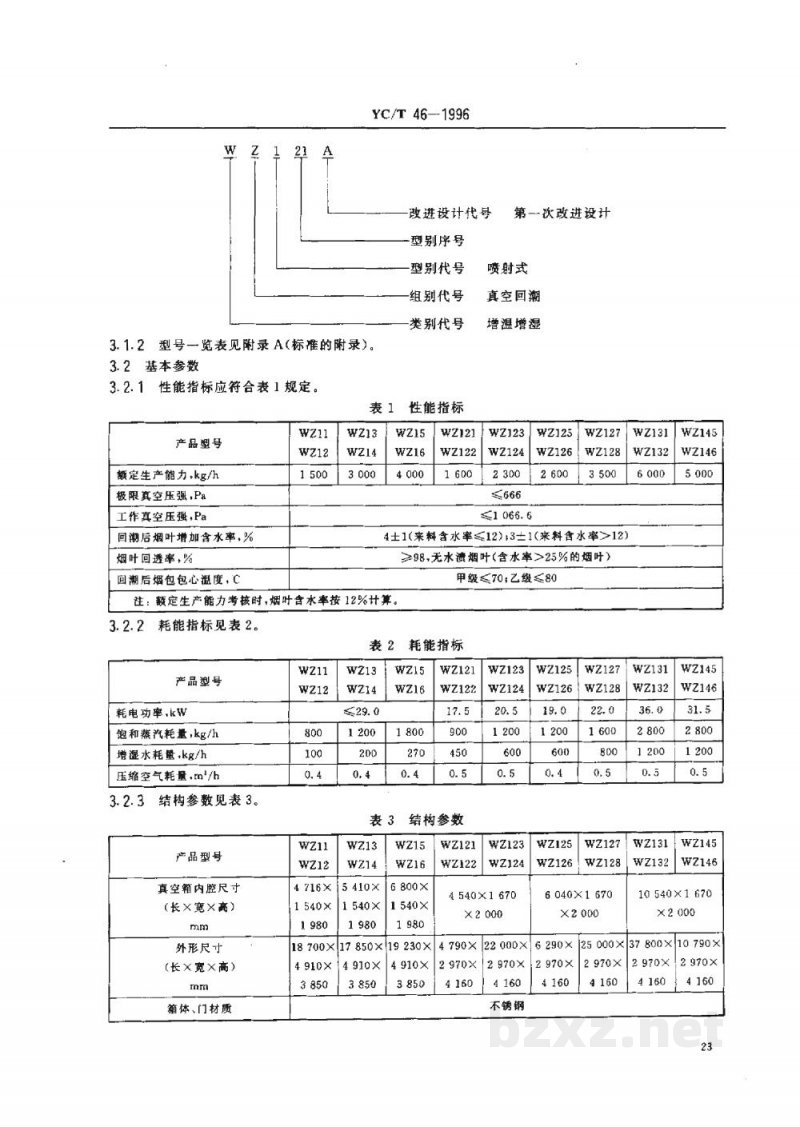

3.1.1型号示例如下：
国家烟草专卖局1996-07-08批准22
1996-11-01实施
3.1.2型号一览表见附录A（标准的附录）3.2基本参数
3.2.1性能指标应符合表1规定。YC/T46—1996
改进设计代号
-型别序号
型别代号
组别代号
类别代号
产品塑号
额定生产能力，kg/h
极限真空压强，Pa
工作真空压强，Pa
回潮后烟叶增加含水率，%
烟叶回透率，%
回潮后烟包包心温度，C
性能指标
第一次改进设计
喷射式
真空回潮
增温增湿
4±1(来料含水率≤12):3±1(来料含水率>12）≥98，无水溃烟叶（含水率>25%的烟叶）甲级70级≤80
注：额定生产能力考核时，烟叶含水率按12%计算。3.2.2耗能指标见表2。
表2耗能指标
产品型号
耗电功率，kw
饱和蒸汽耗景，kg/h
增湿水耗量，kg/h
压缩空气耗量，m*/h
3.2.3结构参数见表3。
产品型号
真空箱内腔尺寸
（长×宽×高）
外形尺寸
(长×宽×高）
箱体、门材质
4716×
1540×
结构参数
5410×
1540×
1540×
18700×17850×19230x
4540×1670
4790×
22000X
2970×
不锈钢
6040X1670
10540×1670
25000×37800×10790X
2970×
2970×

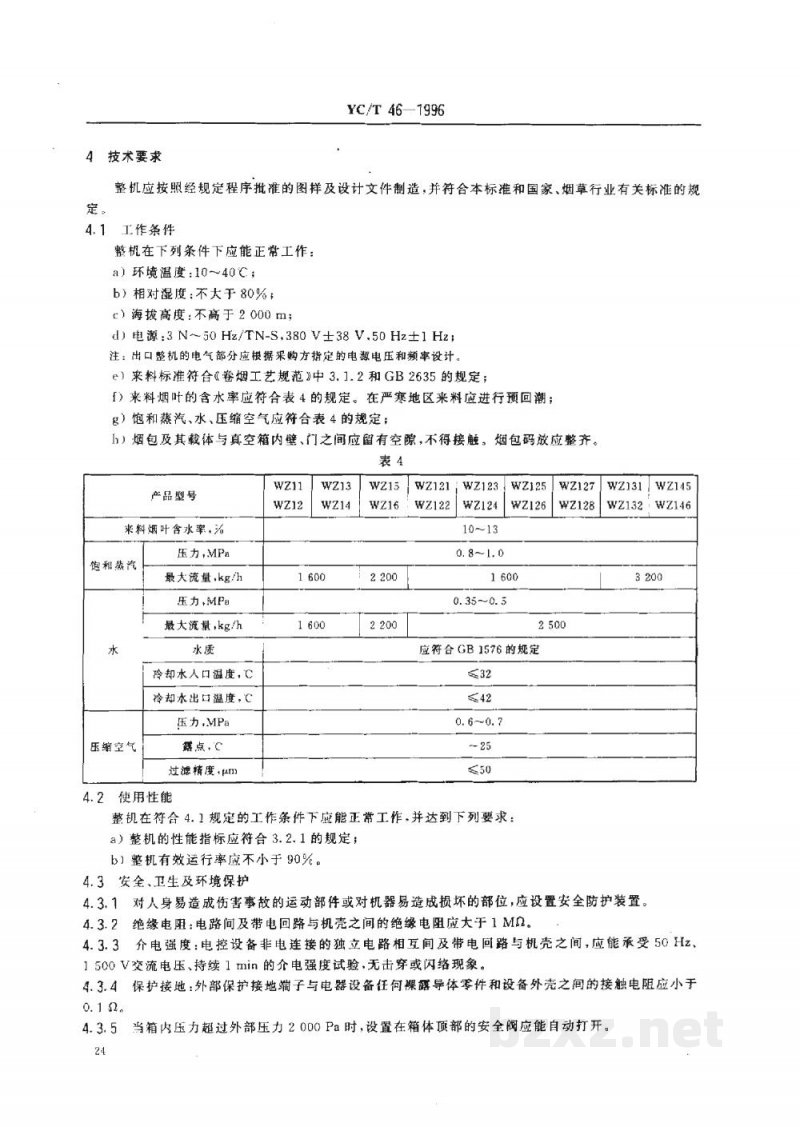

4技术要求
YC/T46—T996
整机应按照经规定程序批准的图样及设计文件制造，并符合本标准和国家、烟草行业有关标准的规4.1工作条件
整机在下列条件下应能正常工作：a）环境温度：10~40℃；
b）相对湿度：不大于80%；
c）海拨高度：不高于2000m；
d)电源：3N~50Hz/TN-S.380V±38V.50Hz±1Hz注：出口整机的电气部分应根据来购方指定的电趣电压和频率设计。e）来料标准符合《卷烟工艺规范》中3.1.2和GB2635的规定：f）来料烟叶的含水率应符合表4的规定。在严寒地区来料应进行预回潮；g）饱和蒸汽、水、压缩空气应符合表4的规定；h）烟包及其载体与真空箱内壁、门之间应留有空隙，不得接触，烟包码放应整齐。表4
产品型号
来料烟叶含水率，氵
饱和蒸汽
压缩空气
压力，MPa
最大流量，kg/h
压力MPa
最大流量，kg/h
冷却水人口温度，℃
冷却水出口温度，℃
压力，MPa
露点，C
过滤精度μm
4.2使用性能
：WZ123
应符合GB1576的规定
整机在符合4.1规定的工作条件下应能正常工作，并达到下列要求：a）整机的性能指标应符合3.2.1的规定；b）整机有效运行率应不小于90%。4.3安全、卫生及环境保护
WZ131WZ145
4.3.1对人身易造成伤害事故的运动部件或对机器易造成损坏的部位，应设置安全防护装置。4.3.2绝缘电阻：电路间及带电回路与机壳之间的绝缘电阻应大于1MQ。4.3.3介电强度：电控设备非电连接的独立电路相互间及带电回路与机壳之间，应能承受50Hz、1500V交流电压、持续1min的介电强度试验，无击穿或闪络现象。4.3.4保护接地：外部保护接地端子与电器设备任何裸露导体零件和设备外壳之间的接触电阻应小于0.10.
当箱内压力超过外部压力2000Pa时，设置在箱体顶部的安全阀应能自动打开。YC/T 46-1996

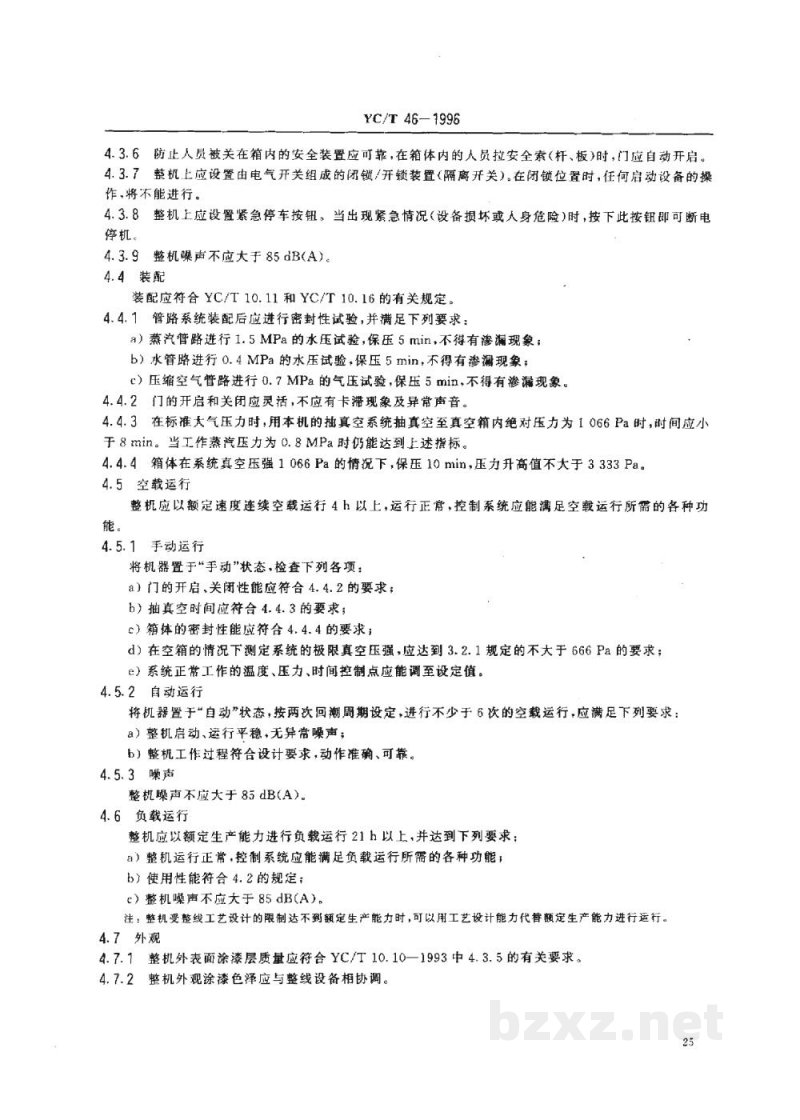

4.3.6防止人员被关在箱内的安全装置应可靠，在箱体内的人员拉安全索（杆、板）时，门应自动开启。4.3.7整机上应设置由电气开关组成的闭锁/开锁装置（隔离开关）。在闭锁位置时，任何启动设备的操作，将不能进行。
4.3.8整机上应设置紧急停车按钮，当出现紧急情况（设备损坏或人身危险）时，按下此按钮即可断电停机。
4.3.9整机噪声不应大于85dB装配应符合YC/T10.11和YC/T10.16的有关规定。4.4.1管路系统装配后应进行密封性试验，并满足下列要求：a）蒸汽替路进行1.5MPa的水压试验，保压5min，不得有渗漏现象；b）水管路进行0.4MPa的水压试验，保压5min，不得有渗漏现象；c）压缩空气管路进行0.7MPa的气压试验，保压5min，不得有渗漏现象。4.4.2门的开启和关闭应灵活，不应有卡滞现象及异常声音。4.4.3在标准大气压力时，用本机的插真空系统抽真空至真空箱内绝对压力为1066Pa时，时间应小于8min。当工作蒸汽压力为0.8MPa时仍能达到上述指标。4.4.4箱体在系统真空压强1066Pa的情况下，保压10min，压力升高值不大于3333Pa。4.5空载运行
整机应以额定速度连续空载运行4h以上，运行正常，控制系统应能满足空载运行所需的各种功能。
4.5.1手动运行
将机器置于“手动”状态，检查下列各项：a）门的开启，关闭性能应符合4.4.2的要求；b）抽真空时间应符合4.4.3的要求；c）箱体的密封性能应符合4.4.4的要求；d）在空箱的情况下测定系统的极限真空压强，应达到3.2.1规定的不大于666Pa的要求；e）系统正常工作的温度、压力、时间控制点应能调至设定值。4.5.2自动运行
将机器置于“自动”状态，按两次回潮周期设定，进行不少于6次的空载运行，应满足下列要求：a）整机启动、运行平稳，无异常噪声；b）整机工作过程符合设计要求，动作准确、可靠。4.5.3噪声
整机噪声不应大于85dB(A)。
4.6负载运行
整机应以额定生产能力进行负载运行21h以上，并达到下列要求：a）整机运行正常，控制系统应能满足负载运行所需的各种功能；b）使用性能符合4.2的规定；
c）整机噪声不应大于85dB(A)。注：整机受整线工艺设计的限制达不到额定生产能力时，可以用工艺设计能力代替额定生产能力进行运行。4.7外观
4.7.1整机外表面涂漆层质量应符合YC/10.10-1993中4.3.5的有关要求。4.7.2整机外观涂漆色泽应与整线设备相协调。25
