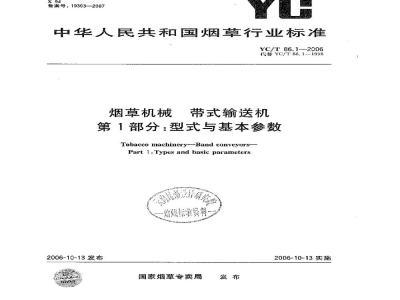

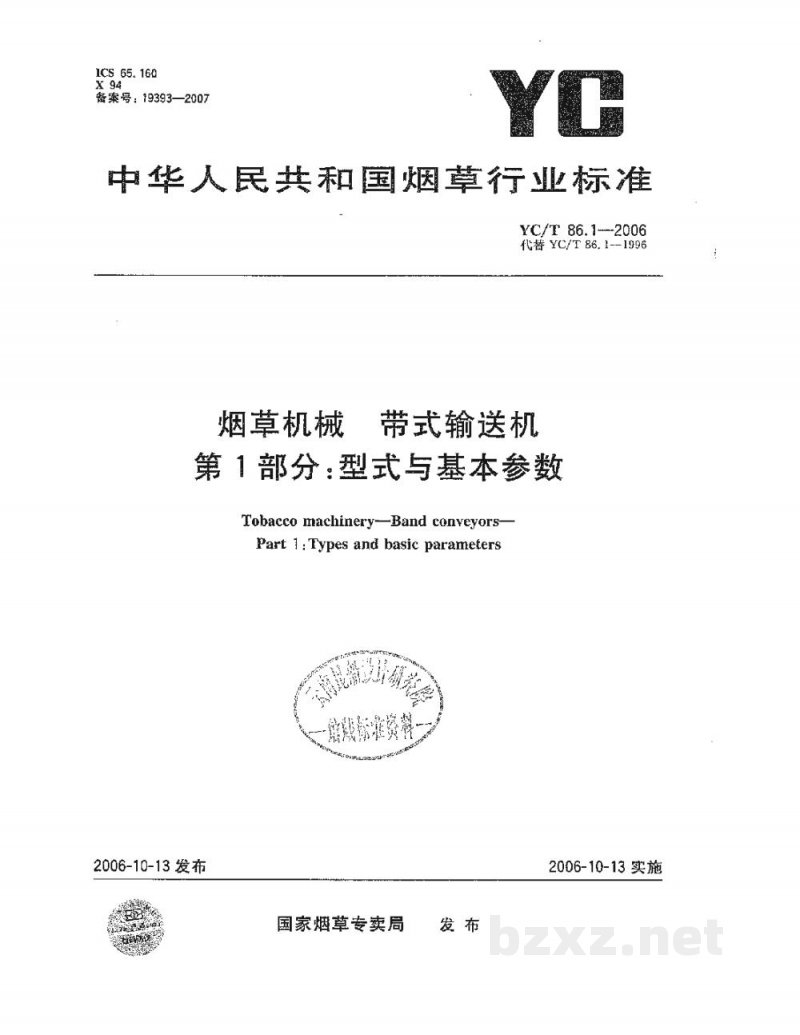

1CS65.160
备案号：19393—2007
中华人民共和国烟草行业标准
YC/T 86.1---2006
代替YC/T86.1--1996
烟草机械
带式输送机
第1部分：型式与基本参数
Tobacco machinery-Band conveyors-Part 1:Types and basic parameters2006-10-13发布
国家烟草专卖局
2006-10-13实施

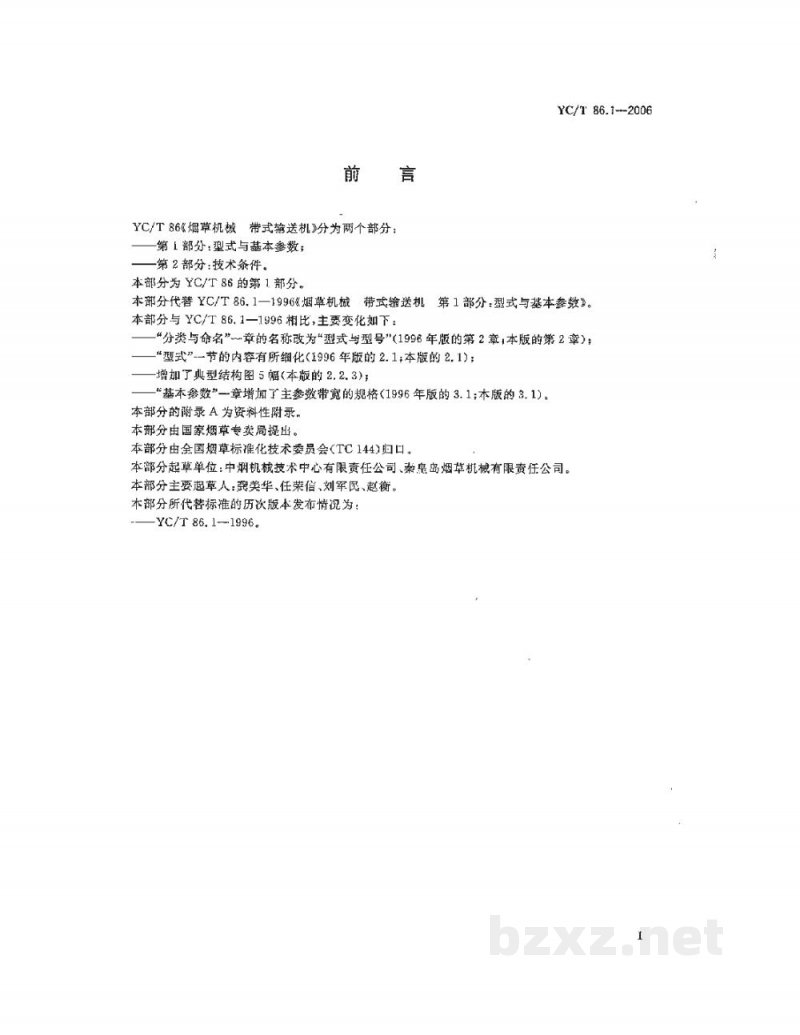

YC/T86&烟草机械带式输送机》分为两个部分：第1部分：型式与基本参数；
一第2部分：技术条件。
本部分为YC/T86的第1部分。
YC/T 86.1---2006
本部分代替YC/T86.1—1996《烟草机械带式缔送机第1部分：型式与基本参数》。本部分与YC/I86.1—1996相比，主要变化如下：“分类与命名\~章的名称改为“型式与型号\（1996年版的第2章，本版的第2章）；“型式”节的内容有所细化(1996年版的2.1；本版的2.1)；-增加了典型结构图5幅（本版的2.2.3)；“基本参数\一章增加了主参数带宽的规格（1996年版的3.1；本版的3.1)。本部分的附录A为资料性附录，
本部分由国家烟草专卖局提出。本部分由全国烟草标准化技术委员会（TC144)妇口。本部分起草单位：中烟机械技术中心有限责任公司、染皇岛烟草机械有限责任公司。本部分主要起草人：龚美华、任荣信、刘军民、赵衡。本部分所代替标准的历次版本发布情况为：YC/T86.1-1996。

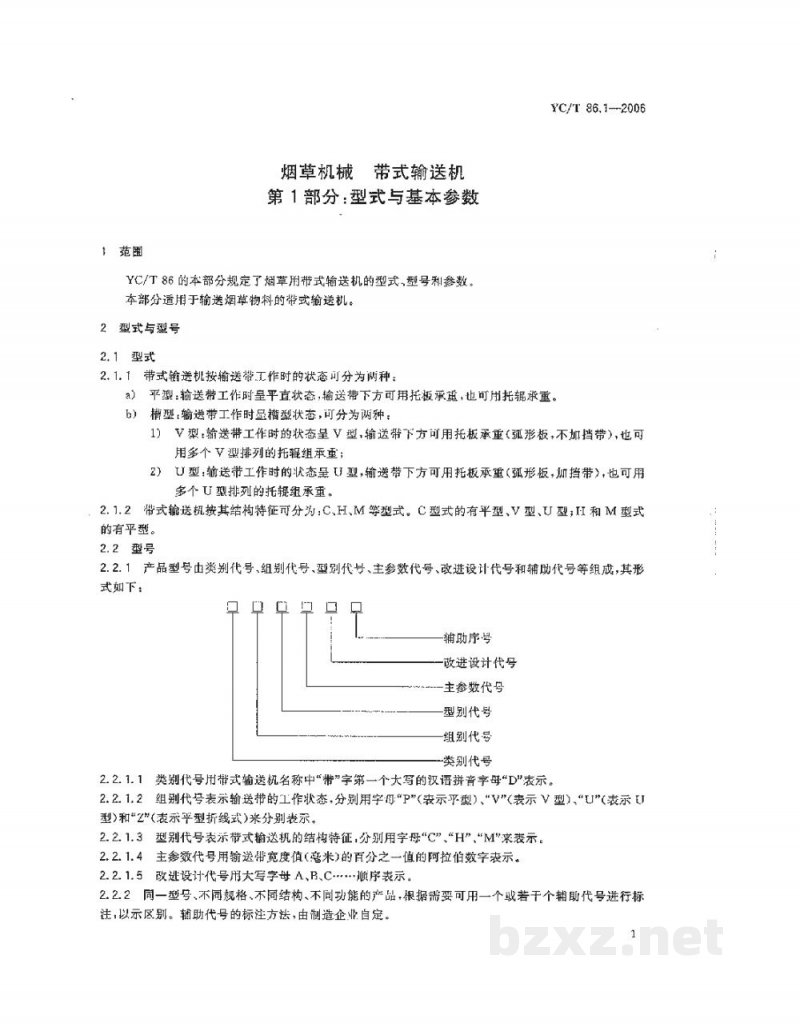

烟草机械带式输送机
第1部分：型式与基本参数
YC/T86的本部分规定了烟草用带式输送机的型式，型号和参数。本部分适用于输送烟草物料的带式输送机。2型式与塑号
2.1型式
2.1.1带式输送机按输送带工作时的状态可分为两种：YC/T86.1--2006
a）平型：输送带工作时呈平直状态，输送下方可用托板承蛋，也可用托辊承重。b）梢型，输递带工作时呈槽型状态，可分为两种：1）V型：输送带工作时的状态呈V型，输送带下方可用托板承重（弧形板，不加挡带），也可用多个V排列的托辊组承重：
2）U型，输送带工作时的状态是U，输送带下方可用托板承重（弧形板，加挡带），也可用多个U型排列的托组承重。
2.1.2带式输送机按其结构特征可分为：C、H、M等型式。C型式的有平型、V型、U型，HI和M型式的有平型。
2.2型号
2.2.1产品型号由类别代号、组别代号、型别代号、主参数代号、改进设计代号和辅助代号等组成，其形式如下：
辅助序号
改进设计代号
主参数代号
型别代号
组别代号
-类别代号
2.2.1.1类别代号用带式输送机名称中“带”字第一个大写的汉语拼音字母“D\表示。2.2.1.2组别代号表示输送带的工作状态，分别用字母\P”（表示平型）、“V\（表示V型）“U\（表示U型和\2\(表示平型折线式)来分别表示。2.2.1.3型别代号表示带式输送机的结构特征，分别用字母“C”、“H”、“M\来表示。2.2.1.4主参数代号用输送带宽度值（毫米)的百分之一值的阿拉伯数字表示。2.2.1.5改进设计代号用大写字母A、B、C...·顺序表示。2.2.2同一型号、不同规格、不同结构、不同功能的产品，根据需要可用一个或若干个辅助代号进行标注，以示区别。辅助代号的标注方法，由制造企业自定。1
YC/T86.1-2006

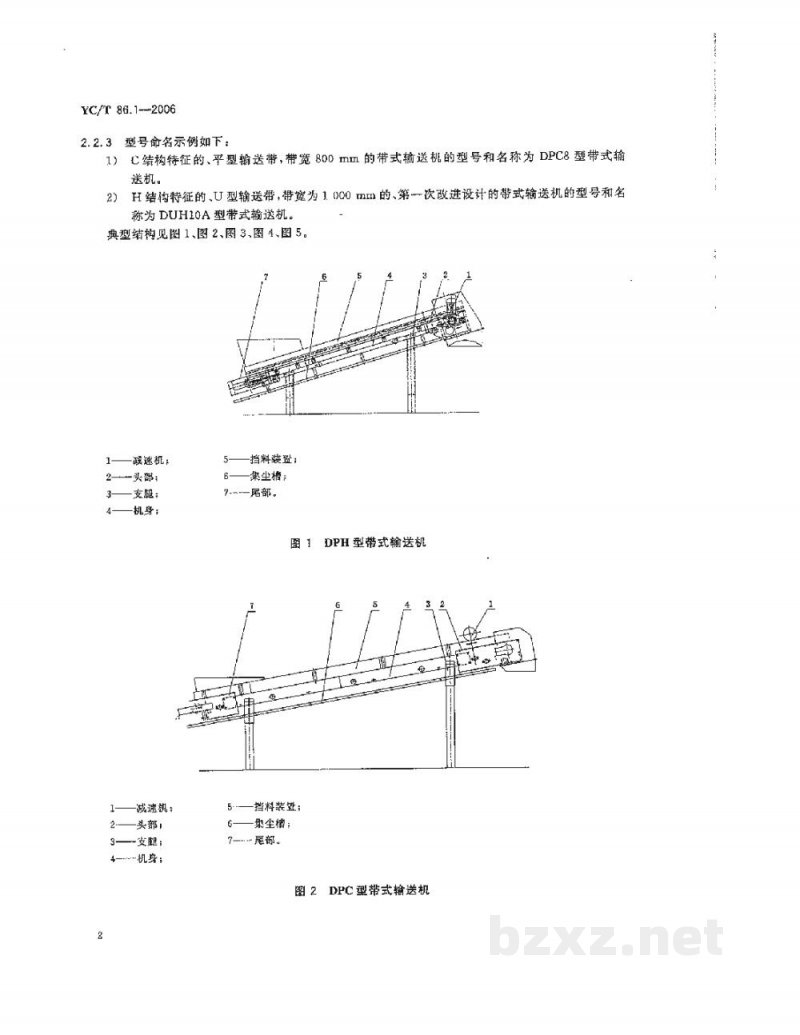

2.2.3型号命名示例如下：
1）C结构特征的、平型输送带，带宽800mm的带式输送机的型号和名称为DPC8型带式输送机。
H结特征的、U型输送带，带宽为1000mm的、第次改进设计的带式输送机的型号和名2）
称为DUH10A型带式输送机。
典型结构见图1、图2、图3、图4、图5。峨速机：
2—头部；
一支照：
一机身：
减速机：
头部，
一支趣；
4—机身：
挡料装置：
染尘槽：
7---—居部。
图1DPH型带式输送机
一挡料装笠；
集尘槽；
—尾部。
图2DPC型带式输送机
减邀机，
头部：
支膜；
一机身；
减速机；
头部：
3支腿；
5挡斜装置
6-集尘推；
一届部。

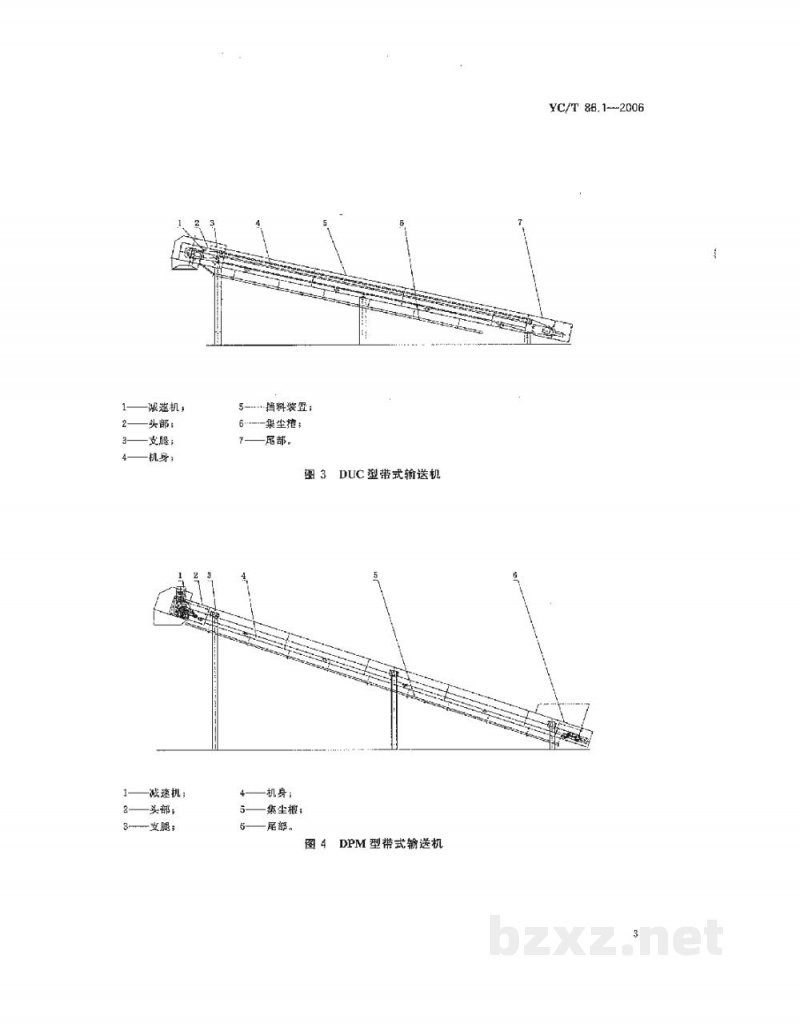

图3DUC型带式输送机
4——机身；
5集尘；
尾部。
图4DPM型带式输送机
YC/T86.1---2006
