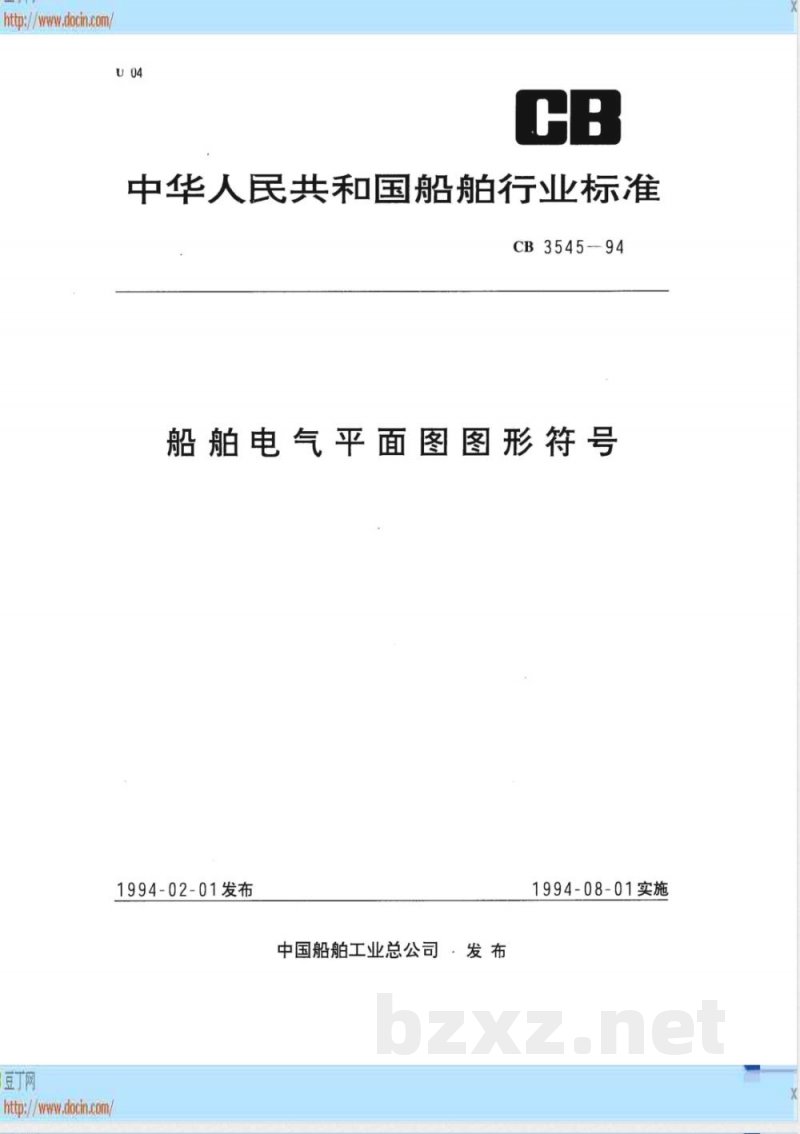

中华人民共和国船舶行业标准
CB3545-94
船舶电气平面图图形符号
1994-02-01发布
豆丁网
http://www.docin.com
中国船舶工业总公司·发布
1994-08-01实施
http:www.docin.com
豆丁网
http://www.docin.com
中华人民共和国船舶行业标准
船舶电气平面图图形符号
主题内容与适用范围
CB3545—94
分类号：U04
代替CB*/Z93—74

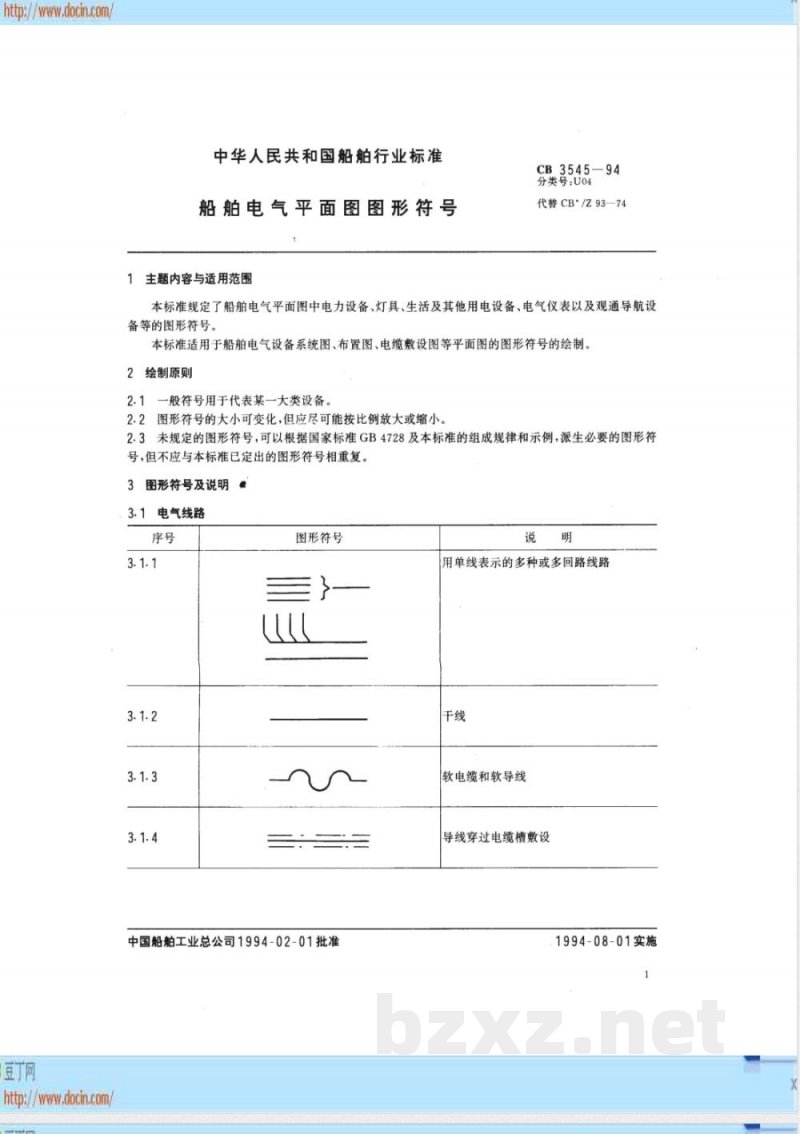

本标准规定了船舶电气平面图中电力设备、灯具、生活及其他用电设备、电气仪表以及观通导航设备等的图形符号。
本标准适用于船舶电气设备系统图、布置图、电缆敷设图等平面图的图形符号的绘制。2绘制原则
2.1一般符号用于代表某一大类设备。2.2图形符号的大小可变化，但应尽可能按比例放大或缩小，2.3未规定的图形符号，可以根据国家标准GB4728及本标准的组成规律和示例，派生必要的图形符号，但不应与本标准已定出的图形符号相重复。图形符号及说明
3.1电气线路
图形符号
中国船舶工业总公司1994-02-01批准说
用单线表示的多种或多回路线路干线
软电缆和软导线
导线穿过电缆槽敷设
1994-08-01实施
http：www.docin.com
豆丁网
http://www.docin.com/
3.2配电设备
图形符号
图形符号
CB3545—94
导线穿过管子敷设
导线穿过双层管子敷设
向上配线
向下配线
垂直通过配线
主配电板
应急配电板
分配电箱一般符号：
（1）防滴及防护式；
(2）防水式。
注：星号*为区分不同用途的分配电箱加注的文字符号。
电力分配电箱：
照明分配电箱；
通信分配电箱
http://www.docin.com/
豆丁网
http://www.docin.com
3:3电机、变电设备、蕾电池
图形符号
图形符号
CB3545-94

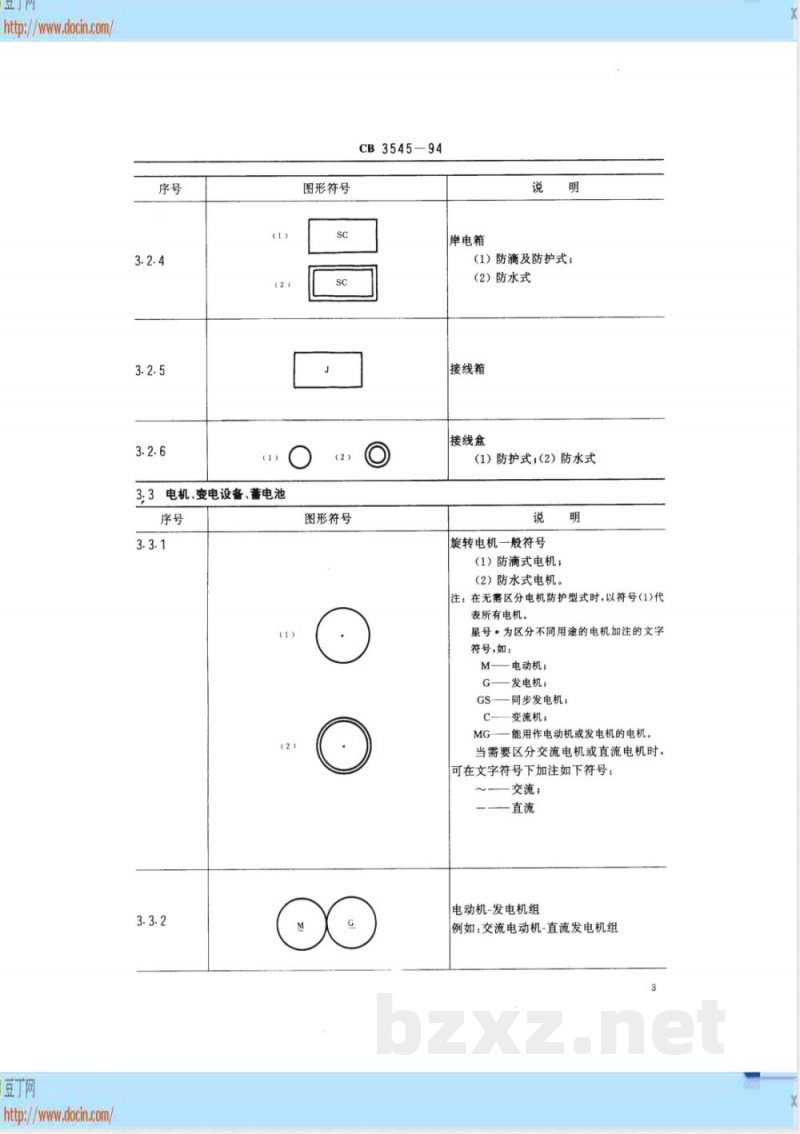

岸电箱
1）防滴及防护式；
(2）防水式
接线箱
接线盒
(1）防护式；(2)防水式
旋转电机一般符号
（1）防滴式电机；
（2）防水式电机。
注：在无需区分电机防护型式时，以符号(1)代表所有电机。
星号*为区分不同用途的电机加注的文字符号，如：
M电动机；
—发电机；
GS—同步发电机；
变流机；
能用作电动机或发电机的电机。当需要区分交流电机或直流电机时，可在文字符号下加注如下符号：交流；
电动机-发电机组
例如：交流电动机-直流发电机组http：www.docin.com
3.4起动及控制设备
豆丁网
http://www.docin.com/
图形符号
CB3545-94
图形符号

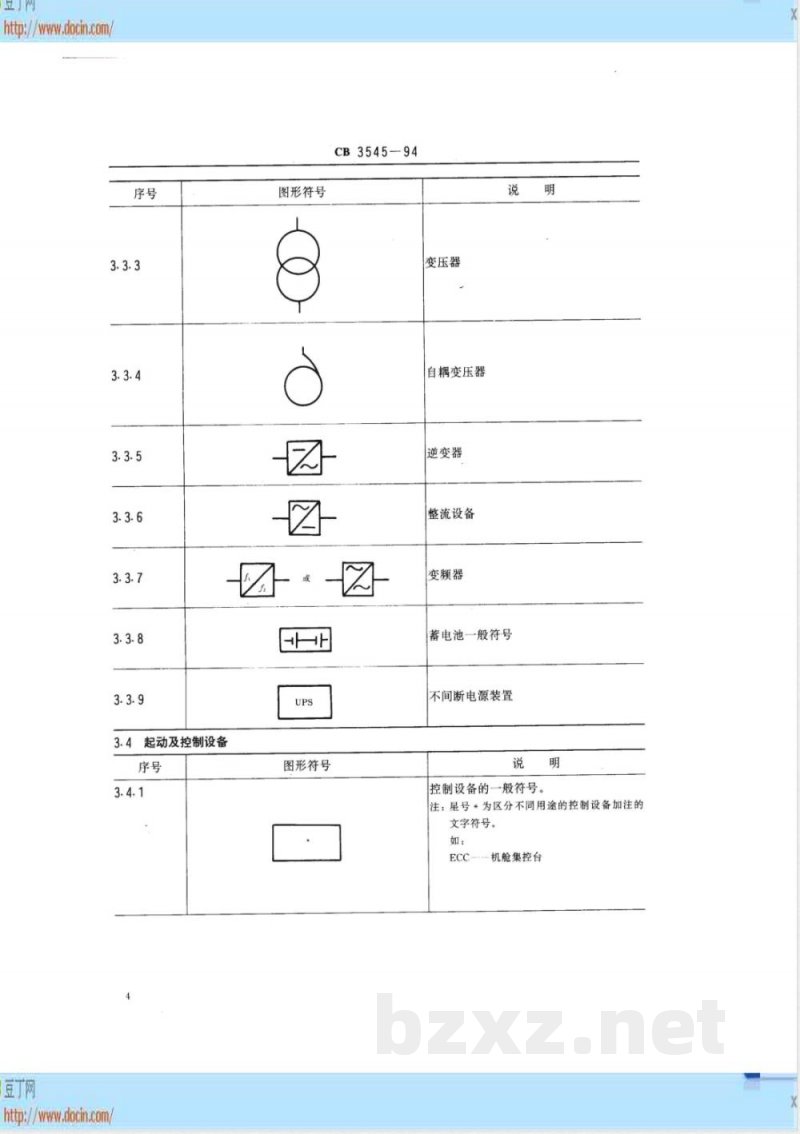

变压器
自耦变压器
逆变器
整流设备
变频器
蓄电池一般符号
不间断电源装置
控制设备的一般符号。
注：星号*为区分不同用途的控制设备加注的文字符号。
-机舱集控台
http://www.docin.com
豆丁网
http://www.docin.comm
图形符号
CB354594
电动机起动器一般符号。
特殊类型的起动器可以在一般符号内加上限定符号
电阻箱
开关箱一般符号
带熔断器的刀开关箱
断路器箱
熔断器箱
隔离开关箱
防护式按钮盒。
注：图形符号内的小圆圈数表示按钮数防水式按钮盒
注：图形符号内的小圆圈数表示按钮数防护式按钮指示灯盒
防水式按钮指示灯盒
http://www.docin.com
http://www.docin.com
图形符号
CB3545-94
火警按钮
单极单投开关：
（1）防护式；（2）防水式
双极单投开关：
（1）防护式；（2）防水式
三极单投开关：
(1)防护式；(2)防水式
单极双投开关：
(1)防护式；(2)防水式
双极双投开关：
(1)防护式；(2)防水式
三极双投开关：
(1)防护式;(2)防水式
单极双控开关：
(1)防护式；(2)防水式
双极防爆开关
双极带指示灯开关：
(1)防护式；(2)防水式
双极插座：
(1)防护式；(2)防水式
三极插座：
(1)防护式；(2)防水式
http：/www.docin.com
豆丁网
http://www.docin.com
图形符号
CB3545--94
双极带接地孔插座：
(1)防护式；(2)防水式
三极带接地孔插座：
(1)防护式；(2)防水式
双极带导向孔插座：
(1)防护式；(2)防水式
双极插头：
(1)防护式;(2)防水式
三极插头：
(1)防护式；(2)防水式
双极带开关插座（防水式有接地孔）双极带开关插座（防水式有导向孔）三极带开关插座（防水式有接地孔）双极带联锁开关插座（防水式）三极带联锁开关插座（防水式）双极带联锁开关插座（防水式有接地孔）三极带联锁开关插座（防水式有接地孔）http：/www.docin.com
豆丁网
http://www.docin.com
图形符号
CB3545-94
双极带联锁开关插座（防水式有导向孔）门开关
位置开关(行程开关)
主令控制器
压力开关(控制器）
液位开关(控制器）
浮子式液位开关(控制器）
温度开关(控制器）
定时开关
钥匙开关
htp：/www.docin.com
豆丁网
http://www.docin.com
图形符号
CB3545-94
注：必要时可在开关、插头、插座图形符号右下角加注额定电流。3.5生活及其他用电设备
图形符号
电磁阀
信号灯电键：
(1)单键；(2)双键
单柄开关
（单柄关闭器）
双柄开关
（双柄关闭器）
刀形单柄开关
（刀形关闭器）
直流电焊机
交流电焊机
洗衣机
电冰箱
hittp：www.docin.com
豆丁网
http://www.docin.com
优选形
图形符号
CB354594
其他形
空调器
电风扇
注：“优选形”中，两种符号均为风扇一般符号；“其他形\中，(1)台式或壁式；(2)顶式风扇调速器
旋转视窗
(雨雪清除器）
刮水器
电热器及烹调器具一般符号。
注：星号*处填入文字符号以表示不同用途。如：
电热器一般符号；
OH-—电气油加热器：
SH-—电暖器：
CR电灶
