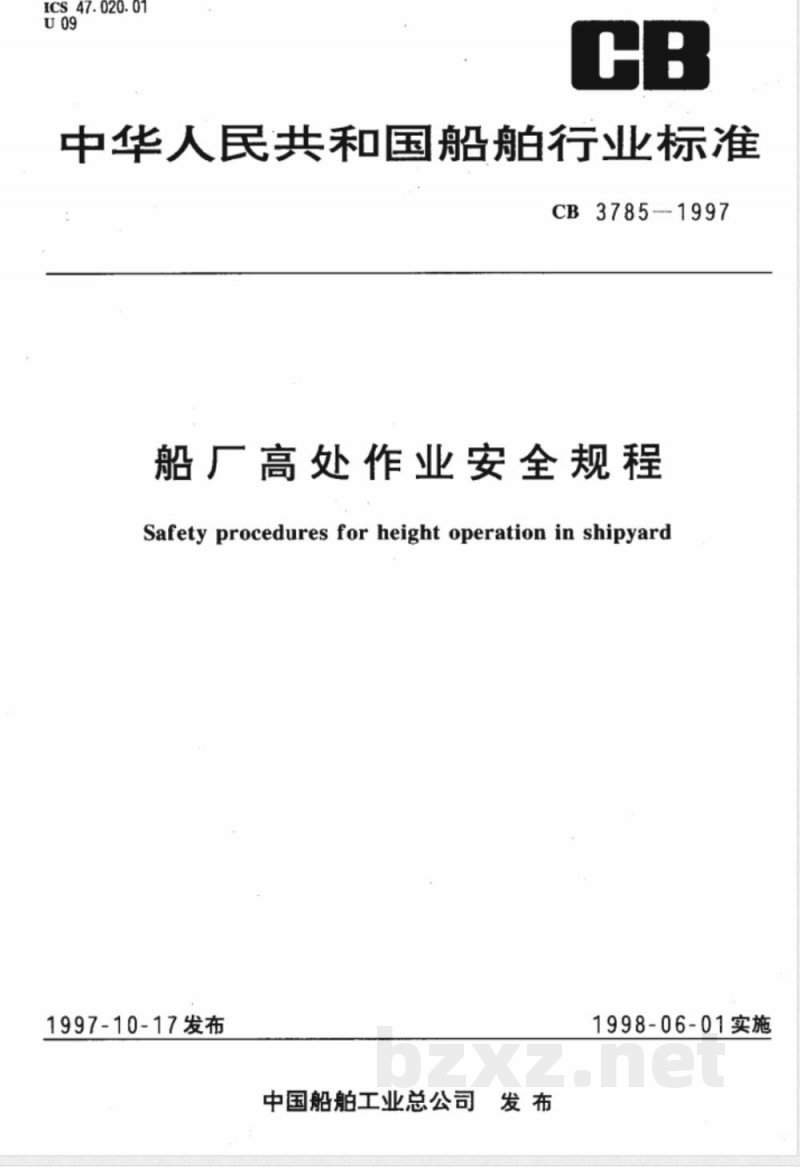

ICS.47.020.01

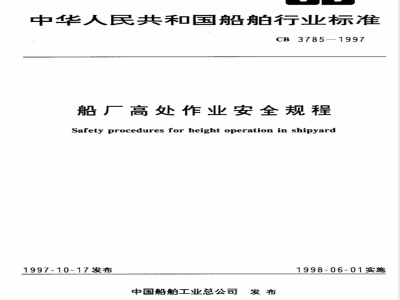

中华人民共和国船舶行业标准
CB3785---1997
船厂高处作业安全规程
Safety procedures for height operation in shipyard1997-10-17发布
中国船舶工业总公司发布
1998-06-01实施
CB3785-1997

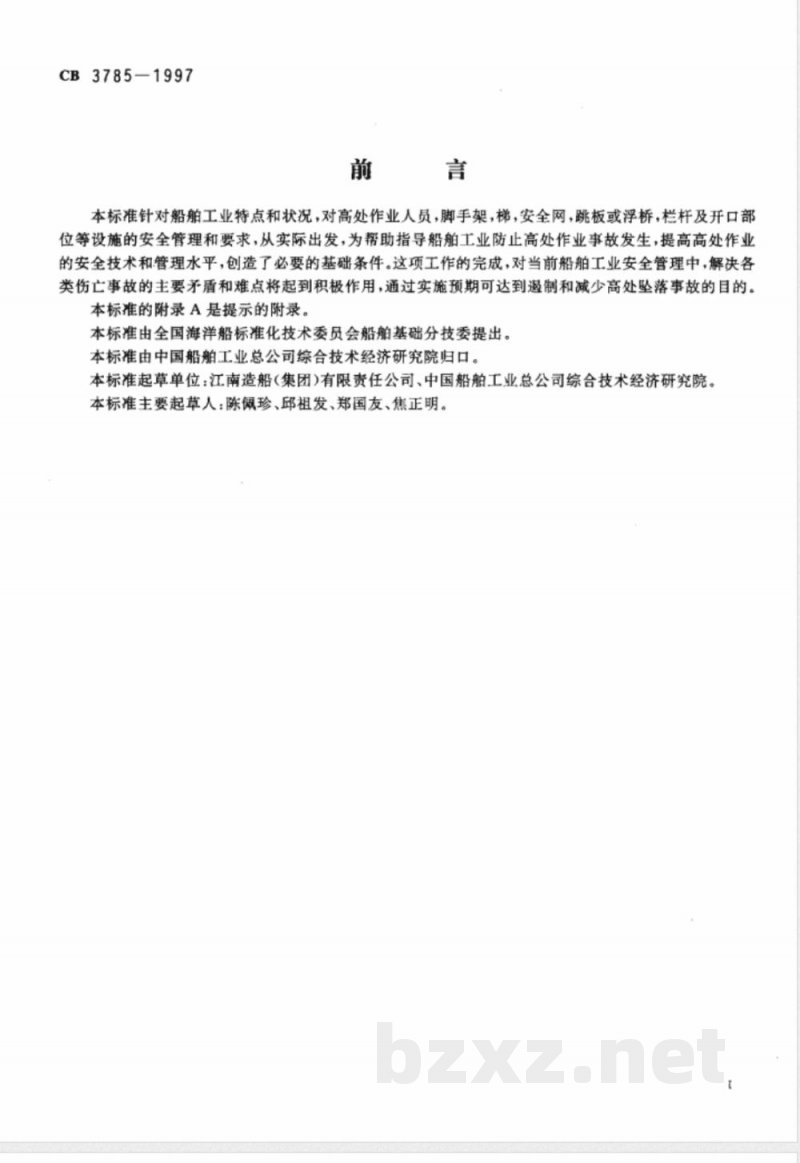

本标准针对船舶工业特点和状况，对高处作业人员，脚手架，梯，安全网，跳板或浮桥，栏杆及开口部位等设施的安全管理和要求，从实际出发，为帮助指导船舶工业防止高处作业事故发生，提高高处作业的安全技术和管理水平，创造了必要的基础条件。这项工作的完成，对当前船舶工业安全管理中，解决各类伤亡事故的主要矛盾和难点将起到积极作用，通过实施预期可达到遐制和减少高处坠落事故的目的。本标准的附录A是提示的附录。
本标准由全国海洋船标准化技术委员会船舶基础分技委提出。本标准由中国船舶工业总公司综合技术经济研究院归口。本标准起草单位：江南造船(集团)有限责任公司、中国船舶工业总公司综合技术经济研究院。本标准主要起草人：陈佩珍、邱祖发、郑国友、焦正明。1范围

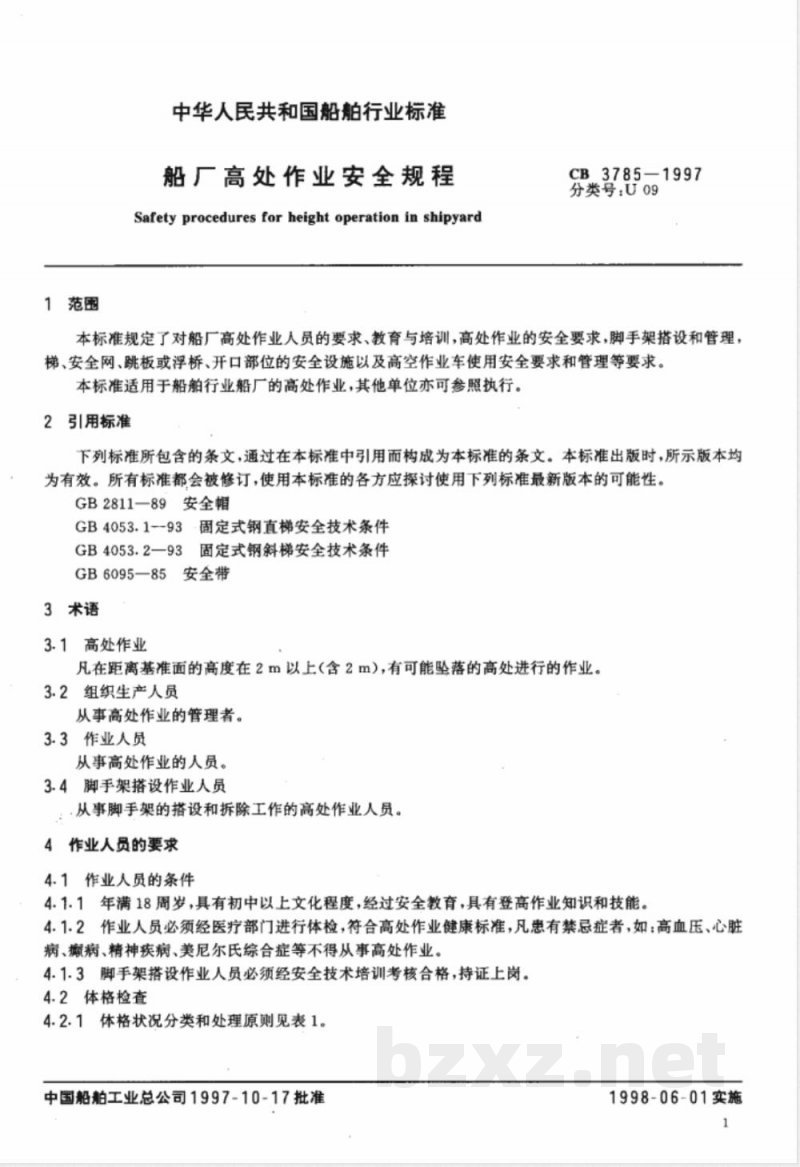

中华人民共和国船舶行业标准
船厂高处作业安全规程
Safety procedures for height operation in shipyardCB3785-1997
分类号：U09
本标准规定了对船厂高处作业人员的要求、教育与培训，高处作业的安全要求，脚手架搭设和管理，梯、安全网、跳板或浮桥、开口部位的安全设施以及高空作业车使用安全要求和管理等要求。本标准适用于船舶行业船厂的高处作业，其他单位亦可参照执行。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2811-89安全帽
GB4053.193-固定式钢直梯安全技术条件GB4053.2—93
固定式钢斜梯安全技术条件
GB6095—85安全带
3术语
3.1高处作业
凡在距离基准面的高度在2m以上（含2m)，有可能坠落的高处进行的作业。3.2组织生产人员
从事高处作业的管理者。
3.3作业人员
从事高处作业的人员。
3.4脚手架搭设作业人员
.从事脚手架的搭设和拆除工作的高处作业人员。4作业人员的要求
4.1作业人员的条件
4.1.1年满18周岁，具有初中以上文化程度，经过安全教育，具有登高作业知识和技能。4.1.2作业人员必须经医疗部门进行体检，符合高处作业健康标准，凡患有禁忌症者，如：高血压、心脏病、癫病、精神疾病、美尼尔氏综合症等不得从事高处作业。4.1.3脚手架搭设作业人员必须经安全技术培训考核合格，持证上岗。4.2体格检查
体格状况分类和处理原则见表1。4.2.12
中国船舶工业总公司1997-10-17批准1998-06-01实施
体格分类
注：D类只适用于血压。
4.2.2体格分类项目
可工作
CB3785--1997
处理原则
尚可工作，若有不适可按医离暂停工作在医生诊断基础上，从事适当工作禁止工作
血压分类的规定见表2。
不满50岁
50岁以上
最高血压
最低血压
最高血压
最低血压
13.3~16.0
(100~120mmHg)
(60~80mmHg)
年龄+12
(<90mmHg)
18.5~21.0
(140~159mmHg)
(90~94mmHg）
(150~169mmHg)
(90~104 mmHg)
高血压分类：参照我国目前临床高血压分期（「、I、I)进行管理。21kPa=7.5mmHg。
视力分类的规定见表3。免费标准下载网bzxz
注：两眼裸视均应达到规定。
听力分类的规定见表4。
0.7以上
0.4以下
21.5~24.0
(160~179mmHg)
12.5~14.5
(95~109mmHg)
(170~189mmHg)
(105~119mmHg)
24以上
(180mmHg以上）
14.5以上
(110mmHg以上）
25以上
(190mmHg以上）
16以上
(120mmHg以上）
右耳听力
左耳听力
握力分类的规定见表5。
注：单手测定，两手均应达到规定。CB3785-1997
4.2.2.5站立平衡能力分类的规定见表6。分
力，N
392以上
294~392
294以下
闭眼单腿站立时间，3
40以上
10以下
注：此项目检查时闭眼单脚独立，另一只脚尽空在后并与站立脚在同一直线上。4.2.3体检要求
体检应有记录，内容应包括：检查项目、检查方法、检查期限、医务部门签章等。5作业人员的教育与培训
5.1应根据作业的特点和危险性，对作业人员进行高处作业安全知识和安全技术教育，并随着生产技术的发展和作业环境的变化，随时补充必要的针对性教育。5.2从事脚手架搭设的作业人员，入厂时应进行安全教育，并在指定师傅的带领下，实习6个月，经考核合核取得《安全操作证》后，方准单独操作。5.3教育与培训档案管理
a）安全学习、教育、考核应有记录，内容包括：学习教育时间、内容、考核成绩、组织人签章等；b）·脚手架搭设作业人员技术培训、考核、取证应留有档案，档案中须有下列内容：技术培训，考核内容、时间、成绩、发证机关、发证日期、复训记录等；c)
上述各项所要求的档案应由企业有关部门建立并保存。6高处作业的要求
6.1安全技术措施准备
CB3785--1997
6.1.1登高作业中所需要的各类安全技术措施，应事先计划，纳入生产准备。a）技术设计部门应考虑安全技术措施设计；生产管理部门组织制造，并经专业人员检查验收；b）
使用部门负责安装、调试、用后收管保养；c）
d）安全部门负责督促检查。
6.2组织生产人员的要求
施工前的要求
必须使作业人员明确作业内容和作业顺序：b）
对现场共同作业必须确定主要负责人，落实安全设施，立体交叉作业时，应先协调联系，明确落实各有关作业人员的职责；c）
遇强风、暴雨、大雪等恶劣气候时，不宜布置高处作业；e)
明确作业人员在水上高处作业时，必须穿好敦生衣；必须了解作业人员身体状况，做好劳逸结合；对作业环境、安全设施和个人防护用品穿戴等进行检查；g）
h）检查现场照明设施及光照度要求，精密作业的照度应在3001x以上；普通作业应在1501x以上；粗作业在701x以上；
1）高处作业设施必须执行四个必有：有洞必有盖，有边必有栏，润边无盖无栏必有网，电梯口必有联锁门；
i）从事高处作业的作业人员需由主管部门派工时认定，临时性登上高处的人员应办理申报手续，主管部门审批；特殊高处作业的登高人员应办理申报手续，安全部门审定后才能上岗。6.2.2施工中要求
作业中组织人员应及时了解作业进展情况、生产设备的使用状况及作业人员的操作行为等，如发现不安全因素，应及时纠正。
6.2.3工程结束后要求
a）对安全实施情况进行评定，完善操作标准；b）督促施工单位应做到工完、料清、场地净。6.3作业人员的要求
6.3.1凡从事高处作业的人员应严格遵守高处作业安全规定中的有关的要求。6.3.2作业人员应保持充沛精力，注意身体状况。6.3.3作业人员应了解作业内容，掌握操作方法，遵守操作规程。6.3.4在立体交叉作业时，协调好作业顺序，上层工作时，对物件要采取稳固措施。6.3.5共同作业时，应服从现场指挥，步调一致。当接到管理、监督人员发出暂停作业指令时，应绝对服从。6.3.6
使用梯子时，梯子上端应突出600mm以上，并缚扎牢固，下端采取防滑措施。6.3.7
6.3.8上、下直梯时必须面向梯，双手扶牢，不准一手拿物，一手扶梯，如带手套应带五指手套。6.3.9禁止两个人同时在同一梯上上、下，或两个人同时站在同一梯上作业；梯上有人时不得移位。6.3.10
在脚手板上走动时，至少应用单手扶着扶手。作业场所有砂子、油污、润滑脂等易滑物，应及时清除。作业场所不得有下列不安全行为：如攀上爬下，将扶手当梯上下，奔跑、跳越，剧烈碰撞以及在管子等易滚动物件上行走。
6.3.13在扶手和栏杆上禁止下列行为：站立或当垫脚物，将物件搁在扶手上，把软管、电线等挂放在扶手上。
发现扶手有缺损或不牢固时，应通知有关人员尽快修补。CB3785—1997
6.3.15高处作业所用物件，材料等堆放应平稳，禁止抛掷。6.3.16高处传、接物件时，切实做到从手交到手。上下传递物件时，必须使用强度足够的绳索，以免掉落。
同一块脚手板上不得超过2人站立。6.3.17
不得擅自拆除扶手、网、盖板等安全设施。6.3.19
有冰、雪、霜、冻时，必须在工作前将作业场所扫清，防止滑跌。6.3.20
擦洗玻璃窗或挂横幅标语等非生产性工作时，也必须佩带安全带，并挂牢。6.3.21
劳动防护用具的使用：
服装应穿戴工厂规定的工作服；b）
安全帽应符合按GB2811的要求；安全带应符合按GB6095的要求；c）
在进行脚手架搭设、拆除等高处作业时，不得穿长筒靴；e)
在水面上空高处作业时，必须穿好救生衣。6.3.22
作业前对高处作业现场进行下列内容检查：a）
栏杆、绳素是否拉紧，高度是否达到要求；b）.
脚手板搁架（支架）的焊接是否良好，销子、卸扣是否插好：c）
脚手板搁放、重登长度是否达到要求；d)
搭设脚手架除专业人员检查外，操作人员还需进行自查；检查脚手架发现有隐患时，立即向管理人员报告；e）
检查作业场所周围的孔、洞、预留口等，是否已铺设好网、盖板、警告牌等安全设施，并注意现场f）
四周变化情况；在散开处周围临时堆放物品，必须离散开口1m之外，高度不得超过1m；应检查、熟悉逃生通道；
散开处的防护设施严禁随意拆除；h）
i）对防踏空用具，如网、盖板等，必须完好，并符合安全要求；i）临时焊接眼板、支撑、托架等用具，必须得到主管部门或有关技术人员认可，不得随便使用。7脚手架的搭设和管理要求
7.1脚手架的安全要求
7.1.1悬空脚手架
7.1.1.1绳木式脚手架（见图1)
a）高度在2m以上的脚手板，宽度应大于500mm，即不得少于2块板；横档长度必须大于脚手板的总宽度；b）
横档与脚手板顶端的距离应保持在300～500mm之间，每块脚手板应固定；c）
脚手板与结构件之间的间隙不得大于300mm，如大于300mm时，下面必须拉设安全网；多层脚手架，每层的高度应在1800mm左右，顶端不封项的一层不超过1200mm；供涂装作e）
业用的，每层高度不超过2000mm；f）脚手板两端重叠的部分，应大于300mm，并扎牢或用夹具固定，不得串动和横移；g）脚手板原则上为水平搭设，在特殊情况下，其倾斜度不得大于长度的1/10，并安装防滑踏层；h）在靠近架空电气线路下方搭设脚手架时，必须预先请示有关部门，并应采取防触电措施；i）厂房内需搭设脚手架时，应注意周围工作环境，所用工具、材料不得磁撞设备和设施；j）脚手板临空一侧应设防护栏杆或拉设安全网。7.1.1.2链条式脚手架（见图2）a）托架的安装应与脚手板成水平状态；5
CB3785-1997
b）在船的首尾部向外板拉吊链时，应选用拉力在1t以上的手拉萌芦，禁止两人一起拉；c）链条有下列情况之一者应禁用：裂纹；链条发生塑性变形，伸长达原长度的5%；链条直径磨损达原直径的10%等；
d）脚手板搭好之后，应从底部两层以上围设安全网，梯子连接稳固；e）专用脚手架应限定最大载荷，明确使用负责人。7.1.1.3吊笼式脚手架（见图3）a）搭设马脚的焊接必须由相应等级的焊工担任。焊接时两端应包头搭设前应仔细检查焊缝，如有假焊和漏焊等现象，应及时补焊；b）
吊装吊笼时应认真执行起重作业安全规程：c)
吊笼内的上下人孔盖必须完好无缺：每层吊笼必须安装两道防护链条·使其保持完好状态：挂梯与桥板主要尺寸见附录A（提示的附录）。e）
7.1.1.4电动吊篮式脚手架（见图4）搭设前必须测试绝缘电阻；
最大载荷应不大于500kg，并指定使用负责人；牵引钢丝绳破断拉力应是最大载荷的14倍；吊篮的传动装置、电器装置、安全装置、钢丝绳、安全设施等必须保持有效可靠；距吊篮2m内的钢丝绳应做绝缘保护；吊篮的起落及运行速度应小于0.5m/s；应配备速差式安全带。
7.1.1.5插入式脚手架（见图5）插座的焊接必须由相应等级的焊工担任，焊接时两端必须包头；a)
b）搭设前应认真检查插座，确认可靠后方可将插杆的插销插入，插杆应保持水平；脚手板距作业基准点的高度在2m以上时，其宽度不得小于600mm；d）
脚手板搁置要平稳，受力后不摇动，纵向应与船台保持平行；e)
多层脚手板应自下而上逐层搭设，拆卸时应自上而遂层进行。7.1.1.6筒易式脚手架（见图6）a）杆件的焊接必须由相应等级焊工担任，在放置脚手板前应仔细检查杆件的焊接质量；b）在水平撑杆下面必须安装斜撑加以固定；当脚手架距作业基准点的高度在2m以上时.必须装设安全栏杆或防护绳。c）
7.1.2落地脚手架
7.1.2.1花架式或高式脚手架（见图7）搭设前必须仔细检查其质量，凡有缺档、损坏、锈蚀等情况、严禁使用；a)
b）必须放置在坚实、平整的地面；c）
挑头板绑扎的方法应正确，挑头应上超10°，一次受力时挑头下坠的角度不得大于10°，如直接将脚手板放置在花架或高凳横档上的，可不扎；d）脚手板放置在挑头板上且花架或高凳间距离大于1200mm时，必须安全装吊撑或顶撑；脚手板搁置部分的长度以及脚手板之间重叠部位，必须保持250～500mm；e)
脚手板搁置部分必须用蚂蝗钉固定或用16～$20mm的白棕绳绑扎。7.1.2.2钢管扣式脚手架（见图8）a）立杆应交错设置，垂直偏差应小于1/200，横距应小于1200mm，纵距应小于1800mm；b）大横杆、小横杆均应保持水平，大横杆在同-一间隔内的纵向水平高低不得超过60tnm；小横杆伸出大横杆的距离不得大于300mm，若超出时应加斜撑方可阔置脚手板c）
CB3785-1997
d）脚手板搁置的间距超出3600mm时，应在中间加设一道小横杆；e）斜拉杆与地面的夹角应在45°～60°之间，接长距离应大于400mm，并采用回转扣件连接；f）上下通行梯的斜度一般不应大于60°，防护栏杆下道不低于500mm。7.2脚手架的安全管理
7.2.1搭设完毕后的验收
7.2.1.1有关人员必须对脚手架的搭设进行验收，合格后方可投入使用。7.2.1.2验收要点
脚手架垂直度和水平度；
所用材料的规格和质量；
焊接点的焊接工艺和质量；
连接部位的绑扎和紧固状况，以及整体的稳定性；脚手架与主体之间，纵向与横向之间的贯通情况；电动吊篮式脚手架必须检查吊篮运行情况；上下通行梯、防护栏杆、防护链绳和安全网的安装质量。使用中的维护检查
应指定专人监督检查。
定期观察脚手架的整体垂直度和水平度。仔细观察各连接部位的绑扎件和紧固件。定期检查电动吊篮的传动装置、限位装暨和钢丝绳磨损、断丝等情况，7.2.2.4
清除积聚在脚手架上的材料、垃圾及其他物件，防止因脚手架轻微晃动引起物件坠落伤人。定期检查上下通行梯、防护栏杆、防护链绳、安全网，使其保持完好。督促作业人员合理使用脚手架，发现有擅自拆卸或超载等现象，应及时加以劝阻。7.2.3拆卸后的保管和保养
脚手架拆除后，所有的搭设器材、工具均应及时检查和分类。并要善存放。7.2.3.2
木质脚手板堆放时留有通风眼，每年应进行一次翻仓整理。白棕绳必须放在通风处，严禁与腐蚀剂、化学物质堆放在一起，每隔半年进行一次翻仓整理。7.2.3.4
钢质脚手架和撑架、横杆等，每两年进行一次防锈保护。7.2. 3. 5
各种规格的钢丝绳应分别存放，严禁与化学介质堆放在一起。7.2.3.6
各种夹具和挂具，每年进行一次防锈保护。对电动吊篮的传动装置，尤其是对电动机及电气控制装置和线缆必须进行定期保养。7.2.3.7
8.1钢直梯
按GB4053.1制造和置放。
8.2钢斜梯
按GB4053.2制造和置放。
8.3人字梯搭设的安全要求
8.3.1搭设时必须放置在坚实、平整的地面上。8.3.2梯脚必须用橡皮等包扎防滑。8.3.3人字梯中间要有连接装置，夹角以60°为宜。9安全网
9.1安全网拉设的安全要求
9.1.1修造船作业场所必须采用阻燃安全网。CB3785-1997
9.1.2两层以上及多层脚手板的安全网拉设，必须符合平、紧、牢的安全要求。9.1.3水平拉设安全网时，一般根据作业位置的坠落半径拉设，不得小于该半径，安全网的挠度在支承间距的1/4以内。
9.2安全网的安全管理
9.2.1拉设完毕后的验收
网安装后必须经专人检查合格后方可使用；网的挠度是否合适；
网的紧固是否良好；
支承点强度是否可靠。
使用中的维护检查
使用中应指定专人进行巡回检查；定期观察安全网的整体垂直度、水平度和挠度等；c）
必须经常清除积聚在安全网上的落物，保持网面清洁；d)
避免大量焊接或其他火星落入网里。拆除后的保管和保养
安全网必须由专人保管；
严禁与腐蚀剂、化学物质堆放在一起，每隔半年进行-一次翻仓整理；c）拆卸后应检查网绳、吊索，发现不良部位必须用同等质量绳索进行修补或更换。跳板或浮桥（引桥）
10.1悬空单行跳板或浮桥（引桥）的宽度不应小于600mm，双行不应小于1200mm。10.2活动搁置处置长度不应小于1000mm，根部必须牢固。10.3防滑板横档不应大于500mm，坡度不得大于30°10.4两边应加设防护栏杆，下部须设安全网。10.5木质跳板厚度不得小于50mm，长度不大于6m。10.6钢质跳板或浮桥（引桥）的搁置处须加设滚轮。开口部位的安全设施
11.1船舶结构件的甲板开口部位，大型开口部位以及有坠落或踏空危险的孔、洞等散开部位，必须设置安全栏杆、围栏、栅栏、盖板、警告标志等安全设施。11.2栏杆高度为1050mm以上。立柱的间距为3.4m以内。栏杆应采用直径$32mm的钢管制成栏杆上应装有两道扶手，上、下道扶手的间距为500mm，下道扶手与底脚的间距为505mm。11.3凡有断裂、腐蚀和严重损坏的栏杆，一律禁止使用。11.4设置栏杆、围栏、栅栏、盖板等有困难，或虽设置仍有坠落危险的开口部位，必须装设安全网。11.5开口部位不能采取11.4安全设施时，应在距开口1m处，用绳子栏设警戒线，并挂有\谨防坠落，禁止入内”的警告标志，在夜间必须设灯光警告标志。11.6因施工需要临时拆除的安全设施，作业结束应立即复原。11.7凡在天棚或轻型屋顶上作业，必须在天棚或屋顶搭上垫板或在天棚或屋顶下方拉设安全网等。12高空作业车使用安全要求
12.1驾驶人员必须经安全技术培训考核合格，持证上岗。12.2高空作业车至少应两人配合作业。12.3高空作业车应在平整坚实的地面上，和在风力不大于6级时，才可使用。8
CB3785-1997
12.4使用前，应检查各主要零部件的运转情况，发现问题及时修复。12.5使用时要检查周围环境，支撑腿支撑不平稳，禁止升高。12.6使用时严禁驾驶室内坐人，必须关好车门方可操作。12.7
、为避免操作台上作业人员视角错误，响工作时，起臂与回转等动作均在工作斗内进行。工作斗内的作业人员必须系好安全带。12.9操作时要观察四方，严防撞伤周围人员和碰触高压线。12.10
吊物周画必须有专人监护，工作平台下严禁站人。作业后应先使整机上部恢复行驶状态，系紧带以免行驶中晃动。臂杆关节销子和车衡杆螺丝等，每月应全面检查和加油保养一次。每日工作完毕后，要做好清洁保养和用车记录等工作。12.14·停放期，必须有专人管理。悬空脚手架
图1绳木式脚手架
图2链条式脚手架
