CB 592-1996
基本信息
标准号： CB 592-1996
中文名称：带底部法兰高压空气直角截止阀规范
标准类别：船舶行业标准(CB)
英文名称： Specification for high pressure air right angle stop valve with bottom flange
标准状态：现行
发布日期：1996-09-03
实施日期：1997-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：234302
标准分类号
标准ICS号：造船和海上建筑物>>船舶和海上建筑物综合>>47.020.30管路系统
中标分类号：船舶>>船舶管路附件>>U52船用阀件
关联标准
替代情况：CB 592-67
出版信息
页数：6页
标准价格：12.0 元
出版日期：1997-04-01
相关单位信息
起草人：陈卫丽
起草单位：中国船舶工业总公司第七0四研究所
归口单位：中国船舶工业总公司武昌造船厂
提出单位：中国船舶工业总公司综合技术经济研究院
发布部门：中国船舶工业总公司
标准简介
本标准规定了公称压力PN20、OMPa、PN25、OMPa带底部法兰高压空气直角截止阀(以下简称截止阀)的要求，质量保证规定和交货准备。本标准适用于潜艇的高压空气系统。 CB 592-1996 带底部法兰高压空气直角截止阀规范 CB592-1996 标准下载解压密码：www.bzxz.net

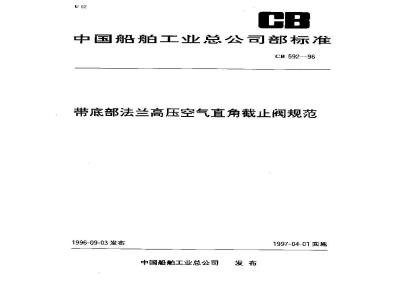

标准图片预览
标准内容
中国船舶工业总公司部标准
CB 592—96
带底部法兰高压空气直角截止阀规范1996-09-03发布
中国船舶工业总公司
1997-04-01实施
1范围
中国船舶工业总公司部标准
带底部法兰高压空气直角截止阀规范1.1主题内容：
CB 59296
分类号：U52
代替：CB592—G7
本规范规定了公称压力PN20.0MIPa，PN25.OMPa带底部法兰高压空气直角截止阀（以下简称截止）的要求、质量保证规定和交货准备。1.2适用范围：
本规范适用干潜艇的高压空气系统。引用文件
GB60091
GB3032—89下载标准就来标准下载网
CB31664
3要求
结构和规格尺寸
船舶管路阀件通用技术条件
船舶管路附件的标志
高压空气管子螺纹接头
截止阀的基本参数按表1。
公弥压力PN
20.0.25.0
中国船舶工业总公司1996-09-03发布表1
公环通径DN
适用介质
高压空气
1997-04-01实施
3.1.2截止阀的结构尺寸按下图和表2。CB 592—96
1——阔体;2——阀盘;3—;4阔杆表2
结构尺寸
408205
3.2标记示例
螺纹接头尺寸
法兰连接尺寸
为量击市好
公称压力为 20. 0MPa,公称通径为 20mm的镍黄铜带底部法兰高压空气直角止阀20020H
截止阔
CB 592—96
CB 592-- 96
公称压力为25.0MPa、公称通径为32mm的不锈钢带底部法兰高压空气直角截止阀：CB592—96
25032N
截止阀
公称压力为25.0MPa、公称通径为32mm镍铜带底部法兰高压空气直角截止阀：CB592—96
截止阀
25032H
3.3材料
主要零件的材料按表3。
零件名称
镶黄翊
韬青钢
20,0MPa.25.0MPa
HNi56-3
QAL10—3—1.5
G5232--85
GB5233-85
超低碳不锈钢
不锈钢
铝青铜
超低碳不锈钢材料机械性能及化学成份应符合下列要求：3. 3. 2
a.机械性能d.2-400MPad650MPa.og-25%b.化学成份按表4。
4. 7 ~ 7.5
2.5～3. 0
截止阀的技术要求按GB600。
截止阀的主要零件必须模锻或用型材制造。截止阀的螺纹接头尺寸按CB316。学
1C-17Ni2
@A10 .- 3 - 1. 5
GB 1220—R4
GB 4429 -- 89
.0.025
截止阀阀体和阀益一起进行强度液压试验。试验压力Ps=1.5P，保压10min，应无漏泄。截止阀装配后，应进行液压密封性试验。试验压力P，=1.25Pn，于截止阀关闭和开启时，在阀盘下面加压，压力持续时间不少于10min，应无漏泄。3.4.6气压密封性试验。试验压力P.=PN，于截止阀关闭和开启时，在阅盘下面加压，压力持续时间不少于10min，应无泄。
3.5外观
截止阀外表面应光洁平整，不允许有凹陷、毛刺等缺陷。4质量保证规定
4.1检验责任
CB 592-96
截止阀应由制造厂技术检查部门负责检验，提交验收的截止阅必须符合施工图样及本标准第3章和第5章的要求。
4.2检验方法
4.2.1截止阀应按B600的要求，进行液压强度试验，结果应符合3.4.4条的规定。4.2.2
截止阀按GB600要求，分别进行液压、气压密封性试验，结果应符合3.4.5条和3.4.6条的规5交货准备
包装前，截止阀法兰密平面应加盖板，螺纹应加护套。5.2装箱
截止阀出厂应装箱。箱内应有装箱单，在装箱单上应注明下列内容：产品名称、标准编号：
公称压力.公称通径：
每箱数量
d．产品合格证号码。
5.3贮存
截止阀应放在干燥室内，不允许露天存放或将产品堆置。5.4标志
截止阀的标志按GB3032的要求，并有标准编号、检查印和制造广标志。附加说明，
本规范由中国船舶工业总公司综合技术经济研究院提出。本规范由中国帕舶工业总公司武昌造船厂归口。本规范由中国船舶工业总公司第七（）四研究所负责起草，六○三所参加起草。本规范主要起草人：陈卫丽。
计划项目代号：942802。
本规范有统一施工图样提供。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
