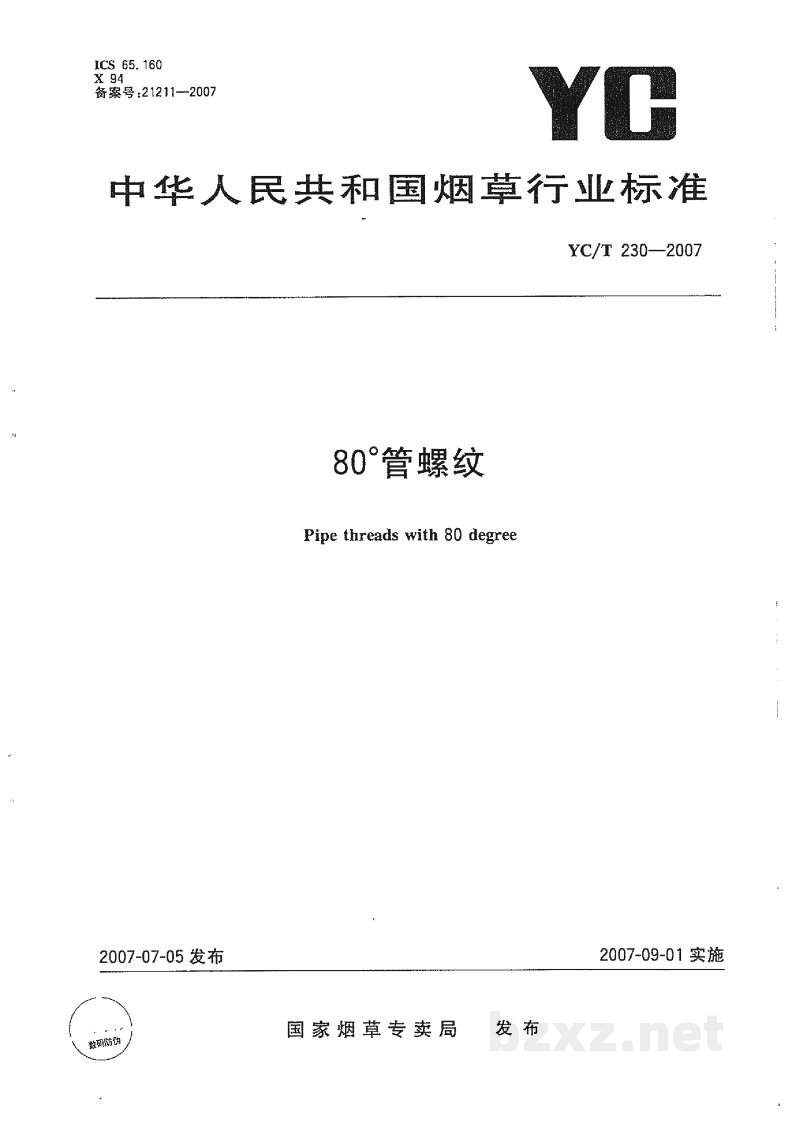

YC/T 230-200780°管螺纹

中华人民共和国烟草行业标准

YC/T 230—2007

80°管螺纹

Pipe threads with 80 degree

2007-07-05 发布 2007-09-01 实施

国家烟草专卖局 发 布

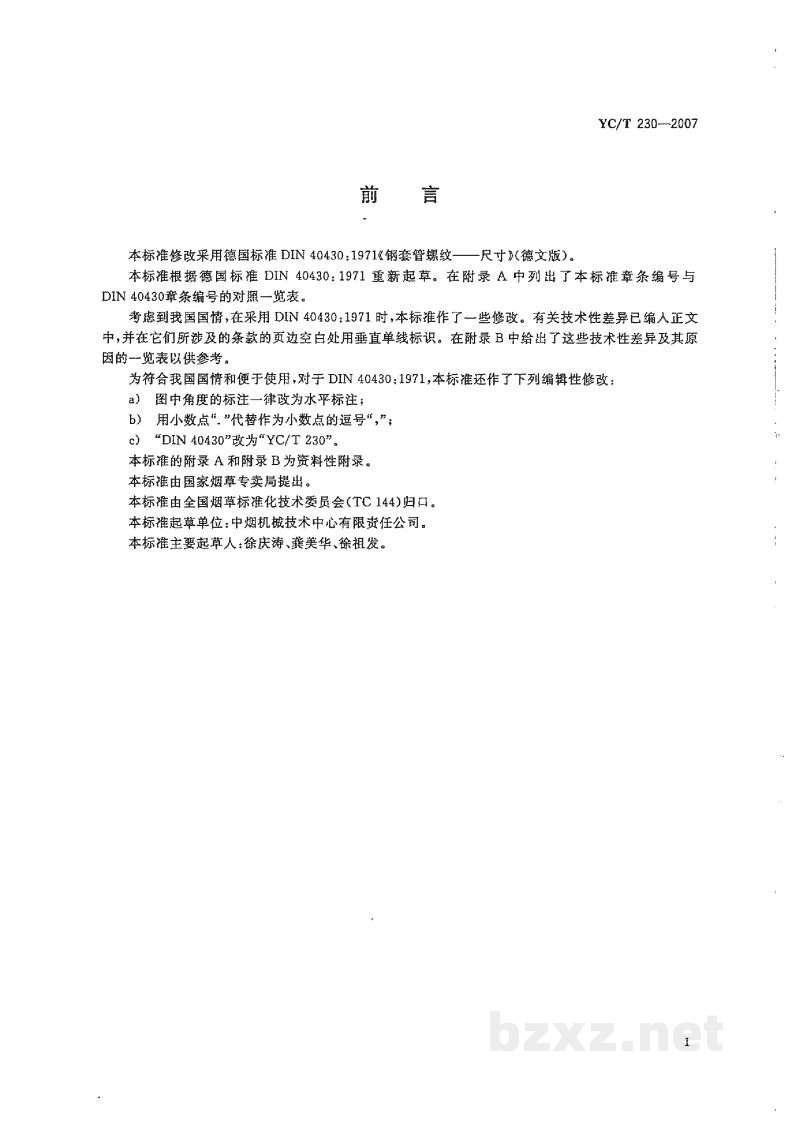

前言

本标准修改采用德国标准 DIN 40430,1971《钢套管螺纹——尺寸》（德文版）。

本标准根据德国标准 DIN 40430;1971 重新起草。在附录 A 中列出了本标准章条编号与 DIN 40430 章条编号的对照一览表。

考虑到我国国情，在采用 DIN 40430;1971 时，本标准作了一些修改。有关技术性差异已编入正文中；并在它们所涉及的条款的页边空白处用垂直单线标识。在附录 B 中给出了这些技术性差异及其原因的一览表以供参考。

为符合我国国情和便于使用，对于 DIN 40430;1971，本标准还作了下列编辑性修改：

1. 图中角度的标注一律改为水平标注；
2. 用小数点“.”代替作为小数点的逗号“,”；
3. “DIN 40430”改为“YC/T 230”。

本标准的附录 A 和附录 B 为资料性附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会（TC 144）归口。

本标准起草单位：中烟机械技术中心有限责任公司。

本标准主要起草人：徐庆涛、龚美华、徐祖发。

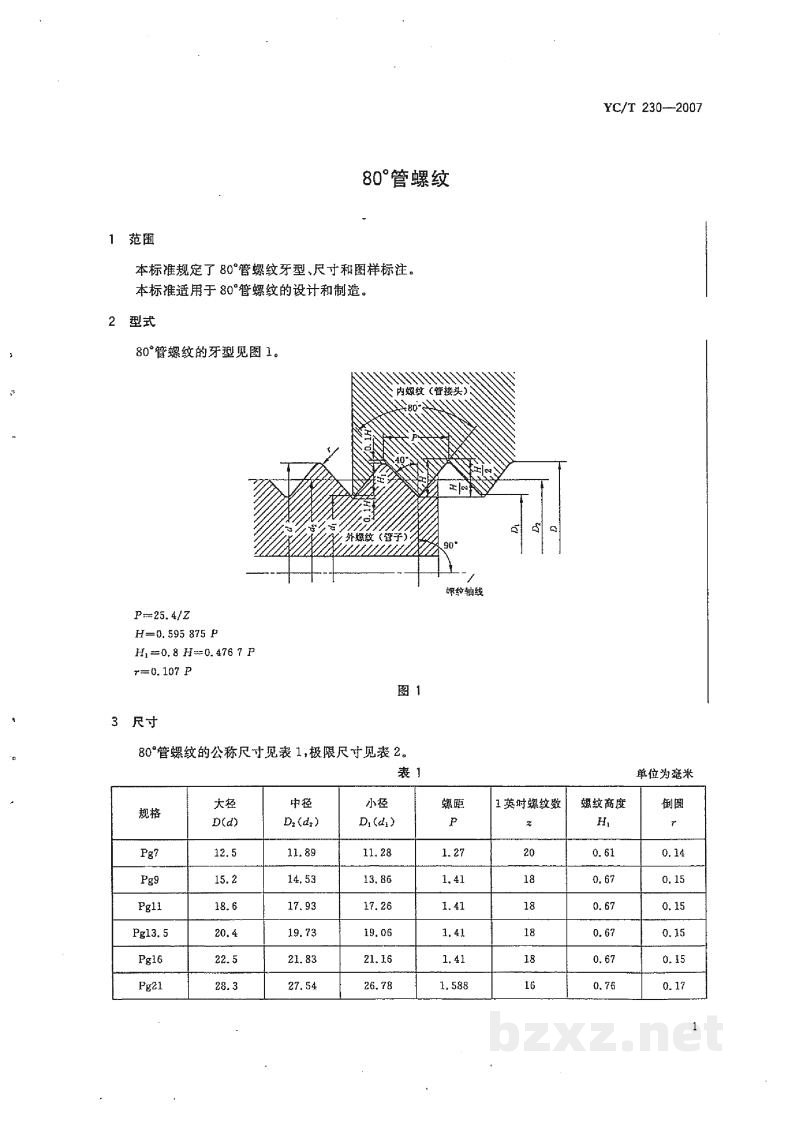

80°管螺纹

1 范围

本标准规定了80°管螺纹牙型、尺寸和图样标注。

本标准适用于80°管螺纹的设计和制造。

2 型式

80°管螺纹的牙型见图1。

[图片]

图 1

3 尺寸

80°管螺纹的公称尺寸见表1，极限尺寸见表2。

表 1单位为毫米
