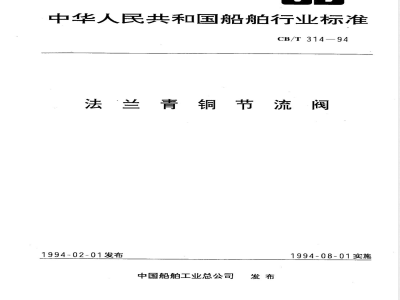

中华人民共和国船舶行业标准
CB/T 314—94
法兰青铜节流阀
1994-02-01发布
中国船舶工业总公司
1994-08-01实施
中华人民共和国船舶行业标准
法兰青铜节流阀
1主题内容与适用范围
CB/T 314--94
分类号：U52
代替CB*314—78
本标准规定了法兰连接尺寸按.GB569、GB2501的船用法兰青铜节流阀（以下简称节流阀）的产品分类、技术要求、试验方法、检验规则及标志和包装。本标准适用于介质为海水、淡水、滑油的船舶管路系统。引用标准
GB569船用法兰连接尺寸和密封面船舶管路阀件通用技术条件
GB2501
船用法兰连接尺寸和密封面（四进位）GB3032船舶管路附件的标志
ZB/TU52001船用铸造阀件壁厚
3产品分类
3.1节流阀的型式规定如下：
A型-法兰连接尺寸按GB569的直通节流阀；B型
BS型-
法兰连接尺寸按GB569的直角节流阀；法兰连接尺寸按GB2501的直通节流阀；法兰连接尺寸按GB2501的直角节流阀。3.2节流阀的基本参数按表1
公称压力PN
3.3A型、B型节流阀的结构和基本尺寸按图1、图2和表2。中国船舶工业总公司1994-02-01批准公称通径DN
32~100
1994-08-01实施
CB/T314-94
图1A型、AS型
图2B型、BS型
公称通径
结构尺寸
CB/T314-94

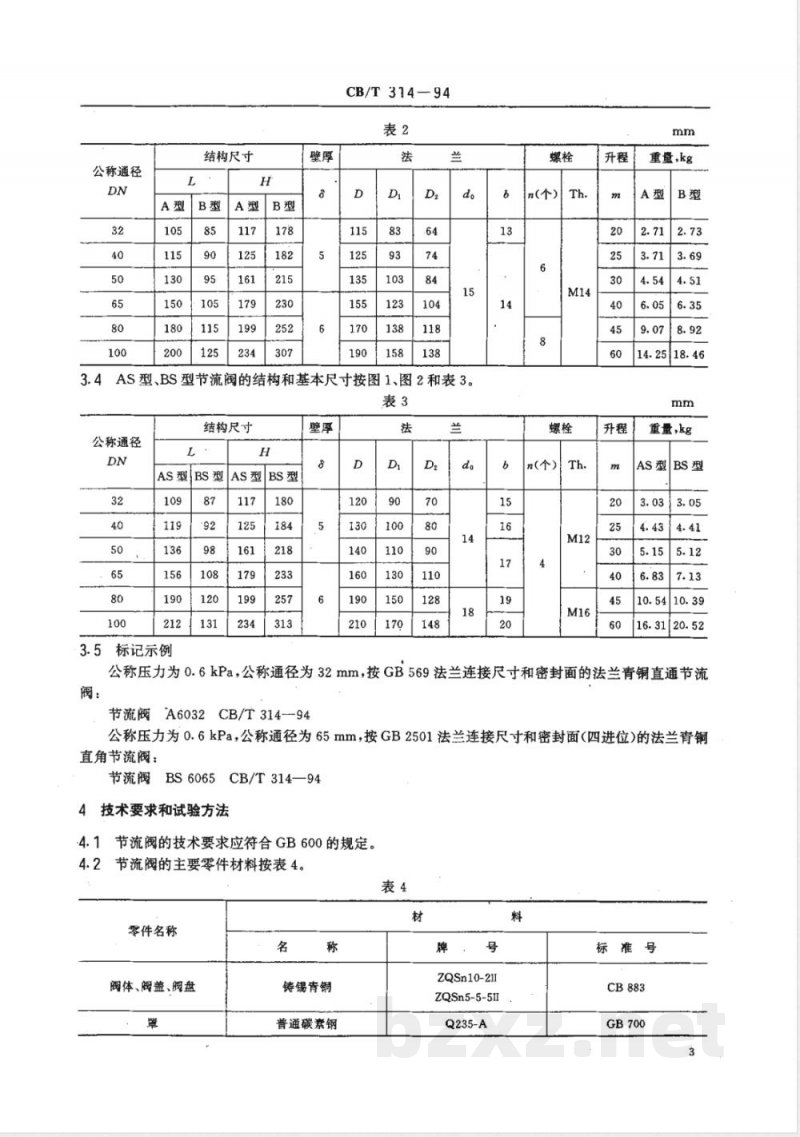

AS型、BS型节流阀的结构和基本尺寸按图1、图2和表3。3.4
公称通径
结构尺寸
AS型BS型
AS型BS型
3.5标记示例
n（个）
n(个）
重量，kg
14.2518.46
重量,kg
AS型BS型
16.3120.52
公称压力为0.6kPa，公称通径为32mm，按GB569法兰连接尺寸和密封面的法兰青铜直通节流阀：
节流阀A6032CB/T314-94
公称压力为0.6kPa，公称通径为65mm，按GB2501法兰连接尺寸和密封面（四进位）的法兰青铜直角节流阀：
节流阀BS6065
CB/T314—94
技术要求和试验方法
·4.1节流阀的技术要求应符合GB600的规定。4.2节流阀的主要零件材料按表4。表4
零件名称
阀体、阀盖、阀盘
铸锡青铜
普通碳素钢
ZQSn10-2JI
ZQSn5-5-511
Q235-A
标准号
CB/T314—94
4.3节流阀的法兰连接尺寸分别应符合GB569、GB2501的规定。4.4节流阀铸造壁厚应符合ZB/TU52001的规定。4.5节流阀的试验法应符合GB600的规定。5检验规则
5.1型式检验
有下列情况之一时，应进行型式检验。a.此内容来自标准下载网
该产品试制定型或转厂生产的试验鉴定；正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；国家质量监督机构提出进行型式检验的要求时。5.2型式检验和出厂检验的项目按表5。表5
铸件化学成分分析
外观检查
清洁度检查
强度水压试验
密封性水压试验
5.3每个节流阀应按表5逐项检验合格后方可出厂。6标志和包装
6.1节流阀的标志应符合GB3032的规定。6.2节流阀的包装应符合GB600的规定。附加说明：
本标准由全国船用机械标准化技术委员会管系附件分技术委员会提出。本标准由中国船舶工业总公司603所归口。本标准由江西船用阀门厂负责起草。本标准主要起草人唐本鸣。
本标准有统一的施工图样提供。应符合4.2条
应符合GB600
