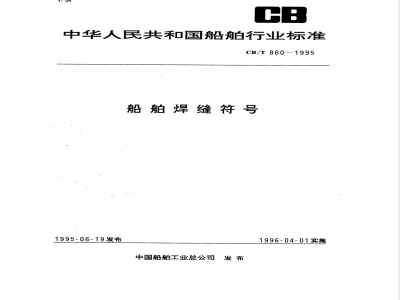

中华人民共和国船舶行业标准
CB/T 860-1995
船舶焊缝符号
1995-06-19发布
中国船舶工业总公司
1996-04-01实施

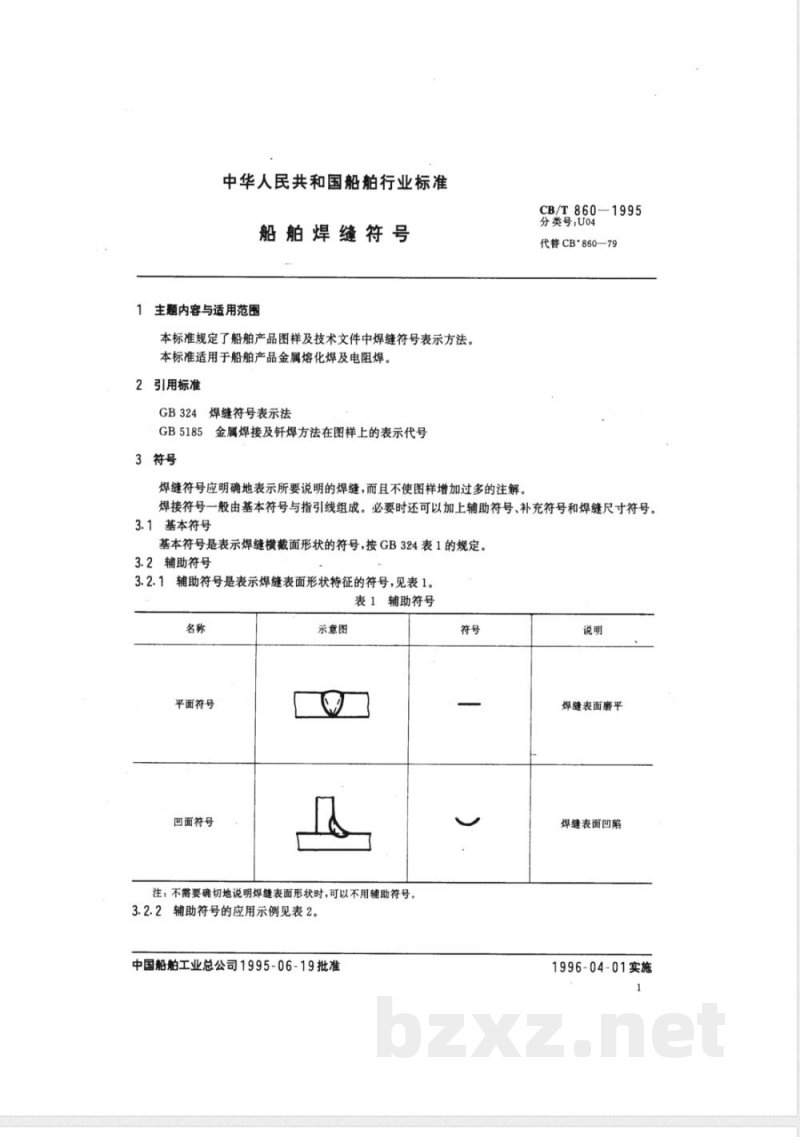

中华人民共和国船舶行业标准
船舶焊缝符号
1主题内容与适用范围
本标准规定了船舶产品图样及技术文件中焊缝符号表示方法。本标准适用于船舶产品金属熔化焊及电阻焊。2引用标准
GB324焊缝符号表示法
GB5185金属焊接及钎焊方法在图样上的表示代号3符号
焊缝符号应明确地表示所要说明的焊缝，而且不使图样增加过多的注解。CB/T860-1995
分类号：U04
代替CB'860—79
焊接符号一般由基本符号与指引线组成。必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。3.1基本符号
基本符号是表示焊缝横截面形状的符号，按GB324表1的规定。3.2辅助符号
3.2.1辅助符号是表示焊缝表面形状特征的符号，见表1。表1辅助符号
平面符号
凹面符号
示意图
注：不需要确切地说明焊缝表面形状时，可以不用辅助符号。3.2.2辅助符号的应用示例见表2。中国船舶工业总公司1995-06-19批准符号
焊缝表面磨平
焊缝表面凹陷
1996-04-01实施
平面V形对接焊缝
单平面X形对接焊
凹面角焊缝
平面封底V形焊缝
CB/T860--1995

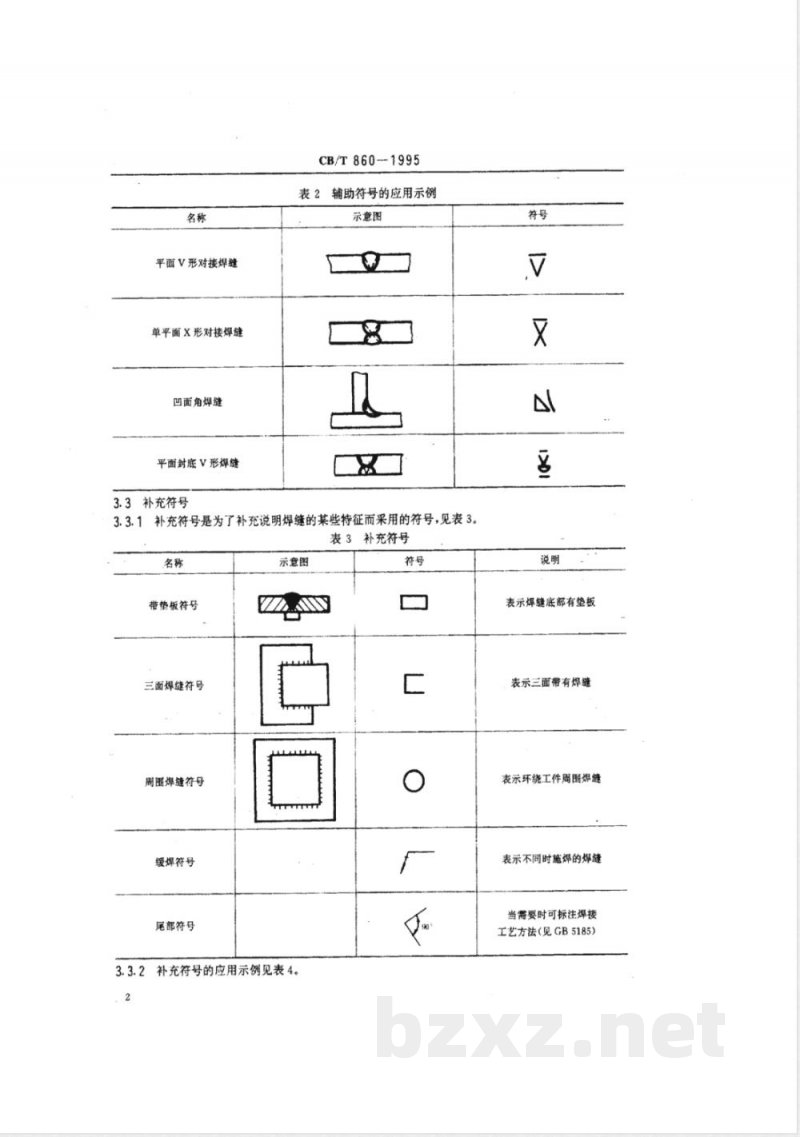

表2辅助符号的应用示例
示意图
3.3补充符号
3.3.1补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。表3补充符号
带垫板符号
三面焊缝符号
周圈焊缝符号
缓焊符号
尾部符号
示意图
3.3.2补充符号的应用示例见表4。2
表示焊缝底部有垫板
表示三面带有焊缝
表示环绕工件周翻焊缝
表示不同时施焊的焊缝
当需要时可标注焊接
工艺方法（见GB5185）
示意图
4焊缝符号在图样上的表示方法
4.1基本要求
CB/T860-1995

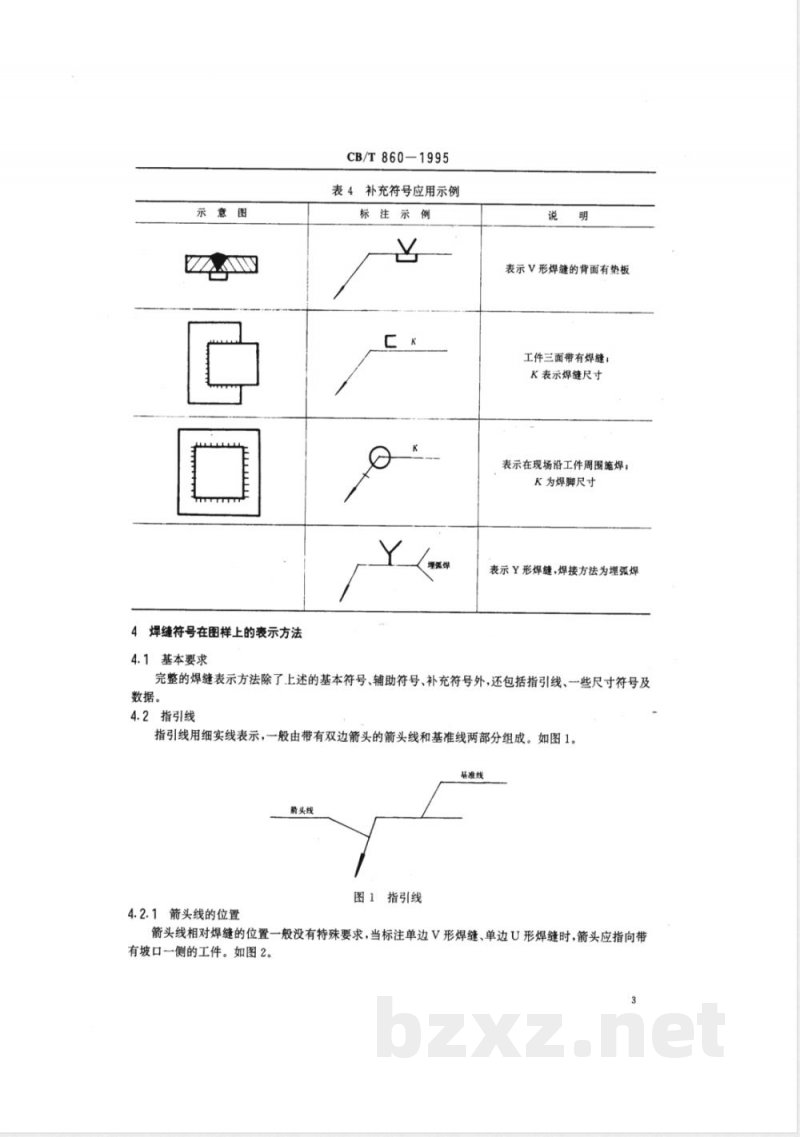

表4补充符号应用示例
标注示例
表示V形焊缝的背面有垫板
工件三面带有焊缝；
K表示焊缝尺寸
表示在现场沿工件周围施焊；
K为焊脚尺寸
表示Y形焊缝，焊接方法为埋弧焊完整的焊缝表示方法除了上述的基本符号、辅助符号、补充符号外，还包括指引线、一些尺寸符号及数据。
4.2指引线
指引线用细实线表示，一般由带有双边箭头的箭头线和基准线两部分组成。如图1。基准线
箭头线
图1指引线
4.2.1箭头线的位置
箭头线相对焊缝的位置一般没有特殊要求，当标注单边V形焊缝、单边U形焊缝时，箭头应指向带有坡口一侧的工件。如图2。
CB/T860--1995
图2箭头线的位置
箭头线应适当倾斜，可绘在基准线的左端或右端，当位置受限制时，允许箭头线弯折一次。如图2所4.2.2基准线的位置
基准线般应保持水平。
4.2.3基本符号与相对基准线的位置当箭头指向焊缝正面时，基本符号应标注在基准线的上面，如图3。当箭头指向焊缝背面时，基本符号应标注在基准线的下面，如图4。标注对称焊缝及双面焊缝时，应在基准线上、下两面同时标注，如图5。V
4.3焊缝尺寸符号及其标注位置
4.3.1焊缝尺寸符号见表5。
工件厚度
根部间隙
坡口深度
表5焊缝尺寸符号
示意图
钝边高度
根部半径
坡口角度
坡口面角度
焊角尺寸
焊缝宽度
焊缝有效厚度
焊缝余高
熔核直径
焊缝长度
焊缝间距
CB/T860-1995
续表5
示意图
交错焊缝
相同焊缝数量
CB/T860-1995
续表5
4.3.2焊缝尺寸符号及数据的标注原则（见图6）焊缝横截面上的尺寸标在基本符号的左侧；b.
焊缝长度方向的尺寸标在基本符号的右侧；示意图
坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧；d．相同焊缝数量符号标在尾部。当箭头线的方向变化时，上述原则不变。a·8·6
P·H·K·H·S·R·C·d(基本符号)XI(e)P·H·K·H·S·R·C·d(基本符号)xI(e)a·p·b
图6＇焊缝尺寸的标注原则
4.3.3焊缝尺寸符号的说明免费标准bzxz.net
4.3.3.1确定焊缝位置的尺寸不在焊缝符号中给出，而将其标注在图样上。4.3.3.2在基本符号的右侧无任何标注又无其他说明时，表示焊缝在工件的整个长度上是连续的。4.3.3.3：在基本符号的左侧无任何标注且无其他说明时，表示对接焊缝要完全焊透。4.3.3.4塞焊缝、槽焊缝带有斜边时，应该标注孔底部的尺寸。5焊接接头焊缝标注方法示例
见附录A（参考件）。
CB/T860-1995
附录A
焊接接头焊缝标注方法示例
（参考件）
A1对接接头焊缝标注方法示例见表A1。表A1对接接头焊缝标注示例
标注方法
A2T形接头焊缝标注方法示例见表A2。Y
标注方法
CB/T860-1995
表A2T形接头焊缝标注示例
标注方法
k-l(e)
CB/T860-1995
续表A2
标注方法
A3角接头焊缝标注方法示例见表A3。10
CB/T860-1995
续表 A2
标注方法
