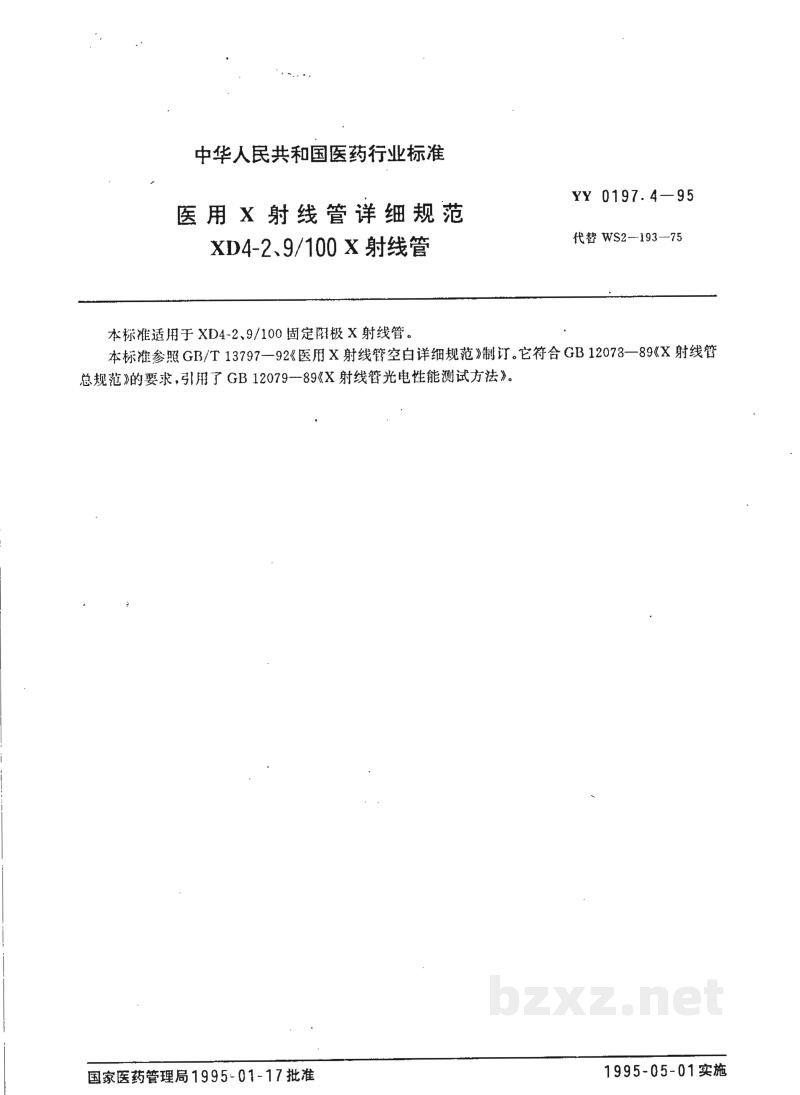

YY 0197.4-1995医用X射线管详细规范 XD4-2、9/100X射线管

中华人民共和国医药行业标准

本标准适用于XD4-2.9/100固定阳极X射线管。

本标准参照GB/T 13797—92《医用X射线管空白详细规范》制订。它符合GB 12078—89《X射线管总规范》的要求，引用了GB 12079—89《X射线管光电性能测试方法》。

国家医药管理局1995-01-17批准 1995-05-01实施

1 说明和结构

管壳材料:玻璃

阳极结构:固定阳极

靶材:钨靶

靶面角:19°

工作绝缘介质:绝缘强度大于35kV/2.5mm的变压器油

冷却方式:油浸自然冷却

5 参考数据

5.1 机械

该管一般安装在X射线管套内;

重量≤1000g。

5.2 贮存环境

应保管在温度不低于-10~40℃,相对湿度不大于80%,无腐蚀气体和通风良好的室内。

5.3 极限值

5.4 光电特性

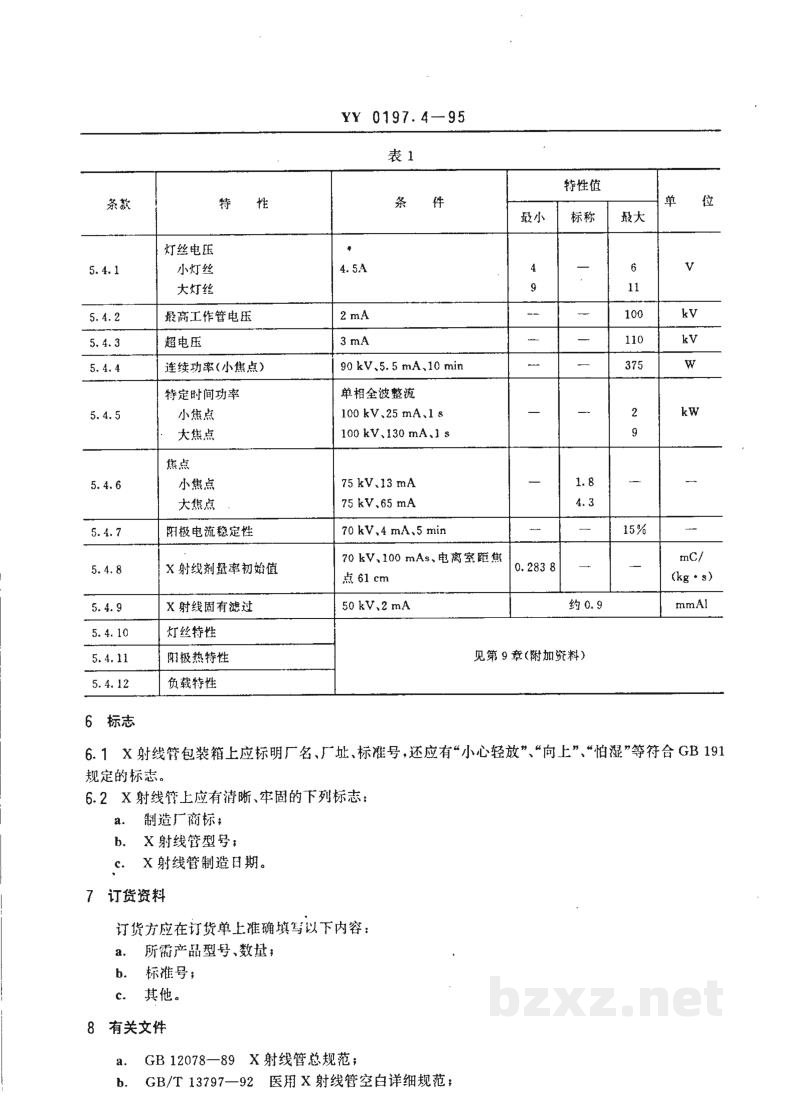

光电特性见表1。

6 标志

6.1 X射线管包装箱上应标明厂名、厂址、标准号，还应有“小心轻放”、“向上”、“怕湿”等符合GB 191规定的标志。

6.2 X射线管上应有清晰、牢固的下列标志：

• 制造厂商标；
• X射线管型号；
• X射线管制造日期。

7 订货资料

订货方应在订货单上准确填写以下内容：

• 所需产品型号、数量；
• 标准号；
• 其他。

8 有关文件

• GB 12078—89 X射线管总规范；
• GB/T 13797—92 医用X射线管空白详细规范；
