YC/T 169.5-2002烟用丝束测定系列标准 第5部分:断裂强度

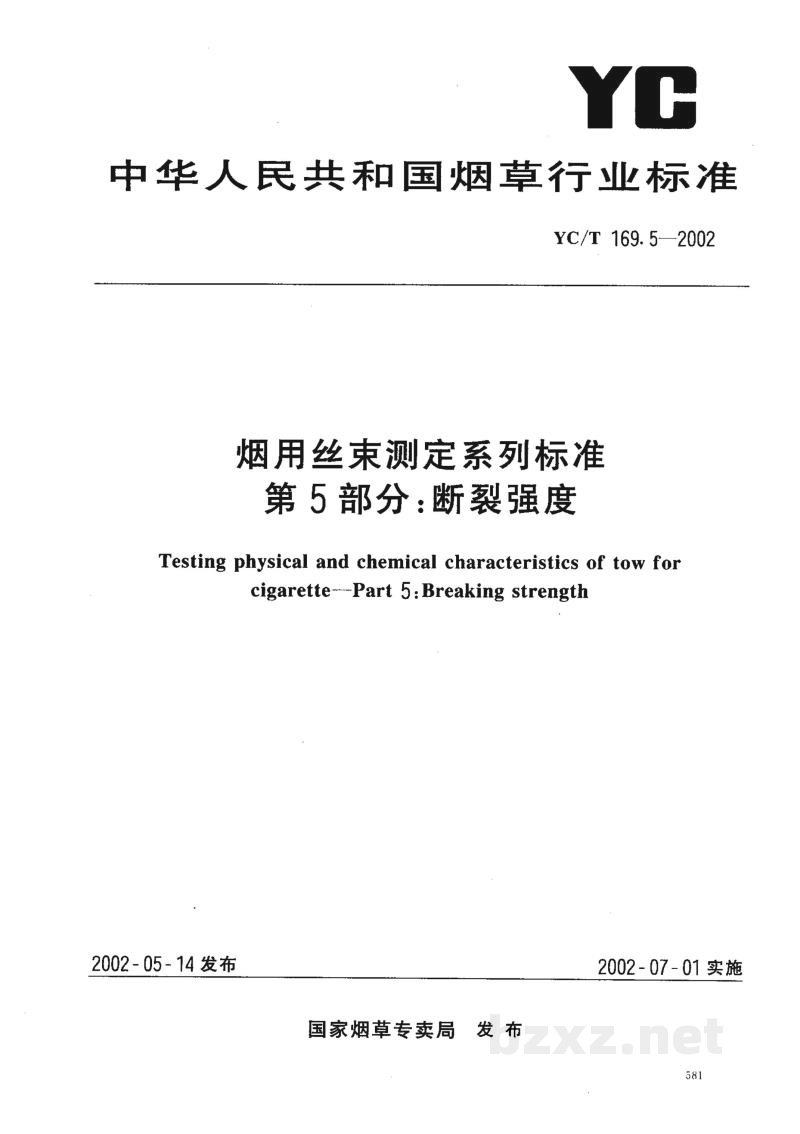

中华人民共和国烟草行业标准

YC/T 169.5—2002

烟用丝束测定系列标准

第5部分：断裂强度

Testing physical and chemical characteristics of tow for cigarette—Part 5:Breaking strength

国家烟草专卖局 发 布

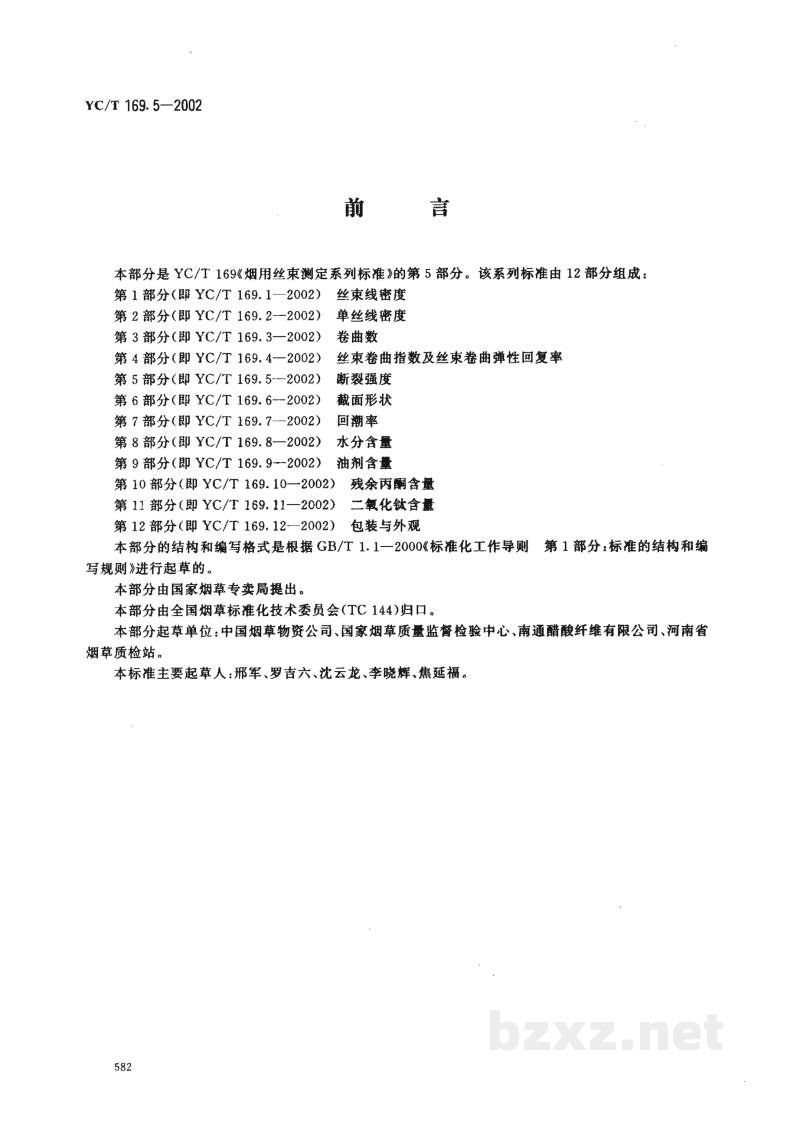

前 言

本部分是 YC/T 169《烟用丝束测定系列标准》的第5部分。该系列标准由12部分组成：

• 第1部分(即YC/T 169.1—2002) 丝束线密度
• 第2部分(即YC/T 169.2—2002) 单丝线密度
• 第3部分(即YC/T 169.3—2002) 卷曲数
• 第4部分(即YC/T 169.4—2002) 丝束卷曲指数及丝束卷曲弹性回复率
• 第5部分(即YC/T 169.5—2002) 断裂强度
• 第6部分(即YC/T 169.6—2002) 截面形状
• 第7部分(即YC/T 169.7—2002) 回潮率
• 第8部分(即YC/T 169.8—2002) 水分含量
• 第9部分(即YC/T 169.9—2002) 油剂含量
• 第10部分(即YC/T 169.10—2002) 残余丙酮含量
• 第11部分(即YC/T 169.11—2002) 二氧化钛含量
• 第12部分(即YC/T 169.12—2002) 包装与外观

本部分的结构和编写格式是根据GB/T 1.1—2000《标准化工作导则 第1部分：标准的结构和编写规则》进行起草的。

本部分由国家烟草专卖局提出。

本部分由全国烟草标准化技术委员会(TC 144)归口。

本部分起草单位：中国烟草物资公司、国家烟草质量监督检验中心、南通醋酸纤维有限公司、河南省烟草质检站。

本标准主要起草人：邢军、罗吉六、沈云龙、李晓辉、焦延福。

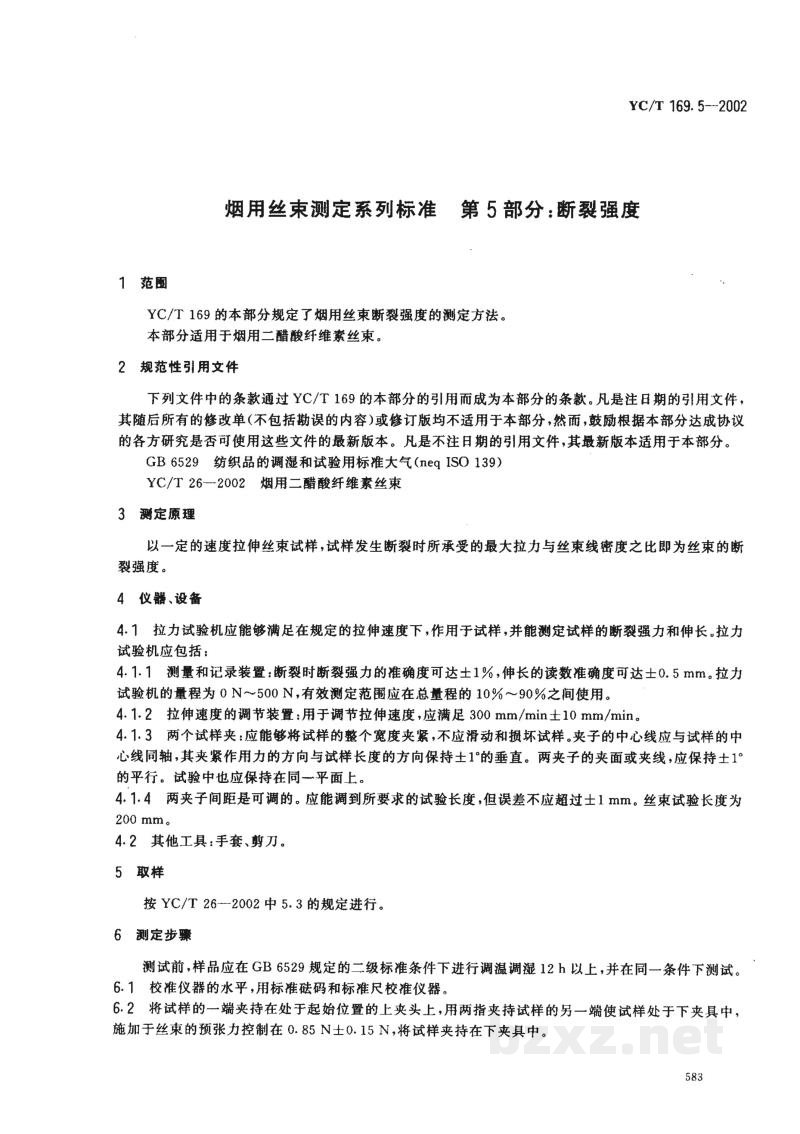

烟用丝束测定系列标准 第5部分：断裂强度

1 范围

YC/T 169的本部分规定了烟用丝束断裂强度的测定方法。

本部分适用于烟用二醋酸纤维素丝束。

2 规范性引用文件

下列文件中的条款通过YC/T 169的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

GB 6529 纺织品的调湿和试验用标准大气(neq ISO 139)

YC/T 26—2002 烟用二醋酸纤维素丝束

3 测定原理

以一定的速度拉伸丝束试样，试样发生断裂时所承受的最大拉力与丝束线密度之比即为丝束的断裂强度。

4 仪器、设备

4.1 拉力试验机应能够满足在规定的拉伸速度下，作用于试样，并能测定试样的断裂强力和伸长。拉力试验机应包括：

4.1.1 测量和记录装置：断裂时断裂强力的准确度可达±1%，伸长的读数准确度可达±0.5 mm。拉力试验机的量程为0 N～500 N，有效测定范围应在总量程的10%～90%之间使用。

4.1.2 拉伸速度的调节装置：用于调节拉伸速度，应满足300 mm/min±10 mm/min。

4.1.3 两个试样夹：应能够将试样的整个宽度夹紧，不应滑动和损坏试样。夹子的中心线应与试样的中心线同轴，其夹紧作用力的方向与试样长度的方向保持±1°的垂直。两夹子的夹面或夹线，应保持±1°的平行。试验中也应保持在同一平面上。

4.1.4 两夹子间距是可调的。应能调到所要求的试验长度，但误差不应超过±1 mm。丝束试验长度为200 mm。

4.2 其他工具：手套、剪刀。

5 取样

按YC/T 26—2002中5.3的规定进行。

6 测定步骤

测试前，样品应在GB 6529规定的二级标准条件下进行调温调湿12 h以上，并在同一条件下测试。

6.1 校准仪器的水平，用标准砝码和标准尺校准仪器。

6.2 将试样的一端夹持在处于起始位置的上夹头上，用两指夹持试样的另一端使试样处于下夹具中，施加于丝束的预张力控制在0.85 N±0.15 N，将试样夹持在下夹具中。
