YC/T 169.11-2002烟用丝束测定系列标准 第11部分:二氧化钛含量

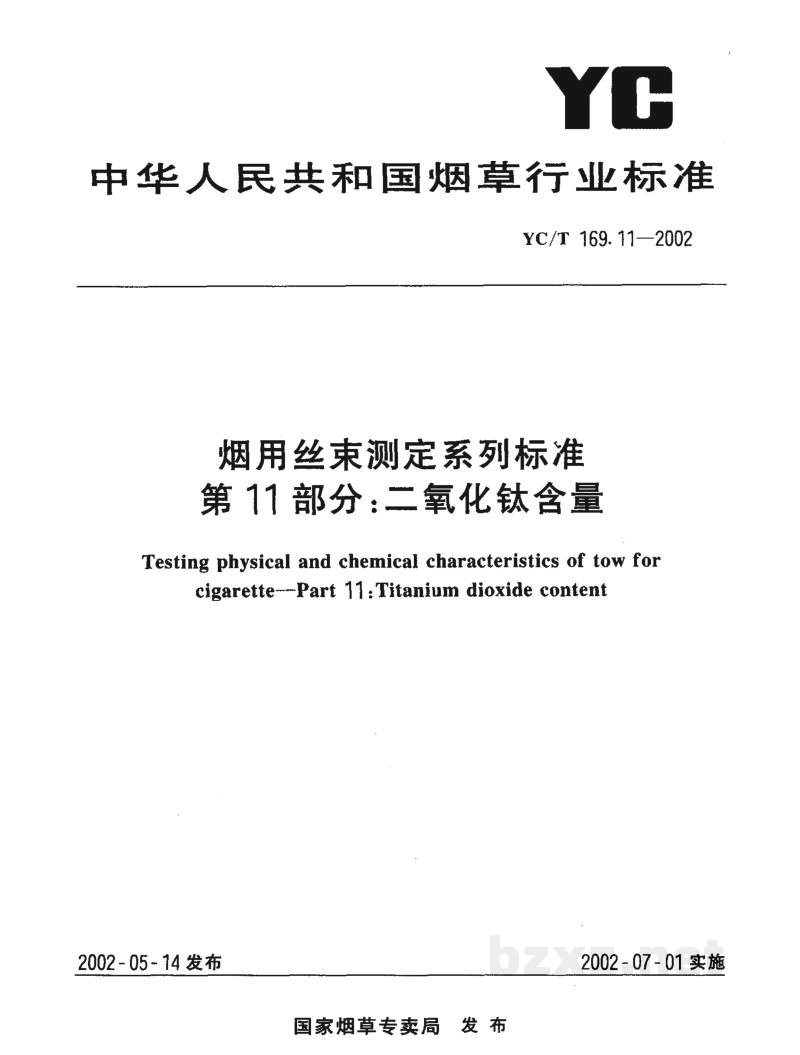

中华人民共和国烟草行业标准

YC/T 169.11—2002

烟用丝束测定系列标准
第 11 部分：二氧化钛含量

Testing physical and chemical characteristics of tow for
cigarette—Part 11: Titanium dioxide content

2002-05-14 发布 2002-07-01 实施

国家烟草专卖局 发 布

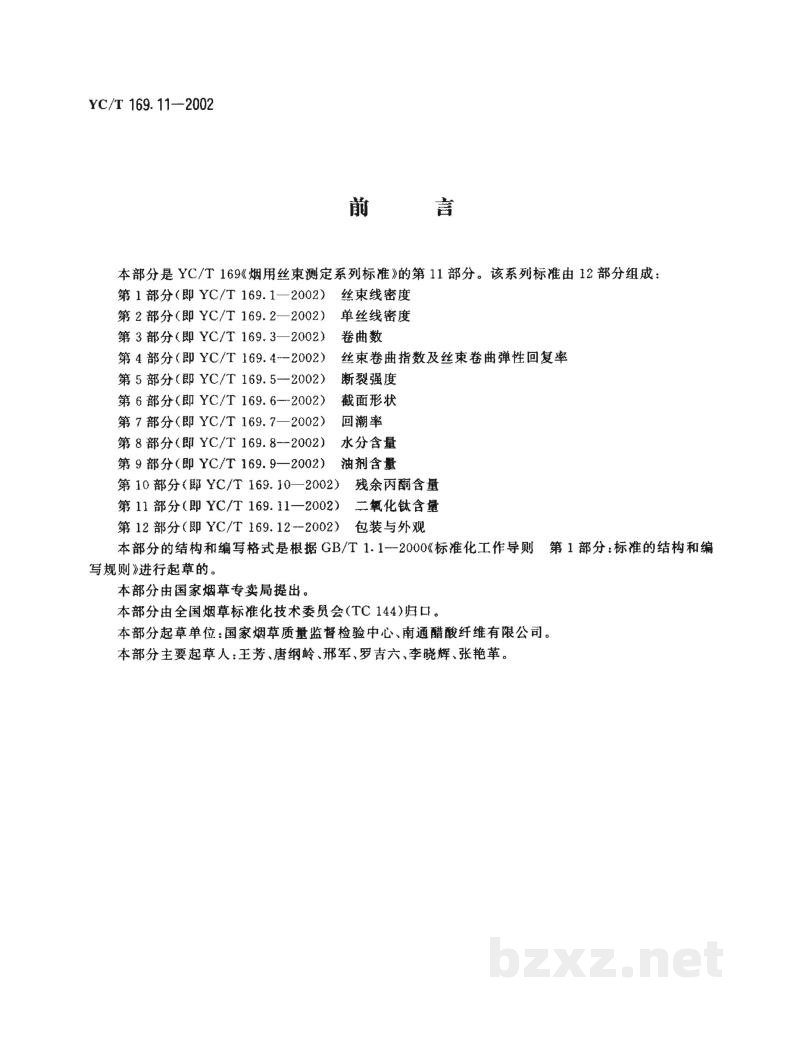

前 言

本部分是 YC/T 169《烟用丝束测定系列标准》的第 11 部分。该系列标准由 12 部分组成：

本部分的结构和编写格式是根据 GB/T 1.1—2000《标准化工作导则 第 1 部分：标准的结构和编写规则》进行起草的。

本部分由国家烟草专卖局提出。

本部分由全国烟草标准化技术委员会(TC 144)归口。

本部分起草单位:国家烟草质量监督检验中心、南通醋酸纤维有限公司。

本部分主要起草人:王芳、唐纲岭、邢军、罗吉六、刘晓辉、张艳革。

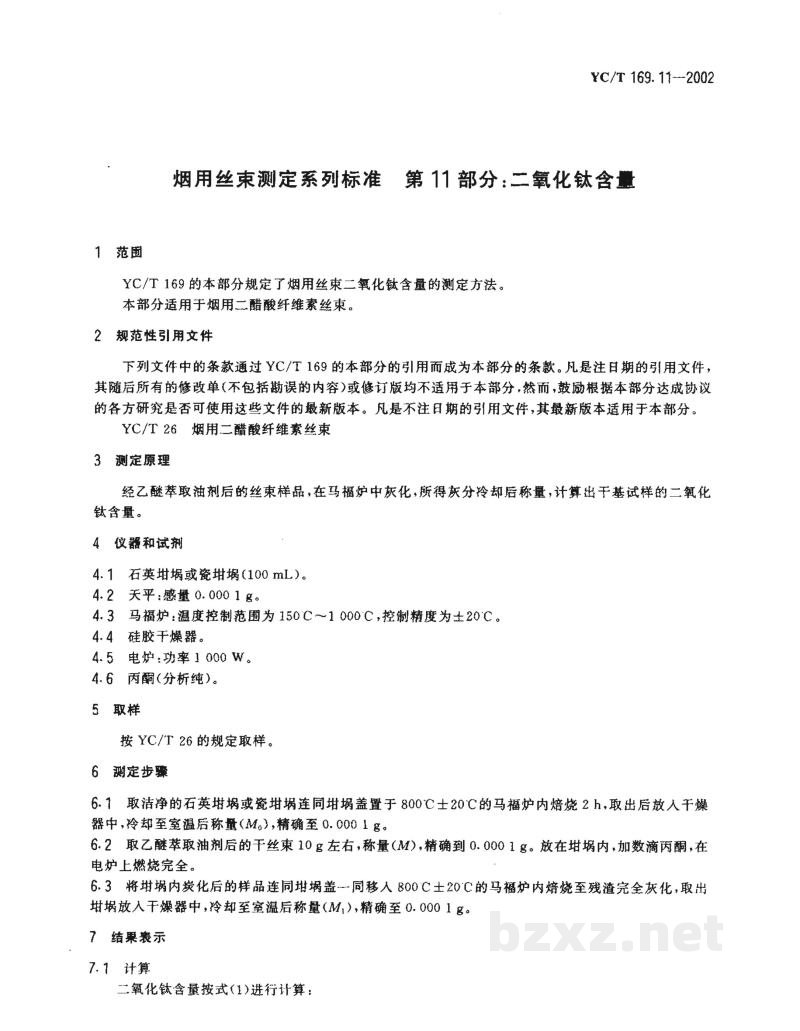

烟用丝束测定系列标准 第11部分：二氧化钛含量

1 范围

YC/T 169的本部分规定了烟用丝束二氧化钛含量的测定方法。

本部分适用于烟用二醋酸纤维素丝束。

2 规范性引用文件

下列文件中的条款通过YC/T 169的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

YC/T 26 烟用二醋酸纤维素丝束

3 测定原理

经乙醚萃取油剂后的丝束样品，在马福炉中灰化，所得灰分冷却后称量，计算出干基试样的二氧化钛含量。

4 仪器和试剂

4.1 石英坩埚或瓷坩埚（100 mL）。

4.2 天平：感量0.000 1 g。

4.3 马福炉：温度控制范围为150 ℃～1 000 ℃，控制精度为±20 ℃。

4.4 硅胶干燥器。

4.5 电炉：功率1 000 W。

4.6 丙酮（分析纯）。

5 取样

按YC/T 26的规定取样。

6 测定步骤

6.1 取洁净的石英坩埚或瓷坩埚连同坩埚盖置于800 ℃±20 ℃的马福炉内焙烧2 h，取出后放入干燥器中，冷却至室温后称量（$M_0$），精确至0.000 1 g。

6.2 取乙醚萃取油剂后的干丝束10 g左右，称量（$M$），精确到0.000 1 g。放在坩埚内，加数滴丙酮，在电炉上燃烧完全。

6.3 将坩埚内炭化后的样品连同坩埚盖一同移入800 ℃±20 ℃的马福炉内焙烧至残渣完全灰化，取出坩埚放入干燥器中，冷却至室温后称量（$M_1$），精确至0.000 1 g。

7 结果表示

7.1 计算

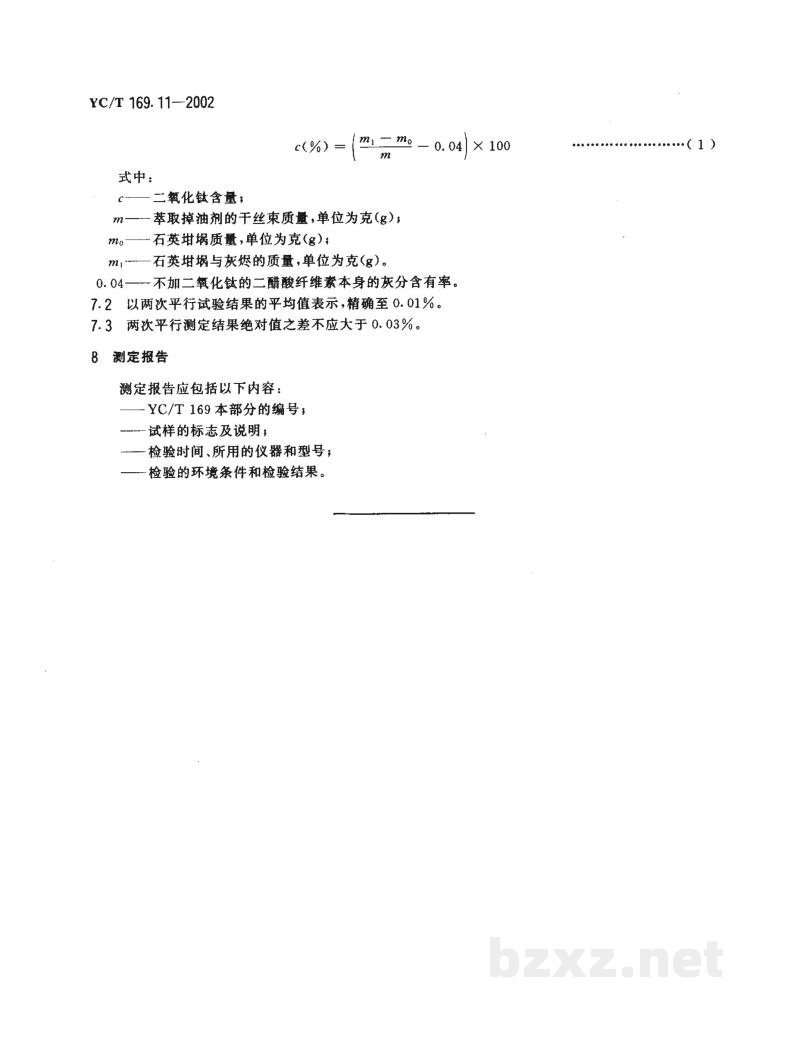

二氧化钛含量按式(1)进行计算：
