基本信息

标准号： YY/T 0173.11-1994

YY/T 0173.11-1994手术器械球面圆柱头鳃轴螺钉

标准类别：医药行业标准(YY)

发布日期：1994-12-19

实施日期：1995-05-01

作废日期：2012-06-01

出版语种：简体中文

下载格式：.zip.pdf

标准分类号

中标分类号：医药、卫生、劳动保护>>医疗器械>>C31一般与显微外科器械

关联标准

替代情况：替代ZB C31003-86;被YY/T 0173-2010代替

出版信息

出版社：中国标准出版社

页数：4页

标准价格：8.0

出版日期：1995-05-01

标准简介

本标准规定了手术器械球面圆柱头鳃轴螺钉的型式和基本尺寸及技术要求。本标准适用于手术器械球面圆柱头鳃轴螺钉(以下简称螺钉)，该螺钉供镶鳃式手术器械紧固鳃部用。

标准内容

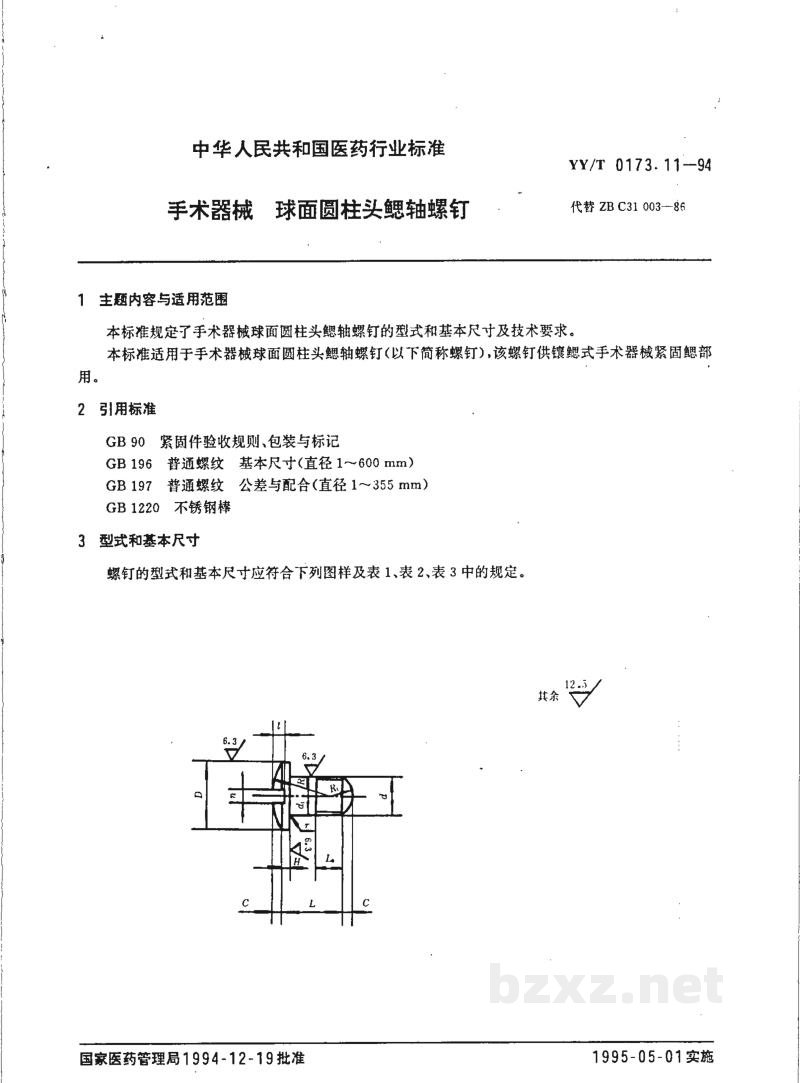

第 1 页

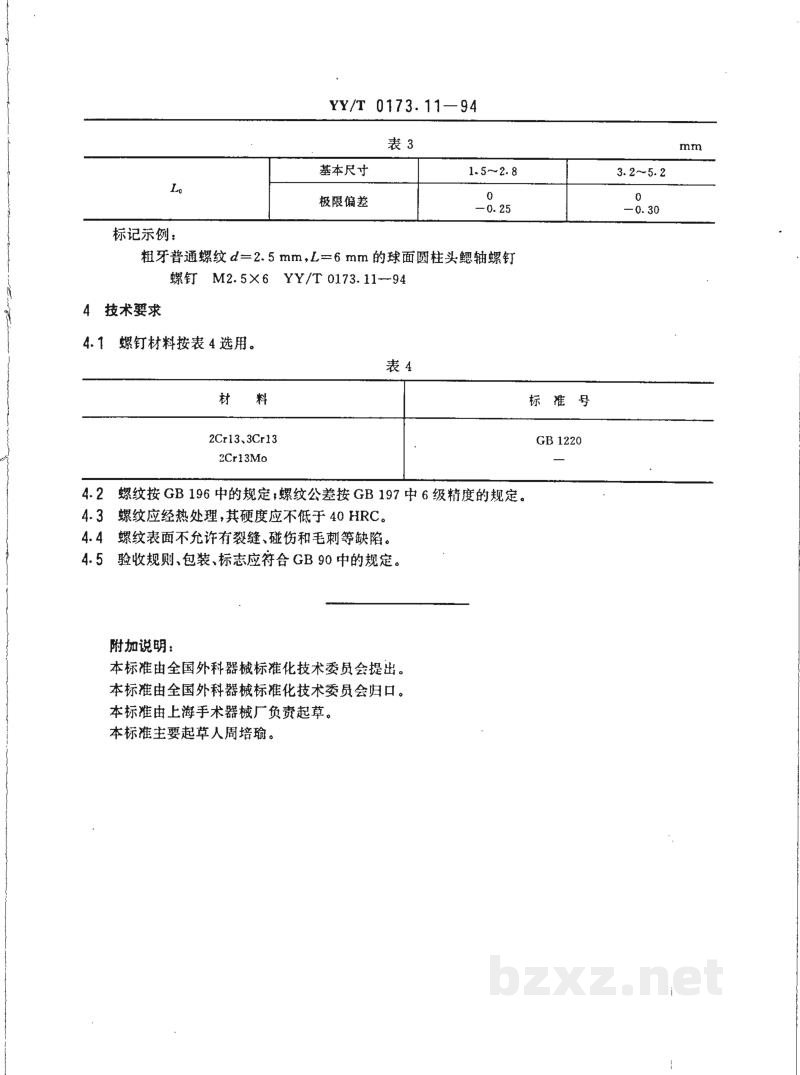

第 2 页
第 3 页

中华人民共和国医药行业标准

手术器械球面圆柱头鳃轴螺钉YY/T 0173.11—94
代替 ZB C31 003-86

1 主题内容与适用范围

本标准规定了手术器械球面圆柱头鳃轴螺钉的型式和基本尺寸及技术要求。

本标准适用于手术器械球面圆柱头鳃轴螺钉(以下简称螺钉),该螺钉供锁鳃式手术器械紧固鳃部用。

2 引用标准

GB 90 紧固件验收规则、包装与标记
GB 196 普通螺纹基本尺寸(直径 1～600 mm)
GB 197 普通螺纹公差与配合(直径 1～355 mm)
GB 1220 不锈钢棒

3 型式和基本尺寸

螺钉的型式和基本尺寸应符合下列图样及表 1、表 2、表 3 中的规定。

YY/T 0173.11—94

表 1

d			1.6	2.0	2.5	3.0	4.0	5.0	6.0
d	d_i	基本尺寸	1.6		2.0	2.5	3.0	4.0	5.0	6.0
极限偏差	d_i	-0.020 -0.080			-0.030 -0.105
D	基本尺寸	3.0		3.6	4.2	5.0	7.0	8.5	10.0
D	极限偏差	-0.020 -0.060		-0.030 -0.078			-0.040 -0.098
H	基本尺寸	0.5		0.6	0.8	1.0	1.2	1.4	1.6
H	极限偏差	+0.060 0
n	基本尺寸	0.4		0.5	0.6	0.8	1.0	1.2	1.5
n	极限偏差	+0.14 0			+0.16 0		+0.25 0
t	基本尺寸	0.6		0.7	0.8	1.0	1.2	1.5	2.0
t	极限偏差	+0.18 -0.10		+0.20 -0.12			+0.30 -0.20
R_≈	3.9				4.2		6.5	9.0	11.5	18.1
R_≈	R_i≈	1.2		1.5	2.0	2.5	3.0	5.0	6.0
起子槽与钉杆中心线间的允许偏差			0.1		0.2		0.3	0.4
C≈		.0.3		0.4	0.5		0.7		0.8
C≈	r≈		0.2

表 2

L	基本尺寸	极限偏差	1.6	2.0	2.5	3.0	4.0	5.0
L	d
		L_a
3.6	+0.30 0	1.5
4.0		1.6	1.7
4.5			1.9	2.4
5.0			2.0	2.5	2.5
5.5				2.6	2.6
6.0				2.8	2.8	2.8
7.0	+0.36 0			3.2	3.2	3.2	3.6
8.0				3.4	3.4	3.4	4.0	4.0
9.0					3.8	3.8	4.2	4.2
10.0					4.0	4.0	4.5	4.5
11.0	+0.43 0						4.8	4.8
12.0	+0.43 0						5.2	5.2

$L_{\text{e}}$	表 3
基本尺寸	1.5~2.8	3.2~5.2
	极限偏差	$0$ $-0.25$	$0$ $-0.30$

表 4
材料	标准号
2Cr13、3Cr13 2Cr13Mo	GB 1220 —
