标准内容

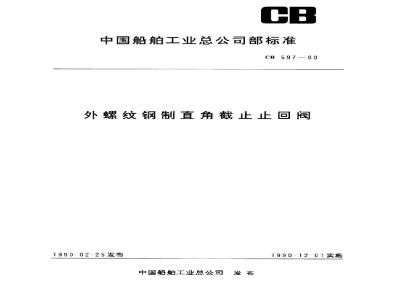

中国船舶工业总公司部标准
CB597—90
外螺纹钢制直角截止止回阀
1990-02-25发布
中国船舶工业总公司发布
1990-12-01实施
中国船舶工业总公司部标准
外螺纹钢制直角截止止回阀
1主题内容与适用范围
CB597—90bzxz.net
分类号：U52
代替CB597-77
本标准规定了外螺纹钢制直角截止止回阅（以下简称截止止回阀）的产品分类、技术要求、试验方法及检验规则等。
本标准适用于水下舰船介质为合成锭子油的液压系统。2
引用标准
GB3032
船舶管路附件的标志
船舶管路阅件通用技术条件
管子平肩螺纹接头
产品分类
3.1截止止回阀的基本参数
公称压力
公称通径
PN=10MPa
DN=10~32mm
3.2截止止回阀的结构
截止止回阀的结构按图！，
中国船舶工业总公司1990-02-25批准1990-12-01实施
报手尺寸S：
3.2.2截止止回阀的结构尺寸按表1。公称通径
结构尺寸
3.3标记示例
M39×2
CB597-—90
螺纹接头
公称压力PN=10MPa、公称通径DN=25mm的外螺纹钢制直角截止止回阀，截止止回阀25CB597—90
4技术要求
4.1主要零件的材料按表2。
零件名称
优质碳素结构钢
不锈钢
锰黄铜
优质碳索结构钢
制造要求按GB600的规定。
性能要求按GB600的规定
CB597—90
HMn58-2
与截止止回阀配合的管子螺纹接头按CB56规定。试验方法
试验的一般要求按GB600规定。
5.2强度和材料紧密性的液压试验按GB600规定。5.3液压封性试验按GB600规定。6
检验规则
标准号
GB699-65
GB1220—84
GB4426—84
GB699-65
每只截止止回阅应由制造厂质量检验部门进行检验，并出具合格证书，检验项目按表3。表3
标志、包装
外观检查
强度和材料紧密度液压试验
液压密封性试验
标志按GB3032规定。
包装按GB600规定。
附加说明：
本标准由中国船舶工业总公司603研究所提出。本标准电武昌造船厂归口。
本标准由中国船舶工业总公司七〇四研究所负责起草。本标准主要起草人张效欧。
本标准有统一施工图纸提供。
应符合4.2条规定
应符合5.2条规定
应符合5.3条规定
