标准号： CB/T 3196-1995
中文名称：法兰铸钢海水截止阀
标准类别：船舶行业标准(CB)
英文名称： Flange cast steel seawater stop valve
标准状态：现行
发布日期：1995-12-19
实施日期：1996-08-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：1066087
标准分类号
标准ICS号：造船和海上建筑物>>船舶和海上建筑物综合>>47.020.30管路系统
中标分类号：船舶>>船舶管路附件>>U52船用阀件
关联标准
替代情况：CB* 3196-83
出版信息
出版社：中国标准出版社
页数：7页
标准价格：8.0 元
出版日期：1996-08-01
相关单位信息
起草人：单广文、吴绍曾
起草单位：大连船用阀门厂、603所
归口单位：中国船舶工业总公司603所
提出单位：全国船用机械标准化技术委员会管系附件分技术委员会
发布部门：中国船舶工业总公司
标准简介
本标准规定了法兰连接尺寸按GB 569、GB 2501的法兰铸钢海水截止阀的产品分类、技术要求、试验方法、检验规则、标志、包装。本标准适用于介质为淡水，海水的船舶管路系统。 CB/T 3196-1995 法兰铸钢海水截止阀 CB/T3196-1995 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

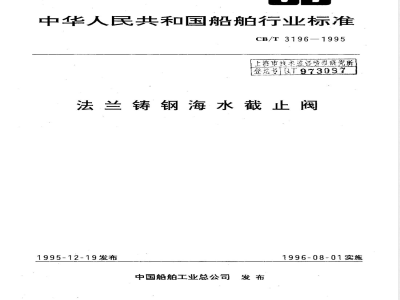

中华人民共和国船舶行业标准
