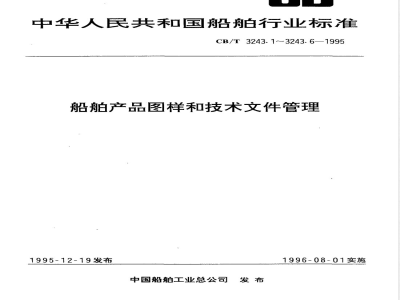

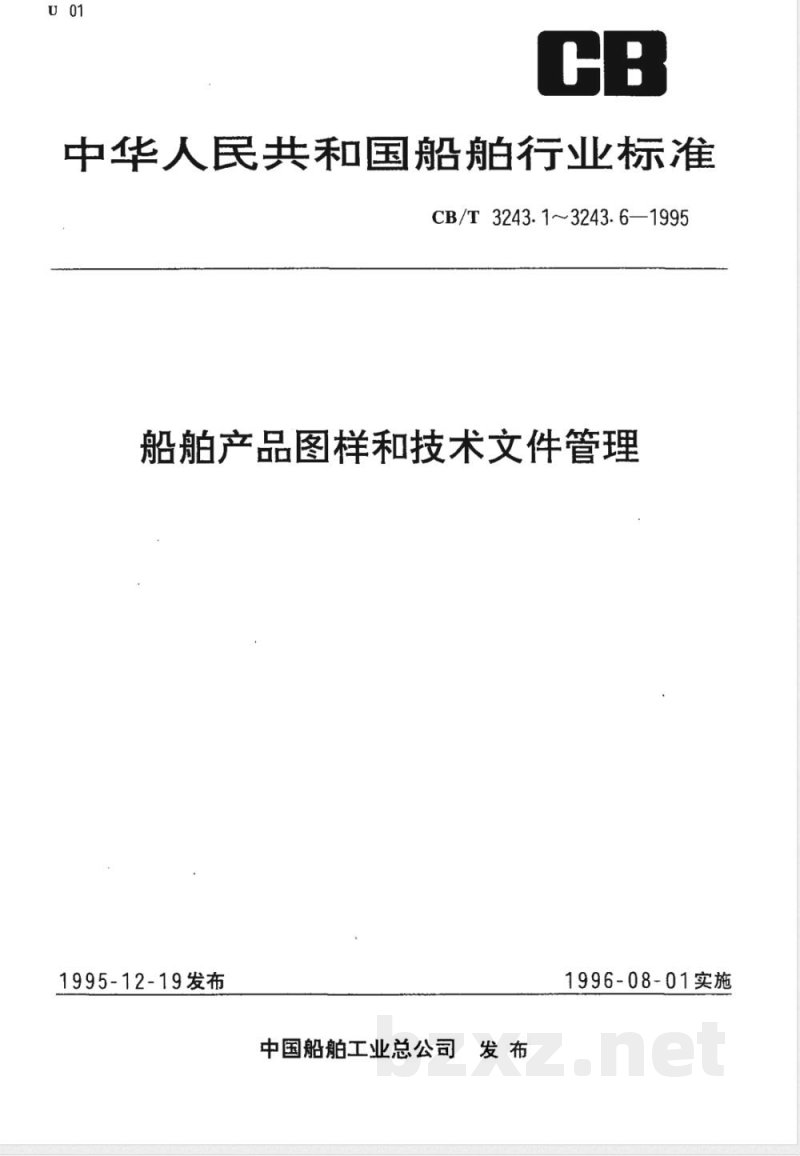

中华人民共和国船舶行业标准
CB/T 3243.1~3243.6—1995
船舶产品图样和技术文件管理
1995-12-19发布
中国船舶工业总公司发 布
1996-08-01实施
CB/T3243.6--1995

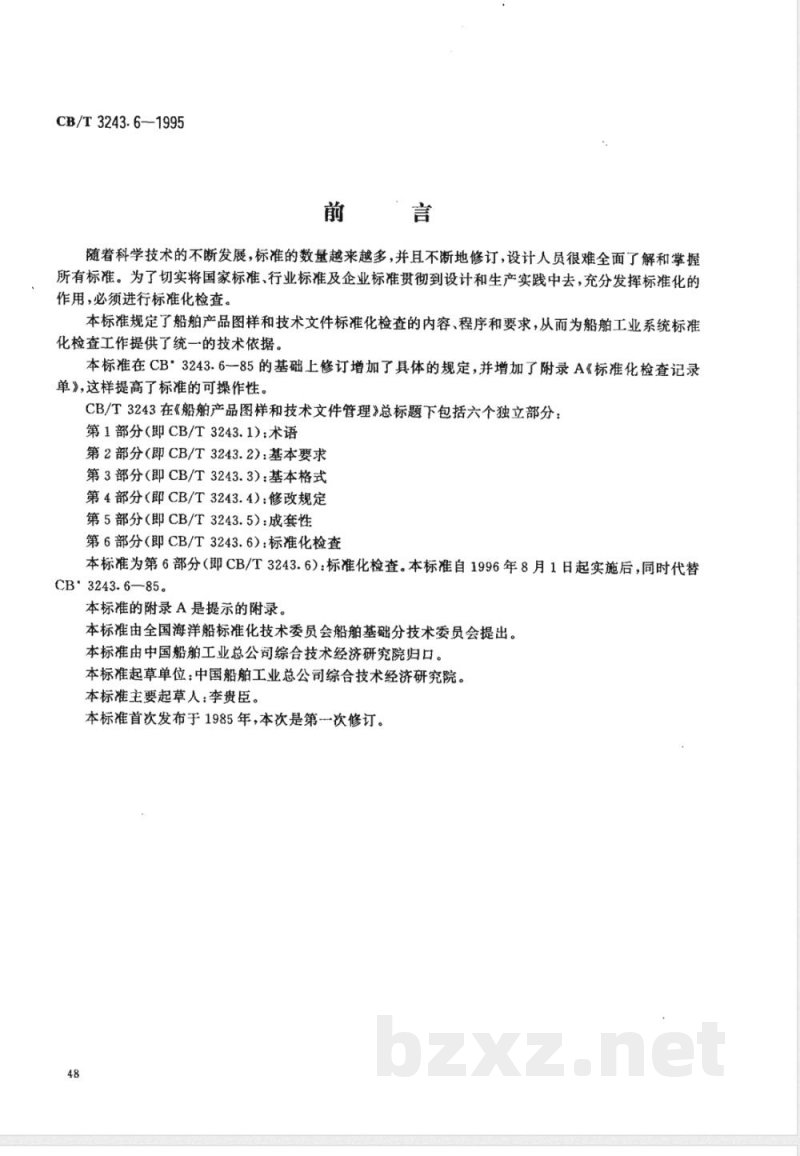

随着科学技术的不断发展，标准的数量越来越多，并且不断地修订，设计人员很难全面了解和掌握所有标准。为了切实将国家标准、行业标准及企业标准贯彻到设计和生产实践中去，充分发挥标准化的作用，必须进行标准化检查。
本标准规定了船舶产品图样和技术文件标准化检查的内容、程序和要求，从而为船舶工业系统标准化检查工作提供了统一的技术依据。本标准在CB3243.6一85的基础上修订增加了具体的规定，并增加了附录A《标准化检查记录单》，这样提高了标准的可操作性。CB/T3243在《船舶产品图样和技术文件管理》总标题下包括六个独立部分：第1部分（即CB/T3243.1）：术语第2部分（即CB/T3243.2)：基本要求第3部分（即CB/T3243.3）：基本格式第4部分（即CB/T3243.4）：修改规定第5部分（即CB/T3243.5）：成套性第6部分（即CB/T3243.6）：标准化检查本标准为第6部分（CB/T3243.6)：标准化检查。本标准自1996年8月1日起实施后，同时代替CB*3243.6—85。
本标准的附录A是提示的附录。
本标准由全国海洋船标准化技术委员会船舶基础分技术委员会提出。本标准由中国船舶工业总公司综合技术经济研究院归口。本标准起草单位：中国船舶工业总公司综合技术经济研究院。本标准主要起草人：李贵臣。
本标准首次发布于1985年，本次是第一次修订。48

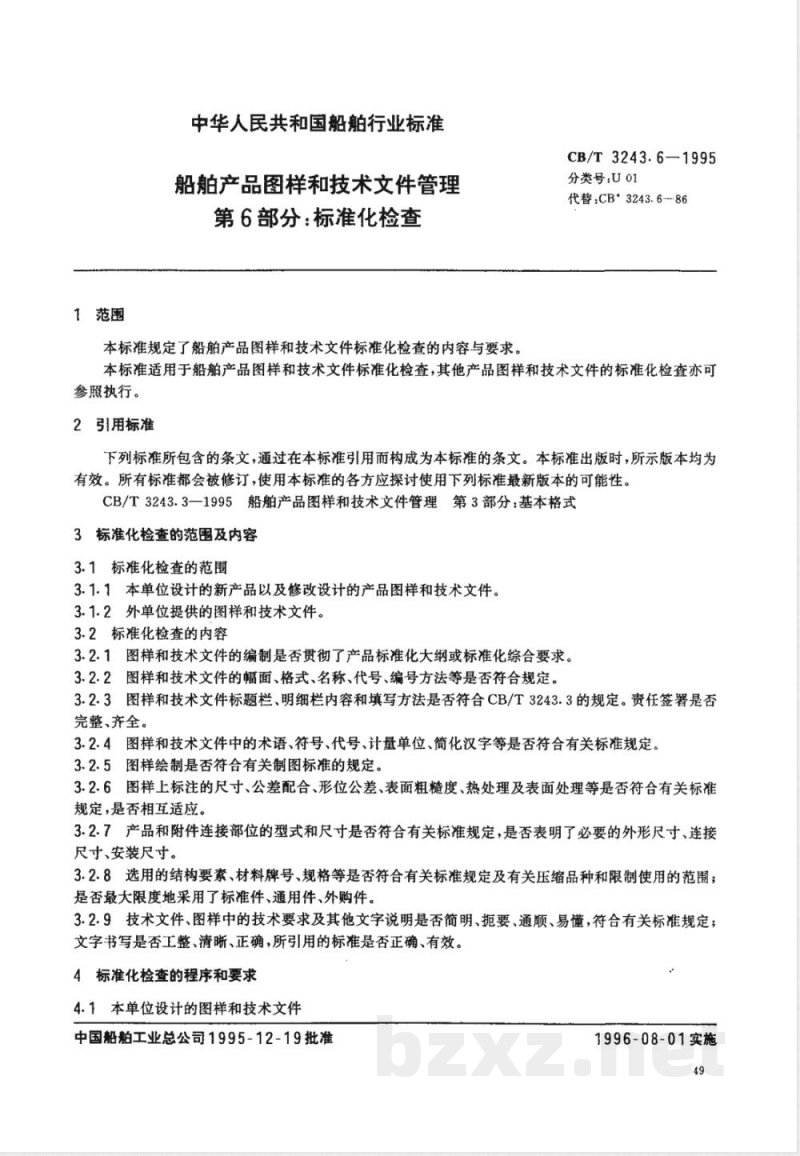

中华人民共和国船舶行业标准
船舶产品图样和技术文件管理
第6部分：标准化检查
本标准规定了船舶产品图样和技术文件标准化检查的内容与要求。CB/T3243.6—1995
分类号：U01
代替：CB*3243.6-86
本标准适用于船舶产品图样和技术文件标准化检查，其他产品图样和技术文件的标准化检查亦可参照执行。
2引用标准bzxZ.net
下列标准所包含的条文，通过在本标准引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。CB/T3243.3一1995船舶产品图样和技术文件管理第3部分：基本格式3标准化检查的范围及内容
3.1标罹化检查的范围
3.1.1本单位设计的新产品以及修改设计的产品图样和技术文件。3.1.2外单位提供的图样和技术文件。3.2标准化检查的内容
3.2.1图样和技术文件的编制是否贯彻了产品标准化大纲或标准化综合要求。3.2.2图样和技术文件的幅面、格式、名称、代号、编号方法等是否符合规定。3.2.3图样和技术文件标题栏、明细栏内容和填写方法是否符合CB/T3243.3的规定。责任签署是否完整、齐全。
3.2.4图样和技术文件中的术语、符号、代号、计量单位、简化汉字等是否符合有关标准规定，3.2.5图样绘制是否符合有关制图标准的规定。3.2.6图样上标注的尺寸、公差配合、形位公差、表面粗糙度、热处理及表面处理等是否符合有关标准规定，是否相互适应。
3.2.7产品和附件连接部位的型式和尺寸是否符合有关标准规定，是否表明了必要的外形尺寸、连接尺寸、安装尺寸。
3.2.8选用的结构要素、材料牌号、规格等是否符合有关标准规定及有关压缩品种和限制使用的范围；是否最大限度地采用了标准件、通用件、外购件。3.2.9技术文件、图样中的技术要求及其他文字说明是否简明、扼要、通顺、易懂，符合有关标准规定；文字书写是否工整、清晰、正确，所引用的标准是否正确、有效。4标准化检查的程序和要求
4.1本单位设计的图样和技术文件中国船舶工业总公司1995-12-19批准1996-08-01实施
CB/T3243.6--1995

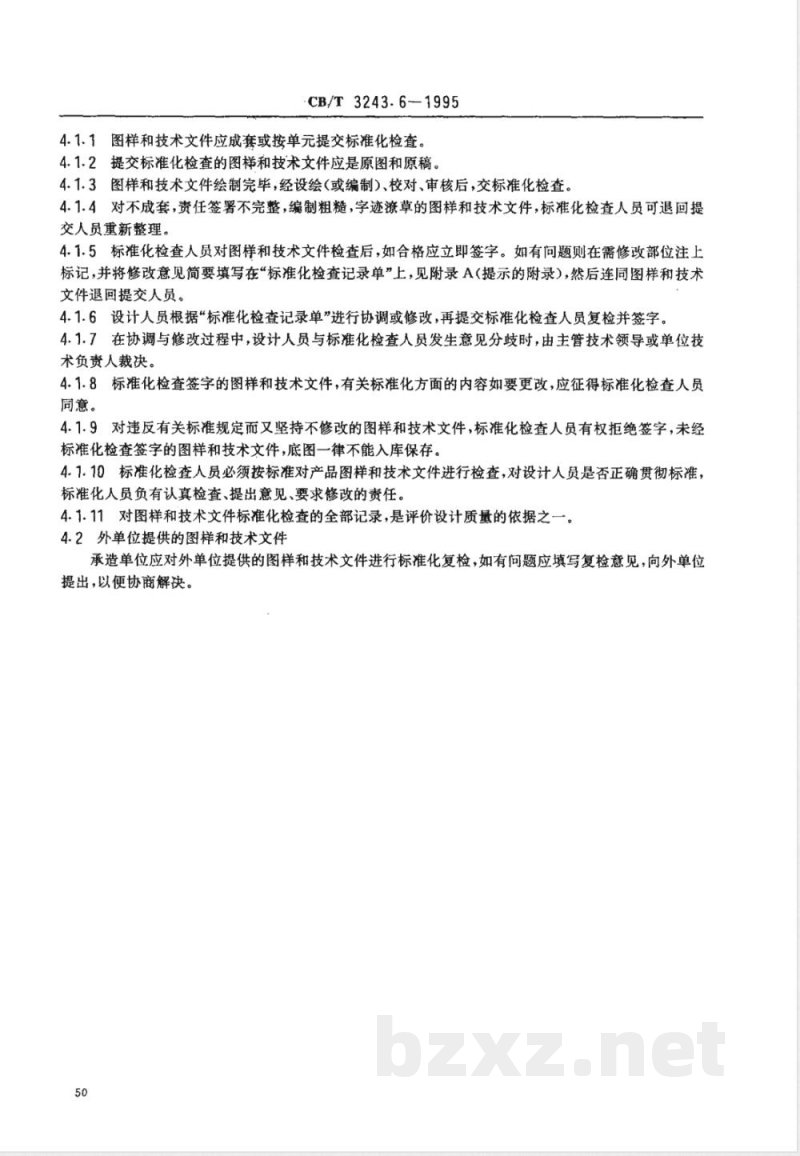

4.1.1图样和技术文件应成套或按单元提交标准化检查。4.1.2提交标准化检查的图样和技术文件应是原图和原稿。4.1.3图样和技术文件绘制完毕，经设绘(或编制)、校对、审核后，交标准化检查。4.1.4对不成套，责任签署不完整，编制粗糙，字迹滚草的图样和技术文件，标准化检查人员可退回提交人员重新整理。
4.1.5标准化检查人员对图样和技术文件检查后，如合格应立即签字。如有问题则在需修改部位注上标记，并将修改意见简要填写在“标准化检查记录单”上，见附录A（提示的附录），然后连同图样和技术文件退回提交人员。
4.1.6设计人员根据“标准化检查记录单”进行协调或修改，再提交标准化检查人员复检并签字。4.1.7在协调与修改过程中，设计人员与标准化检查人员发生意见分歧时，由主管技术领导或单位技术负责人裁决。
4.1.8标准化检查签字的图样和技术文件，有关标准化方面的内容如要更改，应征得标准化检查人员同意。
4.1.9对违反有关标准规定而又坚持不修改的图样和技术文件，标准化检查人员有权拒绝签字，未经标准化检查签字的图样和技术文件，底图一律不能入库保存。4.1.10标准化检查人员必须按标准对产品图样和技术文件进行检查，对设计人员是否正确贯彻标准，标准化人员负有认真检查、提出意见、要求修改的责任。4.1.11对图样和技术文件标准化检查的全部记录，是评价设计质量的依据之一。4.2外单位提供的图样和技术文件承造单位应对外单位提供的图样和技术文件进行标准化复检，如有问题应填写复检意见，向外单位提出，以便协商解决。
产品名称：
图号或文件号
标准化检查：(签字及日期)
CB/T3243.6—1995

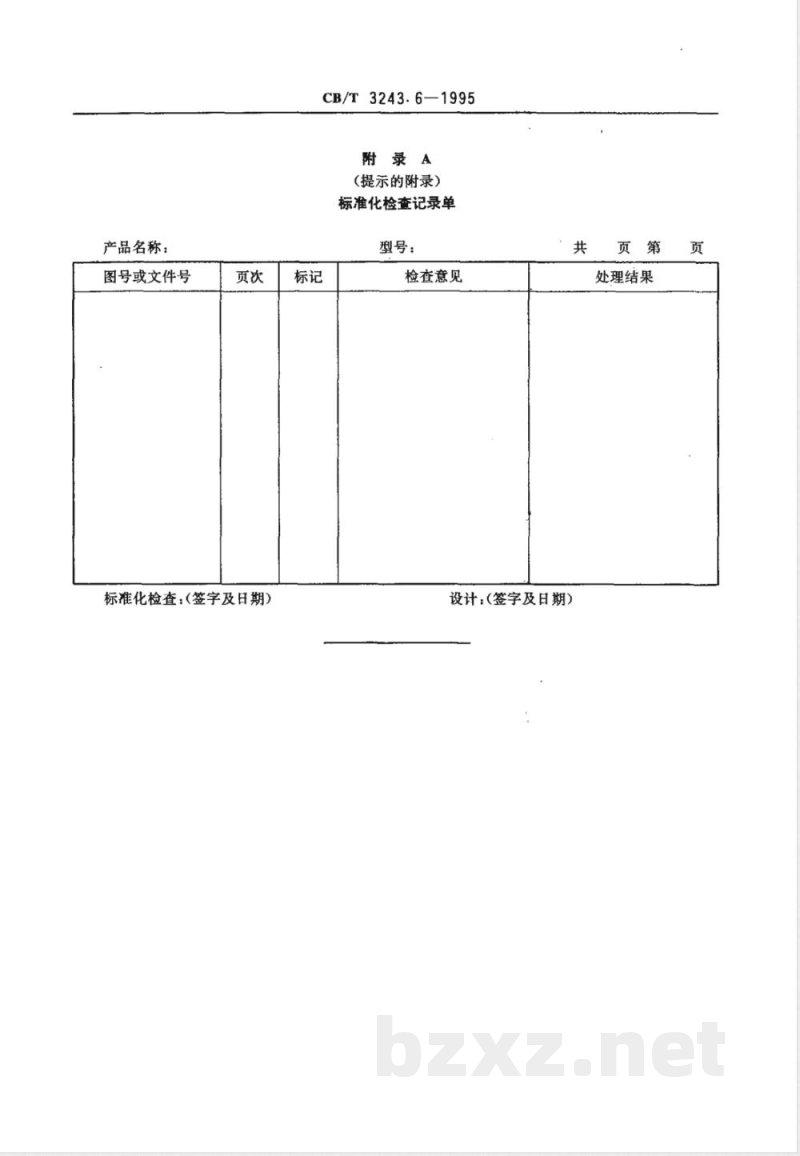

附录A
（提示的附录）
标准化检查记录单
型号：
检查意见
共页第
处理结果
设计：(签字及日期）
