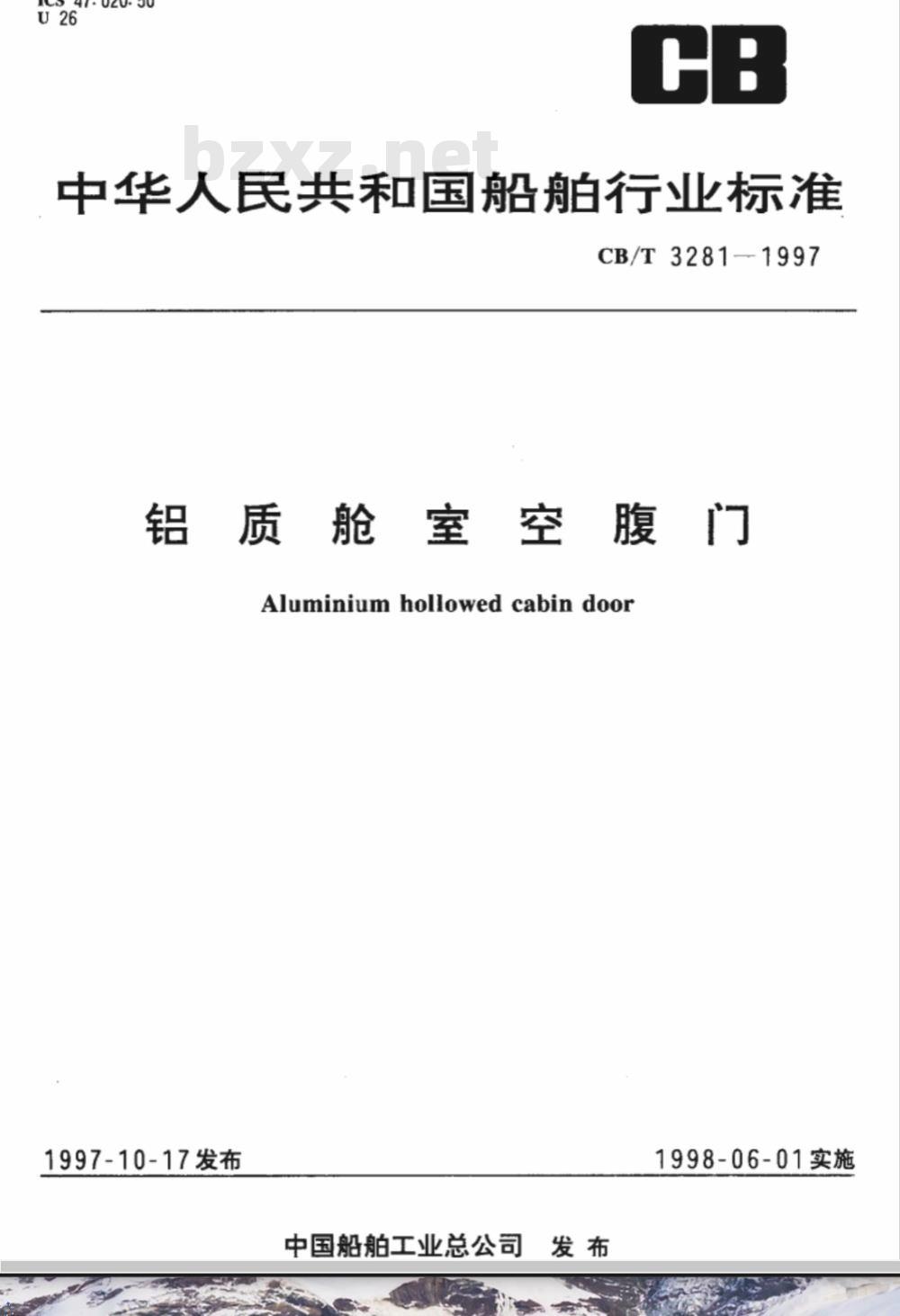

中华人民共和国船舶行业标准
CB/T3281—1997
铝质舱室空腹门
Aluminiumhollowedcabindoor
1997-10-17发布
中国船舶工业总公司发布
1998-06-01实施
CB/T3281-1997
本标准是对CB＇3281-85&铝质舱室空腹门的修订。原标准门框、门板的强度不够，当有绝缘层时，门框安装很不方便，针对上述情况，为满足客户使用要求，把原标准AB、C三型改为AD、AJ、BD、BJ、CD和CJ等六种型式。增添了门扇框架纵向构件，增加了门扇框架强度，从而增加了标准的实用性。原标准规定铝质零部件仅用氧化处理方法达到防腐目的，修订后，除氧化处理方法外，还引进了整体喷塑的新工艺。
本标准从生效之日起，同时代替CB·3281一85。本标准由全国船舶装标准化技术委员会提出。本标准由江南造船集团有限责任公司归口。本标准起草单位：芜湖造船厂、姜堰市船用炳装件厂、中国船舶总公司综合技术经济研究院。本标准主要起草人：季锡珊、翁惠生、黄光杰、邵国英。范围
中华人民共和国船舶行业标准
铝质舱室空腹门
Aluminium hollowed cabin door:CB/T3281--1997
分类号：U26
代替CB'3281—85
本标准规定了铝质舱室空腹门（以下简称空腹门的产品分类、技术要求、试验方法、检验细则、标志、包装、运输和贮存。
本标准适用于具有C级防火分隔要求的船舶舱室及水上建筑物和通道安装的铝质舱室空腹门。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191一90包装储运图示标志
GB1238一76金属镀层及化学处理表示方法GB11874—89
3产品分类
船用门和窗开启方向和符号标志铝质舱室空腹门的型式与主要尺寸按表1和图1～图6。表1空腹门型式和尺寸
通孔尺寸
单壁铝质空腹门
绝缘壁铝质空腹门
单壁带应急通孔铝质空腹门
绝缘壁带应急通孔铝质空腹门
单壁带通风栅铝质空腹门
绝缘壁带通风栅铝质空腹门
600×1600
650×1650
700×1750
800×1750
600×1600
650×1650
700X1750
800X1750
600×1600
650X1650
700×1750
800×1750
注：表中重量为门扇和门棍的总重量，但不包括装饰框的重量。中国船舶工业总公司1997-10-17批准门扇尺寸
624X1624
674X1674
724X1774
824X1774
624X1624
674×1674
724X1774
824X1774
624X1624
674X1674
724X1774
824X1774
圈壁开孔尺寸
680×1680
730×1730
780×1830
880×1830
680×1680
730×1730
780×1830
880×1830
680X1680
730X1730
780X1830
880×1830
1998-06-01实施
3.2AD型空腹门的结构型式按图1。00
CB/T3281-1997
1·门框；2-缓冲橡胶；3-门扇；4—船用门锁；5--旗铰链；6-覆板；7-门槛包板图1
3.3AJ型空腹门的结构型式按图2。IA
CB/T3281-1997
1一门框：2一级冲棉胶：3一门扇：4-船用门锁；5--旗铰链：6覆板：7一门橙包板图2
3.4BD型空腹门的结构型式按图3。I
CB/T32811997
1门框+2—缓冲橡胶；3-门扇；4船用门锁；5-应急通孔；6--旗铰链；7-覆板；8--门槛包板图3
3.5BJ型空腹门的结构型式按图4。1A
CB/T3281-1997
1-门框；2—缓冲橡胶；3-门扇：4—船用门锁；5—应急通孔：6—旗链；7覆板，8—门槛包板图4
3.6CD型空腹门的结构型式按图5。IA
CB/T3281-1997
1—门框；2—缓冲橡胶；3—门扇；4一船用门锁；5—通风栅；6-旗铰链；7--覆板；8一门槛包板图5
3.7CJ型空腹门的结构型式按图6。1A
CB/T3281-1997
65~260
1门框；2—缓冲橡胶；3--门扇；4—船用门锁；5—通风栅；6—旗铰链；7—覆板；8—门槛包板图6
3.8铝质空腹门的开启方法
CB/T3281--1997
门的开启方向定义和符号按GB11874规定。3.9标记示例
通孔尺寸为650mm×1650mm顺时针方向内开的绝缘壁带应急通孔铝质舱室空腹门：铝质空腹门BJ650×1650-6.0CB/T3281--1997通孔尺寸为700mm×1750mm逆时针方向外开的绝缘壁带通风栅铝质舱室空腹门：铝质空腹门CJ700×1750-5.1CB/T328119974
技术要求
铝质舱室空腹门的主要零件材料按表2。表2空腹门零件材料
零件名称
门框、门扇框架
门板、连接板
船用门锁、门槛包板、旗饺链
可调通风栅
带通风栅船用门应急通孔
铝合金
铝合金
不锈钢
铝合金
不锈钢
4.2铝质空腹门应做强度试验，确保门扇的强度要求。4.3铝质空腹门应做启闭试验，确保门扇开关的灵活性。4.4门扇和门框的外表面不得有拉毛、划痕、凹坑等缺陷。材
ICr18Nig此内容来自标准下载网
标准号
GB3190—82
GB3190—82
GB4237-92
GB3190—82
GB4237—92
4.5开关时，门扇和门框及其附件不得产生变形、松动等缺陷；且应保证灵活、无异常响声；关闭时，锁舌应能轻松插入锁舌扣内。
铝质空腹门的外形尺寸公差要求应按表3的规定。4.6
表3铝质空腹门外形尺寸偏差
门扇长L：
门扇宽B
门扇、门框对角线长
门扇、门框厚度
门房与门框间隙
门扇、门框直线度
门扇、门框平面度
注：平面度的测量法采用对角拉线，测量其两对角线中点之间的距离。4.7通风栅的开关装置应启闭灵活，应急通孔格栅开启后应能轻松推开偏差
4.8铝合金型材表面应按照GB1238一76中D、Y、GF、B进行阳极氧化处理。空腹门制成后亦可作整体喷塑处理。
5试验方法
5.1强度试验
如图7所示，门框水平放于支承台上，使门扇与门框成60°开启状态，对门自行关闭，这样反复进行三次，结果应符合4.5条要求。
5.2启闭试验
CB/T3281-1997
支承台
空腹门在关闭方向的反向倾斜3.5°开启、关闭，反复动作三次，观察门扇开启关闭情况，结果应符合4.5条要求。
6检验规则
6.1型式检验
6.1.1有下列情况之一时，应进行型式检验：a）新产品定型或老产品转厂生产的试制鉴定；b）产品结构、材料、工艺有较大的改变等；c）根据主管部门要求，定期进行；d）产品长期停产，恢复正常生产时。6.1.2型式检验项目按第4章要求，试验方法按第5章规定。6.1.3每一批空腹门按10%～15%进行抽样检验，但至少不应少于一扇。6.2出厂检验
6.2.1每扇门出厂前均应按4.1、4.3、4.4、4.5条规定的技术要求进行检验。6.2.2如检验不合格，允许修补后再复验，复验合格方可出厂。7标志、包装、运输和贮存
7.1标志
每扇空腹门应在门扇的下部中心处安装铭牌，铭牌上应有下列内容：a）制造厂名和商标；
b）产品名称；
c）产品型号和标记；
d）制造日期和编号：
e）检查合格印章。
7.2包装
7.2.1每扇门验收合格后表面应粘贴塑料薄膜，防止表面碰伤。7.2.2包装箱应有足够强度。
7.2.3置于箱内的产品应保证其相互间不发生移动。7.2.4产品装箱后，箱内须有装箱清单及产品检验合格证。7.2.5产品包装箱上应有下列明显标志：9
