CB/T 3819-1999板式止回阀

备案号：2917—1999

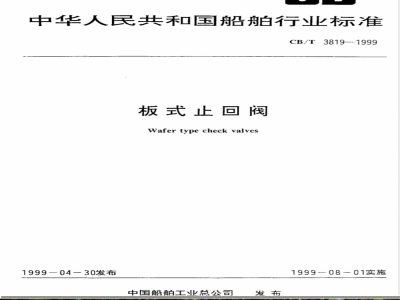

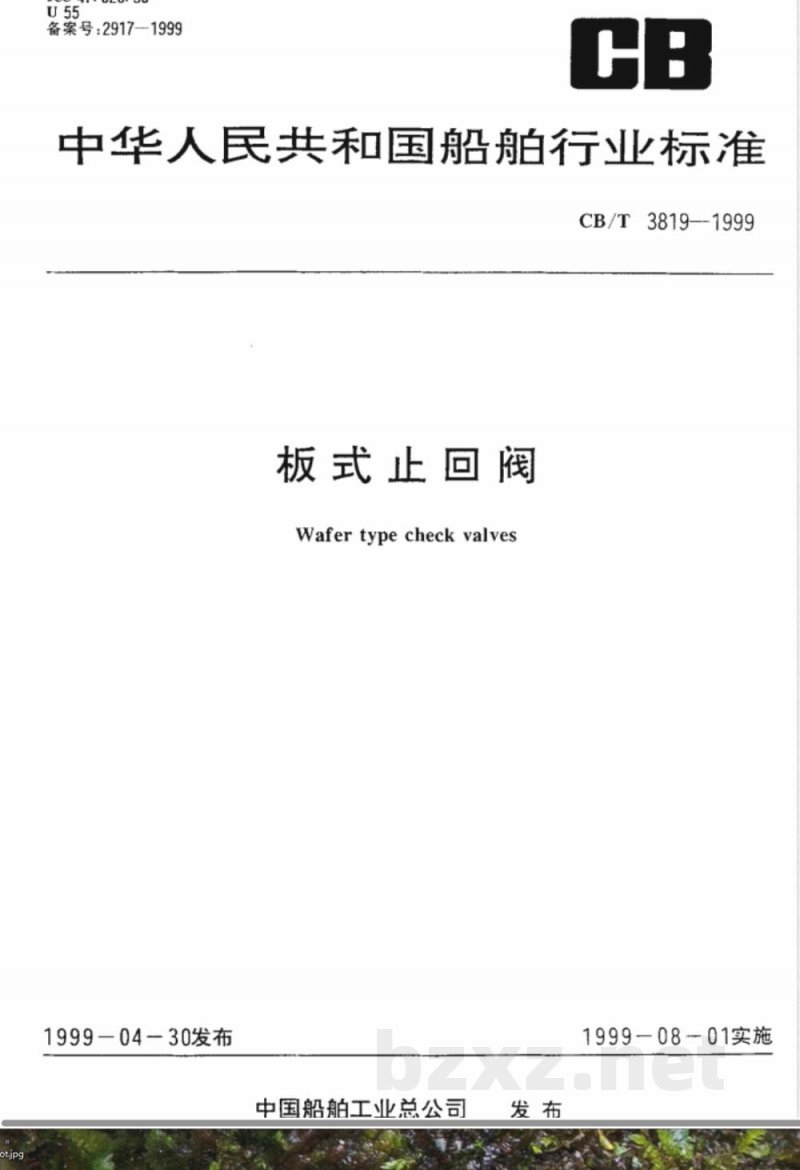

中华人民共和国船舶行业标准
CB/T 3819--1999
板式止回阀
Wafertypecheckvalves
1999-04-30发布
中国船舶工业总公司
1999-0801实施
CB/T3819-1999

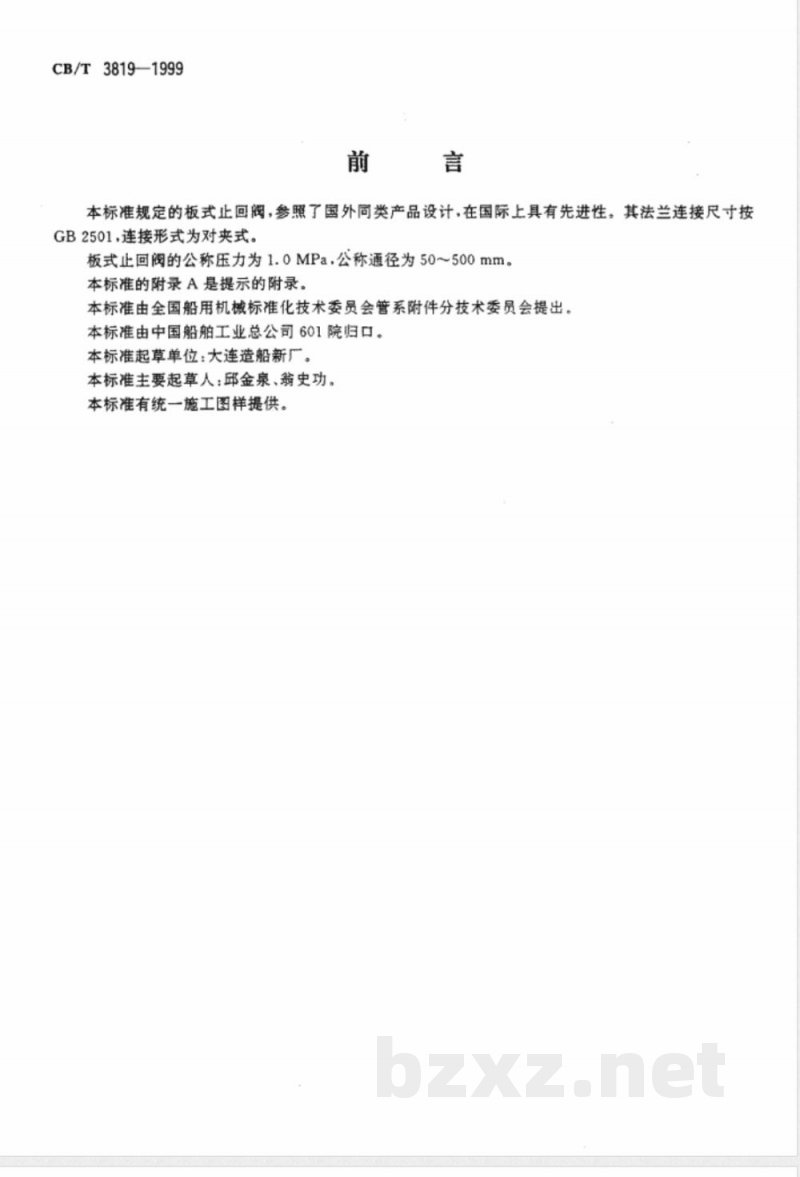

本标准规定的板式止回阀，参照了国外同类产品设计，在国际上具有先进性。其法兰连接尺寸按GB2501，连接形式为对夹式。
板式止回阀的公称压力为1.0MPa.公称通径为50～500mm。本标准的附录A是提示的附录。
本标准由全国船用机械标准化技术委员会管系附件分技术委员会提出。本标准由中国船舶工业总公司601院归口。本标准起草单位：大连造船新厂。本标准主要起草人：邱金泉、翁史功。本标准有统一施工图样提供。

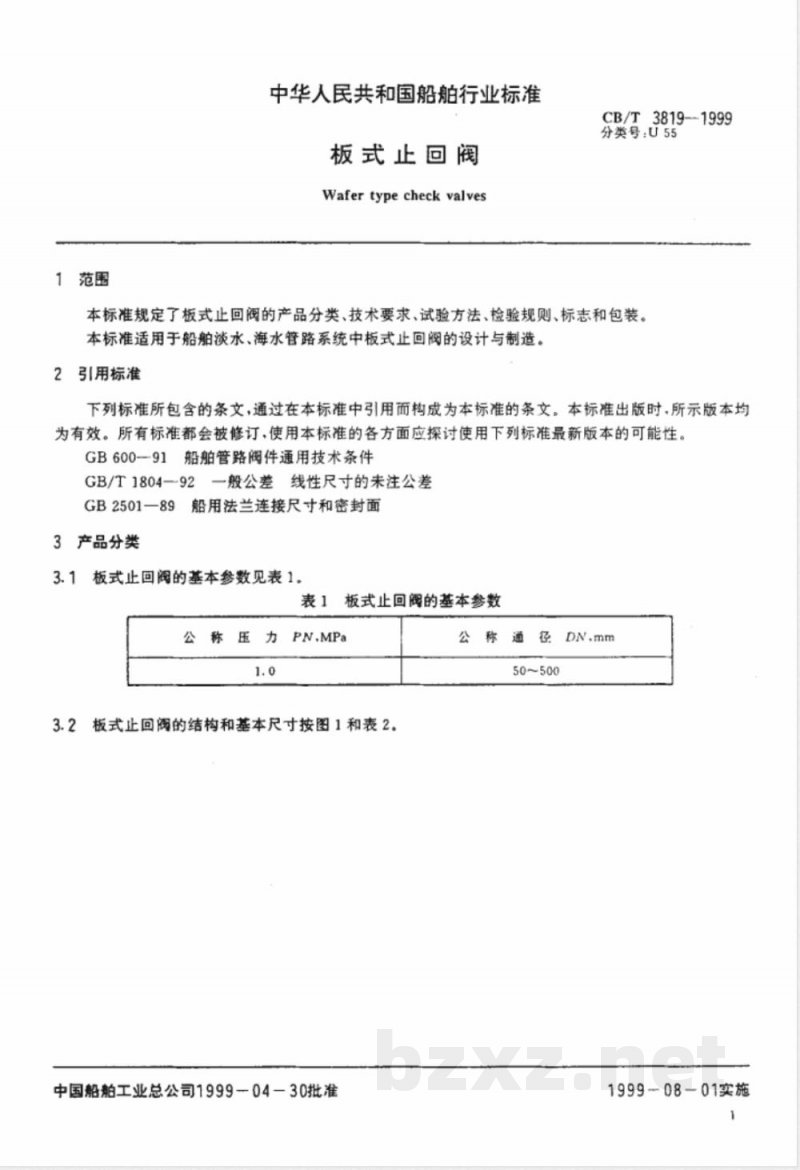

1范围
中华人民共和国船舶行业标准
板式止回阀
Wafertypecheckvalves
CB/T3819-1999
分类号：U55
本标准规定了板式止回阀的产品分类、技术要求、试验方法、检验规则、标志和包装。本标准适用于船舶淡水、海水管路系统中板式止回阀的设计与制造。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时.所示版本均为有效。所有标准都会被修订，使用本标准的各方面应探讨使用下列标准最新版本的可能性。GB600--91船舶管路阀件通用技术条件GB/T1804一92一般公差线性尺寸的未注公差GB2501一89船用法兰连接尺寸和密封面3产品分类
板式止回阔的基本参数见表1。
表1板式止回阀的基本参数
公称压力PN.MPa
3.2板式止回阀的结构和基本尺寸按图1和表2。中国船舶工业总公司1999一04－30批准公称通径DN、mm
50~500
199908-01实施
公称通径
CB/T3819—1999

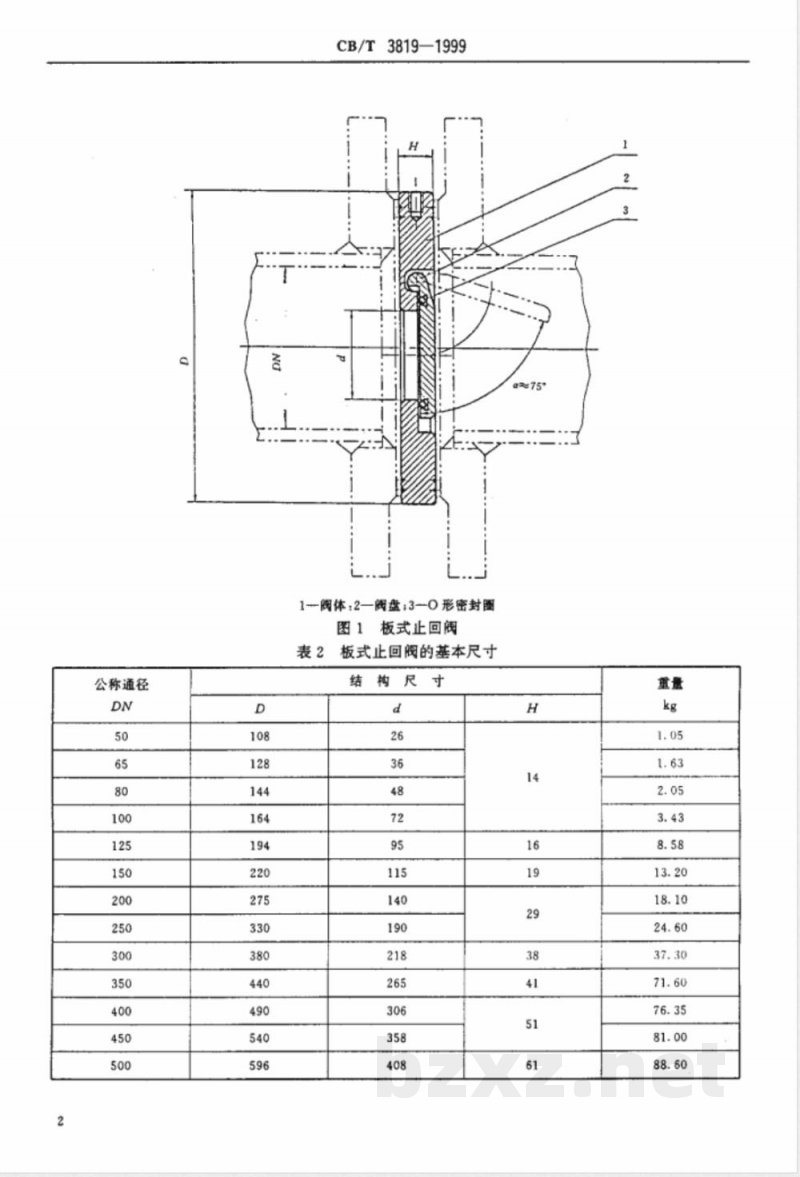

1阅体：2—阀盘;30形密封图
图1板式止回阀
表2板式止回阀的基本尺寸
结构尺寸
3.3标记示例
CB/T3819-1999

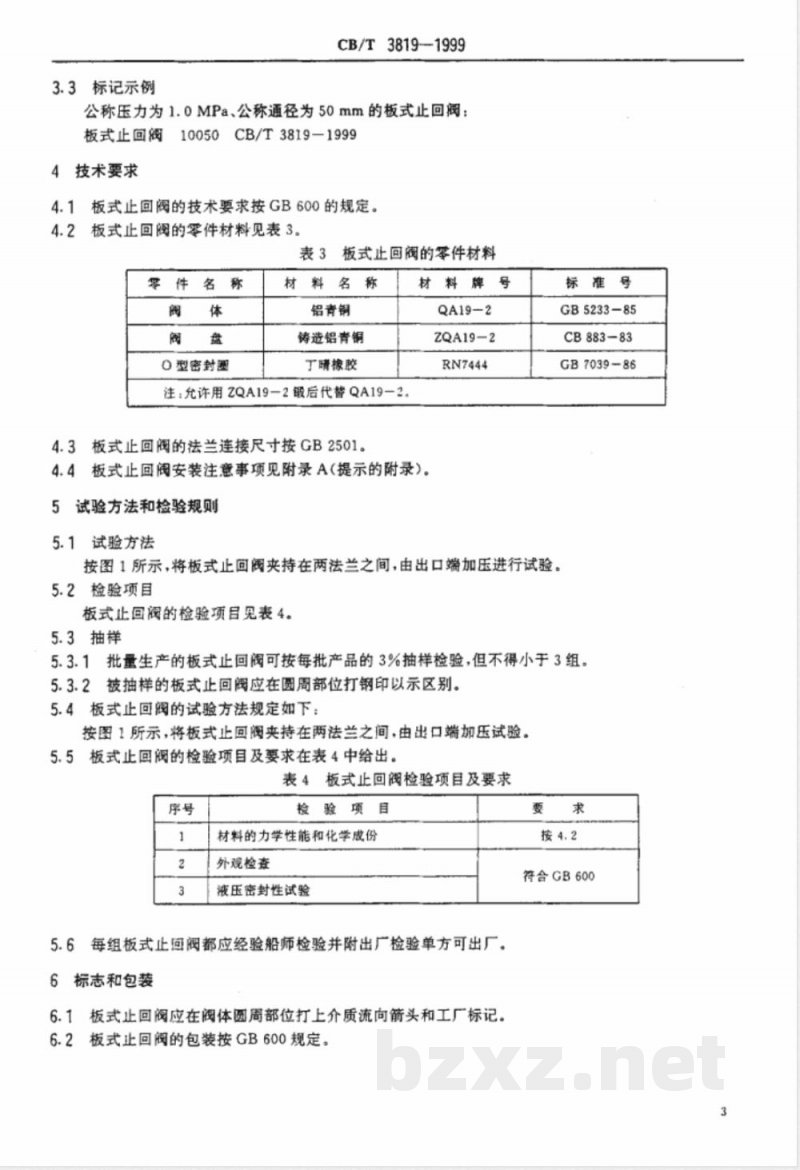

公称压力为1.0MPa、公称通径为50mm的板式止回阀：板式止回阀10050CB/T3819-1999技术要求
4.1板式止回阀的技术要求按GB600的规定。4.2板式止回阀的零件材料见表3。表3
板式止回阀的零件材料
零件名称
O型密封湿
材料名称
铝青铜
铸造铝青铜
丁嘴橡胶
注：允许用ZQA19-2锻后代替QA19-2。4.3板式止回阀的法兰连接尺寸按GB2501。材料牌号
QA19-2
ZQA19-2
RN7444
4.4板式止回阀安装注意事项见附录A（提示的附录）。5试验方法和检验规则
5.1试验方法
按图1所示，将板式止回阅夹持在两法兰之间，由出口端加压进行试验。5.2检验项目
板式止回阀的检验项目见表4。
5.3抽样
标准号
GB5233-85
CB883-83
GB7039-86
5.3.1批量生产的板式止回阀可按每批产品的3%抽样检验，但不得小于3组。5.3.2被抽样的板式止回阀应在圆周部位打钢印以示区别。5.4板式止回阅的试验方法规定如下：按图1所示，将板式止回阀夹持在两法兰之间，由出口端加压试验。5.5板式止回阀的检验项目及要求在表4中给出。表4板式止回阀检验项目及要求
检验项目
材料的力学性能和化学成份
外观检变
液压密封性试验
5.6每组板式止回阀都应经验船师检验并附出厂检验单方可出厂。6标志和包装
6.1板式止回阀应在阀体圆周部位打上介质流向箭头和工厂标记。6.2板式止回阀的包装按GB600规定。要
符合GB600
CB/T 38191999
附录A
(提示的附录）
板式止回阔安装要求
板式止回阀一般应在水平管路安装。A2板式止回阀的实际通径比公称通径小，会有定的流阻。因此，板式止回阀不能安装在泵的出口部位或管子转弯部位。
A3受结构限制，板式止回阀只能用于介质平稳流动的管段，建议安装在距离流体开始稳定的区域算起，为阀盘直径的五倍至十倍处。4
