本标准规定了硫化橡胶和混炼橡胶中防老剂的测定方法。本标准适用于以薄层色谱法检定硫化橡胶或混炼橡胶中防老剂。 GB/T 4499-1997 硫化橡胶中防老剂的测定 薄层色谱法 GB/T4499-1997 标准下载解压密码：www.bzxz.net

GB/T 4499—1997

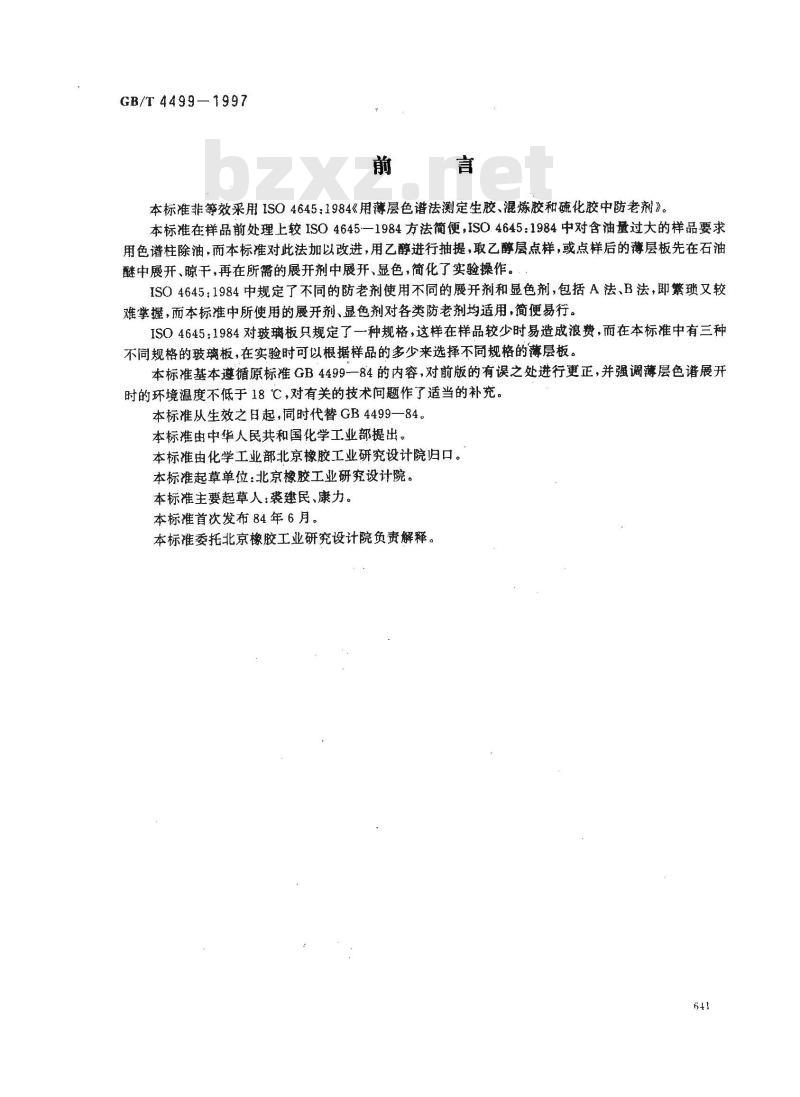

本标准非等效采用ISO4645：1984《用薄层色谱法测定生胶、混炼胶和硫化胶中防老剂》。本标准在样品前处理上较ISO4645—1984方法简便，ISO.4645：1984中对含油量过大的样品要求用色谱柱除油，而本标准对此法加以改进，用乙醇进行抽提，取乙醇层点样，或点样后的薄层板先在石油醚中展开、晾干,再在所需的展开剂中展开、显色，简化了实验操作。ISO4645：1984中规定了不同的防老剂使用不同的展开剂和显色剂，包括A法、B法，即繁琐又较难掌握，而本标准中所使用的展开剂、显色剂对各类防老剂均适用，简便易行。ISO4645:1984对玻璃板只规定了一种规格，这样在样品较少时易造成浪费，而在本标准中有三种不同规格的玻璃板，在实验时可以根据样品的多少来选择不同规格的薄层板。本标准基本遵循原标准GB4499--84的内容，对前版的有误之处进行更正，并强调薄层色谱展开时的环境温度不低于18℃，对有关的技术问题作了适当的补充。本标准从生效之日起，同时代替GB4499—84。本标准由中华人民共和国化学工业部提出。本标准由化学工业部北京橡胶工业研究设计院归口。本标准起草单位：北京橡胶工业研究设计院。本标准主要起草人：裘建民、康力。本标准首次发布84年6月。
本标准委托北京橡胶工业研究设计院负责解释。641
中华人民共和国国家标准
硫化橡胶中防老剂的测定
薄层色谱法
Vuicanized rubber-Determinationof antidegradant content-Thin layerchromatographic method
建议在本委员会试验方法标准中采用的安全陈述：GB/T 4499—1997
neqIsO4645:1984
代替GB4499--84
警告使用本标准的人员应熟悉正规实验室操作规程，本标准无意涉及因使用本标准可能出现的所有安全问题。制定相应的安全和健康制度并确保符合国家有关法规是使用者的责任。1范围
本标准规定了硫化橡胶和混炼橡胶中防老剂的测定方法。本标准适用于以薄层色谱法检定硫化橡胶或混炼橡胶中防老剂（醛胺类、酮胺类、仲胺类、对苯二胺类、双酚类、多元酚类以及磷酸酯类）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3516—94橡胶中溶剂抽出物的测定3原理
在薄层层析过程中，由于防老剂化学结构的不同，导致在液-固相中分配系数的差异，从而达到分离的目的。在涂有硅胶的玻璃板上进行点样、展开和显色。然后按形成谱图中斑点的颜色、形状及比移值R；来确定相应的防老剂。
4试剂bZxz.net
在实验过程中，除特殊规定外，只应使用分析纯试剂和蒸馏水或同等纯度的水。进行本试验时，所有公认的健康和安全防护措施都应该是有效的。4.1展开剂（均用体积比）
4.1.1甲苯+无水乙醇+氨水=100+0.5+0.05。4.1.2甲苯+丙酮+氨水=100+10+0.2。4.2显色剂
4.2.12.6-二氯醒氯亚胺乙醇溶液：0.2%（m/m）（使用时配制或配制后保存于冰箱中）。4.2.2缓冲喷雾剂（与4.2.1配合使用）:23.4g四硼酸钠和3.5g氢氧化钠溶于1000mL蒸馏水中。4.3薄层板吸附剂：硅胶-G（薄层层析用）。4.4薄层板胶粘剂：浓度为0.1%~0.2%(m/m）羧甲基纤维紊钠溶液，前一天配制，使用时取其清液。国家技术监督局1997-09-26批准642
1998-04-01实施
5仪器
GB/T4499—1997
5.1玻璃板：可选用规格为200mm×50mm，200mm×70mm，200mm×200mm的玻璃板。5.2涂布器：能在上述规格玻璃板上均勾涂布厚度为0.2mm~0.3mm硅胶层的装置5.3烘箱：温度可控制在（110土5）℃。5.4点样器：玻璃毛细管或微量注射器。5.5色谱展开缸：选用合适的密闭玻璃缸。5.6抽提装置；按GB/T3516。
5.7喷雾瓶：玻璃喷雾瓶或医用喉头喷雾器。6薄层板及展开缸的准备
6.1薄层板的制备：将4.3与4.4按1：2之比例（m/m）调成糊状，用涂布器将糊状硅胶涂于玻璃板上。在室温下放置干燥至硅胶固化。涂层厚度应保持在0.2mm～0.3mm。然后放入烘箱中，在（100士5)℃下干燥活化1.5h~2 h。
活化后的薄层板应在干燥器内保存，但不得超过4d，否则应再次活化方可使用。6.2展开缸的准备：在展开缸内加入试验所选用的展开剂，液面距缸底15mm～20mm。轻微搅拌，静置即可使用。展开剂可重复使用数次。7换作步骤
7.1．试样的制备
7.1.1称取已剪成1mm2的试样2.5g~3.0g，用滤纸包好放入抽提器中，用丙酮或无水乙醇抽提2h~~4h，将抽提液在低于50℃的温度下浓缩至5mL左右待用。为了避免防老剂的热分解也可用其他方法。如用丙酮或无水乙醇在常温下浸泡过夜。也可用三氯甲烷在常温下漫泡30min，取其清液待测。7.1.2如果试样中含油量过大影响结果时，可用无水乙醇抽提。浓缩冷却后，油和乙醇分层，取乙醇层进行试验，或将点好试样抽出液的薄层板先在石油醚中展开至薄层板顶端，取出薄层板在通风处自然晾干后，再在所需展开剂中展开、显色。7.2点样
7.2.1点样体积在0.005mL左右时，可得到最好的色谱图，最多不得超过0.01mL，体积太大时展开后的斑点不易集中。为此可适当调节抽提液浓度，以便在所限定的点样体积内得到最好的色谱图。7.2.2在距薄层板一端25mm处轻划一条基线，距基线150mm处轻划一条上限线，用毛细管或微量注射器于基线上点样，点样斑点要尽可能小，直径最大不得超过6mm，太大会影响分离效果。同一块板上可点数个样品斑点，各点间隔不小于15mm，待点样斑点稍干后即可展开。7.3展开
将已点好试样抽提液的薄层板有点样斑点的一端朝下置于缸中。为保证在展开中缸内为展开剂的蒸气所饱和，可在展开缸内壁贴一张滤纸。在展开过程中勿打开展开缸盖。成饱和状态待展开剂上升至上限线时将板取出，晾干后待显色。展开时环境温度不要低于18℃，否则影响分辨率。7.4显色
将展开后的薄层板用4.2.1喷淋，晾干后再用4.2.2喷淋，斑点颤色即可显现。待显色稳定（约30 min左右）进行鉴定。
8实验结果
8.1比移值R按式（1)计算：
GB/T4499-1997
式中：a—基线至斑点中心的距离，,mm;A-基线至上限线的距离，mm。
（1）
8.2结果判别：参照各自实验室的标准谱图与试样谱图进行比较，按斑点的颜色、形状及R，值，初步确定防老剂类别，然后用预测的防老剂，选择合适的溶剂溶解配成溶液，在同一一块薄层板上将试样抽出液与估计的防老剂按上述方法点样、展开、显色进行对比，方可最终确定结果。9标准谱图
9.1取原料防老剂为标准样品，用合适溶剂溶解后，配制成1～10mg/mL浓度的溶液，按上述方法点样、展开、显色。将得到的谱图用彩色摄影或彩笔记录下来。9.2因为很多复杂的防老剂包含不同的组分，并且有多种多样的斑点形状，有些甚至呈拖尾条状等。所以准确的图形和照片比只用单一的颜色和R 值更重要，斑点的颜色及形状更有助于结果判断。61
GB/T4499—1997
附录A
（提示的附录）
展开剂和显色剂的选择随分析者所遇到的具体情况雨定，下面所列举的展开剂和显色剂供参考。A1展开剂（均用体积比）
A1.1正庚烷+乙酸乙酯=90+10。
A1.2 甲苯。
A1.3甲苯+乙酸乙酯=95+5。
A1.4 环乙烷+二乙胺=75+25。
A1.5甲苯+正庚烷50+50。
A2显色剂
A2.11g重氮化对氨基苯磺酸，1g对氨基苯磺酸和1g亚硝酸钾溶于200mL1mol/L盐酸中。A2.2过氧化苯甲酰甲苯溶液40g/L（当天使用）。A2.3吐仑试剂：将0.5mL5%硝酸银溶液和2滴2mol/L氢氧化钠溶液混合。在此沉淀中滴加2%氮水溶液(V/V),至沉淀消失，并加入等体积的95%(V/V)乙醇溶液。A2.4硝酸铋溶液：将7.5g无水硝酸铋溶解于1mL硝酸和150mL水的混合液中。A2.50.1%（m/m)2.6-二氯醌氯亚胺乙醇溶液。A2.6与2.5共同使用的缓冲喷雾剂：溶解23.4g十水合四硼酸钠和3.3g氢氧化钠于1000mL水中。
