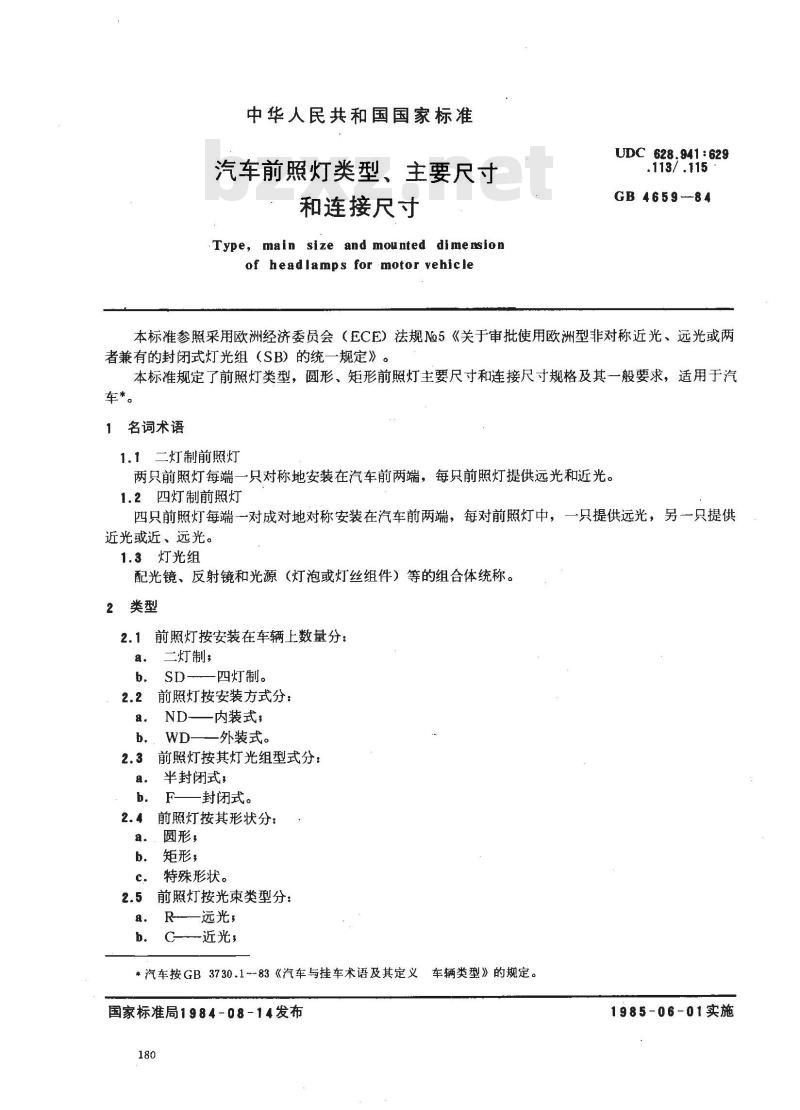

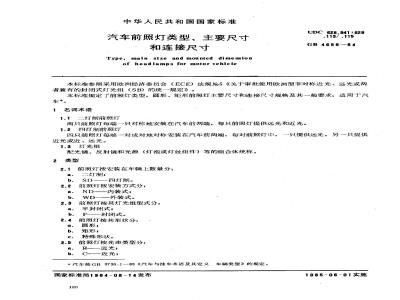

中华人民共和国国家标准
汽车前照灯类型、主要尺寸
和连接尺寸
Type, main size and mounted dimensionof headlamps for motor vehicleUDC 628.941 : 629
GB 4659--84
本标准参照采用欧洲经济委员会（ECE）法规No5《关于审批使用欧洲型非对称近光、远光或两者兼有的封闭式灯光组（SB）的统一规定》。本标准规定了前照灯类型，圆形、矩形前照灯主要尺寸和连接尺寸规格及其一般要求，适用于汽车*。
1名词术语
1.1二灯制前照灯
两只前照灯每端一只对称地安装在汽车前两端，每只前照灯提供远光和近光。1.2四灯制前照灯
四只前照灯每端一对成对地对称安装在汽车前两端，每对前照灯中，一只提供远光，另一一只提供近光或近、远光。
1.3灯光组
配光镜、反射镜和光源（灯泡或灯丝组件）等的组合体统称。类型
前照灯按安装在车辆上数量分：2.1
二灯制，
四灯制。
前照灯按安装方式分：
内装式，
外装式。
前照灯按其灯光组型式分：
半封闭式，
封闭式。
前照灯按其形状分：
圆形，
矩形，
特殊形状。
前照灯按光束类型分：
远光，
C—近光
车辆类型》的规定。
*汽车按GB3730.1~83《汽车与挂车术语及其定义国家标准局1984-08-14发布
1985-06-01实施
-远、近光。

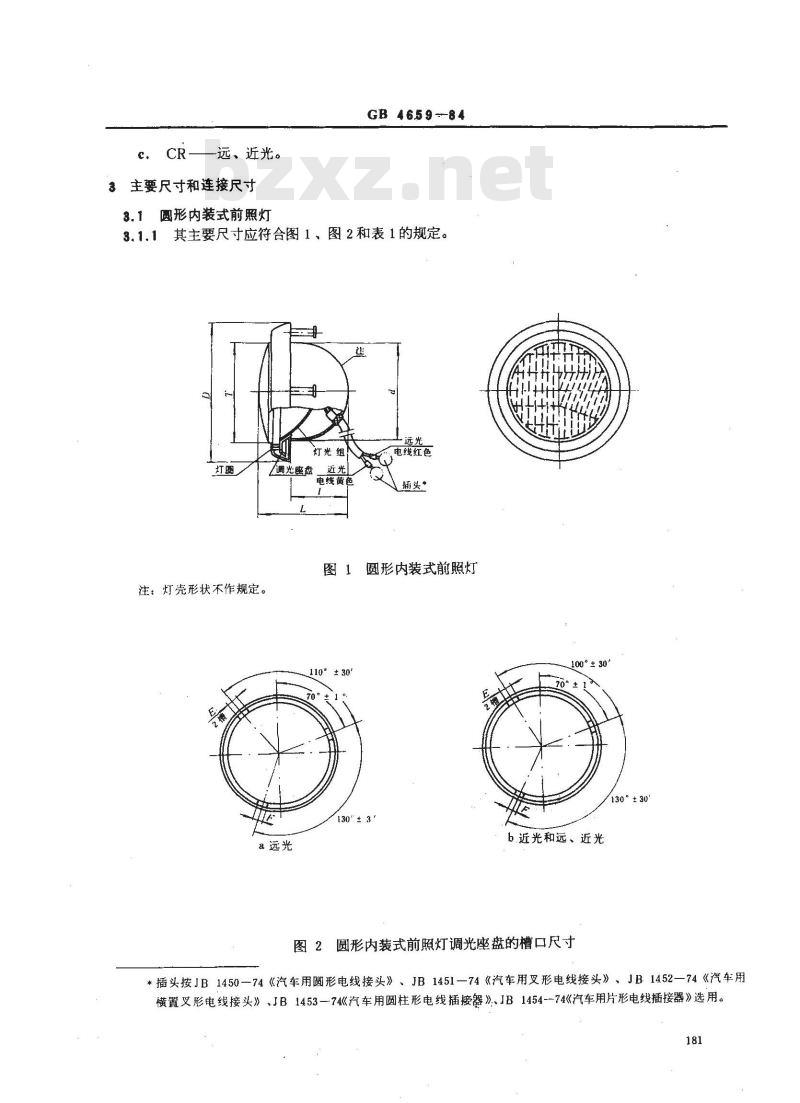

3主要尺寸和连接尺寸
GB 4659--84
3.1圆形内装式前照灯
3.1.1其主要尺寸应符合图1、图2和表1的规定。远光
灯光组
注：灯壳形状不作规定。
调光座盘
电线黄色
，电线红色
图1圆形内装式前照灯
b.近光和远、近光
图2圆形内装式前照灯调光座盘的槽口尺寸130 °±30
*插头按JB1450—74《汽车用圆形电线接头》、JB1451—74《汽车用叉形电线接头》、JB1452—74《汽车用横置叉形电线接头》、JB1453—74《汽车用圆柱形电线插接器》、JB1454-74《汽车用片形电线插接器》选用。181
GB 4659--84

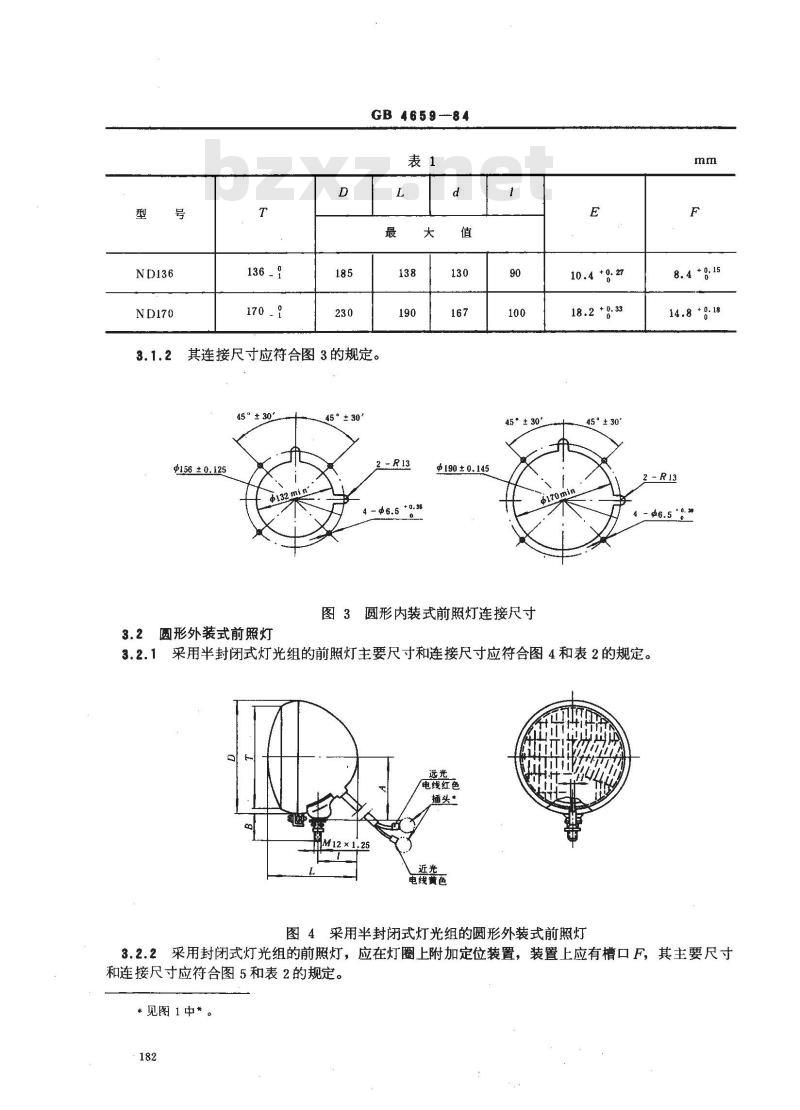

其连接尺寸应符合图3的规定。
$156 ± 0.125
Φ190±0.145
4-±6.5 *0.36
图3圆形内装式前照灯连接尺寸
10.4*0.27
18.2 *g.33
8.4 *g,15
14.8+g.18
d6.5 *a.
3.2圆形外装式前照灯
3.2.1采用半封闭式灯光组的前照灯主要尺寸和连接尺寸应符合图4和表2的规定。远光
/电线红色
M12×1.25
电线黄色

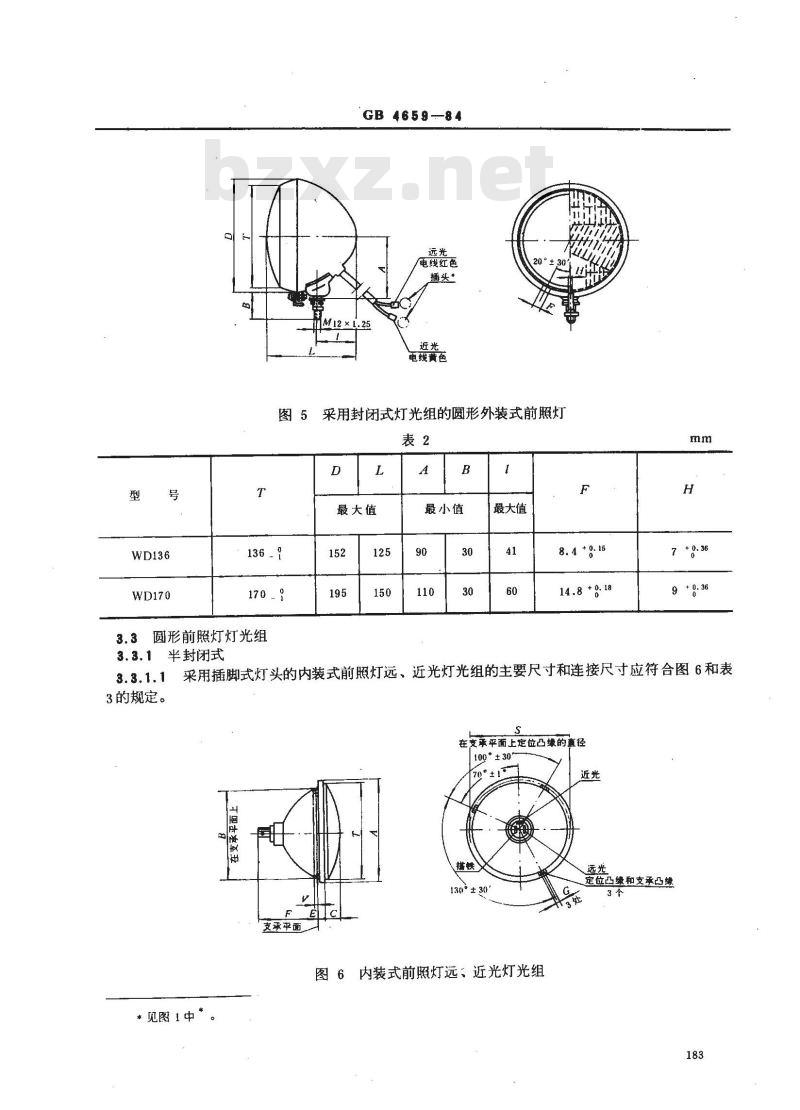

图4采用半封闭式灯光组的圆形外装式前照灯3.2.2采用封闭式灯光组的前照灯，应在灯圈上附加定位装置，装置上应有槽口F，其主要尺寸和连接尺寸应符合图5和表2的规定。*见图1中*。
：182
GB 4659--84
/电线红色
插头·
M12×1
电线黄色
采用封闭式灯光组的圆形外装式前照灯图5
最大值
3.3圆形前照灯灯光组
3.3.1半封闭式
最小值
最大值
8.4 *8-15
14.8 +0.18
采用插脚式灯头的内装式前照灯远、近光灯光组的主要尺寸和连接尺寸应符合图6和表3.3.1.1
3的规定。
在支承平面上定位凸缘的直径
100°±30″
130*±30
支承平面
图6内装式前照灯远、近光灯光组*见图1中*
定位凸缘和支承凸缘
GB4659—84

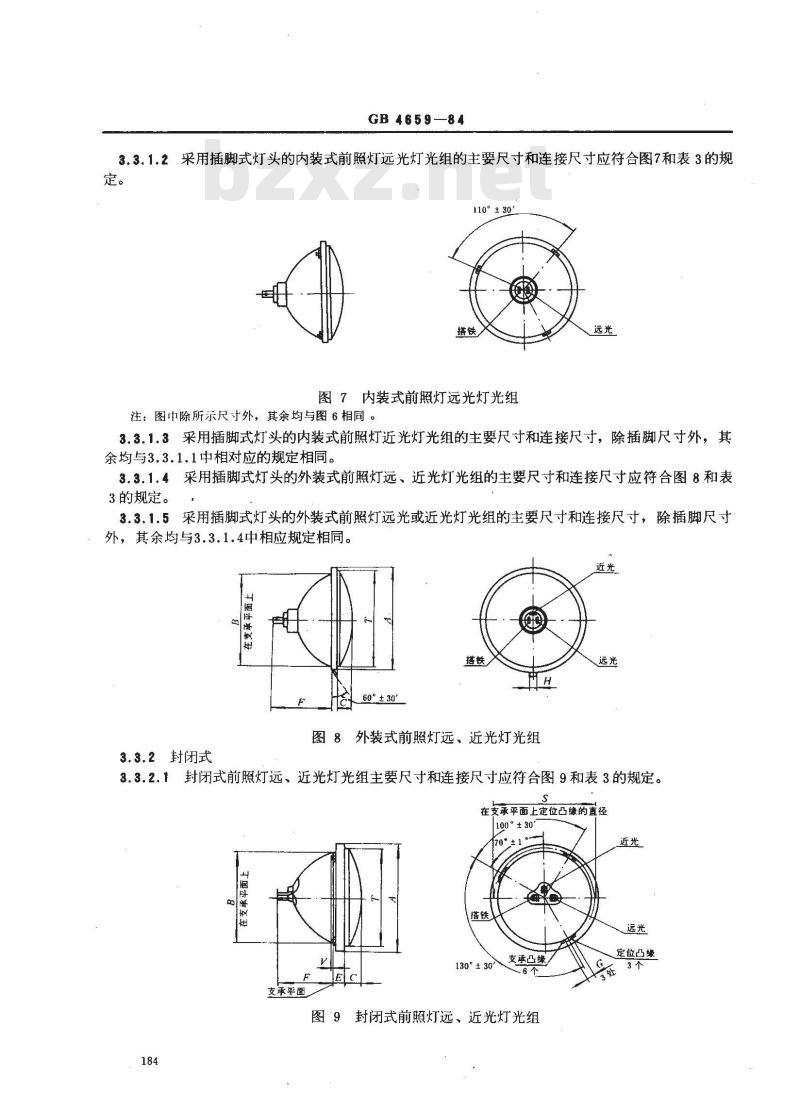

3.3.1.2采用插脚式灯头的内装式前照灯远光灯光组的主要尺寸和连接尺寸应符合图7和表3的规定。
110° ± 30
图7内装式前照灯远光灯光组
注：图中除所示尺寸外，其余均与图6相同。3.3.1.3采用插脚式灯头的内装式前照灯近光灯光组的主要尺寸和连接尺寸，除插脚尺寸外，其余均与3.3.1.1中相对应的规定相同。3.3.1.4采用插脚式灯头的外装式前照灯远、近光灯光组的主要尺寸和连接尺寸应符合图8和表3的规定。
3.3.1.5采用插脚式灯头的外装式前照灯远光或近光灯光组的主要尺寸和连接尺寸，除插脚尺寸外，其余均与3.3.1.4中相应规定相同。近光
±30°
图8外装式前照灯远、近光灯光组3.3.2封闭式
3.3.2.1封闭式前照灯远、近光灯光组主要尺寸和连接尺寸应符合图9和表3的规定。在支承平面上定位凸缘的直径
130°±30
支承平面
支承凸缘/
图9封闭式前照灯远、近光灯光组184
定位凸缘
GB4659—84
3.3.2.2封闭式前照灯远光灯光组主要尺寸和连接尺寸应符合图10和表3的规定。110°±30
图10封闭式前照灯远光灯光组
注：图中除所示尺寸外，其余均与图9相同。3.3.2.3封闭式前照灯近光灯光组的主要尺寸和连接尺寸，除插脚尺寸外，其余均与3.3.2.1中相应规定相同。
3.3.3灯光组的插脚尺寸，应符合GB2799一81《插脚式灯头的型式和尺寸冲G16t的规定。表3
最大值
最大值
最大值
最小值
最大值
最大值
最小值
最大值
最小值
T136（T134）*
半封闭式
封闭式
136_1（1341）*
最大值145
144.8-2.5
*括号内型号或其尺寸仅为半封闭式前照灯灯光组的不推荐的型号或其尺寸。半封闭式
170 -1
最大值178.6
封闭式
178.6-2.5
3.4矩形内装式前照灯
GB4659-—84
3.4.1矩形内装式前照灯主要尺寸应符合图11和表4的规定。+
电线红色
电线藍色
也可以没有壳。
注：灯壳形状不作规定，
ND132× 190
ND140× 220
最大值
最小值
矩形内装式前照灯
最大值
最小值
矩形内装式前照灯**调光座盘的定位凸缘尺寸应符合图12的规定。3.4.2
支承平面
191 ±0.575
图12ND132×190前照灯调光座盘*见图 1中*。
**ND140×220前照灯调光座盘的定位凸缘参照ND132×190前照灯。186
GB4659-—84
3.4.3矩形内装式前照灯连接尺寸应符合图13的规定*6.5*o.
p130min
163 ±0.125
110±0.1)
aND132×190前照灯
170±0.125
260 ± 0. t6
bND140×220前照灯
图13矩形内装式前照灯连接尺寸3.5矩形内装式前照灯灯光组
3.5.1＇半封闭式
3.5.1.1半封闭式前照灯远、近光灯光组主要尺寸应符合图14和表5的规定。近光
定位凸缘
支承平面
支承平面
图14半封闭式前照灯远、近光灯光组远光
3.5.2封闭式
3.5.2.1T100×165F前照灯远、近光灯光组主要尺寸应符合图15和表5的规定。T100×165F前照灯远光灯光组主要尺寸应符合图16和表5的规定。3.5.2.2
GB4659—84
.3±0.2
支承平面
4,3±0.24
图15T100×165F前照灯远、近光灯光组4.3 ±0.24
图16T100×165F前照灯远光灯光组注：图中除所示尺寸外，其余均与图15相同。近光
131°06
3.2±0.24
3.5.2.3T132×190F前照灯远、近光灯光组主要尺寸应符合图17和表5的规定。搭铁
定位凸
支薄平面
图17T132×190F前照灯远、近光灯光组3.5.3灯光组插脚尺寸，应符合GB2799—81中G16t的规定。188
支承平面
T100×165F
最大值
最小值
GB4659—84
T132 × 190.T132× 190 F
最小值
最大值
T140×220
最大值
最小值
四灯制前照灯
3.6.1四灯制前照灯的尺寸系列，以每对前照灯中两只灯光组中心之间的间距来确定，SD136、SD100×165前照灯的尺寸系列应符合表6的规定。并应将两只远光灯光组安装于内侧，近光或近、远光灯光组安装于外侧。
SD100×165
两只灯光组中心距
170（165*）
3.6.2SD136前照灯的连接尺寸应符合图18和表7的规定。*不推荐尺寸。
Φ(mm)
56±0.125
GB4659-84
图18SD136前照灯
165*±1.25
55±30
163±0.125
36°±30
168±0.125
3.6.3SD100×165前照灯的连接尺寸应符合图19的规定。98x
180±1.25
352 ±0.18
91 ±0.11免费标准bzxz.net
图19SD100×165前照灯
170±1.25
45°±30
h132min
156±0.125
- d8 *0.
SD100×165前照灯调光座盘的槽口尺寸应符合图20的规定。*不推荐尺寸。
180±1.25
45°±30
156±0.125
在支承平
4一般要求　
在支承平面上
165.56±0.50
a远光
GB465984
1.52. 0.
支承裹面
165.56±0.50
b远、近光
在支撑平面上
掌平面上
36°06
/36°06
支承轰面
图20SD100×165前照灯调光座盘的槽口尺寸4.1前照灯的灯光组应具有互换性。4.2应能保证前照灯灯光组在水平和垂直面内以照准的光束方向为基准，其调整的角度不小于±4°30″。附加说明：
本标准由中华人民共和国机械工业部提出，由上海拖拉机汽车研究所归口。本标准由上海拖拉机汽车研究所负责起草。自本标准实施之日起，原部标准JB2296-78《汽车、拖拉机用外部照明灯型式、基本参数与尺寸》、汽180一59《汽车用前大灯类型、主要尺寸及连接尺寸》作废。191
