GB/T 4723-1992
基本信息
标准号： GB/T 4723-1992
中文名称：印制电路用覆铜箔酚醛纸层压板
标准类别：国家标准(GB)
英文名称： Copper-clad phenolic paper laminate for printed circuits
标准状态：现行
发布日期：1992-07-08
实施日期：1993-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：150702
标准分类号
标准ICS号：电子学>>31.180印制电路和印制电路板
中标分类号：电子元器件与信息技术>>电子元件>>L30印制电路
出版信息
页数：8页
标准价格：10.0 元
相关单位信息
首发日期：1984-10-20
复审日期：2004-10-14
起草单位：广州电器科研所
归口单位：全国印制电路标准化技术委员会
发布部门：信息产业部（电子）
主管部门：信息产业部（电子）
标准简介
GB/T 4723-1992 印制电路用覆铜箔酚醛纸层压板 GB/T4723-1992 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

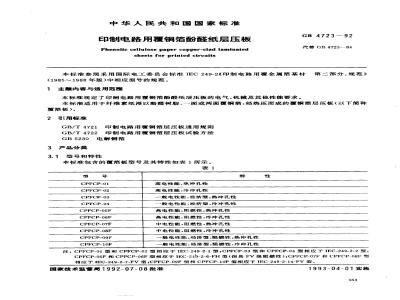

中华人民共和国国家标准
印制电路用覆铜箔酚醛纸层压板Phenolic cellulose paper copper-clad laminatedsheets for printed circuits
GB 4723—92
代替GB4723--84
本标准参照采用国际电工委员会标准IEC249-2《印制电路用覆金属箔基材（1985～1988年版）中相应型号的规范。主题内容与适用范围
本标准规定了印制电路用覆铜箔酚醛纸层压板的电气、机械及其他性能要求。第二部分：规范》
本标准适用于纤维素纸浸以酚醛树脂、一面或两面覆铜箔，经热压而成的铜箔层压板（以下简称覆箱板）。
引用标准
GB/T4721印制电路用覆铜箔层压板通用规则GB/T4722印制电路用覆铜箔层压板试验方法GB5230电解钢箔
3产品分类
3.1型号和特性
本标准包含的覆箔板型号及其特性如表1所示。表1
CPFCP-01
CPFCP-02www.bzxz.net
CPFCP-03
CPFCP-04
CPFCP-05F
CPFCP-06F
CPFCP-07F
CPFCP-08F
CPFCP-09F
CPFCP-10F
高电性能，热冲孔性
高电性能，冷冲孔性
一般电性能，经济型，热冲孔性一般电性能，经济型,冷冲孔性
高电性能，阻燃性，热冲孔性
高电性能，阻燃性，冷冲孔性
中电性能，阻燃性，热冲孔性
中电性能，阻燃性，冷冲孔性
一般电性能，经济型，阻燃性，热冲孔性一般电性能，经济型,阻燃性，冷冲孔性性
注：CPFCP-01型和CPFCP-02型相应于IEC-249-2-1型;CPFCP-03型和CPFCP-04型相应于IEC-249-2-2型：CPFCP-05F和CPFCP-06F型相应于IEC-249-2-6-FH型（但具FV级阻燃性)CPFCP-07F和CPFCP-08F型相应于 IEC-249-2-7-FV 型;CPFCP-09F 型和 CPFCP-10F 型相应于 IEC-249-2-14-FV 型。国家技术监督局1992-07-08批准1993-04-01实施

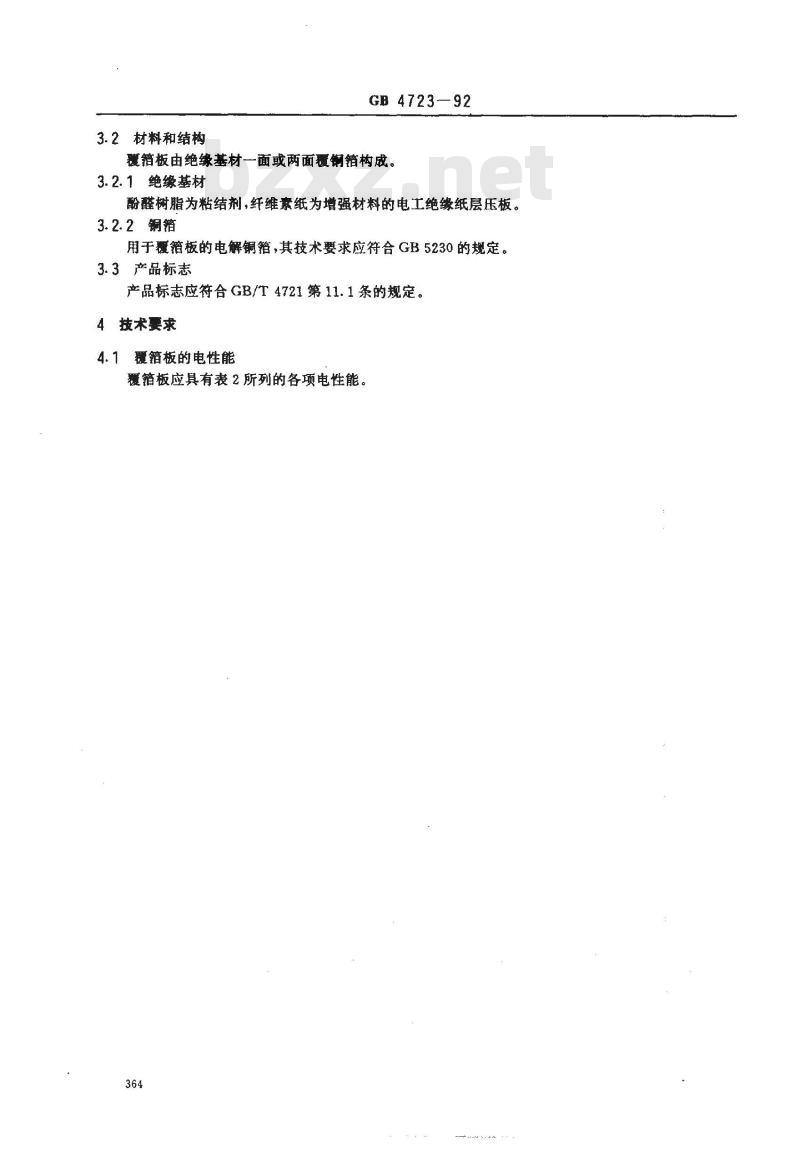

3.2材料和结构
GB 4723—92
覆箔板由绝缘基材一面或两面覆铜箔构成。3.2.1绝缘基材
酚醛树脂为粘结剂，纤维素纸为增强材料的电工绝缘纸层压板。3.2.2铜箔
用于覆箔板的电解铜箔，其技术要求应符合GB5230的规定。3.3产品标志
产品标志应符合GB/T4721第11.1条的规定。技术要求
4.1覆箱板的电性能
覆箔板应具有表2所列的各项电性能。364
GB4723—92
±￥业
+￥业
uri o2
4.2覆箔板的非电性能
4.2.1外观
4.2.1.1常规表面外观
GB 4723--92
覆箔板的端面应整齐，不得有分层和裂纹；覆箔面不允许有影响使用的气泡、皱纹、针孔、深的划痕、麻点和胶点，任何变色或污垢应能容易地用密度为1.02g/cm的盐酸溶液或合适的有机溶剂擦去；层压面不允许有影响使用的气泡、压坑、缺胶及外来杂质等缺陷。c.
4.2.1.2高质量表面外观（供选用）需方对覆箔板高质量表面外观有要求时，可由供需双方协商.增加本项目，其要求符合GB/T4721第6.2条规定。
4.2.2尺寸
4.2.2.1覆箔板的推荐标称面积及偏差应符合表3规定。表3
推荐标称面积（×b）
1 000×1 000
1200×1000
注：若有别于推荐标称面积时，可由供需双方协商造。4.2.2.2厚度
覆箔板标称厚度及单点偏差按GB/T4722第23章测试，其值应符合表4规定。表4
标称厚度
单点偏差
标称厚度
注：①非标称厚度可由供需双方协商制造，其偏差按厚度标称值较大的一级执行。②07F.08F.09F、10F无6.4mm规格。4.2.3垂直度
覆箔板垂直度按GB/T4722第24章测试，其值符合表5规定。表5
1000×1000
1200×1000
4.2.4翘曲度
垂直度
单点偏差
覆箔板的弓曲值和扭曲值按GB 4722第14章测试，覆箱板换算成L=1000mm时，d、d值不得超过表6规定。
标称厚度
0.8至1.2
1.2以上至1.6
1.6以上至3.2
3.2以上至6.41
≤35μm
GB4723-92
弓曲d
单面覆箔板
>35μm
双面覆箱板
≤70μm
扭曲d
单面或双面覆箱板
≤70 μm
注：①最大弓曲和扭曲的要求只适用制造厂出厂的板面尺寸或切开后的板面长度和宽度均不小于460mm者。②本表只适用于钢箔标称厚度不大于70um者。1）07F、08F.09F、10F无3.2mm以上至6.4mm的弓曲、扭曲值。4.2.5其他非电性能
覆箱板应符合表7所列的其他各项非电性能。4.3铜箱全部去除后绝缘基材的非电性能4.3.1绝缘基材不允许有影响使用的麻点、孔穴、缺胶、白斑、疏松和外来的杂质（包括已固化的树脂颗粒），颜色均匀一致，允许少量颜色无规则的变化。4.3.2覆箱板按GB/T4722第3章的规定全部去除铜箔后，绝缘基材的性能应符合表8规定。367
GB4723—92
261 85
WE/N'健
GB4723—92
0050008
30035058
8033544505
检验规则
GB4723-92
检验规则应符合GB/T4721第10章规定。标志、包装、运输及贮存
标志、包装、运输及存应符合GB/T4721第11章规定。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部广州电器科学研究所归口。本标准由机械电子工业部广州电器科学研究所负责起草。本标准修订主要起草人林珍如。370
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
