本标准规定了电力金具的一些重要名词术语。本标准适用于制定电力金具标准，编写、翻译专业文献、教材及书刊，与电力金具有关的其他领域亦可参照使用。 GB/T 5075-2001 电力金具名词术语 GB/T5075-2001 标准下载解压密码：www.bzxz.net

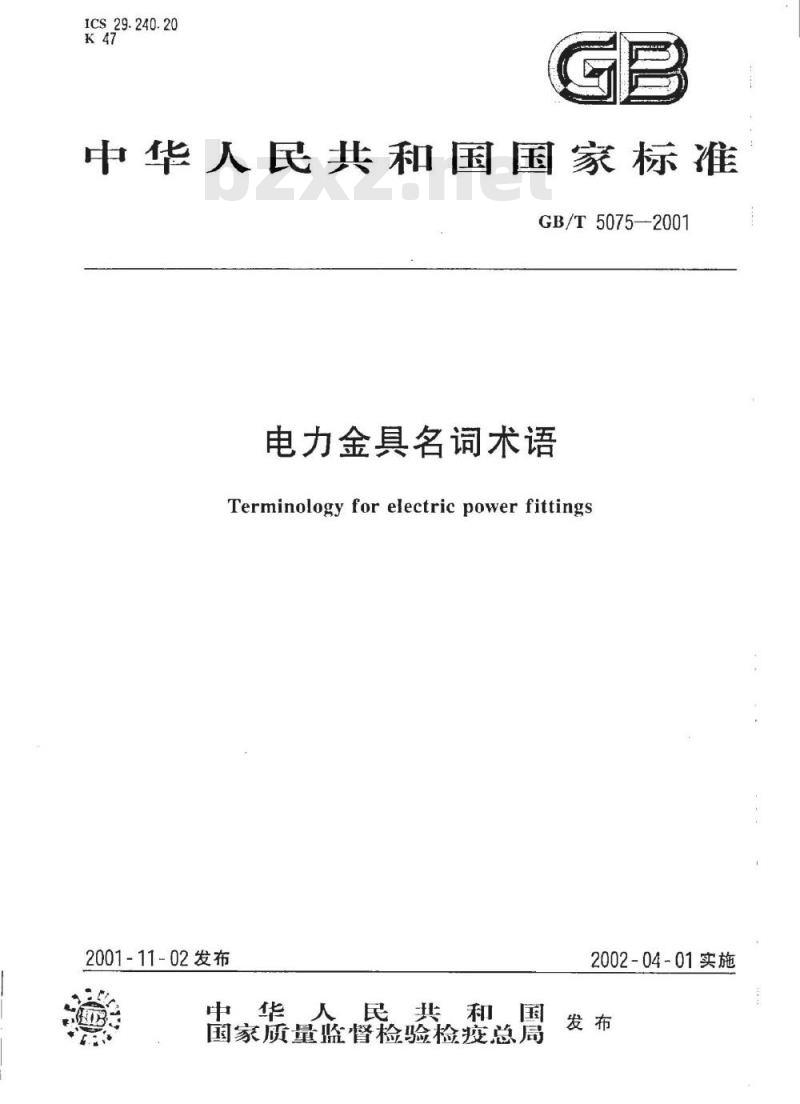

ICS.29.240.20
中华人民共和国国家标准
GB/T5075—2001
电力金具名词术语
Terminology for electric power fittings2001-11-02发布
中华人民共和国
国家质量监督检验检疫总局
2002-04-01实施
GB/T5075—2001
本标准根据国家质量技术监督届国家标准制、修订计划对GB/T5075—1985标准进行修订。对原标准修订时参考了GB/T2900.51—1998《电工术语架空线路》。原标准的条目较多，本标准进行了归并。列人本标准共计75条，其中新增条25条。本标准的附录A和附录B都是提示的附录。本标准由原电力工业部提出。
本标准由全国架空线路(电力金具)标准化技术委员会归口。本标准由国家电力公司电力建设研究所负责起草。本标推主要起草人：薄通、徐乃管、董吉、尤传永。本标准由全国架空线路(电力金具)标准化技术委员会负费解释。1范围
中华人民共和国国家标准
电力金具名词术语
Terminology for electric power fittings本标准规定了电力金具的一些重要名词术语。GB/T5075-2001
代替GB/T5075-1985
本标准适用于制定电力金具标准，编写、翻译专业文献、教材及书刊，与电力金具有关的其他领域亦可参照使用。
2名词术语
2.1综合类
2.1.1电力金具electricpowerfittings连接和组合电力系统中的各类装置，起到传逆机械负荷、电气负荷及某种防护作用的金属附件。2.1.2悬垂线夹suspensionclamp将导线愁挂至悬垂串组或杆塔上的金具。2.1.3耐张线夹tensionclamp，strainclamp，dead-endclamp用于固定导线，以承受导线张力，并将导线挂至耐张串组或杆塔上的金具。2.1.4连接金具link fitting，insulatorsetfitting用于将绝缘子、悬垂线夹、耐张线夹及保护金具等连接组合成悬垂或耐张申组的金具。2.1.5
接续金具tensionjoint，splice用于两根导线之间的接续，并能满足导线所具有的机械及电气性能要求的金具。2.1.6#
接触金具partial tensionfitting用于导线或电气设备端子之间的连接，以传递电气负荷为主要目的的金具。2.1.7
保护金具protectivefitting
用于对各类电气装置或金具本身，起到电气性能或机械性能保护作用的金具。2.1.8 母线金具bus-bar fitting用于固定、悬挂及支撑配电装置等用途的金具。2.1.9线夹ctamp
用于固定在导线上或将导线固定的金具或金具的部件。2.1.10破坏载荷failureload
在规定的试验条件下，导致金具破坏的载荷。2.1.11
标称破坏载荷specifiedfailureload由买方指定的或由供方公布的，金具所具有的最小破坏载荷值。损伤载荷damageload
在金具不出现永久变形的条件下，金具所能承受的最大载荷值。中华人民共和国国家质量监督检验检疫总局2001-11-02批准2002-04-01实施
2.1.13滑动slip
GB/T5075—2001
采用任何方式紧固导线的金具，在施加载荷后，导线与金具之间出现相对位移，以致试验载荷不能继续上升时，此现象称为滑动。2.1.14握力grip strength，holding strength采用任何方式紧固导线的金具，在不出现滑动现象时所能承受的载荷。2.1.15绝缘子串insulator string将多片绝缘子组合成中，可给导线以可挠性的支持。绝缘子串主要承受拉力。2.1.16绝缘子串组insulator set,insulatorassembly一串或多中绝缘子串组合成一整体，并带有线路运行所需要的全部金具，其一端用金具可挠地固定至杆塔上·另一端可悬挂或支持导线。悬垂绝缘子串组suspensioninsulatorset2.1.17
用于悬挂单根导线或分裂导线，主要承受其重量的绝缘子串组。2.1.18耐张绝缘子串组tensioninsulatorset用于承受单根导线或分裂导线张力的绝缘子申组。2.1.19
最大出口角maximumexitangle
在导线与悬垂线夹脱离接触处，船体线槽曲线所允许的最大切线角。2.1.20
最小出口角minimumexitangle
在导线与悉垂线夹脱离接触处，船体线槽曲线所允许的最小切线角。2.1.21
压缩型金具compression-typefitting对于金具本身全部或部分，需要施加压力使其产生永久变形才能完成安装工作的金具。此金具不能反复使用。
2.1.22非压缩型金具non-compressiontypefitting相对于压缩型金具，在安装时金具的任何部位不产生永久变形的金具。此类金具允诈反复使用。
2.1.23温升
temperaturerise
在传导电流的金具元件上，某一点的溢度与指定的基准温度之间的差值。2.2产品类
2.2.1挂环linkeye
两端均为环形连接件的连接金具。2.2.2
挂板clevis，tongueplate
使用螺栓组装的一种板形（单片或双片）连接件：或两端均为板形连接件的连接金具。2.2.3球头ball
球杆形状的一种连接件（相配的连接件为碗头）。碗头socket
帽窝形状的一种连接件（相配的连接件为球头）。2.2.5挂钩hook
吊钩形状的一种连接件。
2.2.6U型挂环shackle
两端分别由挂环与挂板连接件所组合构成的“U\形金具。2.2.7U型螺丝U-bolt
两端分别由挂环与螺纹杆所构成用于与杆塔连接的\U”形金具。2.2.8U型挂板U-clevis,elevishinge由带状钢板弯曲成的“U”形金具，其一端为挂板连接件，另一端配置承受剪力的螺栓，用于与杆2
塔连接。
2.2.9联板yokeplate
GB/T5075-2001
将多个受力分支组装成整体的板形连接金具。2.2.10牵引板towingplate
两端为挂板连接件，并带有施工牵引孔的连接金具。调整板adjustingplate
可调节连接长度的板形连接金具。2.2.12
2花篮螺丝turnbuckle
两端用左右旋螺纹来调节连接长度的连接金具。2.2.13吊架hanger
在电杆上支持避雷线，并代替横担的连接金具。2.2.14延长架dropper
用于降低杆塔横扭上悬垂绝缘子串的悬挂点高度的连接金具。2.2.15
5接续管splicingsleeve，mid-spantensionjoint用于连接导线，并能保持导线电气、机械性能的圆管形或圆形接续金具。2.2.16
修补管repairsleeve
用于修补受损导线以恢复其电气和机械性能的阅管形金具。预绞式金具preformedhelicalfitting2.2.17
将预成型螺旋条状物缠绕于导线或地线上，用于承受机械或电气载荷的金具。2.2.18井沟线夹parallelgrooveclamp用于传递两根平行导线之间电气负荷的接触金具。跳线线夹jumperclamp.jumperlug2.2.19
用于连接跳线，以传递电气负荷的接触金具，2.2.20
防振锤vibrationdamper，damper挂在导线或地线上，抑制或减小微风振动的一种防振装置。均压环gradingring
改善绝缘子串上电压分布的圆环状金具。2.2.22屏蔽环shieldingring
使被屏蔽范围内的其他金具或部件不出现电晕现象的圆环状金具。2.2.23
招弧角arcinghorn
防止电弧沿若绝缘子表面闪络的角状金具。引弧环arcingring
防止电弧沿着绝缘子表面闪络的环状金具。2.2.25
间隔棒spacer
使分裂导线的子导线保持一定几何布置的金具。2.2.26护线条armourrods
悬垂线夹安装前，螺旋形绕于悬挂点处的导线上，以增加导线刚度及耐振能力的金属线条。2.2.27铝包带aluminiumarmourtape缠绕在铝制导线上，使其表面不受磨损的铝带。2.2.28重锤counter weight,downweight挂在悬垂线夹下端，增加线夹垂直荷重的重物。2.2.29
线卡子guyclip
固定钢纹线端部的马鞍形组合件。3
2.2.30心形环thimble
GB/T5075—2001
绕扎钢绞丝或钢丝绳时用的衬垫。设备线夹terminalconnector
导线与电气设备端子相连接，以传递电气负荷用的金具。2.2.32T型线夹T-connector
导线与分支线相连接，以传递电气负荷用的金具。铜铝过渡板coppertoaluminiumadapterboard2.2.33
铜质端子与铝质端子相连接，以防止电化瓶蚀作用的过波接触板件。母线固定金具bus-barsupportclamp2.2.34
固定和悬挂母线用的金具。
2.2.35母线间隔垫bus-harseparator保持母线间一定间隔用的支撑件。2.2.36母线伸缩节bus-barexpansionjoint用于补偿母线因受热变形和振动变形的伸缩性连接件。2.2.37
封端球（盖）coronaball，cap
防止管母线终端部位产生电晕用的球状（半圆状）元件。2.2.38
夜间警告灯nightwarninglight
附在导线上，籍助带电导线的电容合作用而发光的装置。2.2.39航空警告标志aircraftwarningmarker装附在导线或地线上，在白天可见的警告装置。2.3试验方法类
2.3.1外观检查visual inspection以目力观察为主的对金具外表质量状态的检查。2.3.2
型式试验typetest
对按照一定技术条件设计制造的金具产品，以验证其设计特性是否衍合规定的标准所进行的试验。它们通常进行一次，只在设计或材料变更时才重复进行。2.3.3抽样试验samplingtest
在同一条件下所生产的一批产品中，随机地提取一定数量，以验证材料质及工艺质量所进行的试验。
例行试验routinetest
采用适当的方法以汰有缺陷的产品，而对逐个金具所进行的试验。2.3.5定期试验regular.test
按照规定的周期或停产一定时间后，以检验制造过程中所用的模具及定位装置有无变形、磨损或位移，以及镀锌质量是否符合标准所进行的试验。2.3.6振动试验vibration test
在规定的试验条件下，测定防振金具动力特性所进行的试验。疲劳试验fatiguetest
在规定的振动条件下，金具对振动的耐受性能试验。2.3.8电阻试验resistancc test将金具连接于电气回路中，测定其电阻值的试验。2.3.9热循环试验heatcycletest在规定的电流负荷及温升条作下，对试件进行长期运行状态下的模拟试验。2.3.10无线电干扰试验radiointerferencetest4
GB/T5075—2001
在运行电压下，测定试件的无线电干扰电平的试验。2.3.11电翠试验coronatest
在实际使用的状态下，测定试件由于电场的作用而出现可见电晕现象的试验。2.3.12热镀锌试验hotgalvanizingtest对金具表面热镀锌质量的检验，包括锌层重量（或厚度）、锌层均匀性及锌层附着力等项目的试验。
抗弯试验bending resistancetest在规定的条件下，试件在弯曲载荷作用下的承载能力的试验。保护金具
标称破坏载荷
并沟线夹
抽样试验…
电力金具
电晕试验
电阻试验
定期试验
防振锤
非压缩型金具
...o...o.
封端球
挂环·
航空警告标志
护线条
花篮螺丝
间隔棒
接触金具
接续管
接续金具
绝缘子串
GB/T5075-2001
附录A
（提示的附录）
中文索引
绝缘子串组
均压环
抗弯试验
例行试验
联板…
连接金具，
铝包带
母线固定金具
母线间隔垫
母线金具
母线伸缩节
耐张绝缘子串组
耐张线夹
疲劳试验
屏蔽环
破坏载荷此内容来自标准下载网
牵引板
球头，
热镀锌试验
热循环试验·
设备线夹
损伤载荷
跳线线夹
调整板
铜铝过渡板
外观检查：
无线电干扰试验
线卡子
心形环
型式试验
T型线夹
U型挂板
adjusting plate
aircraft warning marker
aluminumarmourtape
arcing horn
arcing ring
armourrods
bending resistance test
bus-bar expansion joint ....bus-harfitting
bus-bar separator
bus-bar support clamp
GB/T5075-2001
U型挂环
U型螺丝
.2.2.29
修补管
悬垂绝缘子串组
悬垂线夹
压缩型金具
延长架
夜间警告灯
引弧环
预绞式金具
招弧角
振动试验
最大出口角
最小出口角
附录B
（提示的附录）
英文索引
..2.2.23
.2.1.8
clevis
clevis hinge
crmpression-typefitting
…2.2.24
copper to aluminum adapter board ... 2. 2. 33corona ball
corona test
counter weight
damage load
damper
dead-end clamp
down weight
dropper
electric power fittings
failure load
fatigue test
grading ring
grip strength
guyelip
hanger
heat cycle test
holding strength
hot galvanizing test,
insulator assembly
insulator set
insulator set fitting
insulator string
jumperclamp
jumperlug
linkfitting
maximum exit angle
mid-span tension joint
minimum exit angle
night warning light
non-compression type fitting8
GB/T50752001
parallel groove clamp
partial tension fitting
preformed helical fitting
protective fitting
radio interference test
regulartest
repair sleeve
resistance test
routine test
sampling test
shackle
shielding ring
socket
spacer
specified failure load
splice sleeve
strain clamp
suspension clamp
suspension insulator set
T-connector
temperature rise
tension clamp
tension insulator set
tension joint,splice
terminal connector
thimble ...
tongue
towing plate
turn buckle
typetest
U-bolt
.2.2.17
.+......
U-clevis
vibration dampcr
vibration test
GB/T5075-2001
visual inspection
yoke plate
GB/T5075-2001
