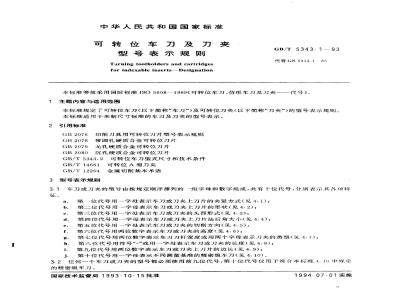

中华人民共和国国家标准
可转位车刀及刀夹
型号表示规则
Turning toolholders and cartridgesfor indexable inserts-- DesignationGB/T 5343.1--93
代替GR5343.185
本标准等效采用国际标准ISO5608一1989《可转位车刀、仿形车刀及刀夹--代号》。1主题内容与适用范围
本标准规定了可转位车刀（以下简称“车刀”)及可转位刀夹（以下简称“刀夹\)的型号表示规则。本标准适用于米制尺寸标准的车刀及刀夹的型号表示。2引用标准
GB2076切削刀具用可转位刀片型号表示规则GB2078#
带圆孔硬质合金可转位刀片
GB2079无孔硬质合金可转位刀片GB 2080
沉孔硬质合金可转位刀片
GB/T5343.2可转位车刀型式尺寸和技术条件GB/T14661可转位A型刀夹
GB/T 12204:
金属切削基本术语
3型号表示规则
车刀或刀夹的型号由按规定顺序排列的：组字母和数字组成，共有十位代号，分别表示其各项特征。
第：位代号用一字母表示车刀或刀夹上刀片的夹紧方式（见4.1）；第二位代号用一字母表示车刀或刀夹上刀片的形状（见4.2)；第三位代号用一字母表示车刀或刀夹的头部形式（见4.3）；第四位代号用--字母表示车刀或刀夹上刀片法后角大小（见4.4）；第五位代号用一字母表示车刀或刀夹的切削方向（见4.5）；第六位代号用两位数字表示车刀或刀夹的高度（见4.6）；第七位代号用两位数字表示车刀刀杆宽度或用两个字母表示刀夹的类型（见4.7）；h.
第八位代号用符号“_\或用一字母表示车刀或刀夹的长度（见4.8）；第九位代号用两位数字表示车刀或刀夹上刀片的边长（见4.9）；第十位代号用-字母表示不同测量基准的精密级车刀（见4.10)。j
3.2任何-个车刀或刀夹的型号都必须使用前九位代号，第十位代号仅用于符合本标准1.10中规定的精密级车刀。
国家技术监督局1993-10-15批准1994-07-01实施

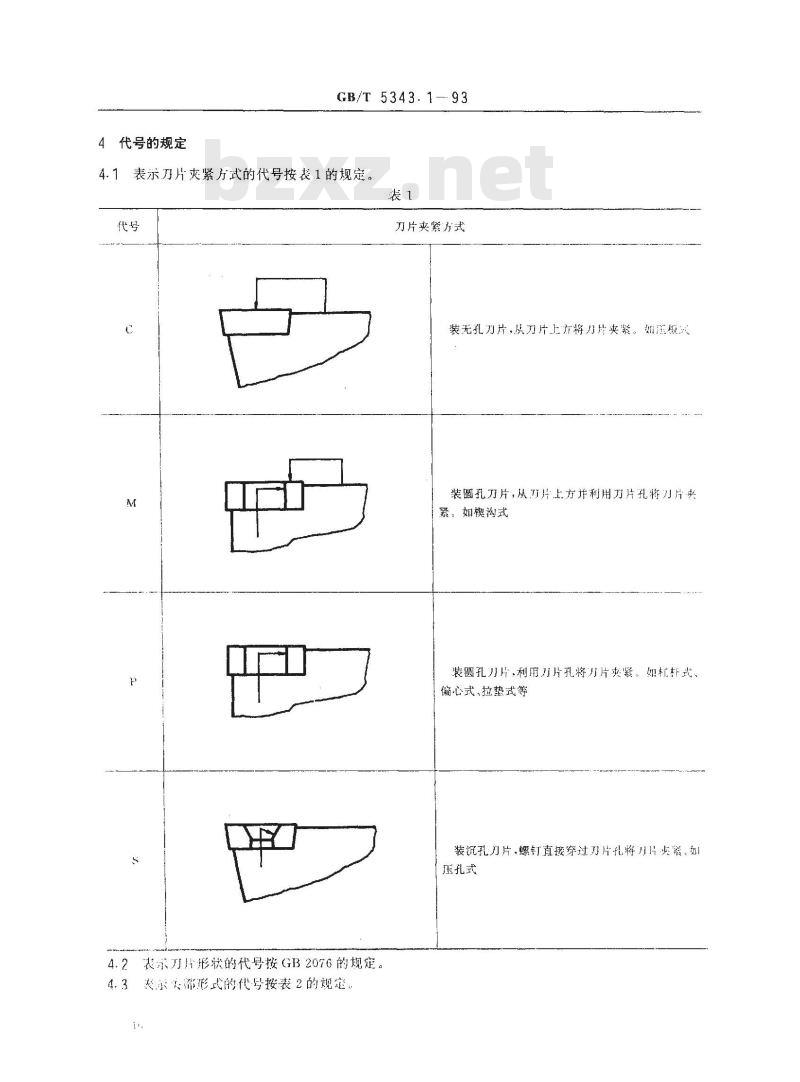

4代号的规定
GB/T 5343.1-93
表示刀片爽紧方武的代号按表1的规定。表1
4.2表示刀片形状的代号按GB2076的规定。4.3表示卡部形式的代号按表2的规定。万片夹紧方式
装无孔刀片，从刀片上方将刀片夹紧。如压板式装圆孔刀片，从刀片上方并利用刀片孔将刀片买紧：如楔式
装圆孔刀片，利用刀片孔将刀片爽紧。如杠杆式，偏心式，拉垫式等
装沉孔刀片，螺钉直接穿过刀片孔将川片火紧。如压孔式
头部形式
GB/T 5343.7 . 93
真头测切
直头侧切
貢头端切
真头侧切
直头侧切
偏头器切
偏头侧切
俄头谢切
编认谢明
偏头游
头部形式
GB/T 5343.1 --- 93
续表2
偏头侧切及端切
直头侧切
直头侧切
偏头侧切
偏头侧切
江：（I)D型和S型车刀或刀夹也可以安装圆形（R型）乃片。2）表中所示角度均为主偏角化
4.4表示刀片法后角大小的代号按GB2C76的规定12
头部彬式
偏头倒切
遍头端切
直头切
偏头瑞的
痛头端切
GB/T5343.1--93
4.5表示切削方向的代号按以下的规定。R：右切；L：左切;N：左、右切通用。4.6表示高度的代号按以下的规定。4.6.1车刀高度
当刀尖高度与刀杆高度相等时，以刀杆高度的数值为代号。例如：刀杆高度为25mm的车刀，则第六位代号为25。如果高度的数值不足两位数时，则在该数前加“”，例如：刀杆高度为8mm时，则第六位代号为08。
4.6.2刀爽高度
当刀尖高度与刀杆高度不相等时，以刀尖高度的数值为代号。例如：刀尖高度为12mm的刀夹，则第六位代号为12，如果高度的数值不足两位数时，则在该数前加o\，例如：刀尖高度为8mim的刀夹，则第六位代号为08。
4.7表示宽度的代号按以下的规定。4.7.1对于车刀，以刀杆宽度的数值为代号。例如：刀杆宽度为20mm的车刀.则第七位代号为20。如果宽度的数值不足两位数时，则在该数前加\0”。例如：刀杆宽度为8mm，则第七位代号为08。4.7.2对于刀夹，用两个字母组成的代号代替宽度。第一个字母总是C（刀夹），第二个字舟表示刀夹的型式。例如：对于符合GB/T14661规定的刀夹，第二个字母为A。4.8表示长度的代号按以下的规定。4.8.1车刀长度
对于长度符合GB/T5343.2中长刀杆系列的车刀，其第八位代号以符号“_”表示。对于仅是长度不符合GB/T5343.2中长刀杆系列的车刀，其第八位代号按表3规定的符号来表示。4.8.2万夹长度
对于长度符合GB/T14661规定的刀夹，其第八位代号以符号_”表示。对于仪是长度不符合GB/T14661规定的刀，其第八位代号按表3的规定来表示。表3
4.9表示刀片边长的代号按GB2076的规定。D
4.10表示不同测量基准的精密级车刀的代号按表4的规定。E
特殊尺寸
5车刀及刀夹型号示例
例1：
GB/T 5343.1---93
t, ± 0.08
t, ± 0. 08
a，年刀刀片爽紧方式为利用刀片孔将刀片爽紧b，车刀刀片形状为正三边形刀片C.车刀头部形式为G型（90°偏头外圆车刀）d.车刀刀片法后角为0°
c.车刀切削方向为右切
f.车刀刀杆高度为20mm
g.车刀刀杆宽度为20mm
h.车刀长度为标准长度（l=125mm）-i.车刀刀片边长为16.5mm
测量基准面
基雄外侧用和基准端
基准内侧防和基准后端面
基准内、外侧面和基准后端面
i.表示以车刀的基准外侧面和基准后端的为测量基准的精密级车14
例2：
GB/T 5343.1---93
a.车刀刀片夹紧方式为从刀片上方和利用刀片孔将刀片夹紧Www.bzxZ.net
b.车刀刀片形状为正方形
C.车刀头部形式为R型（75°偏头外圆车刀）d.车刀刀片法后角为0°
e.车刀切削方向为左切
f.车乃刀杆高度为25mm
g.车刀刀杆宽度为20 mm2
h.车刀长度为140mm（标准长度：t=150mm）i.车刀片边长为15.875mm
例3：
a.刀夹刀片夹紧方式为利用刀片沉孔将刀片夹紧
b，刀夹刀片形状为80°菱形
C.刀夹头部形式为L型（90°偏头侧切及端切刀夹）d，刀夹刀片法后角为7°
e.刀夹切削方向为右切
f.夹刀尖高度为8mm
g.刀夹类型为A型
h.刀夹长度为标准长度（=32mm）i.刀夹刀片边长为6.4mm
C R 08CA
附加说明：
GB/T 5343.1--
本标准由中华人民共和国机械工业部提出本标准出全国刀具标准化技术委员会归口。本标准由机械工业部成都工具研究所负责起草。本标准主要起草人王瑚、曹根生。本标准于1985年8月首次发布。
