本标准适用于在105~110下连续干燥而不发生化学变化的离子交换树脂含水量的测定。 GB/T 5757-1986 离子交换树脂含水量测定方法 GB/T5757-1986 标准下载解压密码：www.bzxz.net

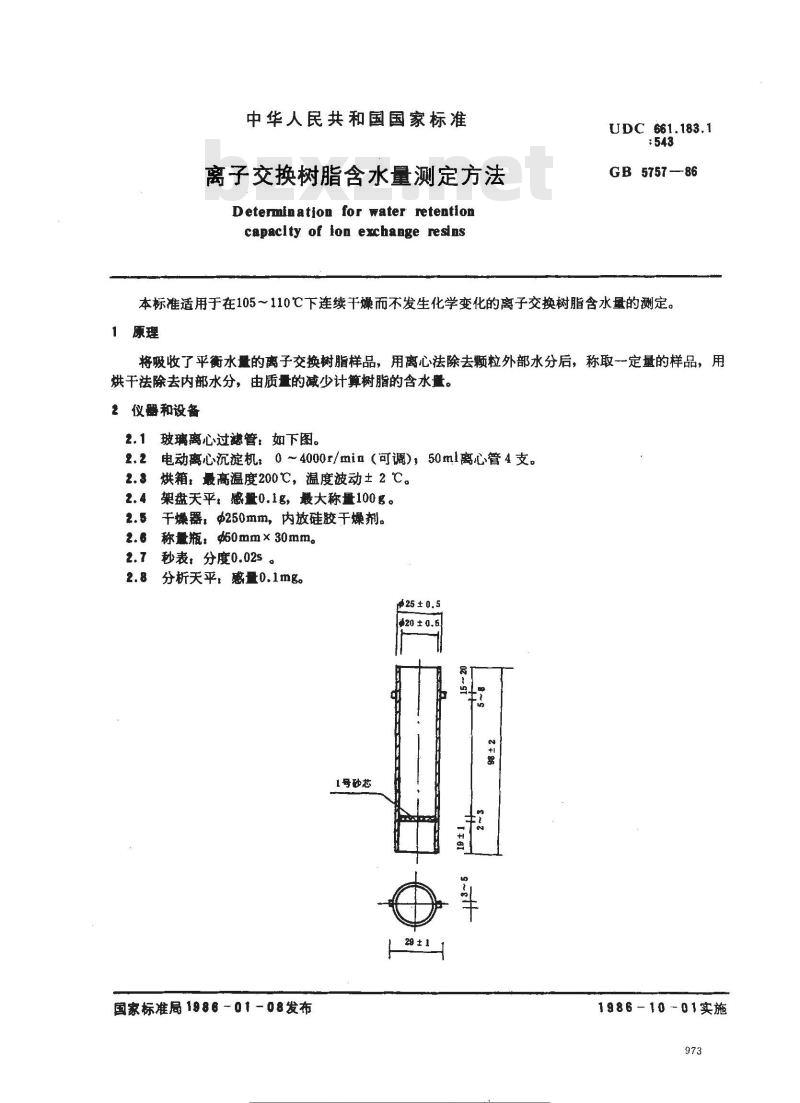

中华人民共和国国家标准
离子交换树脂含水量测定方法
Determination for water retentioncapacity of ion exchange resinsUDC 661.183.1
GB5757-86
本标准适用于在105~110℃下连续干燥而不发生化学变化的离子交换树脂含水量的测定。原理
将吸收了平衡水量的离子交换树脂样品，用离心法除去颗粒外部水分后，称取一定量的样品，用烘干法除去内部水分，由质量的减少计算树脂的含水量。2仪器和设备
2.1玻璃离心过滤管：如下图。
2.2电动离心沉淀机：0～4000r/min（可调），50ml离心管4支。2.3烘箱：最高温度200℃，温度被动±2℃。2.4架盘天平，感量0.1g，最大称量100g。2.5干燥器，Φ250mm，内放硅胶干燥剂。称量瓶：d50mm×30mm。
秒表：分度0.02s。
分析天平，感量0.1mg。
25 ± 0. 5
+20 ± 0.5
1号砂芯
国家标准局1986-01-08发布
标行业资米免费
1986-10-01实施

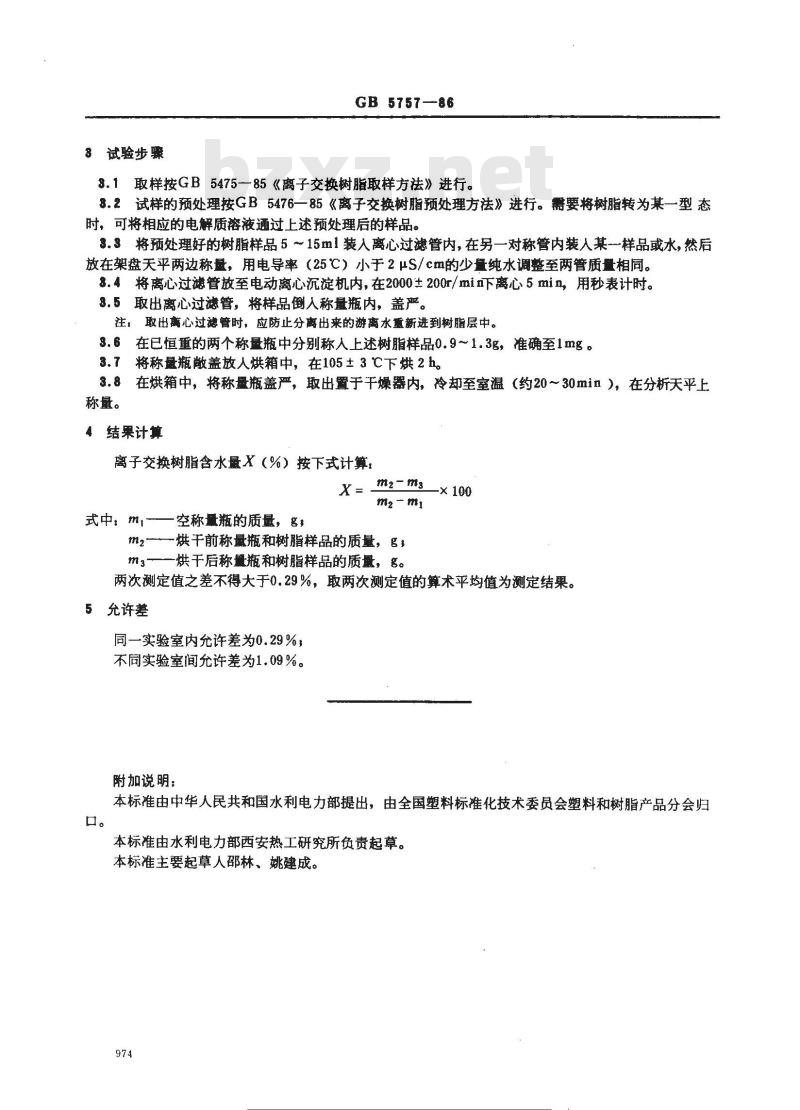

3试验步骤
GB 5757-86
3.1取样按GB 5475—85《离子交换树脂取样方法》进行。38.2试样的预处理按GB5476一85《离子交换树脂预处理方法》进行。需要将树脂转为某一型态时，可将相应的电解质溶液通过上述预处理后的样品。3.3将预处理好的树脂样品5～15m1装人离心过滤管内，在另一对称管内装人某样品或水，然后放在架盘天平两边称量，用电导率（25℃）小于2μS/cm的少量纯水调整至两管质量相同。8.4将离心过滤管放至电动离心沉淀机内，在2000土200r/min下离心5min，用秒表计时。3.5取出离心过滤管，将样品倒人称量瓶内，盖严。注，取出离心过滤管时，应防止分离出来的游离水重新进到树脂层中。3.6在已恒重的两个称量瓶中分别称人上述树脂样品0.9~1.3g，准确至1mg。3.7将称量瓶敞盖放人烘箱中，在105±3℃下烘2h。3.8在烘箱中，将称量瓶盖严，取出置于干燥器内，冷却至室温（约20～30min），在分析天平上称量。下载标准就来标准下载网
4结果计算
离子交换树脂含水量X（%）按下式计算：X= m2-m3
m2 - m
空称量瓶的质量，g，
式中. m,
m2—烘干前称最瓶和树脂样品的质量，g，m3—烘干后称量瓶和树脂样品的质量，g。两次测定值之差不得大于0.29%，取两次测定值的算术平均值为测定结果。5允许差
同一实验室内允许差为0.29%，
不同实验室间允许差为1.09%。
附加说明：
本标准由中华人民共和国水利电力部提出，由全国塑料标准化技术委员会塑料和树脂产品分会归口。
本标准由水利电力部西安热工研究所负责起草。本标准主要起草人邵林、姚建成。974
标准搜零网
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
