GB 5013.6-1997
基本信息
标准号： GB 5013.6-1997
中文名称：额定电压450/750V及以下橡皮绝缘电缆 第6部分：电焊机电缆
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1997-10-13
实施日期：1998-10-01
作废日期：2008-09-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：107997
标准分类号
标准ICS号：电气工程>>电线和电缆>>29.060.20电缆
中标分类号：电工>>电工材料和通用零件>>K13电缆及其附件
出版信息
出版社：中国标准出版社
页数：3页
标准价格：10.0 元
相关单位信息
首发日期：1985-03-23
复审日期：2004-10-14
起草单位：机械工业部上海电缆研究所
归口单位：全国电线电缆标准化技术委员会
发布部门：国家技术监督局
主管部门：中国电器工业协会
标准简介
本部分详述了橡皮绝缘电焊机电缆的技术要求。每种电缆应符合GB 5013.1规定的相应要求和本部分的特殊要求。 GB 5013.6-1997 额定电压450/750V及以下橡皮绝缘电缆 第6部分：电焊机电缆 GB5013.6-1997 标准下载解压密码：www.bzxz.net

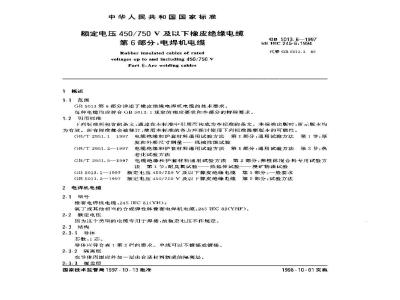

标准图片预览
标准内容
中华人民共和国国家标准
额定电压450/750V及以下橡皮绝缘电缆第6部分：电焊机电缆
Kubber insulated cables of ratedvoltages up to and including 450/750 vPart 6:Arc welding cables
1概述
1.1范围
GB5013第6部分详述了橡皮绝缘电爆机电缆的技术要求。每种电缆均应符合GB5013.1规定的相应要求和本部分的特殊要求。1.2引用标准
GB 5013 6—1997
idt 1EC 245-6:1994
代替GB5013.385
下列标准所包含的条文，通过在本标准中引用面构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2951.11997电缆绝缘和护套材料通用试验方法第1部分：用试验方法第1节：厚度和外形尺寸测量——…机械性能试验(GB/T2951.2—1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第2节：热老化试验方法
GB/T2951.5—1997电缆绝缘和护套材料通用试验方法第2部分：弹性体混合料专用试验方法第1 节,耐臭氧试验——热延伸试验——漫矿物油试验GB5013.1—1997额定电压450/750V及以下像皮绝缘电缆第1部分：一般要求GB5013.2—1997额定电压450/750V及以下檬皮绝缘电缆第2部分：试验方法2电焊机电缆
2.1型号
橡套电焊机电缆：245IEC81(YH)；氟丁或其他相当的合成弹性体橡套电煤机电缆：245IEC82(YHF）2.2额定电压
因为这个类型的心缆专于焊接，故额定孢压不作规定。2.3结构
2.3.1导体
芯数：I芯。
导体应符合表1第2栏的要求。单线可以不镀锡或镀锡。2.3.2隔离层
在等体周围应外加一层由合适材料制成的隔离层。2.3.3体益层
国家技术监督局1997-10-13批准1998-10-01实施
GB 5013.6—1997
导和隔离层应由下列中的一种爱盖保护。2.3.3.1抗张强度最小为12MPa的 SE3型橡胶混合物覆盖层，构成绝缘兼护套,其厚度应符合表1第3栏的规定值。
2.3.3.2SE4型氯丁或其他相当的合成弹性体混合物覆盖层，构成绝缘兼护套，其厚度应符合表1第3栏的规定值，
2.3.3.3由-层IE1型橡皮混合物绝缘、--层任选的织物带和一层SE4型氯丁或其他相当的合成弹性体混合物护套组成的复合覆盖层，其总厚度应符合表1第3栏的规定值，复合覆盖层中的扩套厚度应符合表1第4栏的规定值；如果绝缘不是挤包，则应至少由两层组成，2.3.4外径
平均外径应在表1第5栏和第6栏规定的上下限范围内。2.4试验
应以表2规定的检测与试验,检查是否衍合 2. 3的要求。2.5使用导则
正在考虑中。
表1245IEC81(YH)和245IEC82(YHF)型电缆的综合数据导体标
称截面
导体中单线
最大判径
德益层总楼
1）复合盖层的绝缘厚度不单独测量。复合覆盖层中的
护套厚度规定值
均外径
21 C:时导最人电阻
镀羯单线
表2245TEC81(YH)和245TEC82(YHF)型电缆的试验序号
试验项月
电气性能试验
导体电阻
成品电缆100心V电压试验
结构尺寸检查
结构检查
微盖层厚度测其
外径测母
绝缘机械性能\
老化前拉力试验bzxZ.net
空气烘箱老化后拉力试验
氢弹老化后拉力试验
试验种类
试方法
GB(GB/T)
5013.15013.2
未镀单线
杀文号
险查和手工试验
试验颐目
热延神试验
薇盖层或复合覆盖层中的护套机被性能
老化前拉力试脸
空气烘箱老化后拉力试验
没猫后拉力试验”
【撕毅试验
热延仲试验
成品电缆机械强度
静态曲挠试验
GB 5013.6—1997
表2（完）
试验种类
试验方法
GB(GE/T)
正在考堪中
1）只适用于复合覆盖层有正1型像皮混合物作单独绝缘层的电缆。2）只适用于245IEC82(YHF)型电缆。条文号
8. 1. 3. 1
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
