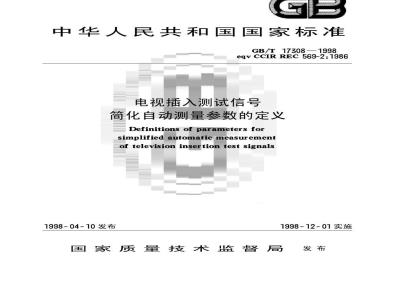

中华人民共和国国家标准
GB/T173081998
eqvCCIRREC569-2:1986
电视插入测试信号
简化自动测量参数的定义
Definitions of parameters forsimplified automatic measurementof television insertion test signals1998-04-10发布
1998-12-01实施
国家质量技术监督局
GB/T17308—1998
本标准等效采用CCIRREC569-2：1986《电视插入测试信号简化自动测量参数的定义》，为我国使用国际电视插入测试信号对电视传输通道特性进行简化自动测量提供了参数定义及其计算方法。本标准在使用过程中，参考和引用了GB365983《电视视频通道测试方法》、GB366083《测量视频连续随机杂波用的统一加权网络》、GB/T17307一1998《电视广播场消隐期插入行用途分配》。当使用简化自动测量仪测量插入测试信号并要求结果给出归一化的形式时，应由本标准给出确定该信号参数所使用的定义。
本标准由中华人民共和国广播电影电视部提出。本标准由广播电影电视部标准化规划研究所归口。本标准起草单位：广播电影电视部标准化规划研究所。本标准起草人：肖荫升。
GB/T17308—1998
对本标准所述各项测量的项目取舍决定于运行设备类型和管理规定。测量所用仪器的性能是：1.任何输入信号在标称视频频带之外的谐波分量都不会引起超出所用仪器精度范围的测量误差。2.测量仪器基本抑制输入信号中杂波对测试信号参数测量的影响。通过非线性线路的信号所显现的失真大小随平均图像电平而变化，因此，在对每项失真或误差测试时，同时测量平均图像电平(APL)值。1范围
中华人民共和国国家标准
电视插入测试信号
简化自动测量参数的定义
Definitions of parameters forsimplified automatic measurementof television insertion test signalsGB/T17308—1998
eqvCCIRREC569-2:1986
本标准适用于采用国际电视插入测试信号对电视传输通道进行简化自动测量。本标准适用于我国的PAL制彩色电视传输系统。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3659—83电视视频通道测试方法GB3660一83测量视频连续随机杂波用的统一加权网络GB/T17307—1998电视广播场消隐期插入行用途分配3定义
本标准采用下列定义。
3.1亮度条脉冲幅度luminancebaramplitude亮度条脉冲幅度定义为亮度条脉冲(B2)中间的b2点的电平与紧靠复合脉冲(F)之后的b1点的电平之差(b1和b2点示于图1)。这电平差表示为与标称亮度条脉冲幅度(0.7V)的百分比。3.2亮度条脉冲的幅度误差luminancebaramplitudeerror亮度条脉冲的幅度误差定义为实际亮度条脉冲幅度与标称值之差，表示为与标称值（为0.7V峰-锋）的百分比。
3.3条脉冲的倾斜bartilt
条脉冲的倾斜定义为b3和b两点的电平差，表示为与条脉冲幅度的百分比。b3点在条脉冲前沿半幅点之后1us处，b4点在后沿半幅度点之前1us（b3，b4点示于图1）处，其差值的符号是这样确定的：当码点高于点时，差值符号为正，反之为负。3.4基线失真base-linedistortion基线失真定义为bz点与b1点（见图1）两点信号电平之差，b点在条脉冲（B2后沿半幅点之后400μs处（见图1)。
基线失真表示为亮度条脉冲幅度的百分比，测量用网络限制带宽，其差值符号是这样确定的：当矿点电平高于参考点时，差值符号为正，反之为负。3.52T脉冲/条脉冲相对误差2Tpulse/barratiodistortion国家质量技术监督局1998-04-10批准1998-12-01实施
GB/T17308—1998
2T脉冲/条脉冲相对误差定义为2T脉冲（B）与条脉冲（B2)幅度之差，表示为与条脉冲幅度的百分比。其差值符号是这样确定的，当2T脉冲幅度大于条脉冲幅度时，差值符号为正，反之为负。2T脉冲幅度的峰值相对于b1点(见图1)作参考点。当避免由于行倾斜产生测量误差时，参考点可用2T脉冲前2~1μs和2T脉冲后1~2us期间内的插入测试信号的线性平均电平来定义。3.62T脉冲波形失真2Tpulseshapedistortion参照GB3659。
3.7色度-亮度增益差chrominance-luminancegaininequality色度-亮度增益差定义为色度分量G1，G2的峰-峰幅值与亮度条脉冲（B2幅值之差，表示为与亮度条脉冲幅度的百分比，其差值符号是这样确定的：当色度幅度分量大于亮度条脉冲幅度时，差值符号为正，反之为负。
如果因某种原因不能用信号G1或G2，则可以用复合脉冲F进行测量。3.8色度-亮度时延差chrominance-luminancedelayinequality色度-亮度时延差定义为复合脉冲(F)（见图1)中的亮度和色度分量的时间差(以ns表示)。如果解调后的色度分量的对称轴滞后于亮度分量的对称轴，则这个差为正，反之为负。3.9亮度非线性失真luminancenon-linearity亮度非线性是用行17的阶梯波信号D1（见图1）测量的，它定义为最大和最小梯级幅度差，表示为与最大梯级幅度的百分比，确定这个差值符号没有重要意义，可认为它是正的。3.10微分增益differentialgain用D2（见图3)阶梯波上的彩色副载波的幅度调制决定微分增益。用二个参数十X和一Y定义微分增益，表示为在接收的测试信号梯级上的副载波与其消隐电平上的副载波幅度的最大差值与消隐电平上的副载波幅度的百分比，在单调特性的情况下，X和Y中一个为零。
X和Y可由下面的表达式得到
X=100|Amax/A011
式中：Ao——消隐电平梯级上的副载波幅度，Amx——梯级上副载波的最大值；Amn——梯级上副载波的最小值。对于自动测量可以有二种表示结果的方法。Y--100|Amn/Ao-1|
a）“峰值微分增益”，由X或Y这二个参数中较大的一个来定义。b）“峰-峰微分增益”被定义为X+Y。3.11微分相位differentialphase微分相位是通过D2阶梯波（见图3)上的彩色副载波的相位调制定义的。(%)
用二个参数十X和一Y定义微分相位，它表示为在接收的测试信号梯级上的副载波与消隐电平上的副载波的最大相位差，以度数差来表示。在单调特性情况下，X或Y中一个为零。X和Y可由下面的表达式得到：
X=lΦmx—Φol
式中：Φo——在D2的消隐电平梯级上的副载波相位；-梯级上副载波相位的最大值；
中min——梯级上副载波相位的最小值。Y=lΦmn—中ol
对于自动测量还有二种可行的表示结果的方法可供选择：a）“峰值微分相位”，由X或Y这二个参数中较大的一个来定义。b）“峰-峰微分相位”，被定义为X+Y。2
GB/T17308—1998
3.12色度信号对亮度信号交调chrominance-luminanceintermodulation色度信号对亮度信号交调是抑制原有彩色副载波之后在G.或G2的最后一段b（见图2）与后继参考点6（见图2）的亮度幅度差，表示为与66幅度的百分比，其差值符号是这样确定的：当亮度幅度5大于b6点的亮度幅度时，其差值符号为正，反之为负。如果因某种原因不用G1或G2而采用F测量该参数，在这种情况下，交调失真表示为在抑制了彩色副载波之后，由复合脉冲亮度分量幅度与亮度条脉冲的半幅值之差与亮度条脉冲半幅值的百分比，其差值的符号是这样确定的：当复合脉冲亮度分量幅度大于亮度条脉冲之半幅值时，其差值符号为正，反之为负。
3.13二电平色度幅值非线性two-levelchrominanceamplitudenon-linearity这个参数用G2测量，其值表示为带有符号的百分数，由下式定义：100(V3-5VD/V（%）
式中V,和V：分别为G2中的第一级和最后一级的峰-峰幅度。3.14二电平色度相位非线性two-levelchrominancephasenon-linearity这个参数用G2测量，其值用带有符号的度数表示，由下式定义：中3-中1
式中Φ3和Φ1分别为G2中的第一级和最后一级的相位。3.15信号对随机杂波比signal-to-randomnoiseratio3.15.1信号对未加权随机杂波比signal-to-unweightedrandomnoiseratio定义为亮度条脉冲B2幅度对整个专用行或部分专用行（行22）上测量的杂波有效值之比，比值以dB形式给出。杂波带宽由GB3659规定的低通滤波器限定。低频的限定由20dB/100ct斜率的200kHz高通滤波器完成。
为了抑制副载波频率的周期性杂波应该采用陷波器，625行制信号陷波器的幅/频响应如图6所示。
必须指出，高通滤波器和陷波器在限制随机杂波频谱成分的同时也改变了它的有效值或准峰-峰值，理论上限制到5MHz频谱的杂波所建立的以dB表示的转换因子在表1中给出。3.15.2信号对加权随机杂波比signal-to-weightedrandomnoiseratio采用GB3660中规定的统一加权网络，信号对加权随机杂波比的定义和前面第2.15.1条相同。3.16信号对色度周期杂波比signal-to-chrominanceperiodicnoiseratio这个参数是在2.15使用的信号部分上测得的，它被定义为亮度条脉冲(B2)幅度对在中心频率为彩色副载频、总带宽为0.2MHz(3dB)内的寄生信号的峰-峰幅值之比。其测量结果用dB数表示。3.17低频误差low-frequencyerrors这个参数定义为消隐电平波动的峰-峰幅度，在10Hz～20kHz的频段中测量，并表示为亮度条脉冲(B2)幅度的百分比。
3.18同步幅度误差syncamplitudeerror同步幅度误差定义为同步幅度与它的标称值（3/7的亮度条脉冲幅度)之差，表示为该标称值的百分比。其差值符号是这样确定的：当同步脉冲大于标称值时，其差值符号为正，反之为负。为避免由场倾斜引起的误差，测量同步脉冲最好只用一个参考点，该点位于如图4所示的每场中的bg点。
3.19色度基准幅度误差chrominancereferenceamplitudeerror这个参数与消隐电平上的彩色副载波的幅度变化有关，它定义为D?部分消隐电平梯级上的彩色副载波的峰-峰幅度与标称值(4/10亮度条脉冲幅度)之差，用百分比表示。其差值符号是这样确定的：当消隐电平梯级上的副载波的幅度大于标称值时，其差值符号为正，反之为负。3.20增益频率特性gain/frequencecharacteristic3
GB/T17308—1998
3.20.1多波群信号的波动峰值peakrippleofthemulti-burstsignal这个量用X和Y表示，定义为测试信号C2的多波群幅度与基准量A。间的最大（峰)差，X和Y表示为A。的百分比。
A。是Ci部分（见图5)的峰-峰幅度。X和Y由下式求得：
X=100|Amx/Ao—1|
（%）Y=100|Amn/A-1l
（%）
式中Amax和Am分别是相应多波群在它们半宽度点测得的峰-峰幅度的最高和最低值。多波群的波动峰值由X或Y中大的一个来确定。3.20.2nMHz多波群（见注）的幅度误差amplitudeerrorofburstatnMHz该量的大小和符号被定义为nMHz处的多波群的峰-峰幅度与参考量A。（如前所定义的)之差，表示为A。的百分比。
注：n是表示所考虑的频率。
4.5 8.5 10. 5l11.4
图1625行制的行17
GB/T17308—1998
1112.51415
图2625行制的行331
图3625行制的行330
30 31 32 ×
GB/T17308—1998
后一齿
在均衡脉冲期间同步幅度误差的测量点图4
图5625行制的行18
20 3/ 32H
白噪声
三角噪声
去加重三角噪声
未加权
未加权
未加权
GB/T17308
3—1998
625行制副载波陷波器响应
3dB带宽：600kHz
3.43MHz处衰减≥26dB
以dB为单位的转换因子理论值
（四舍五入至1/10dB）
200kHz高速滤波器
20dB/10oct
副载波陷波器下载标准就来标准下载网
3dB带宽=600kHz
