本标准适用于专门用来提高标称电压为1kV及以下、频率为15Hz～60Hz交流电力系统的功率因数的电容器单和电容器组。本标准也适用于在电力滤波电路中用的电容器。 GB/T 17886.1-1999 标称电压1kV及以下交流电力系统用非自愈式并联电容器 第1部分：总则 -- 性能、试验和定额 -- 安全要求 安装和运行导则 GB/T17886.1-1999 标准下载解压密码：www.bzxz.net

GB/T17886.1—1999
本标准等同采用国际标准IEC60931-1：1996《标称电压1kV及以下交流电力系统用非自愈式并联电容器第1部分：总则-—性能、试验和定额-安全要求——-安装和运行导则》，本标准与相关标准协调一致。

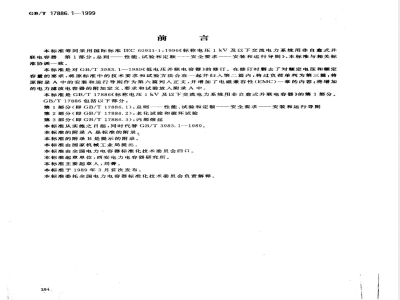

本标准是对GB/T3983.1一1989《低电压并联电容器》的修订。在修订时去了对额定电压和额定容量的要求，将原标准中的技术要求和试验方法合在一起并归入第二篇内；将过负荷单列为第三篇，将原附录A中的安装和运行导则作为第六篇列人正文，并增加了电磁兼容性（EMC）一章的内容：将增加的电力滤波电容器的附加定义、要求和试验放入附录A中。本标准是GB/T17886《标称电压1kV及以下交流电力系统用非自愈式并联电容器》的第1部分。GB/T17886包括以下部分：
第1部分（即GB/T17886.1）：总则—-性能、试验和定额———安全要求-——安装和运行导则第2部分（即GB/T17886.2）：老化试验和破坏试验第3部分（即GB/T17886.3）：内部熔丝本标准从实施之日起，同时代替GB/T3983.1-1989。本标准的附录A是标准的附录。
本标准的附录B是提示的附录。
本标准由国家机械工业局提出。本标推由全国电力电容器标准化技术委员会归口。本标准起草单位：西安电力电容器研究所。本标准主要起草人：刘菁。
本标准于1989年3月首次发布。
本标准委托全国电力电容器标准化技术委员会负责解释。294
GB/T17886.1-1999
IEC 前言
1）IEC（国际电工委员会）是由各国家电工委员会（IEC各国家委员会）组成的国际性标准化组织。IEC的目的在于促进电工和电子领域内所有有关标准化问题的国际协作。为此，除其他活动外，IEC出版国际标准。这些标准是委托技术委员会制定的，任何一个对所着手进行的项目感兴趣的EC国家委员会均可参加该制定工作。与IEC有协作关系的国际性、政府性和非政府性组织亦均可参加这一制定工作，IEC与国际标准化组织（ISO)根据双方商定的条件密切合作。2）由所有对该问题特别关切的国家委员会参加的技术委员会制定的IEC有关技术问题的正式决议或协议，尽可能地表达了对所涉及的问题在国际上的一致意见。3）这些决议或协议以标准、技术报告或导则的形式出版，以推荐物的形式供国际上使用，并在此意义上为各国家委员会所接受。
4）为了促进国际上的统，IEC各国家委员会同意在其国家和地区标准中最大可能地采用IEC国际标准。IEC标摊与相应的国家或地区标准之间的任何差异，均应在后者中明确指出。5）IEC并未制定任何表示认可标志的手续，如有对某项设备声称符合IEC的一项标准时，IEC对此不负责任。
6）注意到本国际标准的某些组成部分可能涉及专利权问题。IEC不负责识别任专利权或者所有这类专利权。
国际标准IEC60931-1是由IEC第33技术委员会《电力电容器》制定的。此第二版代替并废止了1989年出版的第一版以及第一次修改（1991），从而形成了技术修订版。本标的正文以下列文件为依据：国际标准草案
33/235/FDIS
33/235A/FDIS
表决报告
33/250/RVD
批准本标准的全部表决资料可在上表所示的表决报告中查到。附录A是本标准的组成部分。
附录B仅供参考。
中华人民共和国国家标准
标称电压1kV及以下交流电力系统用非自愈式并联电容器
性能、试验和定额
第1部分：总则——
安全要求一一安装和运行导则
Shunt power capacitors of the non-self-healing type for a. c. systems having a ratedvoltage up to and including 1 kV-Part 1:General-Performance,testing and rating--Safety requirements---Guide forinstallation and operation
第一篇　总　
1范围和目的
GB/T 17886.1—1999
idt IEC 60931-1:1996
代替GB/T3983.11989
本标准适用于专门用来提高标称电压为1kV及以下、频率为15Hz～60Hz交流电力系统的功率因数的电容器单元和电容器组。本标准也适用于在电力滤波电路中用的电容器。在附录A中给出了滤波电容器的附加定义、要求和试验。
对由内部熔丝保护的电容器的附加要求以及对内部熔丝的要求，均在GB/T17886.3中给出。本标准不适用于下列电容器：
标称电压1kV及以下交流电力系统用自愈式并联电容器；-标称电压1kV以上交流电力系统用并联电容器；一运行频率40Hz～24000Hz感应加热装置用电容器；一串联电容器；
一电动机用电容器及其类似者；耦合电容器及电容分压器；
在电力电子电路中使用的电容器；用于荧光灯和放电灯中的小型交流电容器；抑制无线电干扰的电容器；
用于各种电气设备中并作为其部件的电容器；用于有直流电压叠加于交流电压的电容器。各附件，诸如绝缘子、开关、仪用互感器、熔断器等，均应符合有关国家标准。本标准的目的是：
a）阐述关于性能、试验和定额的统-规则；国家质量技术监督局1999-10-10批准296
2000-05-01实施
b）阐述特殊的安全规则；
c）提供安装和运行导则。
2引用标准17
GB/T17886.1—1999
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB13539.1—1992低压熔断器基本要求（neqIEC60269-1：1986）GB/T16927.1--1997高电压试验技术第1部分：--般试验要求（eqvIEC60060-1:1989)GB/T17626.1-~1998电磁兼容试验和测量技术抗扰度试验总论(idtIEC61000-4-1:1992）GB/T17886.2--1999
标称电压1kV及以下交流电力系统用非自愈式并联电容器第2部分：老化试验和破坏试验（idtIEC60931-2：1995）GB/T17886.3-1999
标称电压1kV及以下交流电力系统用非自愈式并联电容器第3部分：
内部熔丝（idtIEC60931-3：1996）电磁兼容性（EMC）第2部分：环境第2章：在公用低压供电系统中低频IEC61000-2-2:1990
传导于扰和信号的兼容水平
3定义
本标准采用下列定义：
3.1电容器元件（或元件）capacitorelement（orelement）由电介质和被它隔开的电极构成的部件。3.2电容器单元（或单元）capacitorunit（orunit）由一个或多个电容器元件组装于单个外壳中并有引出端子的组装体。3.3非自愈式电容器non-self-healingcapacitor一种在电介质被局部击穿后不能自行恢复其绝缘性能的电容器。3.4电容器组（或组）capacitorbank（orbank）电气上连接在一起的一组电容器单元。3.5电容器capacitor
在本标准中，当不必强调“电容器单元”或“电容器组”时，则用术语“电容器”。3.6电容器装置capacitorinstallation电容器组及附件。
3.7电容器的放电器件dischargedeviceofacapacitor装在电容器内部或外部的，当电容器从电源脱开后能将电容器端子间的电压在规定时间内几乎降低到零的器件。
3.8电容器的内部熔丝internalfuseofacapacitor在电容器单元内部和元件相串联的熔丝。3.9电容器用过压力隔离器overpressuredisconnectorforacapacitor当电容器外壳内部压力增大到超过其允许范围时能自动切断电容器的器件。3.10电容器用过热隔离器overtemperaturedisconnector'foracapacitor当电容器外壳内部温度增大到超过其允许范围时能自动切断电容器的器件。采用说明：
1J因IEC60931-1中IEC60050（436)、IEC60110等10个引用标准在整个标准中从未出现，按瓣GB/T1.1的规定在本标准中予以删去。
3.11线路端子lineterminal
GB/T 17886.1-1999
用来连接到输电线和母线上的端子。注：在多相电容器中，拟与中性线相连接的端子不作为线路端子。3.12电容器的额定电容（Cn）ratedcapacitanceofacapacitor（C）设计电容器时所规定的电容。
3.13电容器的额定容量（Qn）ratedoutputofacapacitor（Q）由额定电容、额定频率和额定电压计算得出的无功功率。3.14电容器的额定电压（Un）ratedvoltageofacapacitor(Uv）设计电容器时所规定的交流电压方均根值。注：在电容器是由一个或多个独立的电路组成（例如用于多相连接的单相单元或具有独立电路的多相单元)的情况下，U是指每一电路的额定电压。对于内部相间具有电气连接的多相电容器以及对于多相电容器组，Un是指线电压。3.15电容器的额定频率（f）ratedfrequencyofacapacitor（fn）设计电容器时所规定的频率。
3.16电容器的额定电流（v）ratedcurrentofacapacitor（Iy）设计电容器时所规定的交流电流方均根值。3.17电容器的损耗capacitorlosses电容器所消耗的有功功率。
注：所有部件产生的损耗均应包括在内，例如：对于单元，应包括由电介质、内部熔丝、内部放电电阻、连接件等产生的损耗。对于电容器组，则包括由单元、外部熔断器、汇流排、放电线圈和阻尼电抗器等产生的损耗，3.18电容器的损耗角正切（tand）tangentofthelossangle（tan）ofacapacitor在规定正弦交流电压和频率下，电容器的等效串联电阻与容抗之比。3.19电容器的最高允许交流电压maximumpermissiblea.c.voltageofacapacitor在规定条件下，电容器能承受一给定时间的最高交流电压方均根值。3.20电容器的最大允许电流maximumpermissiblea.c.currentofacapacitor在规定条件下，电容器能承受一给定时间的最大交流电流方均根值。3.21环境空气温度ambientairtemperature拟安装电容器处的空气温度。
3.22冷却空气温度coolingairtemperature在稳定状态下，在电容器组最热区域的两单元之间的正中间所测得的空气温度。如果仅为个单元，则为距离电容器外壳大约0.1m和距离底部三分之二高度处所测得的温度。3.23稳定状态steady-statecondition电容器在恒定输出和恒定环境空气温度下所达到的热平衡状态。3.24剩余电压residual voltage开断一段时间之后电容器端子间尚残存的电压。4使用条件
4.1正常使用条件
适用于本标准的电容器应在下列条件下使用。a）通电时的剩余电压
不超过额定电压的10%（见第22章、第32章及附录B）。b）海拔
不超过2000m。
c）环境空气温度类别
GB/T17886.1--1999
电容器按温度类别分类，每一类别用一个数字后跟一个字母来表示。数字表示电容器可以运行的最低环境空气温度。
字母代表温度变化范围的上限，在表1中规定了最大值。温度类别所覆盖的温度范围从一50℃～+55℃。
电容器可以运行的最低环境空气温度应从十5℃，一5℃，一25℃，一40℃，一50℃这五个优先值中选取。
对于户内使用者，通常取下限值为一5℃。表1是以电容器运行时不影响环境空气温度的使用条件为依据的（例如户外装置）。表1温度变化范围上限用字母代号代
表1中的温度值可由安装地点的气象温度资料中查得，环境温度，℃
24h内平均最高
1年内平均最高免费标准下载网bzxz
2由制造厂与购买方协商制定的专门规范可以高于表1中所列最高温度值。在这种情况下，温度类别应用最低和最高温度的组合值来表示，例如一40/60。如果电容器运行时影响空气温度，则应加强通风和（或）另选电容器，以使不超过表1中的极限值。在这样的装置中，冷却空气温度应不超过表1的温度极限值加5℃。任何最低和最高值的组合均可选作电容器的标准温度类别，例如一40/A或一5/C。优先的温度类别为：
—40/A，25/A，--5/A和—5/C
4.2非正常使用条件
本标准不适用于使用条件不符合本标准要求的电容器，除非制造厂和购买方之间另有协议。第二篇质量要求和试验
5试验要求
5.1概述
本章给出了对电容器单元的试验要求及在有所规定时对电容器元件的试验要求。支柱绝缘子、开关、仪用互感器、熔断器等均应符合有关国家标准。5.2试验条件
除对特殊试验或测量另有规定外，试验开始时电容器电介质的温度均应在十5C～十35℃范围内。如果电容器在不通电的状态下在恒定的环境温度中已放置了适当长的时间，则可认为电介质的温度与环境温度相同。如需校正，则使用的参考温度为十20℃。但制造厂和购买方之间另有协议时除外。如果没有其他规定，交流试验和测量可在50Hz或60Hz的题率下进行，不受电容器额定频率的限制。
6试验分类
试验分为：
6.1出厂试验
GB/T17886.1-1999
a）电容测量和容量计算（见第7章）；b）电容器损耗角正切(tano)测量（见第8章）；c）端子间电压试验（见9.1)；
d）端子与外壳间电压试验（见10.1）；e）内部放电器件的试验（见第11章）；f）密封性试验（见第12章）。
出厂试验应由制造厂在发货前对每一台电容器进行。如果购买方有要求，制造厂应向其提供列有这些试验结果的证明书。
上述试验顺序一般不是强制性的。6.2型式试验
a）热稳定试验（见第13章）；
b）在提高温度下电容器损耗角正切（tano)的测量（见第14章）；c）端子间电压试验（见9.2）；d）端子与外壳间电压试验（见10.2）；e）端子与外壳间雷电冲击电压试验（见第15章）；f）放电试验（见第16章）；
g）老化试验（见第17章）；
h）自愈性试验（见第18章），不适用；i）破坏试验（见第19章）；
j）内部熔丝的隔离试验（见GB/T17886.3--1999中的5.3）。进行型式试验是为了确定电容器在设计、尺寸、材料和结构方面是否满足本标准中所规定的性能和运行要求。
除非另有规定，每个拟作型式试验用的电容器应为经出厂试验合格的试品。型式试验应由制造厂进行，在有要求时应向购买方提供列有这些试验结果的证明书。只要在任何可能影响试验所要验证的性能方面没有差异，则完满通过的每一项型式试验，对具有相同额定电压、较低输出的单元也是有效的。没有必要在同一台电容器试品上进行全部型式试验。6.3验收试验
出厂试验和（或）型式试验或其中的某些试验，可由制造厂根据任何与购买方签订的合同重复进行。重复试验的试验类别、试品数量和验收准则应由制造厂和购买方协商确定，并在合同中写明。7电容测量和容量计算
7.1测量程序
电容应在制造厂选定的电压和频率下测量。所使用的方法应能排除由于谐波或被测电容器外部的附件，如测量电路中的电抗器和阻塞电路等引起的误差。应给出测量方法的准确度及其与在额定电压和额定频率下的测量值之间的关系。电容测量应在端子间电压试验（见第9章)之后进行。对用来作热稳定试验（见第13章）和老化试验（见第17章）的电容器，应在作这些试验之前，在（0.9~1.1)U的电压和(0.8～1.2)f的频率下进行测量。如双方商定，对其他电容器的测量也可采用这种电压和频率。
7.2电容偏差
电容和额定电容相差应不超过：GB/T17886.1-1999
对于100kvar及以下的电容器单元和组：一5%～+15%；对于100kvar以上的电容器单元和组：0～+10%。电容为在7.1的条件下测得的值。在三相单元中，任何两线路端子之间测得的电容的最大值与最小值之比应不超过1.08。注：由测量单相电容计算三相电容器容量的公式列于附录B中。8电容器损耗角正切(tand)测量
8.1测量程序
电容器的损耗(或tano)应在制造厂选定的电压和频率下测量。所使用的方法应能排除由于谐波或被测电容器外部的附件，如测量电路中的电抗器和阻塞电路等引起的误差。应给出测量方法的准确度及其与在额定电压和额定频率下测量值之间的关系。电容器损耗的测量应在端子之间的电压试验（见第9章)之后进行。在热稳定试验（见第13章）前后应对电容器在（0.9～1.1)U~的电压和（0.8～1.2)z的频率下进行测量。如双方商定，对其他电容器的测量也可采用这种电压和频率。注
1对大量的电容器作试验时，可用统计抽样法测量tana，统计抽样方案应由制造厂与购买方协商确定。2某些类型电介质的tano值是测量前通电时间的函数，在这种情况下，试验电压和通电时间应由制造厂和购买方协商确定。
8.2损耗要求
按8.1测得的tan值应不超过制造厂给出的在试验温度和电压下的保证值，或制造厂和购买方协商之值。
9端子间电压试验
9.1出厂试验
每台电容器应承受项a)或项b)的试验，历时10s。如果没有预先达成的协议，则由制造厂选择。试验前后应按7.1测量电容，试验期间应既不发生击穿也不发生闪络。a）交流试验，试验电压为：
U = 2.15Un
交流试验应以实际正弦电压进行。b）直流试验，试验电压为：
1对于多相电容器，试验电压应作适当的调整。2只要电容偏差仍在规定范围之内，则每一个单元中的熔丝允许有1～2根动作。9.2型式试验
在出厂试验时已按9.1进行过试验。同时参考6.2第3段。10端子与外壳间电压试验
10.1出厂试验
所有的端子均与外壳绝缘的单元，交流耐受电压应施加在连接在一起的端子与外壳之间。如果电容器的额定电压Uz≤660V，则施加的电压为3kV，历时10s或3.6kV，最短时间为2$；如果电容的301
GB/T17886.1—1999
额定电压Uz>660V，则施加的电压为6kV，10s或7.2kV，最短时间为2s。试验期间应既不发生击穿也不发生闪络。即使在使用中有一个端子拟连接到外壳上，此试验仍应进行。具有独立相电容的三相单元，可以将所有端子连接在一起对外壳作试验。对于有一个端子固定接到外壳上的单元，不需作本试验。当单元的外壳由绝缘材料制成时，不需作本试验。如果电容器具有独立的相或分组时，相间或分组间的绝缘应受到和端子与外壳间试验时相同电压的试验。
10.2型式试验
所有端子均与外壳绝缘的单元应承受如10.1的试验，历时1min。如果电容器的额定电压Un≤660V，则用3kV的电压；如果U>660V，则用6kV的电压。对有一个端子固定接到外壳上的单元，这-试验应限于在套管与外壳之间进行（不带元件）。如果电容器的外壳是绝缘材料的，则试验电压应施加于端子和紧包在外壳表面的金属箱之间。对于户内用单元，试验应在干燥条件下进行；对于户外使用的单元，试验应在人工降雨下进行（见GB/T16927.1)。
试验期间应既不发生击穿也不发生闪络。注
1拟作户外安装的单元，可以只承受干式试验。在这种情况下，制造厂应提供表明套管和附件（如使用）能承受湿试验电压的型式试验报告。2对于滤波电容器，电容器端子上出现的电压总是比网络电压高对于滤波电容器。如果给出的谐波电压方均根值的算术和不超过0.5倍网络标称电压，则端子与外壳间的试验电压和连接有滤波器的网络标称电压有关（而不是电容器端子上出现的电压）。如果超过0.5倍网络标称电压，则应按带规，即端子与外壳间的试验电压与电容器的额定电压有关。11内部放电器件的试验
内部放电器件的电阻（若有的话）可通过测量其电阻或测量其自放电速率（见第22章）来检验。试验方法由制造广选择。
此试验应在第9章的电压试验之后进行。12密封性试验
单元（在无涂层状态下）应受到能有效地检测出其外壳和套管上任何渗漏的试验。试验程序由制造厂确定，并应说明试验方法。
如制造厂没有规定试验程序，则应采用下列试验程序：将未通电的电容器单元通体加热，使各部位均达到不低于表1内与电容器的代号相对应的最高值加20℃的温度，并在此温度下保持2h，不应发生渗漏。建议使用适当的指示器。
注：如果电容器在试验温度下不含液体材料，则本试验可不作为出厂试验，13热稳定试验
被试电容器单元应放在另外两台相同额定值的单元之间，试验时施加相同的电压。也可采用两个内部装有电阻器的模型电容器，应将电阻器中的损耗调整到使模型电容器内侧面靠近项部的外壳温度等于或高于被试电容器相应处的温度。各单元的间隔应等于或小于制造厂希望购买方采用的最小值。此试验组应置于静止空气的加热封闭箱中，符合制造厂对现场安装指明的热最不利的位。环境空气温度应保持或高于表2所示的相应温度。此温度应以具有热时间常数约1h的温度计来检验。302
GB/T17886.1-1999
应对测量环境空气温度的温度计加以屏蔽，使其受到三个通电试品热辐射的影响最小。当电容器各个部位均达到环境空气温度后，电容器应受到实际正弦波形的交流电压，历时至少48 h。在试验的最后整个24h期间内应调整电压大小，使得由实测电容（见7.1)计算得到的容量至少为1.44倍额定容量。
表2热稳定试验时的环境空气温度号
环境空气温度，℃
在最后6h期间，应测量外壳接近顶部的温度至少4次。在此整个6h期间内，升的增加应不大于1℃。如果观察到较大的变化，则应延续试验直到6h期间的连续4次测量满足上述要求时为止。热稳定试验结束时，应记录外壳测量温度和环境空气温度之差值，试验前后应在标准试验温度范围（见5.2)内测量电容（见7.1），将两次测得的电容之值校正到同~电介质温度。在这些测量中，电容的变化应不大于2%。在热稳定试验前后，应在约20℃的温度下测量损耗角正切（tana）。损耗角正切的第2次测量值和第1次测量值相比应不大于2×10-4。在解释测量结果时，应考虑以下两个因素：一测量的再现性；
在没有任何电容器元件击穿或内部熔丝熔断的情况下，电介质的内部变化可能引起电容的微小变化。
1当检验电容器的损耗或温度条件是否符合要求时，应考虑在试验期间内，电压、频率和环境空气温度的波动为此建议绘出这些参数以及损耗角正切和温升对时间的函数曲线。2只要施加规定的输出，60Hz设备用的单元可在50Hz下进行试验，拟用于50Hz的单元可在60Hz下进行试验。对于额定值低于50Hz的单元，试验条件应由购买方和制造厂协商。3对于多相单元，允许以下两种可能性：使用三相电源：
一改变内部连接，使其成为具有同样容量的单相单元。14在提高温度下电容器损耗角正切(tan6)的测量14.1测量程序
电容器损耗(tano)应在热稳定试验（见第13章）结束时测量。测量电压应为热稳定试验电压。14.2要求
按14.1测得的tan?值应不超过制造厂给出的在试验温度和电压下的保证值，或制造厂和购买方协商之值。
15端子与外壳间雷电冲击电压试验只有全部端子均与外壳绝缘并拟在户外安装的单元应承受这种试验。除非制造厂和购买方另有协议，冲击试验应以（1.2～5)/50μs的波形进行。如果电容器额定电压U≤660V，则峰值为15kV；如果Uz>660V，则峰值为25kV。在连接在一起的端子和外壳之间施加三次正极性冲击之后接着施加三次负极性冲击。改变极性后，在施加试验冲击前允许先施加几次较低幅值的冲击。试验期间应既不发生击穿也不发生闪络。303
GB/T 17886.1—1999
试验期间有无损坏应用记录电压和检验波形的阴极射线示波器来校检。如电容器的外壳是由绝缘材料制成的，则试验电压应施加在端子与紧包在外壳表面的金属箱之间。注：在极对壳绝缘中的局部放电可由不同冲击波间的波形变化显示出来。16放电试验
单元应以直流充电，然后通过尽可能靠近电容器放置的间隙放电。应在10min内承受5.次这样的放电。试验电压应等于2UN。
在此试验后5min内，单元应承受端子间的电压试验（见9.1）。应在放电试验前和电压试验后测量电容。测得值之差不得超过相当于一只元件击穿或一根内部熔丝熔断所引起的变化量或总电容的2%。对于多相单元，应按下述方法进行试验；对于三相三角形连接的单元，应将两端子短路，并在第3个端子和短路端子之间施如2U电压进行试验。
对于三相星形连接的单元，应在两端子之间进行试验，第3个端子空着不连接。试验电压应为4Un／3，从而使元件两端得到相同的试验电压。如果试验电流的第1个峰值超过2001（方均根值），则可用外接线圈的方法来保持这一极限值。17老化试验
本试验的要求在GB/T17886.2中给出。18自愈性试验
不适用。
19破坏试验
本试验的要求在GB/T17886.2中给出。第三篇过负荷
20最高允许电压
20.1长期电压
电容器单元应适于在符合表3的电压下运行（且见第29章和第32章）。电容器能耐受而无明显损坏的过电压幅值取决于过电压的持续时间、施加次数和电容器温度（见第29章）。表3中高于1.15Un的过电压是以在电容器的整个使用寿命中总共不超过200次为前提确定的。
使用中允许的电压水平
电压因数
XU%（方均根值）
最大持续时间
每24h中8h
在电容器运行任何期间内的最高平均值。在运行期间内出现的小于24h的例外情况应采用如下的规定（见第29章）
系统电压调整和波动
