UDC669.782-172-415：531.71
中华人民共和国国家标准
GB/T1338792
电子材料晶片参考面长度测量方法Test method for measuring flat lengthonslicesof electronicmaterials1992-02-19发布
1992-10-01实施bzxZ.net
国家技术监督局发布
中华人民共和国国家标准

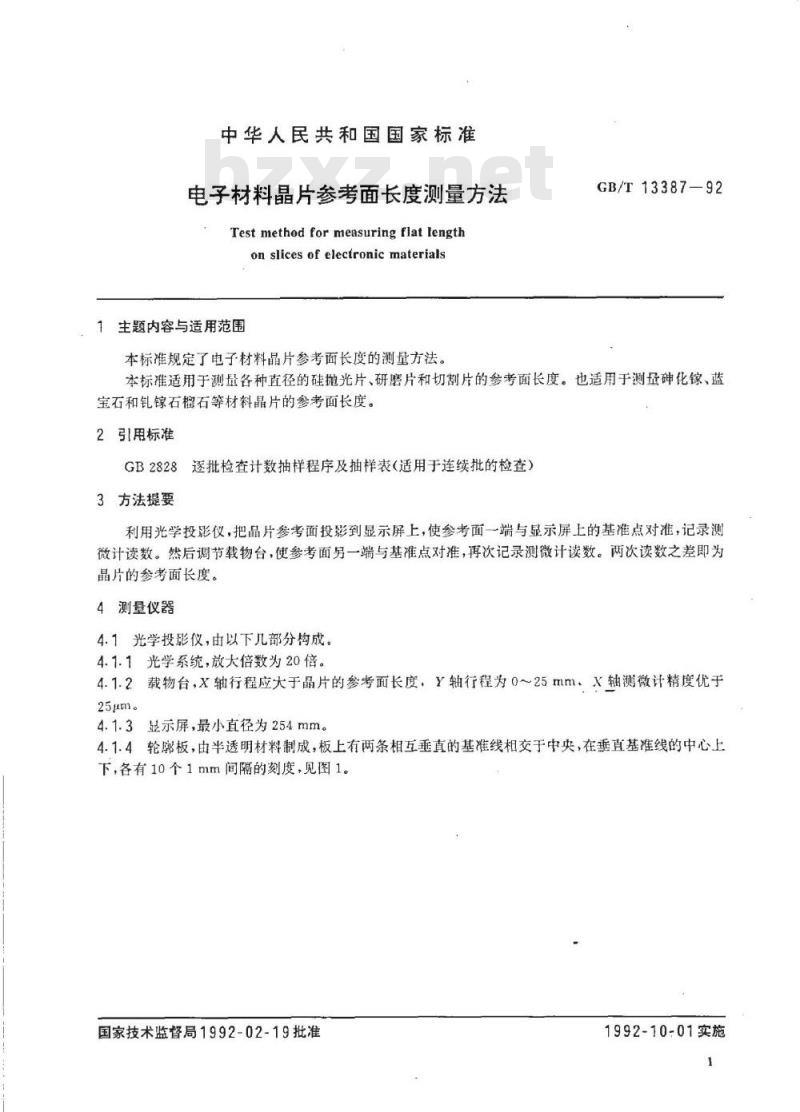

电子材料晶片参考面长度测量方法Test method for measuring flat lengthon slices of electronic materials主题内容与适用范围
本标准规定了电子材料晶片参考面长度的测量方法。GB/T13387-92
本标准适用于测量各种直径的硅抛光片、研磨片和切割片的参考面长度。也适用于测虽砷化镓、蓝宝石和傢石榴石等材料晶片的参考面长度。2引用标准
GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）3方法提要
利用光学投影仪，把晶片参考面投影到显示屏上，使参考面一端与显示屏上的基准点对准，记录测微计读数。然后调节载物台，使参考面另一端与基准点对准，再次记录测微计读数。两次读数之差即为品片的参考面长度。
4测量仪器
4.1光学投影仪，由以下几部分构成。4.1.1光学系统，放大倍数为20倍。4.1.2载物台，X轴行程应大于品片的参考面长度，Y轴行程为0～25mm.X轴测微计精度优于25μm。
4.1.3显示屏，最小直径为254mm。4.1.4轮哪板，由半透明材料制成，板上有两条相互垂直的基准线相交于中央，在垂直基准线的中心上下，各有10个1mm间隔的刻度，见图1。国家技术监督局1992-02-19批准1992-10-01实施
GB/T13387—92

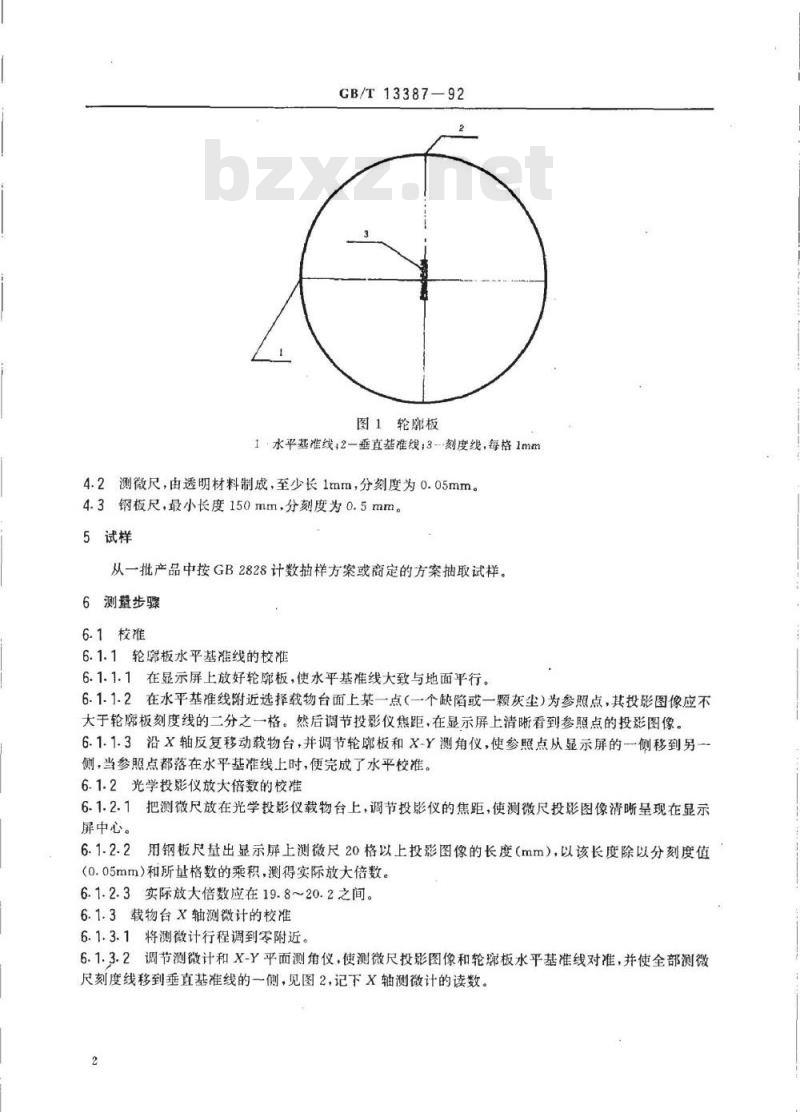

图1轮腕板
1水平基准线2一垂直基准线：3-刻度线，每格1mm4.2测微尺，由透明材料制成，至少长1mm，分刻度为0.05mm。4.3钢板尺，最小长度150mm分刻度为0.5mm。5试样
从一批产品中按GB2828计数抽样方案或商定的方案抽取试样。6测量步骤
6.1校准
6.1.1轮哪板水平基准线的校准
6.1.1.1在显示屏上放好轮廊板，使水平基准线大致与地面平行。6.1.1.2在水平基准线附近选择载物台面上某一点（一个缺陷或一颗灰尘）为参照点，其投影图像应不大于轮廊板刻度线的二分之一格。然后调节投影仪焦距，在显示屏上清晰看到参照点的投影图像。6.1.1.3沿X轴反复移动载物台，并调节轮哪板和X-Y测角仪，使参照点从显示屏的--侧移到另-侧，当参照点都落在水平基准线上时，便完成了水平校准。6.1.2光学投影仪放大倍数的校准6.1.2.1把测微尺放在光学投影仪载物台上，调节投影仪的焦距，使测微尺投影图像清晰呈现在显示屏中心。
用钢板尺量出显示屏上测微尺20格以上投影图像的长度（mm），以该长度除以分刻度值(0.05mm）和所量格数的乘积，测得实际放大倍数。6.1.2.3实际放大倍数应在19.820.2之间。6.1.3载物台X轴测微计的校准
6.1.3.1将测微计行程调到零附近。6.1.3.2调节测微计和X-Y平面测角仪，使测微尺投影图像和轮率板水平基准线对准，并使全部测微尺刻度线移到垂直基准线的一侧，见图2，记下X轴测微计的读数。2
GB/T13387-92

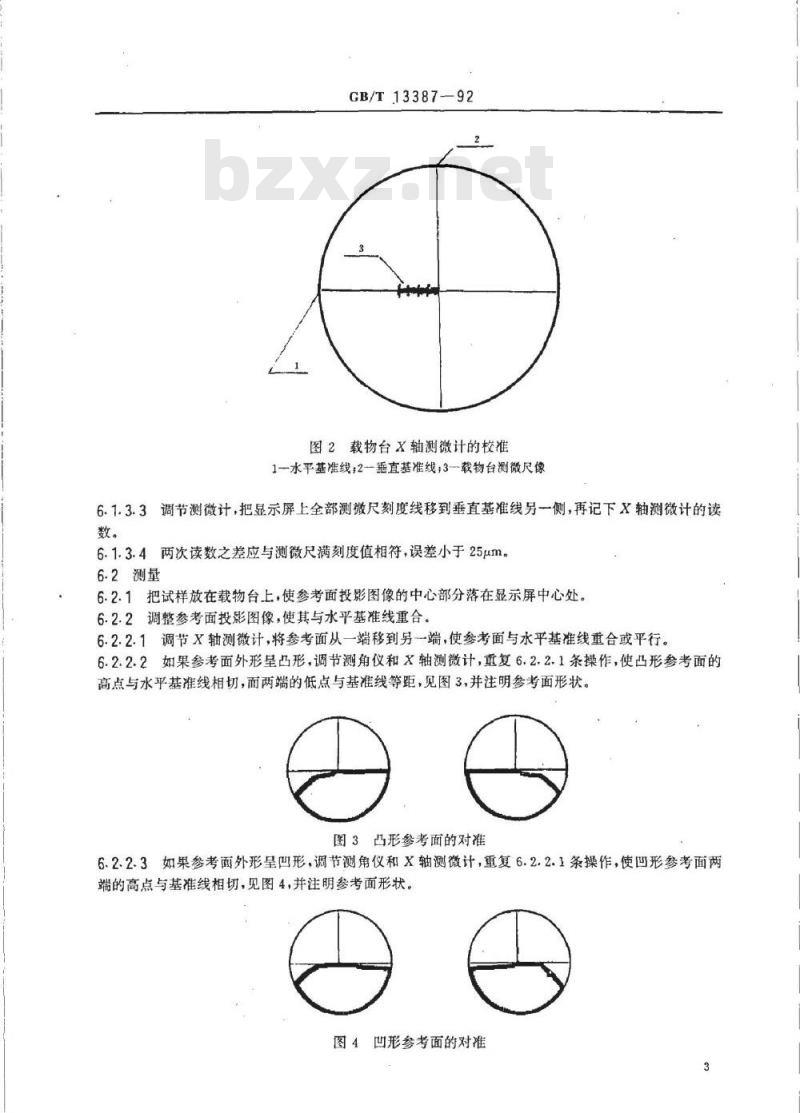

图2载物台X轴测微计的校准
1一水平基准线;2一垂直基准线；3载物台测微尺像6.1.3.3调节测微计，把显示屏上全部测微尺刻度线移到垂直基准线另一侧，再记下X轴测微计的读数。
6.1.3.4两次读数之差应与测微尺满刻度值相符，误差小于25um。6.2测量
6.2.1把试样放在载物台上，使参考面投影图像的中心部分落在显示屏中心处。6.2.2调整参考面投影图像，使其与水平基准线重合。6.2.2.1调节X轴测微计，将参考面从一端移到另一端，使参考面与水平基准线重合或平行。6.2.2.2如果参考面外形呈凸形，调节测角仪和X轴测微计，重复6.2.2.1条操作，使凸形参考面的高点与水平基准线相切，而两端的低点与基准线等距，见图3,并注明参考面形状。图3凸形参考面的对准
6.2.2.3如果参考面外形呈凹形，调节测角仪和X轴测微计，重复6.2.2.1条操作，使凹形参考面两端的高点与基准线相切，见图4，并注明参考面形状。图4凹形参考面的对准
GB/T 13387-92

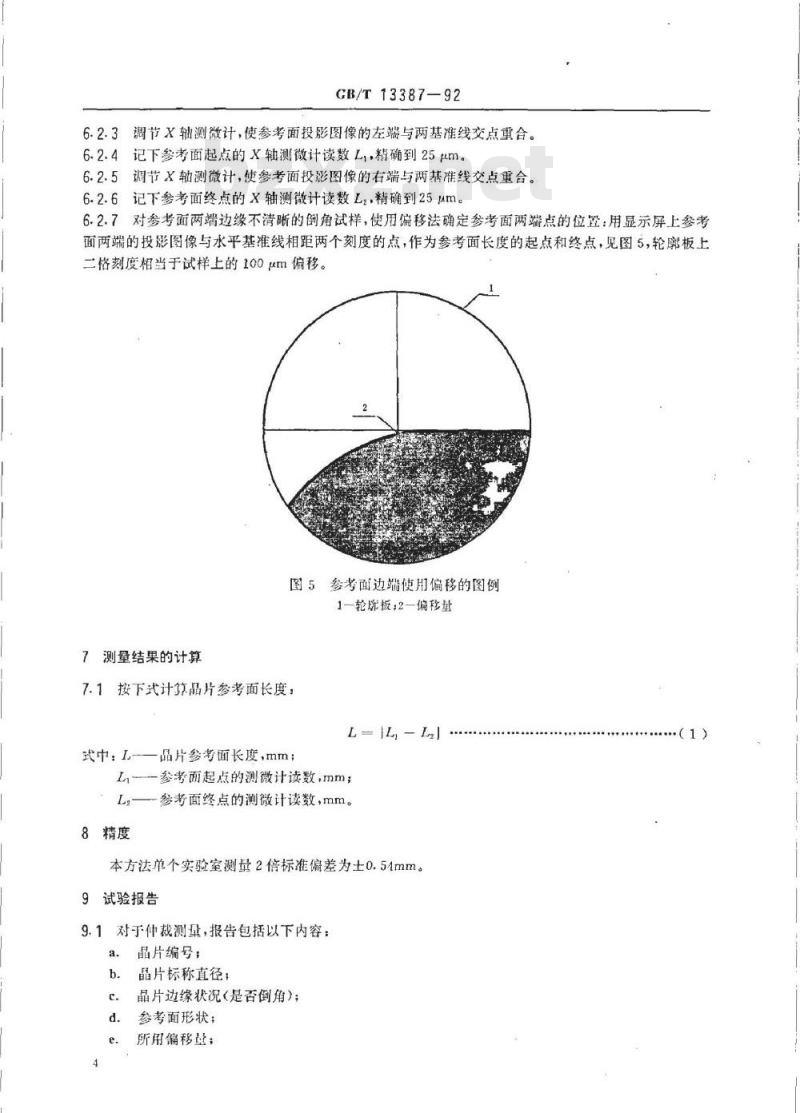

6.2.3调节X轴测微计，使参考面投影图像的左端与两基准线交点重合。6.2.4记下参考面起点的X轴测微计读数L，，精确到25pm。6.2.5调节X轴测微计，使参考面投影图像的右端与两基准线交点重合。6.2.6记下参考面终点的X轴测微计读数L..精确到25μm。6.2.7对参考面两端边缘不清晰的倒角试样，使用偏移法确定参考面两端点的位置：用显示屏上参考面两端的投影图像与水平基准线相距两个刻度的点，作为参考面长度的起点和终点，见图5，轮廓板上二格刻度相当于试样上的100um偏移。图5参考面边端使用偏移的图例
1轮屏板：2偏移基
7测量结果的计算
7.1按下式计品片参考面长度：
L=L, -J
式中：L-一品片参考面长度，mm；L一一参考面起点的测微计读数，mm；L，参考面终点的测微计读数，mm。8精度
本方法单个实验室测量2倍标准偏差为士0.54mm。9试验报告
9.1对于仲裁测量，报告包括以下内容：晶片编号：
品片标称直径：
晶片边缘状况（是否倒角）；
参考面形状：
所用偏移量；
参考面长度；
测量仪器；
本标准编号；
测单位及操作者；
测量日期。
GB/T13387-92
9.2对常规测量，只需提供a,d,f,h,i和j等六项。附加说明：
本标准由中国有色金属工业总公司提出。本标准由北京有色金属研究总院负贵起草。本标准主要起草人朱悟新、王顺有。本标准等效采用美国标准ASTMF671《电子材料晶片参考面长度测量方法》。（京）新登字023号
