本标准规定了用于普通照明用白炽钨丝灯的安全和相关的互换性要求。本标准适用于具有以下特征的灯泡：——额定功率为200W以下(包括200W)；——额定电压处于50V～250V之间(包括50V，250V)；——玻壳为A，B，C，G，M，P，PS，PAR，R形，或者具有相同用途的其他形状的玻壳；——经过表面处理过的各种玻壳；——灯头为B15d，B22d，E12，E14，E17，E26，E26d，E26/50×39，E27或E27/51×39。就标准的适用性而言，本标准也适用于具有相同用途的其他形状玻壳和灯头的灯泡。本标准规定了根据对全部产品的评定和制造商对成品灯的试验记录来确定制造商的产品是否是符合本标准要求的方法。此方法也可用于产品认证。本标准还规定了评定批量产品的检验程序细则。本标准中只规定了产品的安全要求，其性能要求例如：光通量、寿命、功率消耗等应参照IEC 60064标准。 GB 14196.1-2002 家庭和类似场合普通照明用钨丝灯安全要求 GB14196.1-2002 标准下载解压密码：www.bzxz.net

GB 14196.1—2002

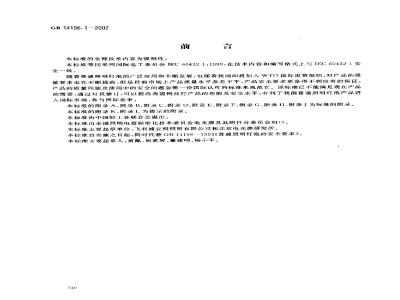

本标推的全部技术内容为强制性。前言
本标准等同采用国际电工委员会IEC60432-1：1999，在技术内容和编写格式上与IEC60432-1安全一致。
随着普通照明灯泡的广泛应用和不断发展，也随着我国即将加入WTO国际世贸组织，对产品的质量要求也在不断提高，但是目前市场上产品质量水平参差不平，产品安全要求更是得不到应有的保证，产品的质量问题及使用中的安全问题急需一一份国际认可的标准来规范它。原标准已不能满足现在产品的需要，通过对其修订，可以提高我国钨丝灯产品的性能及安全水平，有利于我国普通照明灯泡产品进人国际市场，参与国际竞争。
本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H、谢录J为标准的附录。本标准的附录K、附录I.为提示的附录。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会电光源及其附件分委员会归口。本标准主要起草单位：飞利浦亚明照明有限公司和北京电光源研究所。本标准自实施之日起，同时代替GB14196—1993《普通照明灯泡的安全要求》。本标推主要起草人：黄佩、屈素辉、董建明、杨小平。510
下准携区
工业资料免费下载
GB 14196.1—2002
IEC 前言
1）国际电工委员会（IEC）是一个由世界各国电工委员会（IEC各国委员会）组成的世界性标准化组织。IEC的日的是为了促进对有关电气和电子领域中有关标准问题的国际间的合作。为此目的，除其他活动之外，IEC还出版国际标准。标准的制定委托给各分技术委员会：任何一个IEC各国委员会对所研讨的主题有兴趣的话，均可以参加该项标准的制定工作。凡是与IE有联络关系的国际、政府利非政府组织同样可参与标准的制定工作。IEC和国际标准化组织ISO互有协议、关系密切。2）IEC有关技术问题的正式决议或协议在尽可能的限度内表达了国际间的有关各种问题的一致意见，因为每一个技术委员会都有对此感共趣的各国委员会的代表参加。3）这些决议或协议以标准、技术报告或导则的形式出版，以推荐的形式供国际上使用，并在此意义上为各国家委员会所接受。
4）为了促进国际上的统，IEC国家委员会应尽最大可能地采用IEC国际标准作为他们的国家标准或地区标准。IEC标准与相应的国家或地区标准之间存在的任何差异都应在国家或地区标准中明确地指出。
5）IEC委员会不提供任何表示合格认证的标志，对任何设备装置宣称其符合IEC委员会的某项标准不承担任何责任。
6）注意本标准中有些内容可能涉及到有关专利的问题，IEC不负责对所有这类专利权的识别和鉴定。
IFEC60432-1是由分技术委员会34A：灯制定的。TC34A为：灯及其相关设备。这次技术修订版为本标准的第2版，取代1994年的第1版及其1996年、1997年的修订件。本标准内容是以下列文件为基础的：草案
34A/873/FDIS
裴决报告
34A/887/RVD
有关本标准投票表决通过的具体情况，可在上表所列报告中了解到。本出版物是根据ISO/IEC指令第3部分拟制的。这次技术修订版为本标推的第2版，取代1993年的第1版及其1995年，1997年的修订件。附录A及附录」是作为本标准的个整体部分。附录K仅供参考。免费标准bzxz.net
委员会决定本标准的有效期持续至2003年9月。在这期间，根据委员会的决定，本标推将会被：·重新确认
·撤消
·被修订件取代
·修正
下准搜搜网
工业资料免费下载
1概述
中华人民共和国国家标准
家庭和类似场合普通照明
用钨丝灯安全要求
Tungsten filament lamps for domestic and similar generallighting purposes-Safety specification1.1范
GB 14196. 1—1
idt IEC 60432-1: 1999
代替GB14196—1993
本标准规定了用于普通照明用白炽钨丝灯的安全和相关的互换性要求。本标准适用于具有以下特征的灯泡：
额定功率为200W以下（包括200W）；额定电压处于50V~250V之间（包括50V，250V）；--玻壳为A,B,C,G,M.P,PS.PAR,R形，或者具有相同用途的其他形状的玻壳；…经过表面处理过的各种玻壳；灯头为：1315d.B22d，F12,E14,E17,E26,E26d,E26/50X39.E27或E27/51X39。就标准的适用性而言，本标准也适用于具有相同用途的其他形状玻壳和灯头的灯泡。本标准规定了根据对全部产品的评定和制造商对成品灯的试验记录来确定制造商的产品是否符合本标准要求的方法。此方法也可用于产品认证。本标准还规定了评定批量产品的检验程序细则。本标推中只规定了产品的安全要求，其性能要求例如：光通量、寿命、功率消耗等应参照IEC60064标雅。
1.2引用标准
下列标准所包含的条文，通过在本标推中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订。使用本标准的各方应探讨使用下列标准最新版本的可能性。GB14062001螺口式灯头的型式和尺寸（eqvIEC60061-1：1999）卡口式灯头的型式和尺寸（eqvIEC60061-1Q：1994）G 1407--1996
螺口式灯头的量规（eqvIEC60061-3：1999）GB/T1483---2001
GB/T 14841979
插口式灯头的量规
（i137000.1-1996灯具-—般安全要求与试验（idtIEC60598-1：1992）家庭和类似场合普通照明用卤钨灯安全要求（idtIEC60432-2：1999）GB 14196.2.2002
1999灯头温升的测量方法
Q3/T 3733
IEC: 60064
IFC 60410
IEC: 60887
普通照明灯泡
属性检验抽样方案和程序
灯泡的玻壳命名系统
不合格品率计数抽样检查程序和抽样表IS 3951
1.3定义
本标准采用下列定义。
中华人民共和国国家质量监督检验检疫总局2002-08-05批准512
不推搜搜
业资料免费下季
2003-04-01 实施
1.3.1 种类 category
GB 14196. 1--2002
制造商生产的一般结构相同的（玻壳形状、外形尺寸，灯头型号，灯丝型号相同）、额定功率、额定电压及玻壳表面处理都相同的灯泡。在本标准中是指：a）透明、磨砂和具有磨砂效果的涂层灯泡属于同一种类b）各种彩泡与涂白灯泡不属于同一种类。注：根据IEC60064定义.不间灯头的灯泡不属手间一种类但属于同一型号。1.3.2型号type
指与灯头型号无关，有着相同的光电参数的灯泡。1.3.3规格class
制造商生产的一般结构相同（玻壳形状，外形尺寸，灯头型号，灯丝型号相同）、额定功率和玻壳表面处理相同，额定电压在同一电压范围（例如：100V～150V,200V～250V)但值不同的所有灯泡。1.3.4额定电压rated voltage
相关的标准中规定的或由制造商或经销商规定的电压或电压范围（如果灯泡标注的是电压范围，那它将适用于该电压范围内的所有电压值）。1.3.5试验电压test voltage
除非另有规定，一般为额定电压。（除非另有规定，如果灯泡标注的是电压范围，试验电压应取其平均值）。
1.3.6额定功率　rated wattage相关的标准中规定的或由制造商或经销商规定的功率。1. 3.7 寿终 end of life
接通电源的灯泡停止发光的瞬间。1.3.8灯头温升（）cap temperaturerise按照QB/T3733测量时，装在灯泡灯头上标准试验灯座的高于环境温度的表面温升。1. 3. 9 型式试验 design test 为检验某一种类、规格或组种类灯泡的设计是否合格而对样品按照有关条款的要求进行的试验。1.3.10 例行试验 periodic test每隔一段时间为检验产品是否在某些方面存在偏离设计的要求而进行的试验。1.3.11交收试验running test
为评定提供数据而经常进行的试验1.3.12批量batch
一次提交验收的同种类的全部灯泡。1.3.13全部产品whole production制造商在12个月内生产的并在提交的清单中所列的属于本标准产品种类范围内的所有灯泡。该份清单应列人有关证书内。
1.3.14碗形镜面灯泡bowl mirrorlamp灯泡的玻壳部分涂有反射型材料以反射灯头方向大部分光的灯泡。1.3.15头的最大温度maximum cap temperature灯泡的灯头区域部件在灯泡寿命期间内所承受的最高设计温度。1.3.16灯泡颈部的基推直径lamp neck reference diameter对干防意外接触有影响的灯泡颈部直径。该直径应在距灯头焊片一定距离之处测量。对装有F14灯头的灯，该距离为30mm。513
下准搏指
免费下
2要求
2.1般要求　
GB 14196- 1—2002
灯泡的结构和设计应使其在正常使用中不致对人和周围环境造成危险。灯泡应符合本章的要求。
2.2标志
2.2.1强制性标志
灯上应标有下述内容，并且在按照A1程序试验之后仍应清晰而耐久：a）来源标志（可以是商标、制造商名称或经销商名称）；b）额定电压或额定电压范围，用“V”或“伏”表示；）额定功率，用“W”或“瓦”表示。对玻壳直径在40mm以上而实际功率在14W（包含14W）以下的灯泡无需标明功率，2.2.2对于带介质膜反射型（冷光束）灯泡和碗形镜面灯泡，其内包装盒或包装箱上应标有附录B规定的相关标志。
2.2.3灯泡的燃点位置限制
对于需要限制其燃点位置的灯，例如装有E27或B22d灯头的60W烛形和球形灯，只有灯头不朝上燃点时.才能达到灯头温升的要求。所以灯的内包装盒或包装箱上应标注相应的标志，附录B中列有范例。
注：2.2.2和2.2.3中的要求应作为信息让用户了解。2.3对意外接触螺口灯座的防护
带螺门灯头的灯泡应确保符合GB1406的要求具有防意外接触性能。灯泡应符合GB/T1483给出的相应的量规，并满足表1的要求：表1检验灯泡防意外接触性能的量规灯头
E26/24
E26/25
E26/50X39
GB/T1483量规
注：表中”，“标志表示目前还没有检验量规。2.3.1装有E14灯头的灯
E27/25.E27/27
E27/51X39
装有E14灯头的灯应满足以下要求：a）烛形灯泡应配用E14/25×17灯头并用防意外接触规进行检验。GB/T1483量规
防意外接触规
is）球形灯泡、小形灯泡、管形灯泡以及反射型灯泡等其颈部基准直径在21mm及以上的灯泡应配用F14/25×17灯头并用防意外接触规进行检验。c）球形灯泡、小形灯泡、管形灯泡和反射型灯泡等其颈部基准直径在16mm～21mm之间的灯泡应配用E14/23×15灯头或E14/20灯头。d）球形灯泡、小形灯炮、管形灯泡和反射型灯泡等其颈部基准直径在14mm～16 mm之间的灯泡应配用E14/20灯头。
对（）和d)不需用量规进行检验，因为灯头的选择已保证了具有同a）、b)相同的安全性。5!
示准搜
示准行业资料免费下差
2.4灯头温升（△）
2.4.1灯头的平均温升
GB 14196. 1 ---2002
12个月内生产的每个规格灯泡的灯头平均温升不得超过以下规定：a）表2中规定的相应值，或者
b）在采用2.5.4b)中较低的最大灯头温升的情况下，可以比表2中的相关数值低45K以下。但是，配有E12、E17和E26灯头的专用灯泡，允许有较高的灯头温升，但是每只灯都应附有相应的警示标恋。
2.4.2合格性
根据QB/T3733规定的程序，通过对灯头温升测量检验同一规格灯泡的合格性。如果灯泡标注的是电压范围，且电压范围上下限差值不超过平均电压的2.5%，测量灯头温升时应使用电压范围的平均值，如果电压范围上下限差值超过平均电压的25%，测量时应采用所标注的最高值。
注：表2列出了按照灯泡的功率、玻壳和灯头分类的各种灯头温升平均值的上限。实际上一些设计特性如光中心高度、安装形式和玻壳表面处理都会影响灯头的温升，但这些因素已经考虑在内了。2.4.3批量检验
当取20只灯泡测试时，平均值应不超过2.4.1中的相应值加9K。2.5耐扭力性
2.5.1灯头
灯头及玻壳的连接应保证二者在正常工作期间处于固着状态。2.5.2初始扭矩
对于没有使用过的灯，当按照C1的试验程序施加表3中规定的相应的扭力矩时，灯头和玻壳之间应不松动。当采用焊泥和粘结剂之外的连接方式时，玻壳和灯头之间允许产生相对位移但不得超过10°。
2.5.3加热后的扭矩，灯头和灯泥或其他连接方式应能确保承受为其所设计的最大的灯头温度值，当在2.5.4中的相应温度下进行C2中规定的加热试验之后，灯头与玻壳间应能承受表4中给定的扭力值而不得产生相对位移。当采用焊泥和粘结剂之外的连接方式时，灯头和玻壳之间允许产生相对位移但不得超过10°
表2周期12个月生产的各种类型的不同功率的灯最大灯头允许平均温升（△）玻壳形状
功率/W
150/200
A,PS,M和用于相
同灯具中的其他形
状玻壳
B,G(直径≤45 mm).
P和用于相同灯具中
的其他形状玻壳
下准携区
订业资料免费下
At（最大值）/K
E26/24
E26/25
功率\/W
60/100
150/200
100/150/200
玻壳形状
（和用于相同灯具
中的其他形状玻壳
G（直径二45 mm）
P和G（碗形镜面直
径≥45mm）
硫形镜面A和PS形
R形灯泡
PAR\形灯泡
带介质膜反射
PAR5'形灯泡
GB 14196. 1-2002
表２（完）
1）对于功率处于中间值的灯泡，按照大一档功率的灯泡要求。2）这些值主要为应用于北美的低温灯座而制定的。3）待定。
1）要求限制燃点位置。
5）带裙边灯头的灯泡：E26/50×39，E27/51×39等。Ar.（最大值)/K
6）·些种类灯泡已由制造商限定灯头在下或水平位置至灯头在下燃点。7）一些种类灯泡已由制造商限定灯头在下燃点。E17
130)3)
FE26/24
14089)
8）··些种类的灯泡已由制造商限定用于高温灯座中，因为用于低温灯座可导致灯座损坏。9）·些种类的灯泡已由制造商限定用于最大灯头温度为260℃的高温灯座中。2.5.4加热试验温度
加热试验应在下列一种情况下进行：E26/25
a）涉及表K1中规定的灯头种类的最大灯头温度，或者b）在表K1中规定的210C的某个规格，如果灯泡功率为15W及以下非反射型或碗形镜面反射灯池，则制造商可以把灯泡设计成能承受的最大灯头温度为165C，那么加热试验温度也为165C。516
灯买型号
GB 14196. 1-2002
F26.F26d.F27.E26/$0X39及F27751X39表4
灯头型号
初始扭矩值
灯泡加热后的扭矩值
E26，E26d，E27，E26/50×39及E27/51×39扭矩值/Nm
扭矩值/Nm
2.6装有B15d，B22d，E26/50×39及E27/51×39灯头和带有绝缘裙边灯头的灯的绝缘电阻当按照A3的程序测量时，卡口灯泡的灯头电触点和灯头壳体之间或带绝缘裙边螺口灯头的绝缘裙边和灯头壳体之间的绝缘电阻不得小于2MQ。2.7意外带电部件
2.7.1应与带电部件绝缘的金属部件应与带电部件绝缘的金属部件不得带电，在按照A4规定的方法捡验之前，将任何可移动的导电体，均应在不使用工具的条件下放置在最不利的位置正。2.7.2卡口灯头
应与带电部件绝缘的金属部件与灯头接触片上的任何凸出物之间的间隙不得小于1mrm。2.7.3螺口灯头
对于螺口灯头，灯头壳体焊点高度不得超出灯头表面3mm以上。见图1。mm
螺口灯头
2.8装有B15d和B22d灯头的灯的爬电距离灯头壳体的金属部分和电触点之间的爬电距离应符合GB1407标准中给出的相关灯头爬电距离值。
2.9寿终安全性
在规定的条件下试验，灯泡失效时不得伴随出现玻壳破裂或掉头现象。对于卡口灯头灯泡在试验之517
后还不得出现对灯头壳体的内短路。试验条件如下：
GB 14196. 1-2002
a）根据附录D进行脉冲试验或者根据GB14196.2—2002中附录A进行交替脉冲试验。b）根据附录E进行寿终试验。
当有争议时，则附录D和附录F为基准试验方法。1
2额定电压低于100V的灯泡不适用于脉冲试验+但适用于交替脉冲试验。3如果灯泡没有通过脉冲试验，则不必再进行寿终试验。1在符合H3规定的条件下，可用寿终试验替代脉冲试验。2.10F换性
灯头应符合GB1406和GB1407中规定的互换性要求。采用表5中给出的量规检验成品灯上的灯头的互换性，表中给出的量规参见GB/T1483和GB/T 1484。
2.11灯具设计参数
参见附录K。
表5互换性量规和灯头尺寸
B15d.B22d
量规所检验的灯头尺寸
A（最小值），
A（最大值）,D（最大值），N（最小值）
卡销的径向位置
灯头插人灯座中保持固定的尺寸螺纹的最大尺寸
附娜通规检验的螺纹尺寸
灯头螺纹的最小外径
螺纹最大尺寸
灯头螺纹的最小外径
螺纹最大尺寸
灯头螺纹的最小外径
S,尺寸
*待定。
3评定
GB/T1483量规
E12灯头的通规
E12灯头的附加通规
E12灯头的止规
E14灯头的通规
E14灯头的止规
E14灯头尺寸S，的通规
E27灯头的通规
E27灯头的止规
E27灯头尺寸S,的通规
GB/T1484量规
B15,B22灯头的通规
B15,B22灯头的通规
测试B15，B22灯头在灯座中保持固定的量规
3.1概述
本章规定了制造商用来表明其产品符合本标准的方法，本方法与成品灯的测试记录有关，以全部产品的评定为基础。这个方法同样可用于认证。3.2、3.3及3.5通过生产厂的记录对评定进行了详细的介绍。
3.4和3.6详细说明了用于批量有限评定的批量试验程序。为了使批量试验程序也适用于含有安全性能不合格的批次灯泡，所以试验程序中也加入了批量的试验要求。如果某些安全要求不能通过批量试验来捡验，而H可能又没有关于制造商产品质量的现成依据，则批量检验的结果不能用于产品认证，也不能验收批量产品。当批量产品合格时，检验机构不能仅以安全因素作出否定该批量产品的结论。518
