本标准规定了人民币伪钞鉴别仪通用技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于在现金收付时自动鉴别人民币伪钞的系列产品。 GB 16999-1997 人民币伪钞鉴别仪 GB16999-1997 标准下载解压密码：www.bzxz.net
本标准规定了人民币伪钞鉴别仪通用技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于在现金收付时自动鉴别人民币伪钞的系列产品。

GB16999

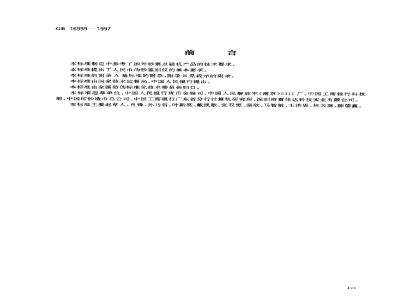

本标准制定中参考了国外钞票点验机产品的技术要求。本标准提出了人民币伪钞鉴别仪的基本要求。本标准的附录A是标准的附录，附录B是提示的附录。本标准由国家技术监督局、中国人民银行提出。本标准由全国防伪标准化技术委员会归口。本标准起草单位：中国人民银行货币金银司、中国人民解放军（南京）5311厂、中国工商银行科技部、中国印钞造币总公司、中国工商银行广东省分行计算机研究所、深圳市富仕达科技实业有限公司。本标准主要起草人：肖锋、孙乃君、叶新亮、戴凯歌、张双想、栾欣、马智敏、王洪恩、林天源、陈德鑫。493
1范围
中华人民共和国国家标准
人民币伪钞鉴别仪
Counterfeit RMB-Banknote discriminating deviceGB16999
本标准规定了人民币伪钞鉴别仪（以下简称鉴别仪）通用技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于在现金收付时自动鉴别人民币伪钞的系列产品。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191-90包装储运图示标志
GB2828—87逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829-87周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T3767-1996声学声压法测定噪声源声功率级反射面上方近似自由场的工程法GB3785一83声级计的电、声性能及测试方法GB/T4857.5---92包装运输包装件跌落试验方法GB4943一1995信息技术设备（包括电气事务设备）的安全GB5080.7一86设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案
GB6587.1-86电子测量仪器环境试验总纲GB6587.4-86电子测量仪器振动试验GB6587.5—86电子测量仪器冲击试验GB9254一88信息技术设备的无线电干扰极限值和测量方法SJ94683电子测量仪器电气、机械结构基本要求JR/T0002—94　点钞机
3定义
3.1纸币banknote(s)
中国人民银行发行的、现行流通的纸质人民币3.2 伪钞 counterfeit or forged banknote(s)伪造、变造的纸币。
3.3 测试纸 test paper
根据人民币特征制作的测验用纸和收缴的伪钞。3.4动态鉴别 dynamic discrimination能自动连续辨认处于电动传输状态中的纸币真伪的方式。国家技术监督局1997-10-05批准494
1998~07~01实施
3.5 静态鉴别 static discriminationGB 16999-1997
能自动辨认单张处于手动传输状态中的纸币真伪的方式。3.6 漏辨率 undiscrimination error rate 未辩出伪钞次数与实际清点伪钞次数的比率。误辨率 misdiscrimination error rate3.7
真钞辨为伪钞的张数与实际清点真钞张数的比率。3.8粘连币stuck banknote(s)
两张或两张以上相互粘连的纸币。4产品分类及型号编制方法
4.1产品分类
分为动态鉴别式（以I）表示)和静态鉴别式（以J表示)两大类。型号编制方式（示例）
5技术要求
外观和结构见表1。
注塑件、喷塑件
镀层、涂层
不干胶件
标志、字符
紧固件
基本参数见表2。
电源适应能力
消耗功率（整机）
推备时间
空载运转噪声
工作温升
修改序号（以英文大写字母顺序表示）设计序号（以阿拉伯数字顺序表示）产品特征（以注册商标或鉴伪装置个数表示）产品分类（以D或J表示）
伪钞鉴别仪“伪”“鉴”汉语拼音第个字母表 1外观和结构
表面无明显划伤、凹痕、变形，色质上无明显色差，表面无明显划伤、脱落和生锈现象。薄膜面板、商标等不干胶件应粘贴平整、牢固，不允许边缘有脱翘现象。所有的标志字符应清晰。
各紧固件固定牢固。
应符合SJ946的有关规定
表 2基本参数
220V(1±10%),50Hz(1±5%)
（静态式分为交、直流两种）
小于200W
小于2min
小于60dB（A）
小于20℃
主要性能见表3、表4。
鉴别能力
常规性能
鉴别速度
伪钞辩别
漏辩率
误辨率
预置数鉴别1）
GB 16999—1997
表3动态鉴别式主要性能
鉴别仪必须具备不少于如下二种的鉴别方式，并且二种以上鉴别方式能同时或分别进行鉴别。1.荧光鉴别
2.磁性鉴别
3.安全线鉴别
4.水印鉴别
5.图形鉴别
计数器显示位数
喂钞台和接钞台容量
纸币前沿距离
错点率
连续工作时间
易损件寿命
粘连币辨别
1）购置机型中有预置数鉴别功能的鉴别仪有此项要求，6.纸币纸质综合鉴别
7.红外鉴别
8.纸币透光度鉴别
9.其他方式鉴别
应符台JR/T0002的相关要求
不低于900张/min
具有听觉和视觉提示标记，计数器不多计数，能指出伪钞所处位置，机器自动停在便于取出伪钞位置小于1/5000
小于1/2000
在预置数点钞过程中，应具有鉴别功能表4静态鉴别式主要性能
鉴别能力
鉴别时间
伪钞瓣别
漏辨率
误辨率
可靠性要求
同表3
小于或等于2s
具有听觉和视觉提示标记
小于1/5000
小于1/4000
本标准可靠性用MTBF（平均无故障工作时间）表示5.4.1动态鉴别式MTBF大于等于800h。5.4.2静态鉴别式MTBF大于等于1000h。5.5安全性能见表5。
表5安全性能
一般要求
绝缘电阻
应符合GB4943—1995中1.3的有关规定大于20MΩ
泄漏电流
抗电强度
5.6无线电干扰极限值
GB 16999—1997
表5（完）
小于0.7mA
1 min内不应有飞孤和击穿现象
5.6.1产品工作时电源端子干扰电压的极限值应符合GB9254一88中A级的要求产品工作时辐射干扰场强的极限值应符合GB9254一88中A级的要求。5.6.2
5.7环境要求
5.7.1气候环境要求见表6。
表6气候条件
工作气候
贮存运输气候
恒定湿热
5.7.2机械环境
5. 7. 2. 1
振动要求见表7。
频率范围
共振搜索
共振保持
振动循环
振动方向
机器状态
扫频速率
驱动振幅（峰值）
驱动振幅（蜂值）
频率范围
扫频速率
驱动振幅(峰值）
冲击要求见表8
5. 7. 2. 2
温度/℃
相对湿度/%
大气压力/kPa
温度/℃
相对湿度/%
大气压力/kPa
振动要求
0～40
40~～90
70~106
25～ 55
70~106
温度40℃±2℃，湿度（90）%
5～55~5 Hz
小于或等于1倍频程/min
l.59mm(5Hzsf10Hz)
0.76mm(10Hzsf25Hz)
0. 19 mm(25 Hz≤f≤55 Hz)
555~5 Hz
小于或等于1倍频程/min
非工作状态
加速度
147m/s
脉冲持续时间
（11±1)ms
包装跌落要求见表9。
GB 16999—1997
表8冲击要求
半个正弦波
表９#
包装跌落要求
试验机器质量/kg
小于200
小于100
小于50
小于20
6试验方法
冲击次数
6个面，每面3次
跌落高度/mm
6.1试验中所需检测仪器和设备常规检验见附录A，型式检验见附录A、附录B。机器状态
非工作状态
6.2受试机器按使用要求准备完毕。鉴别过程中，纸币正反两面各鉴别一遍定为鉴别-次，在~-次中应将伪钞鉴别出。
6.3外观用目视和手感检查，结构按SJ946—83中第3、第4章规定的方法进行。6.4基本参数试验
6.4.1电源适应能力
将220V，50Hz（1士5%）电源用调压器分别调至198V和242V输入鉴别仪，用100张纸币随机掺入2张测试纸，在此两种电压下动态鉴别仪各鉴别2次，静态鉴别仪各鉴别一一次。鉴别完一次，开停机次，如此反复5次，机器应能正常鉴别。6.4.2消耗功率
在220V（1十10%），50Hz（1士5%）电压下，动态鉴别仪在连续鉴别过程中，静态鉴别仪在通电工作5min后，用功率表测整机消耗功率应符合表2要求。6.4.3准备时间
开启机器2min以内·按6.5.5鉴别，应符合表2要求。6.4.4．噪声
按照GB/T3767相关规定进行。测试仪器应使用GB3785一83中规定的1型或1型以上的声级计，测试点距离受试样本表面1m，测试结果应符合表2要求。6.4.5工作温升测试
鉴别仪连续工作4h，动态式鉴别不少于5万次；静态式鉴别不少于5000次，用数字温度表测量鉴别仪壳体表面，任何部位工作温升都应符合表2要求。6.5主要性能测试
6.5.1用目视方法检查鉴别仪上的检测装置应符合表3、表4要求。6.5.2鉴别能力测试方法
在100张纸币中，掺入6张相应的测试纸，分别按3张、3张一起掺入和6张随机掺入的方法，对产品单个检测装置进行测试和两种以上检测装置同时进行测试，每种掺入方法测试10次，应符合表3、表4要求。
6.5.3常规性能按JR/T0002的试验方法检查。6.5.4鉴别速度
6.5.4.1动态鉴别
GB 16999—1997
用现行流通的10元纸市累计鉴别1800张，用秒表测出鉴别时间，用公式（1）求出单位鉴别速度应符合表3要求。
鉴别张数
单位鉴别速度=鉴别时间/min
6.5.4.2静态鉴别
用测试纸10张进行鉴别，用秒表测出每次鉴别的时间应符合表4的要求。6.5.5漏辨率、误辨率的试验方法（1）
按表11要求随机抽样准备出厂的产品，用纸币按表10要求进行批量鉴别试验。在鉴别过程中，每100张纸币中随机掺入2张测试纸进行鉴别，其漏辨率、误辨率应分别符合表3、表4的要求。表10鉴别试验项目
纸币面额
动态式鉴伪次数/次
静态式鉴伪次数/次
批量或连续生产数量
抽样数量
6.5.6预置数鉴别
10 000
漏辨率、误辨率及可靠性试验抽样数量9~15
51～100
伍拾元
350000
101～200
壹佰元
350000
200以上
分别设置5张（掺入测试纸1张）、10张（掺入测试纸2张）、100张（掺入测试纸5张），各鉴别2次，预置数鉴别应符合表3要求。
6.6可靠性试验
6.6.1试验按照GB5080.7-86中编号为5：7的定时截尾试验方案进行。6.6.2抽样数量按表11进行。
6.6.3鉴别方法：按照6.5.5试验方法进行。6.6.4可靠性判别依据
动态式样机工作累计时间之和为1168h（鉴别测试不少于75万次），静态式样机工作累计时间之和为1460h（鉴别测试不少于12万次），失效数小于或等于3，即判该批产品可靠性合格。6.6.5失效判别依据
见表14～表18。
6.6.6失效数的计算
6.6.6.1试验中凡出现6.6.5中任一B类不合格时，即为一个失效；凡出现6.6.5中任一A类不合格时,即判可靠性不合格。
6.6.6.2试验中出现故障，但未判定为失效时，不能更换元器件或采取修理措施。否则，每采取一个更换或修理措施，即计入一个失效。6.6.6.3只计算独立失效。对于同一台样机出现两个独立失效时，应计算两次。6.6.6.4从属失效不计入失效。
6.7安全要求试验
一般要求
按GB4943的有关章节进行。
6.7.2绝缘电阻
用数字兆欧表（置200MQ/500V档）测量，应符合表5要求。6.7.3泄漏电流
将泄漏电流测试仪电压调至242V，频率50Hz（1士5%），电流置1mA档，测试鉴别仪，应符合表5499
要求。
6.7.4抗电强度
GB 16999—1997
将鉴别仪接入耐压测试仪，将电压调至1500V，频率50Hz（1土5%），漏电流置5mA档，抗电1min，应符合表5要求。
6.7.5无线电干扰极限值
6.7.5.1电源端子干扰电压的极限值，按GB9254-88第7章的规定方法进行。6.7.5.2辐射干扰场强的极限值按GB9254-88第8章的规定方法进行。6.8环境试验
6.8.1耐温度试验
6.8.1.1工作温度下限试验
将不包装的鉴别仪放入0℃土3C的低温箱内（温度变化速率不大于1C/min，不超过5min的平均值）通电保持2h，然后每30min鉴别一次，共4次，鉴别仪工作应正常。6.8.1.2工作温度上限试验此内容来自标准下载网
将不包装的鉴别仪放人40℃土2℃的高温箱内（温度变化速率不大于1℃/min，不超过5min的平均值）通电保持2h，然后每30min鉴别一次，共4次，鉴别仪工作应正常。6.8.1.3贮存、运输温度下限试验将经过包装的鉴别仪放入一25C士2C的低温箱内（温度变化速率不大于1C/min，不超过5min的平均值）保持16h，然后将温度升至室温后取出鉴别仪，在室温下放置8h以上，拆开包装后鉴别不少于5次，鉴别仪工作应正常，
6.8.1.4贮存、运输温度上限试验将经过包装的鉴别仪放入55C士2C的高温箱内（温度变化速率不大于1℃/min，不超过5min的平均值）保持16h，然后将温度降至室温后取出鉴别仪，在室温下放置8h以上，拆开包装，鉴别不少于5次，鉴别仪工作应正常
6.8.2恒定湿热试验
将未包装的鉴别仪放入40C士2C试验箱内，保持1h，然后在30min内将试验箱湿度调至（90±）%，保持48h后，机器在试验箱内进行恢复。先将试验箱的湿度调至（75±3）%，然后在30min内将试验箱温度降到20℃士5C，保持1h后，将鉴别仪取出，鉴别不少子5次，鉴别仪工作应正常。6.8.3振动试验
按GB6587.4进行。将鉴别仪固定在振动试验台上，按表7要求进行振动试验，振动完毕，检查各紧固件不应有松动现象，鉴别不少于5次，鉴别仪应工作正常。6.8.4冲击试验
按GB6587.5进行。将鉴别仪固定在冲击试验台上，按表8要求进行冲击试验，冲击完毕，检查各紧固件不应有松动现象，鉴别不少于5次，鉴别仪应工作正常。6.8.5包装跌落试验
将鉴别仪按出厂要求包装后，放在距水泥地面相应高度（见表9），按自由落体方式跌落，上、下、左、右四面各跌落一次，拆开包装检查各紧固件不应松动，外壳无裂纹，鉴别不少于5次，鉴别仪应工作正常。
7检验规则
产品检验规则包括型式检验和常规检验。7.1型式检验
7.1.下型式检验项目按表12进行，检验不合格判据见表14～表18。500
GB16999—1997
7.1.2判别水平和抽样方案按GB2829判别水苹I，二次抽样方案进行。其抽样数量，不合格质量水平及对应的判别组数为：n1二10,nz=10,B类不合格RQI一12,C类不合格RQI.一20。其中环境试验和无线电干扰极限值试验抽样数量为3台。7.1.3不合格的分类按GB2829-87中的2.1.7进行。7.1.4合格与不合格的判断、检查结果的处置按GB282987中4.11，4.12进行。7.1.5连续生产时应每两年进行一次。7.2常规检验
7.2.1常规检验项自按表12进行，检验不合格判据见表14～表18。7.2.2检查水平、抽样方案和合格质量水平见表13。7.2.3不合格的分类按GB2828—87中的4.2进行，7.2.4合格与不合格的判断，检查结果的处置按GB2828—87中4.11，4.12进行。表12产品检验项目
检验项目
外观和结构要求
电源适应能力
基本参数
主要性能
可靠性要求
安全要求
无线电干扰极限值
环境要求
消耗功率
准备时间
工作温升
鉴别能力
常规性能
鉴别速度
伪钞辨辩别
漏辨率
误辩率
预置数鉴别
注：“○”表示在该类检验中应进行的项目逐台
常规检验
型式检验
