本标准规定了烧结金属摩擦材料密度的测定方法。本标准适用于不带芯板的摩擦材料密度的测定。 GB/T 10421-2002 烧结金属摩擦材料 密度的测定 GB/T10421-2002 标准下载解压密码：www.bzxz.net

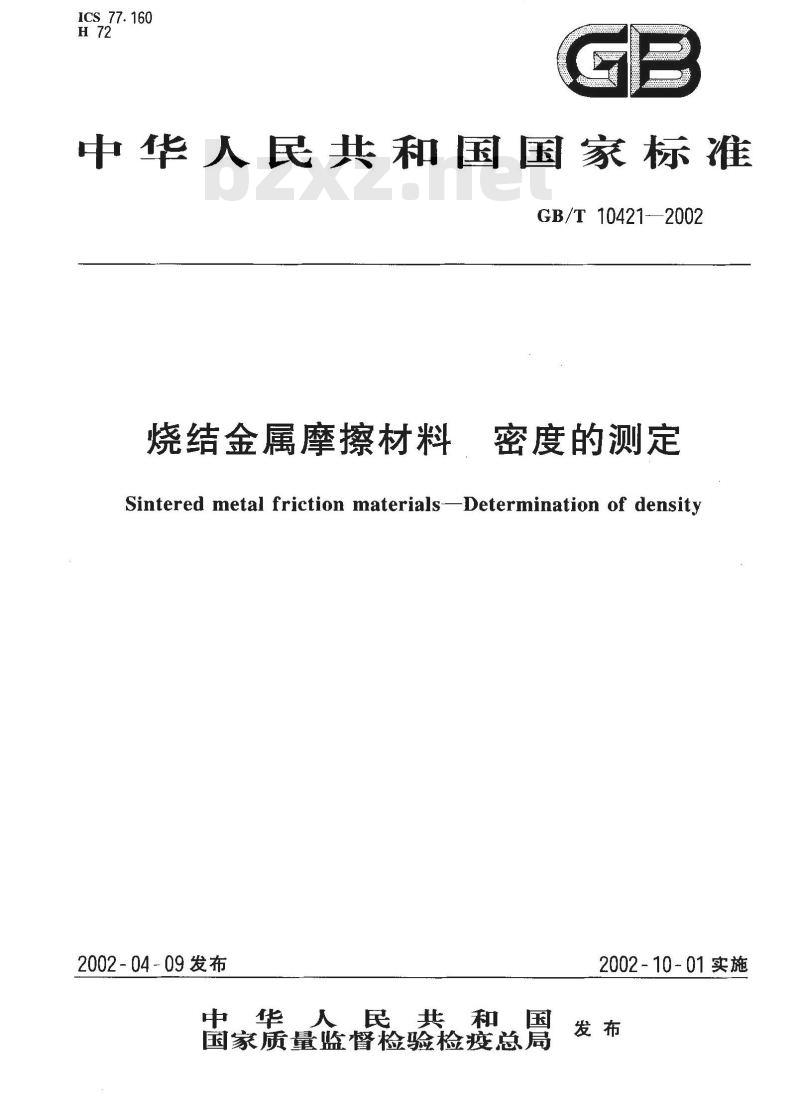

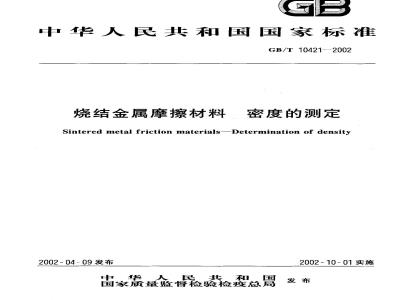

ICS 77. 160
中华人民共和国国家标准
GB/T10421—2002
烧结金属摩擦材料
密度的测定
Sintered metal friction materials-Determination of density2002-04-09发布
中华人民共和国
国家质量监督检验检疫总局
2002-10-01实施

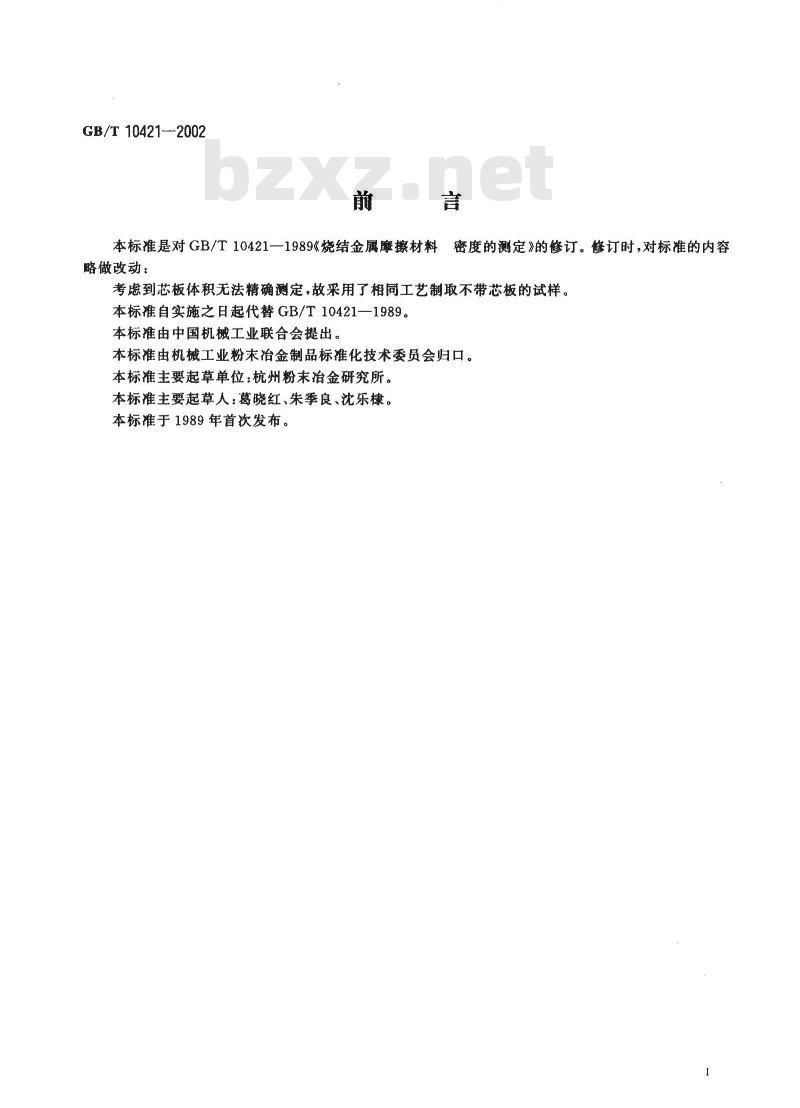

GB/T 10421--2002
本标准是对GB/T10421—1989《烧结金属摩擦材料密度的测定》的修订。修订时，对标准的内容略做改动：
考虑到芯板体积无法精确测定，故采用了相同工艺制取不带芯板的试样。本标准自实施之日起代替GB/T10421一1989。本标准由中国机械工业联合会提出。本标准由机械工业粉末冶金制品标准化技术委员会归口。本标准主要起草单位：杭州粉末冶金研究所。本标准主要起草人：葛晓红、朱季良、沈乐。本标准于1989年首次发布。

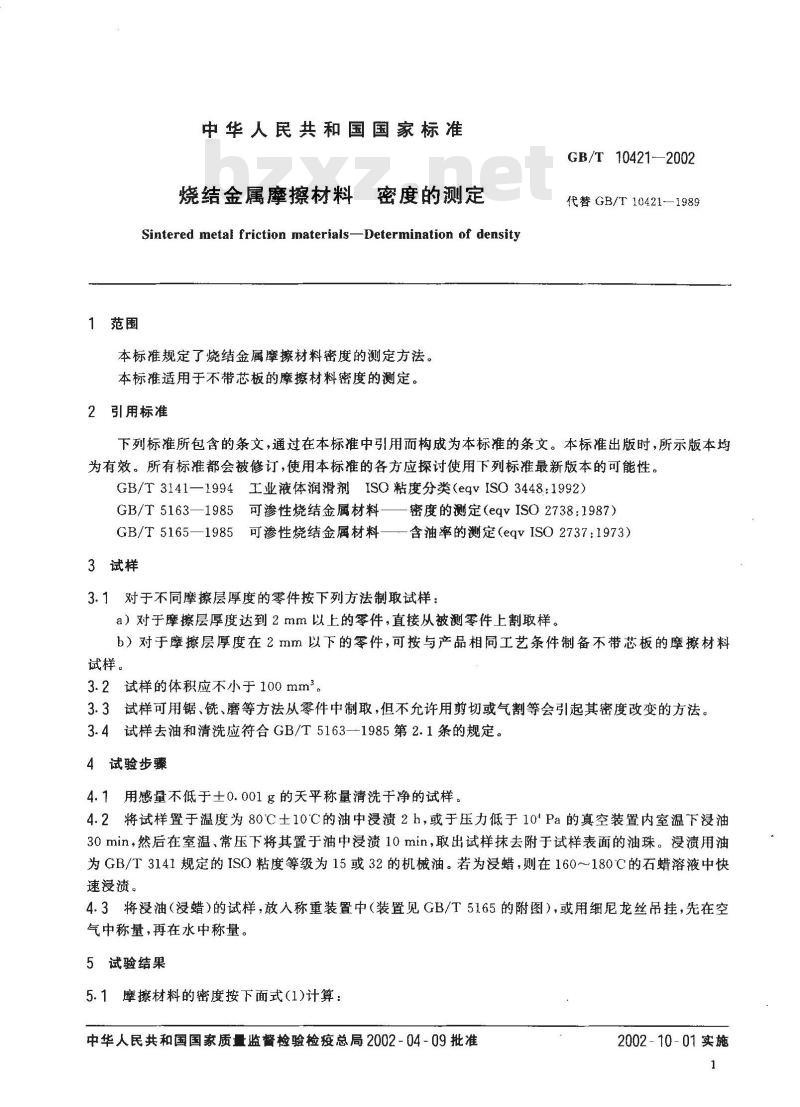

1范围
中华人民共和国国家标准
烧结金属摩擦材料密度的测定
Sintered metal friction materials-Determination of density本标准规定了烧结金属摩擦材料密度的测定方法。本标准适用于不带芯板的摩擦材料密度的测定。2引用标准
GB/T 10421-—2002
代替GB/T10421—1989
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3141—1994工业液体润滑剂ISO粘度分类（eqVISO3448：1992）GB/T5163—1985可渗性烧结金属材料——密度的测定（eqvISO2738：1987）GB/T5165—1985可渗性烧结金属材料——含油率的测定（eqvISO2737:1973）3试样
3.1对于不同摩擦层厚度的零件按下列方法制取试样：a）对于摩擦层厚度达到2mm以上的零件，直接从被测零件上割取样。b）对于摩擦层厚度在2mm以下的零件，可按与产品相同工艺条件制备不带芯板的摩擦材料试样。
3.2试样的体积应不小于100mm。3.3试样可用锯、铣、磨等方法从零件中制取，但不允许用剪切或气割等会引起其密度改变的方法。3.4试样去油和清洗应符合GB/T5163—1985第2.1条的规定。4试验步骤
4.1用感量不低于土0.001g的天平称量清洗于净的试样。4.2将试样置于温度为80℃士10℃的油中浸渍2h，或于压力低于10°Pa的真空装置内室温下浸油30 min，然后在室温、常压下将其置于油中浸渍10 min，取出试样抹去附于试样表面的油珠。浸渍用油为GB/T3141规定的ISO粘度等级为15或32的机械油。若为浸蜡，则在160～180℃的石蜡溶液中快速浸渍。
4.3将浸油（浸蜡）的试样，放入称重装置中（装置见GB/T5165的附图），或用细尼龙丝吊挂，先在空气中称量，再在水中称量。
5试验结果

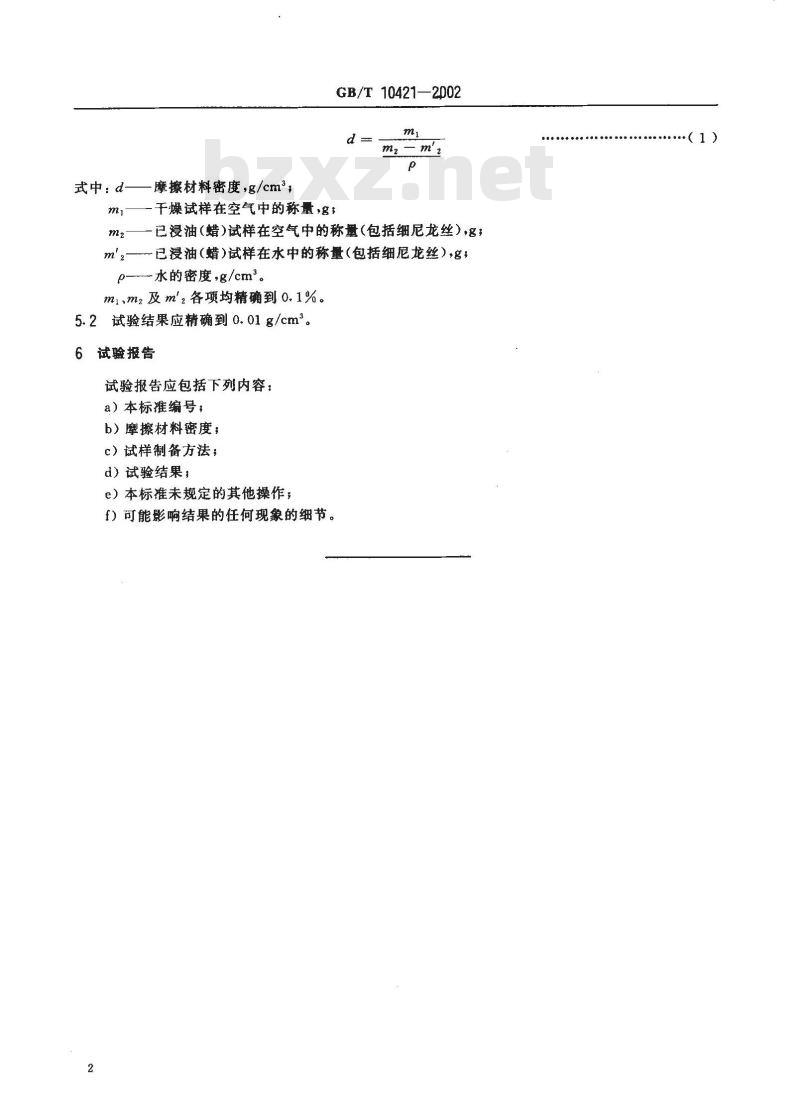

5.1摩擦材料的密度按下面式(1)计算：中华人民共和国国家质量监督检验检疫总局2002-04-09批准2002-10-01实施
式中：d-
摩擦材料密度，g/cm，
GB/T 10421—2002
干燥试样在空气中的称量，名：mi
mz - m'?
一已浸油（蜡)试样在空气中的称量(包括细尼龙丝），名，m2—已浸油（蜡）试样在水中的称量（包括细尼龙丝），gp—水的密度,g/cm。www.bzxz.net
mi、m2及 m2各项均精确到 0. 1%。5.2试验结果应精确到0.01g/cm。试验报告
试验报告应包括下列内容：
a）本标推编号；
b）摩擦材料密度；
c）试样制备方法；
d）试验结果；
e）本标准未规定的其他操作，
f）可能影响结果的任何现象的细节。2
中国中华学
........( 1 )
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
