Ics81.100 Q94
备案号：18761-2006
广东省地方标准
DB44/294-2006
燃气窑炉系统安全技术规范
发布：2006-03-16
实施：2006-07-01
广东省质量技术监督局

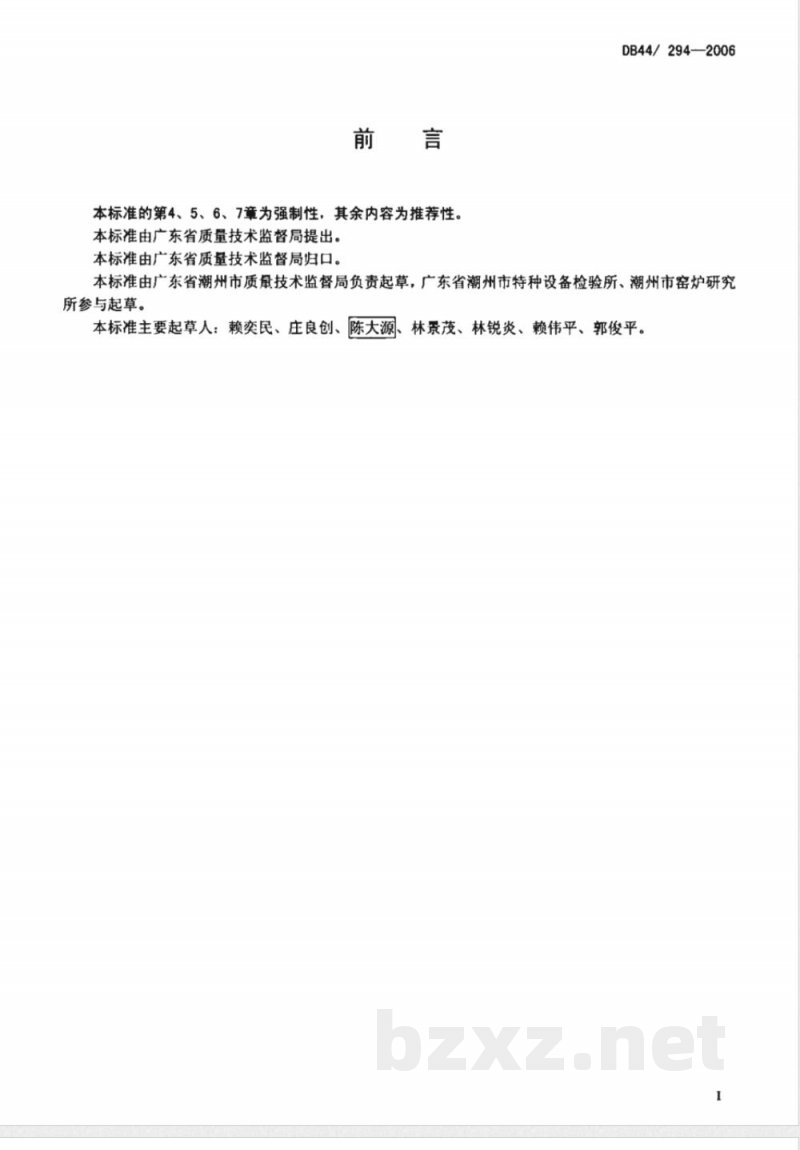

前言
本标准第4、5、6、7章为强制性，其余内容为推荐性，由广东省质量技术监督局提出并归口。起草单位包括广东省潮州市质技术监督局、广东省潮州市特种设备检验所、潮州市窑炉研究所。主要起草人：赖奕民、庄良创、陈大源、林景茂、林锐炎、赖伟平、郭俊平。

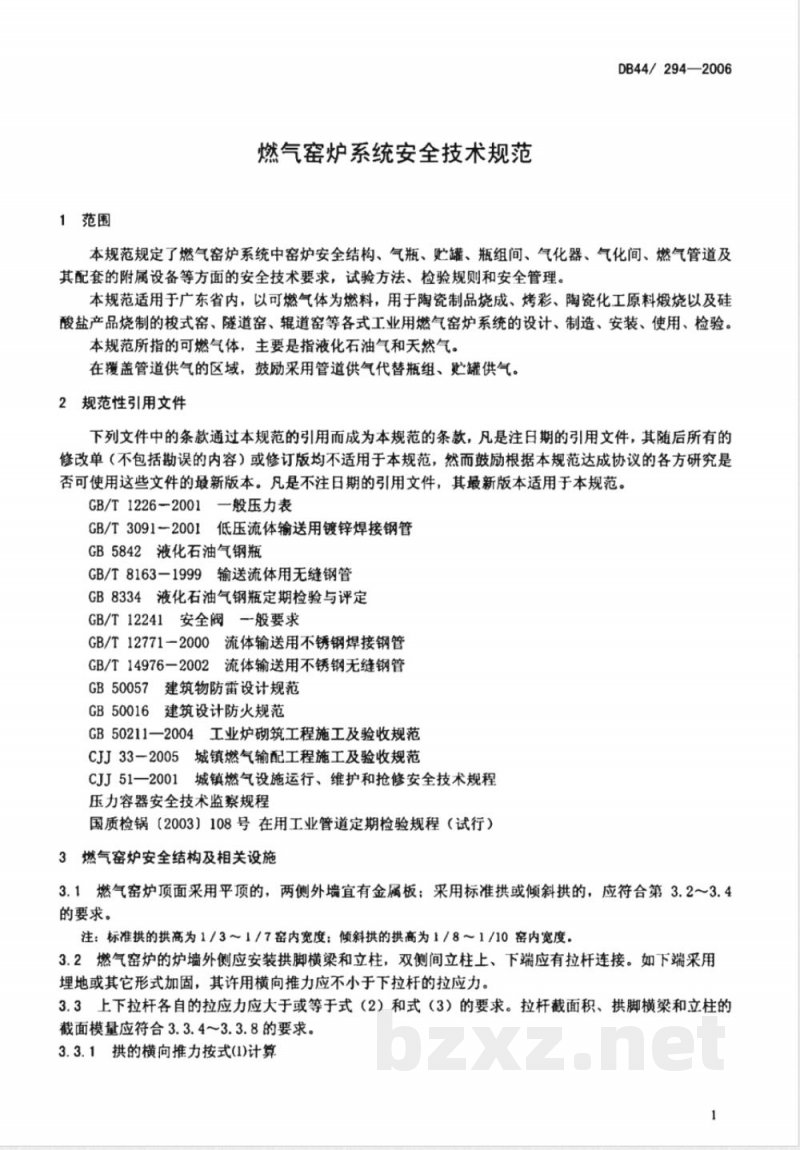

1 范围
本规范规定了燃气密炉系统中窑炉安全结构、气瓶、贮罐、瓶组间、气化器、气化间、燃气管道及其配套附属设备的安全技术要求、试验方法、检验规则和安全管理。适用于广东省内，以可燃气体为燃料，用于陶瓷制品烧成、烤彩、陶瓷化工原料焙烧及硅酸盐产品烧制的梭式窑、隧道窑、辊道窑等各式工业用燃气窑炉系统的设计、制造、安装、使用和检验。可燃气体主要指液化石油气和天然气。在覆盖管道供气的区域，鼓励采用管道供气替代瓶组或贮罐供气。

2 规范性引用文件
下列文件条款通过引用成为本规范条款。注日期文件的修改单或修订版不适用；不注日期文件适用最新版本：GB/T1226-2001、GB/T3091-2001、GB5842、GB/T8163-1999、GB8334、GB/T12241、GB/T12771-2000、GB/T14976-2002、GB50057、GB50016、GB50211-2004、CJJ33-2005、CJJ51-2001、压力容器安全技术监察规程、国质检锅（2003）108号在用工业管道定期检验规程（试行）。

3 燃气窑炉安全结构及相关设施
3.1 燃气窑炉顶面应采用平顶，窑炉两侧外墙宜有金属板；采用标准拱或倾斜拱时应符合3.2～3.4要求。注：标准拱拱高为1/3～1/7窑内宽度，倾斜拱拱高为1/8～1/10窑内宽度。
3.2 燃气密炉的炉墙外侧应安装拱脚横梁和立柱，双侧立柱上下端应有拉杆连接。下端可采用埋地或其他加固形式，其允许横向推力不小于下拉杆拉应力。
3.3 上下拉杆各自拉应力应不低于公式（2）和（3）要求。拉杆截面积、拱脚横梁和立柱截面模量应符合3.3.4～3.3.8要求。
3.3.1 拱的横向推力按公式(1)计算：F = F（h-h0）·9.81K，其中F为拱的横向推力（N），K为温度系数（表1选取），e为窑炉双侧两立柱间截面至相邻截面的拱层质量（kg），拱心角以弧度（rad）计。
表1 温度系数：
温度 <600℃，K=1.5；600～900℃，K=2.0；901～1100℃，K=2.5；1101～1300℃，K=3.0；1301～1650℃，K=4.0。
3.3.2 上拉杆拉力按公式（2）计算：Ft = F(h-h0)/h，其中Ft为上拉杆拉力（N），h为上拉杆与拱层下缘中心高度（m），h0为拱层高度（m）。
3.3.3 下拉杆拉力按公式（3）计算：Fx = F/H，其中Fx为下拉杆拉力（N），H为拱层下缘至下拉杆高度（m）。
3.3.4 安装选用的拉杆截面积根据公式（2）和（3）计算结果代入公式（4）计算，D为截面积（cm²），[σ]为许用应力，等于材料的0.476σ，单位MPa。
3.3.5 安装选用拱脚横梁截面模量按公式（5）计算，M为弯曲力矩（N·m），a为拱脚横梁截面高度，Wi为截面模量（cm³）。
