本标准适用于频率为15～100Hz,供电气了测量仪表用和电气保护装置用的新制造的电流互感器。虽然本标准是以具有独立绕组的互感器为基准的，但如合适，也可用于自耦互感器。 GB 1208-1997 电流互感器 GB1208-1997 标准下载解压密码：www.bzxz.net

GR1208—1997
本标准是根据国际电工委员会出版物IEC185：1987《电流互感器》及其第1号修改单利第2号修改单对GB1208—87电流互感器\进行修订的，修订源则为等效采用IEC185：1987及其第1号修改单（1990)和第2号修改单（1995），时-下GB1208—87系参照采用IEC185:1966.而随着对外经济贸易的发展，国际竞争更加激烈，为快同国际接轨的速度，增强竞争能力，等效采用IEC标准是十分必要的在本次修订过程，根据我国互感器的实际使用和生产情况，对1EC185：1987标准中的-一些内容进行了适当的修改和增补。首先，型式试验中增加了电容利介质损耗因数测量；例行试验中增加了绝缘油性能试验，电容和介质损耗因教测量和密封试验：特殊试验在去电容和介质损耗因数测量的同时，增加了绝缘热稳定试验：而且，按IEC185第2号修改单的要求，特殊试验中义增加了多次截被试验和机械强度试验。其次，绝缘水平要求在1EC185要求的基础上，同时增加GB311.1的要求。并规定无特殊要求的互.感产品按GB311.1的要求进行试验，而对另有要求的互感器产品按IEC185标准的要求进行试验。再次，对互感器产品的“殷结构要求、包装、运输、保管及出厂文件等内容都作了相应的规定.并纳入了标准的止文。产品的铭牌标志也根据我国的具体情况做了一定的调整本次修计中比1EC，185，增加个标推附录以说明各种结构型式的电流互感器介质损耗因数的允许值，增加一个提示附录，对采用说明进行汇总。本标准自实施之日起代替GR1208—87标准。本标准的附录A、附录C为标准的附录。本标准的附录B、附录D为提示的附录。本标准由巾华人民共和国机械工业部提出。本标推出全国变压器标准化技术委员会归口。本标准土要起草单位：沈阳变压器研究所、武汉高压研究所、沈阳变压器），保定变压器厂、沈阳互感器厂。
本标准参加起草单位，湖南醴陵电瓷厂、江西变电设备总厂、西安高压开关厂，本标主要起草人：刘振伍、付锡年、安作平、崔大徽、严非、杨晶、张爱民。本标准于1975年首次发布，1987年第-次修订，1997年第二次修订。本标准委托全国变压器标准化技术委员会负责解释GB 1208 --. 1997

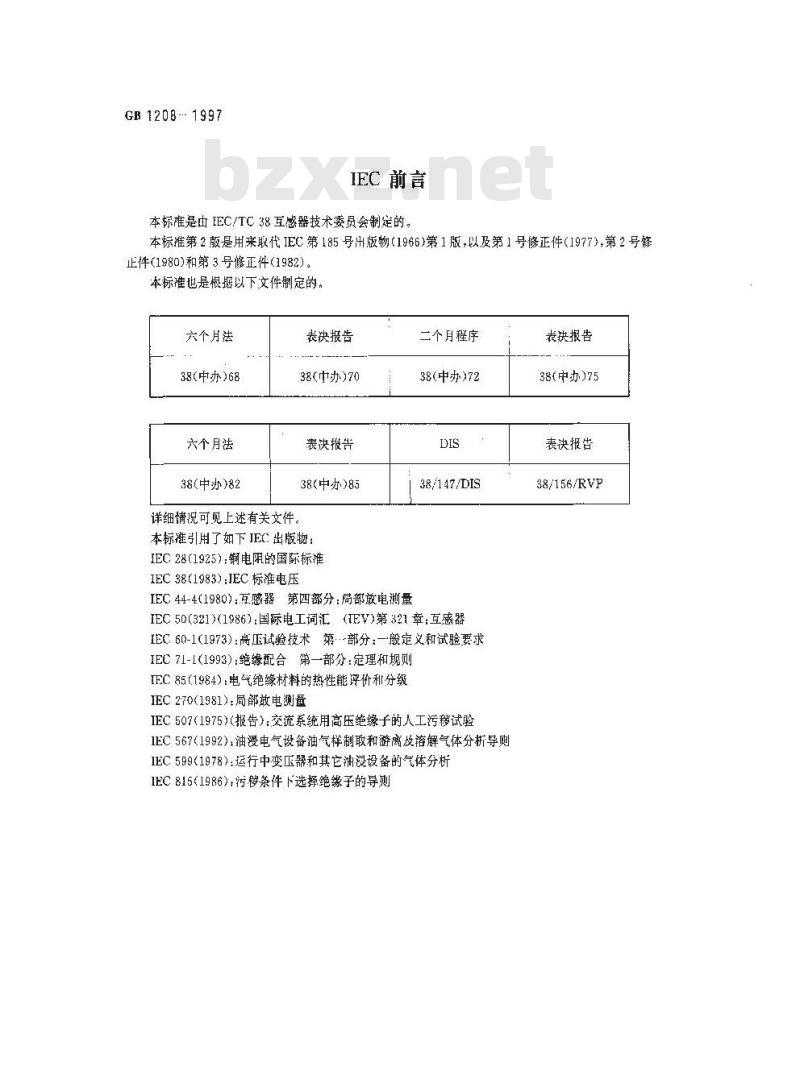

IEC 前言
本标是由 EC/TC 38 互感器技术委员会制定的。本标准第2版是用来取代IEC第185号出版物（1966)第1版，以及第1号修正件（1977),第2号修止件(1980)和第3号修正件（1982)。本标准也是根据以下文件制定的。六个月法
38(中办)68
六个月法
38(中办)82
表决报告
38(中办)70
表决报告
38（中办)85
详细情况可见上述有关文件。
本标准引用了如下IEC出版物：
IEC28（1925：铜电阻的国际标准IEC 38(1983):JEC标准电压
IEC44-4（1980）：互感露第四部分：局部放电测量二个月程序
38(中办)72
38/147/DIS
IEC50321)(1986）：国际电工词汇（TEV)第321章：互感器IEC60-1(1973)：高压试验技术第部分：一般定义和试验要求IEC71-I(1993)：绝缘配合第一部分：定理和规则IFC85（1984)：电气绝缘材料的热性能评价和分级IEC270(1981)：局部故电测量
IEC507(1975)（报告）：交流系统用高压绝缘子的人工污移试验1EC567（1992）油漫电气设备油气样制和游离溶解气体分折导购1EC599（1978)：运行中变压器和其它油浸设备的气体分析1EC815(1986)，污条件下选择绝缘子的导则表决报告
38（中办)75
表决报告
38/156/RVP
1范围
中华人民共和国国家标准
电流互感器
Current transformers
GB12081997
eqv IEC 185:1987
代营 GB 1208---87
本标推适用于频率为15~100 Hz,供电气测量仪表用和电气保护装置用的新制造的电流互感器，虽然本标准是以具有独立绕组的互感器为基准的,但如合适,也可用于自耦互感器。2引用标准
下列标推所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修讨，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB311.1-1997高压输变电设备的绝缘配合安B7252--87变压器猫中浴解气体分析和判断导则GB735485局部放电测量
GB7595—87运行中变压器油质量标准GB/T16927.T—1997高电压试验技术第1部分—般试验要求JB/I5356—91电流互感器试验导师3定义
下列定义适用于本标准。
3.1 互感器 instrument translormer一种变压器,供测量仪器、仪表、继电器和其它类似电器用3.2电流生感器curent transformcr一种互感器，在正常使用条件下其二次电流与一次电流实质上成正比，面其相位差在联结方法正确时接近于零的五感器。
3.3次绕组primarywinding
通过被变换电流的绕组。
3.4二次绕组secundarywinding
供给测量仪器、仪表、继电器或其它类似电器电流回路电源的绕组。3.5 二次回路 secondary circuil由五感器一次绕组供电的外部回路。3.6额定--次电流rated pritnarycurrent作为电流互感器性能基准的一次电流值，3.7额定次电流 rated secendary current作为电流互感器性能蒸准的二次电流值。3.8实际电流比ac.tual transformation ratic国家技术监督局 1997-07-03 批准1998-05-01实施
GB 1208-1997

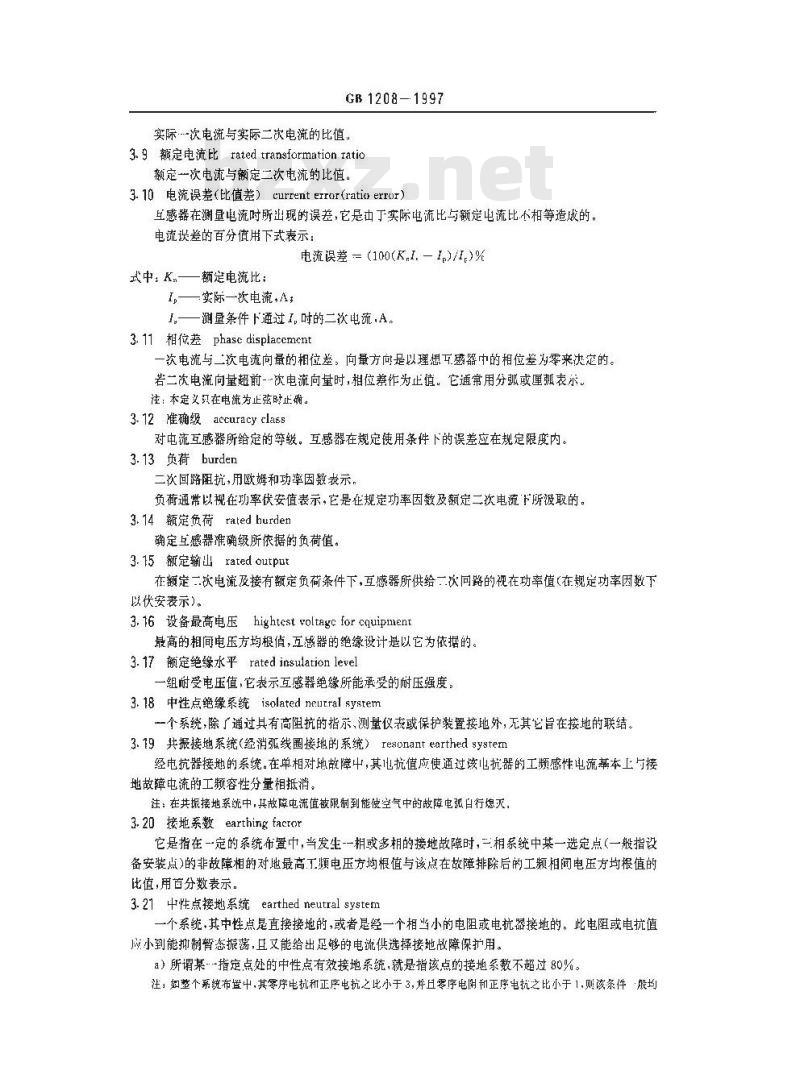

实际次电流与实际二次电流的比值3.9额定电流比rated transformation ratio额定一次电流与额定二次电流的比值。3.10电流误差（比值差）currenterror(ratioerror）互感器在测量电流吋所出现的误差，它是也丁实际电流比与额定电流比不相等造成的。电流误差的百分值用下式表示：电流误差=（100(K,1—I,)/,)%
式中：K——额定电流比;
I——实际—次电流.A
I测量条件下通过I,吋的二次电流,A。3.11差phasedisplaccment
一次电流与二次电流向量的相位差，向量方向是以理想工感器中的相位差为零来决定的。若二次电流向量超前-次电流向量时，相位差作为止值。它通常用分弧或厘弧表示。注：本定义只在电流为止弦时止确。3.12准确级accuracyclass
对电流互感器所给定的等级。互感器在规定使用茶件下的误差应在规定限度内。3.13负荷burden
三次回路阻抗，用欧姆和功率因数表示负通常以视在功率伏安值表示，它是在规定功率因数及额定二次电流下所波取的。3.14额定负荷rated hurden
确定互感器准确级所依据的负荷值。3.15额定翰山ratedoutput
在额定二饮电流及接有额定负荷条件下，互感器所供给二次同路的视在功率值（在舰定功率固数下以伏安表示）。
3.16设备最高电压hightestvoltage for cquipmene最高的相间电压方均根俏，五感器的绝缘设计是以它为依据的。3.17额定绝缘水平rated insulation level一组耐受电压值，它表示互感器绝缘所能承受的耐压强度3.18中性点绝缘系统isolated neutral system一个系统，除了通过具有高阻抗的指示、测量仪表或保护装置接地外，无其它旨在接地的联结。3.19共振接地系统（经消弧线圈接地的系统）resonantearthed system经电抗器接地的系统。在单相对地故障中，其也抗值应使通过该也抗器的工频感性电流基本上与接地故障电流的工频容性分量相抵消。注：在共振接地系统中，其故障电流值被限制到能使空气中的故障电弧白行熄灭，3.20接地系数earthingfacror
它是指在一定的系统布置中，当发生-一捐或多相的接地故障时，二相系统中某一选定点（一般指设备安装点)的非故障相的对地最高工顺电压方均根值与该点在故障排除后的工频相间电压方均根值的比值，用百分数表示。
3.21中性点接地系统
earthed neutral system
一个系统，其中性点是直接接地的，或者是经一个相当小的电阻或电抗器接地的。此电阻或电抗值应小到能抑制暂态振荡，且又能给出足够的电流供选择接地故障保护用。a）所谓某-指定点处的中性点有效接地系统,就是指该点的接地系数不超过80%。注，如整个系统布置中，其零序电抗正序电抗之比小于3，并且零序电用和正序电抗之比小于1.则该条件般均能达到：
GB 1208 -- 1997
b）所谓某一指定点处的中性点非有效接地系统，就是指该点的接地系数会超过80%。3.22暴安装expased installation设备会遭受大气过电压的一种安装。注：这种安装通常是直接或经过一段短电缆接架空输电线的。3.23非暴露安装non-exposed installation设备不会遵受人气过电压的一种安装。注：这种安装通常是接到中缆网路上的。3.24额定频率ratedfrcqucncy
本标准技术要求所依据的频率。3.25额定短时热电流(Im）rated short-time thermal current在二次绕组短路的情况下，电流互感器在一秒钟内能承受往且无损伤的最大的一次电流方均根值。3.26额定动稳定电流（fam）rateddlynamic:curent在二次绕组短路的情况下，电流互感器能承受其电磁力的作用而无电气或机械损伤的最大一次电流峰值。
3.27额定连续热电流ratedcontinuousthermal cutrent在次绕组接有额定负荷的情况下，一次统组允许连续流过的一次电流值，此时，电流互感器的温升不超过规定的限值。
4适用于所有电流互感器的通用技术要求4.1使用条件
除另有规定外，本标准应适用丁下列使用条件；注：如果使用条件(包括互感器运输条伴)与本标准规定不向时，应通知制造厂。4.1.1环境温度
最高　40℃
日平均不能超过30℃
最低：对户内式互感器
—5℃
对户外式互感器—25℃
4.1.2海拔
不超过1000m，
4.1.3大气条件
大气中无严重污移。
4.1.4系统的接地方式
a）中性点绝缘系统：
b）共振接地系统；
心）中性点接地系统：
1）中性点有效接地系统；
2）中性点非有效接地系统。
4.2额定值和性能要求
4.2.1额定-次电流标准值
a）单电流比互感器
额定一次电流的标准值为：10、12.5、15、20、25、30、40、0、60、75A以及它们十进位倍数或小数，有下标线的是优先值。
b）多电流比互感器
GB1208—1997
额定一次电流的最小值，采用4.2.1a)项所列的标准值。4.2.2额定二次电流标准值
额定一次电流的标准值为1、2和5A。5A为优先值，注：对于角接的电流互感器来说,这些额定值除以/3 亦是踪准值。4.2.3额定连续热电流
除非另有规定（览5.3.3),额定连续热电流就是指额定次电流。4.2.4额定输出的标准值
额定输出的标准值为门：
2.5 510 15 2025 30 40506080100 VA.注，对·台感器来说如果竺的个额延输出是标准值.并且符合个标准确级，那么在规定其余额定输出时，可允许是非标准值，但要求其符合另一个标准准确级。4.2.5短时电流额定值
凡带有一个周定的-次绕组或导体的电流互感器应符合a)、b)两项的规定。a）额定短时热电流
应对万感器规定一个额定短时热电流「（见3.25)。b）额定动稳定电流
额定动稳定电流(Izm),通常为额定短时热电流的2.5倍。如与此值不间,应在铭牌上标注(见3.26)。
4.2.6温升限值
当电流互感器的一次电流等于额定连续热电流，且带有相当于额定输出的负荷，其功率因数为0.8（滞后）～1°时，电流互感器的温升应不超过表1所列限值，它们是以4.1条的使用条作为基础的。如果周围气温高于4.1.1条的数值时，应将表1中的充许温升减去超过的气温值。如果规定了互感器是在海拨 1 000 m以 F:的地区工作,而试验是在海拨低十 1 (000 m处进行时.应将表1中所列的温升限值按工作地点每高出100m减去下述数值。8）油漫式互感器：0.4%
b）干式互感器0.5%。
统组温升是受其本身绝缘或其周围介质的最低绝缘等级的限制。各绝缘等级的最高温升如表1所列，
表1绕组的温升限值
绝缘等级
报下油中的所有等级
油浸且全密封的所有等级
充填沥青胶的所有等级
不浸油或不充胶的各等级
来用说明：
1I见甜录D(提示的附录)中D1
2]见附录D(提示的附录)中D2。
温升限值
绝缘等皱
GB1208-1997
表1（完）
注：对某些材释(如树脂>制造厂应指明其相应的绝续等级，温升限值
当互感器上装有储油柜，油面上有惰性气体或全密封时，油枢或油室的油顶层温升应不超过55K。当互感器没有这种配置时，油拒或油室的油顶层温升应不超过50K。注，貌组出头或接触连接处的溉升为50K(或不超过油顶层温升）。在铁心或其它金属件表面所测得的温升值，应不超过它们所接触的或靠近的绝缘材料按表1所列的限值。
4.3绝缘要求
这些技术要求适用于所有型式的电流互感器绝缘，对气体绝缘的电流互感器可能补充技术要求。4.3.1次绕组的额定绝缘水平好
对设备最高电压3.5(3.6）kV及以1:的电流立感器，其额定绝缘水平应按GB311.1的规定如果另有要求，电流互感器的绝缘水平可按本标准表2、表3所列值选取，此时需在订货合同中规定，
对设备最高电压低于3.5(3.6)kV的五感器，其绝缘水平由额定短时工频耐受电压确定。对设备最高电压为0.415kV的电流互感器，其短时工频耐受电压为3kV。对丁没有一-次绕组和没有它本身一次绝缘的电流互感器，假定Um=0.72kV，4.3.1.1对设备最高电压3.5(3.6）kV≤Um≤300kV的绕组，其额定绝缘水平用额定雷电冲击耐受电压和额定短时工额耐受电压表示，它应是GB311.1或本标准表2所列的某一值。4.3.1.2对设备最高电压U≥300kV的绕组，其额定绝缘水平用额定操作冲击耐受电压和额定雷电冲击耐受电压表示，它应是GB311.1或本标准表3所列的某一值。法；在选择本电压范围内的绝缴水平时，应忧先考虑操作冲击波。4.3.1.3工频耐受电压免费标准bzxz.net
对设备最高电压U.300kV的绕组：亦应能承受与按表4选择的雷电冲击耐受电压相对应的T频耐受电压。
表2设备最高电压低十300kV互感器一次绕组的额定绝缘水平设备最高电压0.
（方询根值）
采用说朔：
1 见附录 D(提示的附录)中 D5,21见附录D(提示的附录)中D4。
短定上频耐受电压
(方均根值)
额定雷电冲击耐受电压
(峰值)
设备最高电正Lm
（方均根值）
GB1208—1997
表2 （完）
瓶定工额耐受电压
（均限值）
注：对暴露安装,推荐选择般高的绝缘水半。额定古电冲击讨受电法
(埠俏)
等饮绕组的额定绝缘水牛
表3设备最高电压等下或高于300kV互感器设备最高电压Um
（方均根）
对暴露安装，推荐选择最高的绝缘水平额定操作冲击耐受电压
（峰值）
额定舌电范击受电压
《峰）
2 于 Um—76 kV 的试验电压水平尚未最终确定,故其操作和雷电冲击试验水平可够需要谢整GB 1208-1997
表4设备最高电压等于或高丁300kV互感器一次绕组的工频耐受电压领定雷电冲击村受电压
(峰道)
4. 3. 2 局部放电水平
局部散电技术要求适用于Um≥?.2kV的电流巧感器，额定工频谢受电压
（方均极值）
按4.6.2.2条的序进行预加电乐之后，在表5规定的局部放电测量电压下，局部放电水平应不超过表5规定的限值。
表5局部放电测量电压和允许放电水平高部放电充许水平
肩部效电测量电压
系统矮地方式
口性点接地系统
中性点绝缘或
非有效接地系统
（方均根值）
1.20/m//3
液体浸溃
绝缘型式
如完中性点的接地方式没有明确，则尚部放电水平可按中性点绝缘或非有效接地系统考虑，2局部放凸的允法值，对于非额定频率也是适川的：3农中芮充并压削造厂按对应的测量电压任选其…。4.3.3琶电截波击试验
妇果另有附如！规定，一次绕组还应能承受雷电截波冲击试验。其试验电压峰值为雷电冲击全波电压的115%，
注：经制造厂和用户协商间意，可选择较低的试验电压。4.3.4电容和介质损耗因数
这些技术要求仪适用于对Vm≥40.5kV的油浸式电流五感器-一饮绕组的绝缘，电容和介质损耗因数(tan)是指在额定频率和电床在10Um//kV下的值。壮
1、本或的尽的在于检查产品的一致性，允许变化的限值可由制造厂和用广协商规定。2个质损耗因数取决于绝缘设计，并且和电乐与温度两个因数有关。在环境温度和电压为U//3时，电容式电流互感得的介质损耗因数常应不超过0.005.各种绝缴结构的电流互感器介质损耗因数的允许值见阳录C（标推的附录）。
3非电奔型电流互感器不寄考核电容景。4.3.5多次截波冲击试验
GB 1208-1997
如果另有附加规定，tI≥300kV的油浸式电流互感器的一次绕组应能承受多次截波冲击以检验电流互感器在运行中可能出现的高频电应力的承受能力。由于没有足够的经验提出一个明确的试验程序和可接受的判据,故本标准附录 B(提示的附录)仪对可能的试验程序给出部分信息。设计是否足以满足试验要求的依据由制造说明。注；设计的验证应特别前对载有替态电流的内部屏蔽和连接部分进行：4.3.6段间绝缘要求
当一次或二次绕组分成两段或多段时，段间绝缘的额定短时工频耐受电压应为3kV方均根值）。4.3.7二次绕组的绝缘要求
二次绕组绝缘的额定短时工频耐受电压应为3kV（方均根值）。4.3.8匝间绝缘要求
绕组匝间绝缘的额定耐受电压应为 4.5kV(峰值)。对于某些型式的互感器,按 4.6.4 条的试验程序，可允许用较低的试验电压。4.3.9污移和电距离
对带有易受污移的户外型陶瓷绝缘子,表 6列出了给定污秽等级下在绝缘子表面上测取的最小爬电比距标称值。
表6给定污授等级下的爬电距离
污秘等级
N特重
相对地之间的最小标称爬电比距标称值manu/kV（设备最高电压）
1公认绝缘子的表面绝缘特性深受其形状的影响爬电距离
蛋肉距离
2在非带轻的污移地这,根据运行经验,标称爬电比距可低于 16 mm/kV,但最低俏为 12 I1/kV。3在非常严重的污秽条件下，可选用大于31mm/kV的阀电比距。但在某些情况下，还应考虑冲刷的可能性，对于易受污移的广内型环感器，其在绝缘表面测取的最小爬电距离要求值可按本表参照选用。4.3.10海拨
外绝缘的击穿放电主要取决于大气条件。对于在海拔超过上000m地区工作的电流互感器，为保证其外绝缘有足够的耐受电压值：般应加大其弧闪距离。作为一般导则，孤闪距离上的赖定耐受电压值，应按其工作地点海拔高出1000m后，每增高100m增加1%。
4.3.11机械强度要求
这些技术要求仅适用于U72.5kV的电流互感器。表7列出了电流互感器应能承受的静载荷。这些数值包含了由于风和结冰而增加的藏荷。规定的试验载荷指的是可施加于一次绕组端子任一方向的载荷。采用说明：
1 见附录 D(提示的附录)中 D5。注
设备高电压Um
123170
243--362
GB 1208 - 1997
表7静态承受试验载荷
静态承受载荷
1类载
I类载燕
在日常运行条件下+起作用的载荷总和应不超过规定的承受试验载荷的50%。2电流至感器应能承受很少发生的不超过1.4倍静态承受极端动力载荷（例如：短路），其大小不应超过1.4信静态承受试验载荷。
3在某些应用中，可能需要防止一次端予旋转的阻力。试验时施加的力矩，应由制造厂和用户协商确定。4.4试验的一般说明
4.4.1试验分类
本标准所规定的试验分为型式试验、例行试验、特殊试验。型式试验：
对每种型式互感器中的一台所进行的试验，用它验证按同一技术规范制造的互感器均应满足除例行试验外所规定的要求。
注：在一台互感器上迹行的型式试验，对其有较少楚别的互感器可认为是有效的。但此差别应经制造」与川用户协商同意。
例行试验：
每台互感器都应承受的试验。
特殊试验：
-种既不同于型式试验，也不同于例行试验的试验。它是由制造」同用户协商确定的。4.4.2型式试验
下列试验项目是型式试验，其详细说明见有关条文。a）短时屯流试验（见4.5.1)+
b）温升试验（见4.5.2)；
e）雷电神击试验（见4.5.3)；
d）操作冲击试验（见4.5.3)；
c）户外式互感器的湿试验（见4.5.4)；「）误差测定（见5.4.1,5.4.3和6.4.2)；g）电容和介质损耗因数测定（见4.5.5)。除另有规定外，所有绝缘型式试验应在同一台瓦感器上进行。互感器在经受本条规定的绝缘型式试验后，应经受4.4.3所规定的全部例行试验。4.4.3例行试验们
下列试验项目是例行试验，其详细说明见有关条文。a）出线端子标志检验（见4.6.1)；b）二次绕组上频耐压试验（见4.6.3)：采用说明：
1] 见附录 D(提示的附录)中 D6。2)见附录 D(提示的附录)中D7
GB 120B1997
c）绕组段间T频耐压试验（克4.6.3)；d）匝间过电压试验（见4.6.4)，e）一次绕组的上频耐压试验（见4.6.2)；f）局部放电测量（见4.6.2)；
g）误差测定(见 5. 4.2和 6. 4.3) h）电容和介质损耗因数测量（见4.5+5）i）绝缘油性能试验（见4.6.6);j）密封性试验(见 4. 6.7)。
除了项目g)误差测定是在项a)～f)试验后进行外,其余试验项目的前后顺序或可能的继合均未标谁化。
一次绕组的重复工频耐压试验应在规定试验电压值的80%下进行。4.4.4特殊试验
a）雷电截波冲击试验（见4.了)：b）一次绕组的多获截波冲击试验（见4.了.2)：注：由于没有足够的经验+本试验仅作为研究性项目,暂不考核c）机械强度试验（见4.7.3）：d绝缘热稳定试验（见4.7.4）。4.5型式试验
4.5.1短时电流试验
对于短时热电流（Ih)试验，互感器的初始温度应在5～40℃之间\。本试验应在二次绕组短路下进行，所加电流I和持续时间：应满足（\t)不于（It），且在0. 5~5 s之间。
动稳定试验应在二次绕组短路下进行，所加-次电流的峰值，牵少有一个峰不小于额定动稳定电流Iem).
动稳定试验可以与上述热试验合并进行，只需试验中电流第一个主峰值不小于额定动稳定电流Ian)
如果试验后的互感器，当冷却到周围的环境温度（5～40）所，能满足下列要求，则认为互感器通过本试验，
a）且力检查无损伤：
b）退磁后，其误差与试验前的差异，不超过其相应准确级的误差限值的一半，且满足相应准确级的要求。
c）能承受第4.6.2、4.6.3、4.6.1条的绝缘试验，但试验电压或电流应降至源规定值的90%：d）经检查，与导线表接触的绝缘光明显的劣化现象(例如碳化现象)。如果-次绕组是的，其20C时的电导率不低于58m/《0·mm*）的97%，而其相应于额定短时热电流的电流密度不大于160A/mm2则项d)的检查可不进行.注；经验袭明，只要一次绕组中与额定短时热电流相应的电流密度不超过180A/m*，且绕组为钢的，其20的电导率不低于58m/(n·mm)的97%.则对于A级绝缘，其运行巾的热额定参数要求一般陷得到满足：因此，如果制造厂与用户协商同意，当满足这个要求时，可不进行短时热电流试验。4.5.2温升试验
为了验证电流点感器是否满足4.2.6的要求，须进行本试验。试验中，当每小时的温升变化值不超来用说明：
1见附录DH提示的附录)中8
2.见附录 D(提示的附录)中 D9。
