DB32/T4803—2024
江苏省地方标准
番茄设施生产数字化管控系统技术规范
Digital management and control system technical specification for tomato production in facilities

发布日期：2024-06-05
实施日期：2024-07-05
发布机构：江苏省市场监督管理局
起草单位：江苏省农业科学院

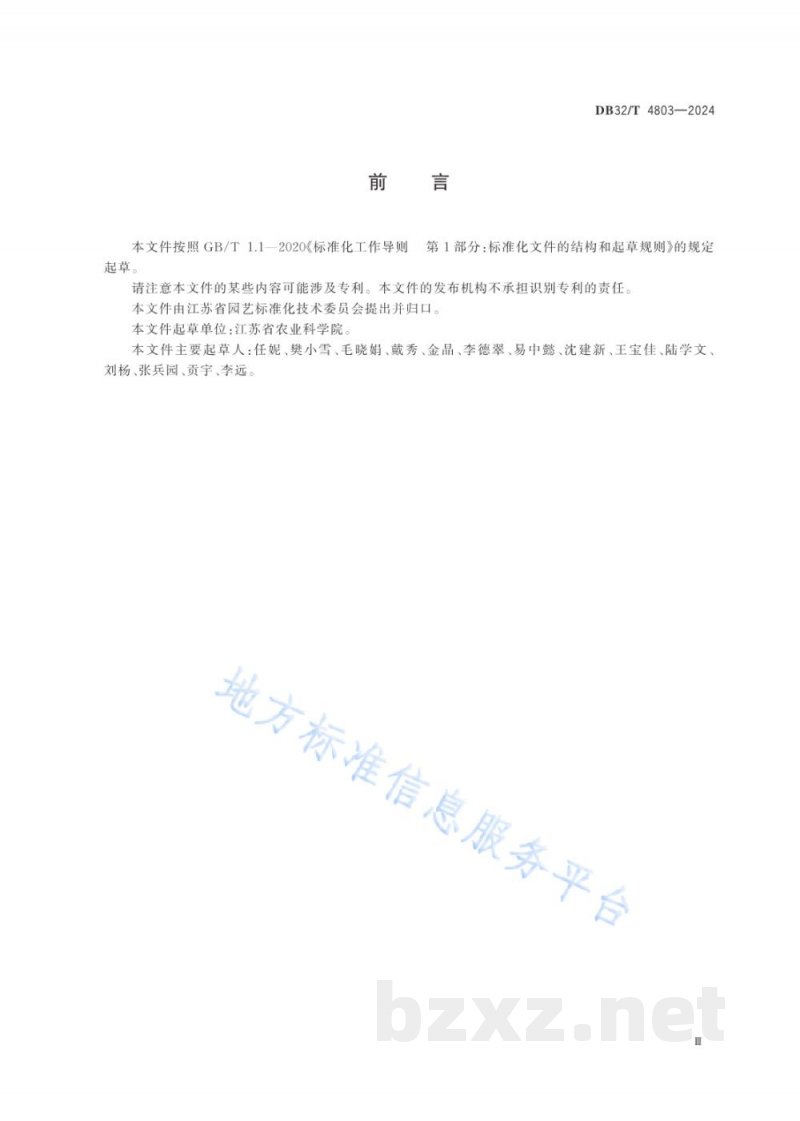

前言
本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。本文件由江苏省园艺标准化技术委员会提出并归口。本文件主要起草人：任妮、樊小雪、毛晓娟、戴秀、金晶、李德翠、易中懿、沈建新、王宝佳、陆学文、刘杨、张兵园、贡宇、李远。

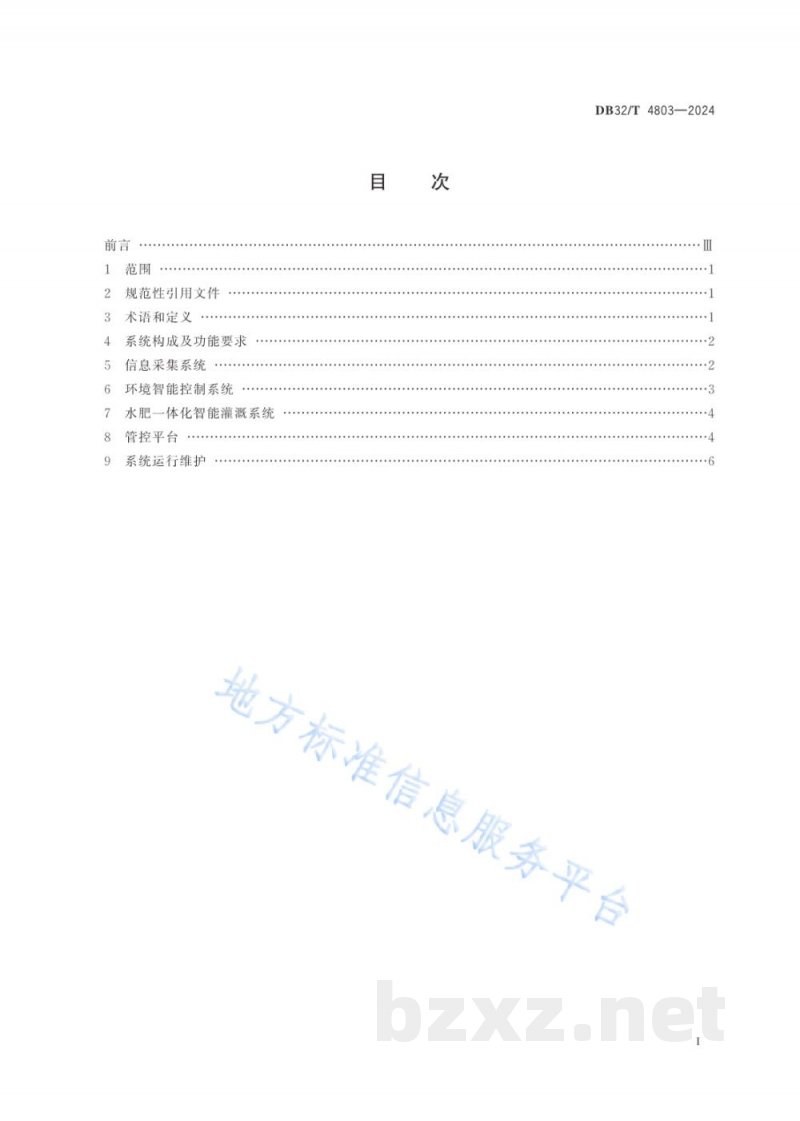

目次
1 范围
2 规范性引用文件
3 术语和定义
4 系统构成及功能要求
5 信息采集系统
6 环境智能控制系统
7 水肥一体化智能灌溉系统
8 管控平台
9 系统运行维护

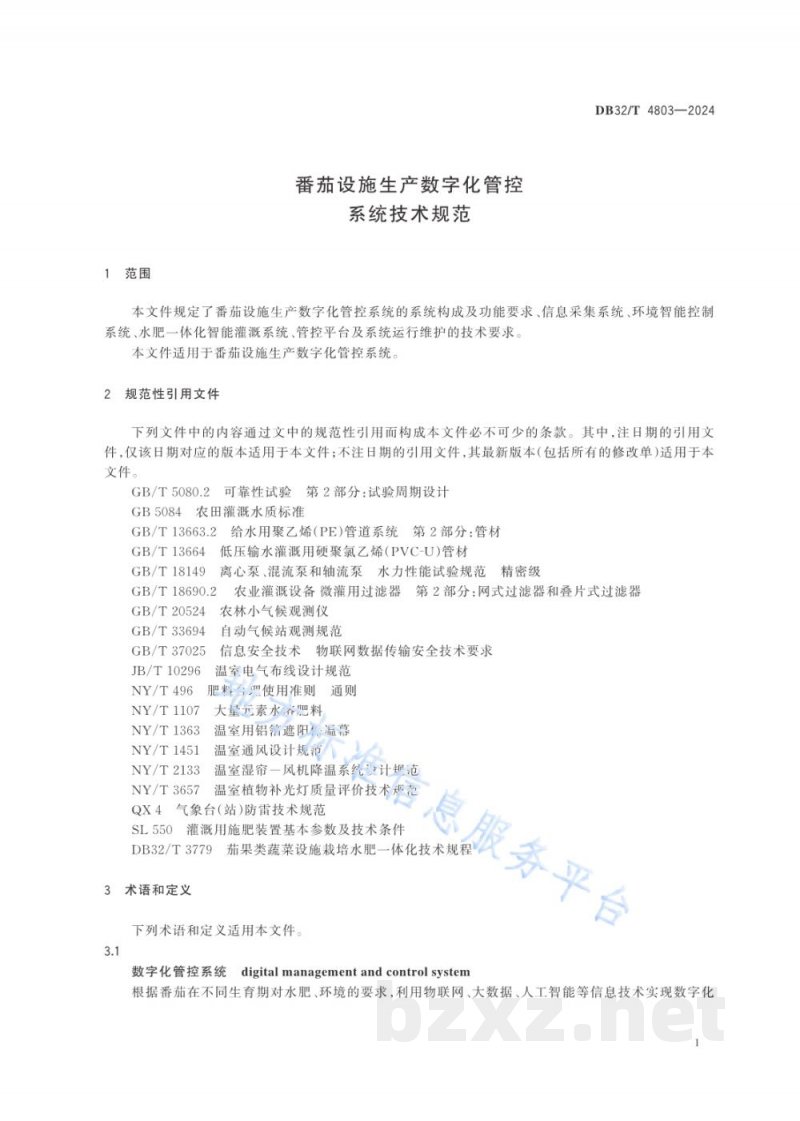

1 范围
本文件规定了番茄设施生产数字化管控系统的系统构成及功能要求、信息采集系统、环境智能控制系统、水肥一体化智能灌溉系统、管控平台及系统运行维护的技术要求。本文件适用于番茄设施生产数字化管控系统。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 5080.2 第二部分：试验周期设计
GB/T 5080.2 可靠性试验
GB 5084 农田灌溉水质标准
GB/T 13663.2 给水用聚乙烯（PE）管道系统 第2部分：管材
GB/T 13664 低压输水灌溉用硬聚氯乙烯（PVC-U）管材
GB/T 18149 离心泵、混流泵和轴流泵水力性能试验规范
GB/T 18690.2 精密级
GB/T 20524 农业灌溉设备微灌用过滤器
GB/T 33694 第二部分：网式过滤器和叠片式过滤器
GB/T 37025 农林小气候观测仪
JB/T 10296 自动气候站观测规范
NY/T 496 信息安全技术物联网数据传输安全技术要求
NY/T 1107 温室电气布线设计规范
NY/T 1363 肥料理使用准则通则
NY/T 1451 大量元素水养肥料
NY/T 2133 温室用铝遮阳柔温幕
NY/T 3657 温室通风设计规范
SL 550 温室湿帘—风机降温系统设计规范
QX 4 气象台（站）防雷技术规范
DB32/T 3779 灌溉用施肥装置基本参数及技术条件
茄果类蔬菜设施栽培水肥一体化技术规程

3 术语和定义
下列术语和定义适用于本文件：
3.1 数字化管控系统 (digital management and control system)：根据番茄在不同生育期对水肥、环境的要求，利用物联网、大数据、人工智能等信息技术实现数字化管理与智能化控制的系统。
3.2 信息采集系统 (information acquisition system)：由采集设施内外环境信息、设备运行信息、作物生长信息等在内的数据感知终端、通信设备、存储设备等组成的软硬件系统。
3.3 环境智能控制系统 (environmental intelligent control system)：利用湿帘、风机、内外遮阳、内保温、天窗、补光灯等控制终端设备，对设施内温度、湿度、二氧化碳、光照强度等空气环境实施智能决策与控制的软硬件系统。
3.4 水肥一体化智能灌溉系统 (water and fertilization integrated intelligent irrigation system)：利用水肥一体化灌溉设备、数据采集与传输系统、数字化管控平台等，实现水肥智能化施用的软硬件系统。

4 系统构成及功能要求
4.1 系统构成
番茄设施生产数字化管控系统应包括信息采集系统、环境智能控制系统、水肥一体化智能灌溉系统和数字化管控平台。
4.2 功能要求
4.2.1 信息采集设备、环境智能控制设备、水肥一体化智能灌溉设备应接入互联网并与数字化管控平台交互。
4.2.2 数字化管控平台应至少支持手机端、电脑端两种访问方式。
4.2.3 信息采集系统、环境智能控制系统、水肥一体化智能灌溉系统宜模块化控制，既能独立运行，又能互联互通。

5 信息采集系统
5.1 信息采集
5.1.1 信息采集至少包括：
（1）室内空气环境：空气温度、空气相对湿度、光照湿度、半合有效辐射、二氧化碳浓度；
（2）室内土壤环境：土壤温度、湿度、pH值、EC值；
（3）室外空气环境：空气温度、空气相对湿度、光照强度、光合有效辐射、雨量、风速；
（4）水肥一体化智能灌溉系统运行信息：设备工况、参数设置、灌溉量、水肥EC值；
（5）环境智能控制系统运行信息：控制终端设备名称、操作状态、操作时间；
（6）作物栽培信息：育苗日期、定植日期。
5.1.2 信息采集还宜包括株高、茎粗、叶绿素、叶面积指数、果穗数、果径、单果鲜重、可溶性固形物等在内的本体信息。
5.2 采集设备
5.2.1 采集点传感器性能指标应符合表1的要求。
