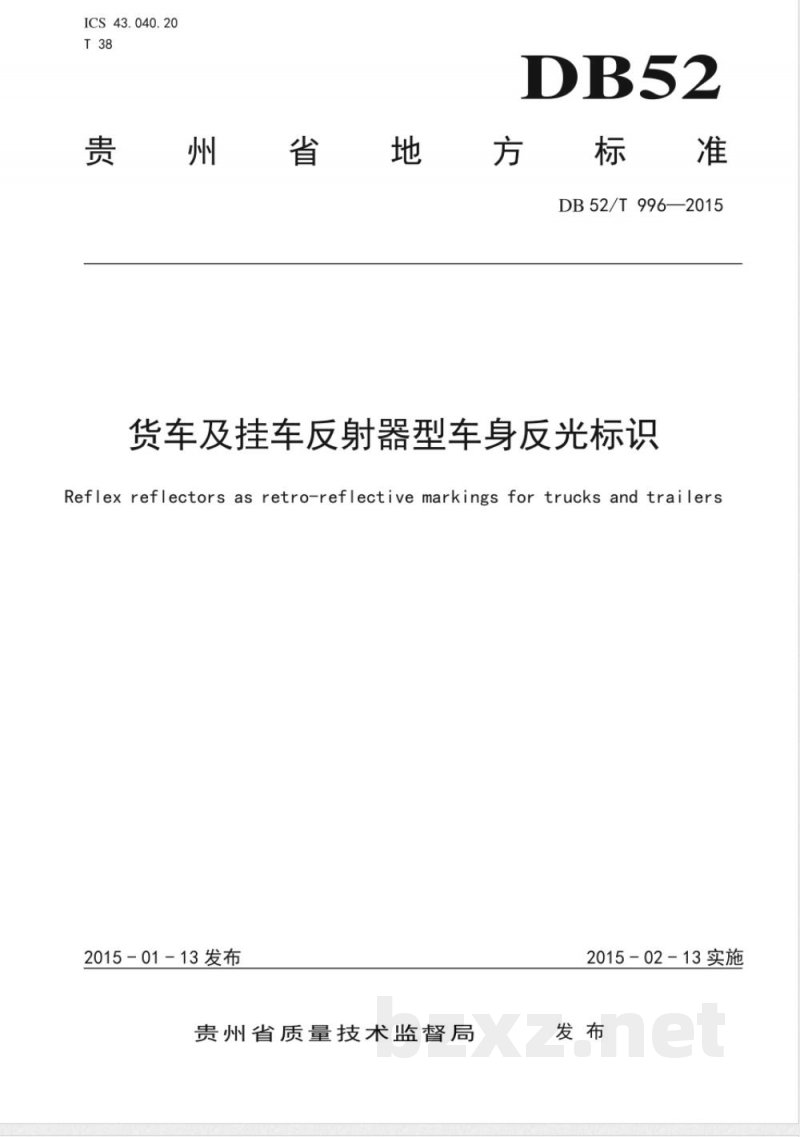

ICS 43.040.20
T 38
DB52
贵州省地方标准
DB52/T996—2015
货车及挂车反射器型车身反光标识 Reflex reflectors as retro-reflective markings for trucks and trailers
2015-01-13 发布
贵州省质量技术监督局
2015-02-13 实施

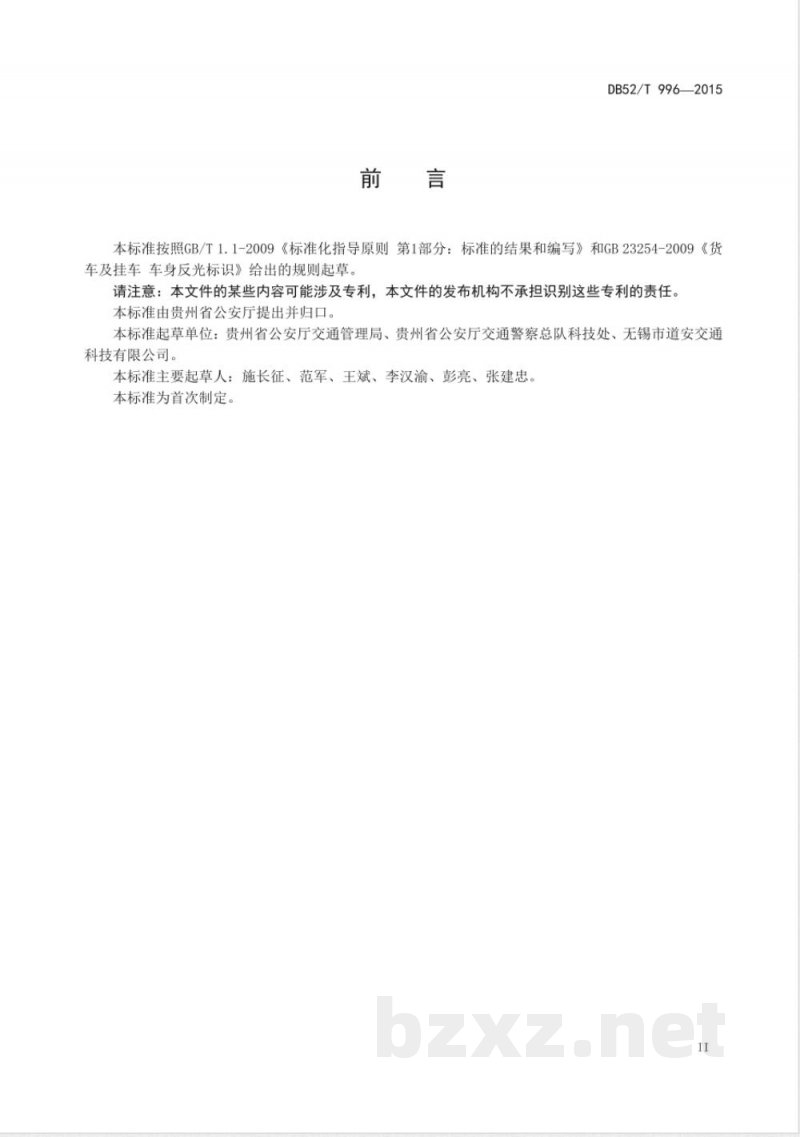

前言
本标准按照 GB/T1.1-2009《标准化指导原则第1部分：标准的结果和编写》和 GB23254-2009《货车及挂车车身反光标识》起草。本文件的某些内容可能涉及专利，本发布机构不承担识别这些专利的责任。本标准由贵州省公安厅提出并归口起草，起草单位包括贵州省公安厅交通管理局、贵州省公安厅交通警察总队科技处、无锡市道安交通科技有限公司。本标准主要起草人：施长征、范军、王斌、李汉渝、彭亮、张建忠，为首次制定。

1 范围
本标准规定了货车及挂车反射器型车身反光标识的产品质量要求，包括反射器型车身反光标识的性能要求、试验方法、检验规则、标志和包装要求。本标准适用于货车及挂车使用的反射器型车身反光标识。

2 规范性引用文件
下列文件对于本标准的应用是必不可少的。凡注明日期的引用文件，其所注日期的版本适用于本标准。凡不注明日期的引用文件，其最新版本（包括所有修改单）适用于本标准。
- GB/T 3978-2008 标准照明体和几何条
- GB 4785 汽车及挂车外部照明和光信号
- GB 7258 机动车运行安全技术条件
- GB 11564-2008 机动车回复反射器的安装
- GB 23254-2009 货车及挂车车身反光标识

3 术语和定义
下列术语和定义适用于本标准。
3.1 反射器型车身反光标识（反射器标识）：指通过车辆灯光照射后产生光线反射的装置，用于指示驾驶员前方存在车辆。
3.2 标识样品单元：指部分适用于3.1条规定的反射器标识。

4 要求
4.1 一般规定
4.1.1 反射器标识的制造在正常使用条件下应具有良好性能和耐久性，其设计和制造不得存在影响使用或耐久性的缺陷。
4.1.2 各零部件应不可轻易拆卸，光学单元不可更换。
4.1.3 反射器标识安装应符合 GB7258 要求。
4.1.4 制造外表面应光滑、不粗糙，易于清洁，任何凸起不得影响清洁。
4.1.5 内表面在正常使用时不得有接触外界的入口。

4.2 形状、尺寸及材料
4.2.1 反射器标识应为长方形长条，其有效发光区域面积不小于 60 cm²。
4.2.2 用于制造反射发光单元的材料应具有良好光学性能和耐候性。

4.3 颜色及色度
4.3.1 颜色应为白色（无色透明）或红色。
4.3.2 使用相当于 GB/T3978 标准光源 A（色温 2856K）照射时，照射角 βB 为 V=H=0°（无色透明反射器标识 β 为 V=±5°，H=0°），反射光色度应符合 GB4785 要求。
4.3.3 无色透明（白色）反射器标识不得产生选择性反射，经标准光源 A 照射时，反射光色度坐标 x 和 y 变化不大于 0.01。

4.4 光度（CIL值）
反射器标识的光度（CIL值）应不小于表1规定值。
表1 反射器标识光度（CIL值）规定值
观察角 | 颜色 | 垂直V | 水平H | CIL值 (mcd/lx)
0° | 白色 | 5400 | 100
0° | 红色 | 1350 | 25
±10° | 白色 | 3600 | 72
±10° | 红色 | 900 | 18
±20° | 白色 | 1830 | 24
±20° | 红色 | 460 | 6
±30° | 白色 | 1450 | 16
±30° | 红色 | 400 | 4
±40° | 白色 | 1200 | 16

4.5 环境试验
反射器标识应经受下列环境试验：
a) 耐入侵试验（耐透水性试验）
b) 耐撞击试验
c) 耐油性试验
d) 耐腐蚀性试验
e) 耐热性试验

5 试验方法
5.1 对 4.1 和 4.2 的规定可通过目视和长度量具测量判定。
5.2 反射器标识色度试验应按标准光源和照射角进行。
