备案号：4066—1999
HG/T3647—1999

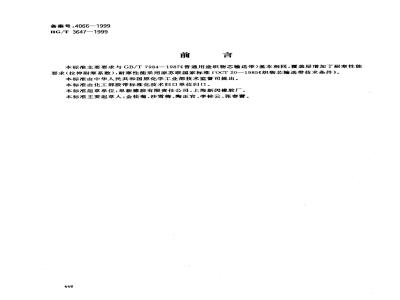

本标准主要要求与GB/T7984-1987《普通用途织物芯输送带）基本相同，覆盖层增加了耐寒性能要求（拉伸耐寒系数），耐寒性能采用原苏联国家标准FOCT20一1985《织物芯输送带技术条件》。本标准由中华人民共和国原化学工业部技术监督司提出。本标准由化工部胶带标准化技术归口单位归口。本标准起草单位：阜新橡胶有限责任公司、上海新闵橡胶厂。本标准主要起草人：金桂菊、沙雪梅、陶正官、李桂云、张春蕾。448
1范围免费标准bzxz.net
中华人民共和国化工行业标准
耐寒输送带
Cold resistant conveyor beltHG/T 3647--1999
本标准规定了耐寒输送带（以下简称“耐寒带”或“带”）的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于环境温度为一60℃～十50℃的织物芯耐寒输送带。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T528-—1992硫化橡胶和热塑性橡胶拉伸性能的测定GB/T2941-1991橡胶试样环境调节和试验的标准温度、湿度及时间（eqvISO471:1983eqv ISO 1826:1981)
GB/T3512--1983（1989）橡胶热空气老化试验方法（negISO188：1976）GB/T3690--1994织物芯输送带拉伸强度和伸长率测定方法（eqvISO283:1990）GB/T 4490—1994
GB/T 5752--1992
GB/T 6035--1985
GB/T 67591986
输送带尺寸（eqvISO251：1987ISO583：1990）输送带标志（neqISO433：1991)硫化橡胶拉伸耐寒系数的测定
输送带的层间粘合强度测定方法输送带成槽性试验方法
GB/T 7983-1987
GB/T 7984—1987
普通用途织物芯输送带
GB/T 9867-1988
硫化橡胶耐磨性能的测定（旋转辊简式磨耗机法）（negISO4649：1985）HG/T2194--1991帆布芯输送带布层接头规定HG/T 2410--1992
HG/T 3046--1989
HG/T 3056—1986
3分类
3.1结构
输送带取样
织物芯输送带外观质量规定
输送带贮存和搬运通则（eqvISO5285：1978）耐寒带的带芯由一层或多层帆布贴合而成，带芯外覆以耐寒覆盖胶和边胶。3.2规格
耐寒带按其纵向全厚度拉伸强度、宽度和覆盖层性能区分规格。3.2.1耐寒带的纵向全厚度拉伸强度规格系列应符合GB/T7984的规定。3.2.2耐寒带的宽度规格系列应符合GB/T4490的规定。国家石油和化学工业扇1999-08-12批准2000-10-01实施
HG/T 3647—1999
3. 2.3耐寒带根据覆盖层性能分为耐划裂型(H)、耐磨损型(D)和一般型(L)三种类型,根据耐寒性能分为C,和 C2两种级别。
3.3产品标记
在覆盖层性能类型的后面加上CI或C.表示带的耐寒性能级别。标记示例；
4.1带的外观质量
带的外观质量应符合HG/T3046的规定。4.2尺寸偏差
4.5 X 1.5
上、下覆盖层厚度
带芯层数
带芯织物材质代号
公称宽度
覆盖层性能代号
纵向全厚度拉伸强度
带的长度、宽度、总厚度和覆盖层厚度偏差应符合GB/T4490的规定。4. 3布层的纵向和横向接头数目和位置布层的纵向和横向接头数目和位置应符合HG/T2194的规定。4.4物理性能
4.4.1覆盖层物理性能
覆盖层的物理性能指标应符合表1规定。表1
拉伸强度/MPa
扯断伸长率/%
老化试验(70℃、7 d)
拉伸强度变化率/%
扯断伸长率变化率/%
磨耗量 /mmm2
拉伸耐案系数
不小于
不小于
不小于
不大于
C(—45℃)
C2(- 50℃)
注：C—使用环境温度为一45℃～+50℃，Cz—使用环境温度为—60℃～+50℃。4.4.2全厚度拉伸强度和伸长率
带的全厚度拉伸强度和伸长率应符合GB/T7984的规定。4.4.3层间粘合强度
带的层间粘合强度应符合GB/T7984的规定。450
4.5直线度
HG/T 3647--1999
带的直线度应符合GB/T7984的规定。4.6成槽性
带的成槽性应符合GB/T 7984的规定。5试验方法
5.1带的尺寸测量
按GB/T4490执行。
5.2覆盖层拉伸性能试验
按GB/T528执行。
注：试样尺寸采用2型（狭小平行部分宽4.0mm士0.1mm)哑铃状裁刀裁切试样。5.3覆盖层耐磨性能试验
按GB/T9867执行。
5.4覆盖层耐老化性能试验
按GB/T3512执行。
5.5覆盖层拉伸耐寒系数的测定
按GB/T6035执行，其中试样制备和试验温度选定按如下规定执行。5.5.1试样制备
5.5.1.1带制成16h后，在距带边不小于100mm的正常部位切取3个试样，试样尺寸为长100mm，宽20 mm。
5.5.1.2将试样的覆盖层剥离下来，并在砂轮上打磨至厚度为（2.00士0.30)mm，用GB/T528标准中的2型裁刀裁取试样，将2型试样两端截去相等长度，使剩余长度为42mm。5.5.1.3试样的裁切方向应与压延、压出方向一致。5.5.2试验温度
根据带的耐寒性能级别,试验温度分别选为一45℃和一50℃。5.6带的全厚度拉伸强度和伸长率试验按GB/T3690执行。
注：对以合成纤维长丝织物为带芯的输送带推荐采用 B型试样，对以天然纤维织物为带芯的输送带推荐采用 C 型试样。
5.7层间粘合强度试验
按GB/T6759—1986中的A法执行。5.8带的直线度测量
按GB/T7984执行。
5.9带的成槽性试验
按GB/T7983执行。
6检验规则
6.1逐条检验带的外观质量和规格尺寸。6.2在一个生产批量中抽取定数量的样品进行带的出厂检验，取样数量和要求按HG/T2410执行。6.3出厂检验时，应进行全厚度拉伸强度和伸长率、覆盖层物理性能（拉伸耐寒系数和热空气老化试验除外）、层间粘合强度试验。
6.4型式检验每半年进行一次，对本标准中规定的技术要求全项检验。6.5在物理性能检验中,如某项性能不符合标准时,应在同批带中另取双倍试样对该项性能进行复试，451
HG/T3647—1999
如复试后仍有-一个试验结果不符合标准，则判定该批产品为不合格品。7标志、包装、贮存和搬运
7.1带的标志按GB/T5752执行。
7.2带缠卷在芯轴上，用覆盖物捆扎牢固。包装物上应标示产品名称、标记、带长、生产序号和生产厂名（或注册商标）。
7.3产品出厂应附有质量检验合格证。7.4带的存和搬运按HG/T3056执行。452
