HG/T 20519.12-1992
基本信息
标准号： HG/T 20519.12-1992
中文名称：软管站布置图
标准类别：化工行业标准(HG)
英文名称： Hose station layout
标准状态：现行
发布日期：1993-01-18
实施日期：1993-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：综合、术语学、标准化、文献>>技术制图>>01.100.01 技术制图综合71.010
中标分类号：>>>>G0 工程建设>>原材料工业及通信、广播工程>>P72石化、化工工程
关联标准
出版信息
页数：7页
标准价格：12.0 元
相关单位信息
标准简介
HG/T 20519.12-1992 软管站布置图 HG/T20519.12-1992 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

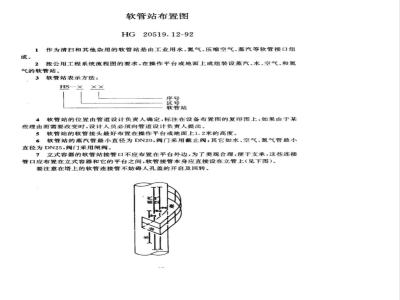

软管站布置图
HG20519.12-92
1作为清扫和其他杂用的软管站是由工业用水、氮气、压缩空气、蒸汽等软管接口组2按公用工程系统流程图的要求，在操作平台或地面上成组装设蒸汽、水、空气、和氮气的软管站。
3软管站表示方法：
软管站
4软管站的位置由管道设计负责人确定，标注在设备布置图的复印图上，如果由于某些理由而需要改变时，设计人员必须向管道设计负责人提出。5软管站的软管接头最好布置在操作平台或地面上1.2米的高度。6软管站的蒸汽管最小直径为DN20，阀门采用截止阀；其它如水、空气、氮气管最小直径为DN25，阀门采用闸阀。
7立式容器的软管站接管口不应布置在平台外边，为了美观合理，便于支承，这些连接管口应布置在立式容器和它的平台之间，软管接管本身应直接设在立管上（见下图）。要注意在塔上的软管连接管不妨碍人孔盖的开启及回转。8下图为典型的软管站，空气和蒸汽支管从干管上部引出，水管及氮气管从干管侧面引出。设计时可根据需要做成四根或三根、二根、一根管道的软管站。为了便于设立管架，软管站往往设在柱子处。
DN20截止阀
DN20管
疏水阁
DN20截止阀
DN20软管接头
DN20管
DN20截止阀
DN20闸阀
DN20软管接头
典型的软管站
9在软管站平面布置图标题栏上方列一个表，其表头的内容如下：
HS-501
HS-201
HS-101
软管站号
注：“V”免费标准bzxz.net
表示此软管站由该几种介质组成。J
软管站布置图具体画法见例图。并作为设计文件之一，发送施工现场。10车
软管站号写在
见例图
符号内。
/P2058
接点“O”
RS-1OD
中v850
接点\N”
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
