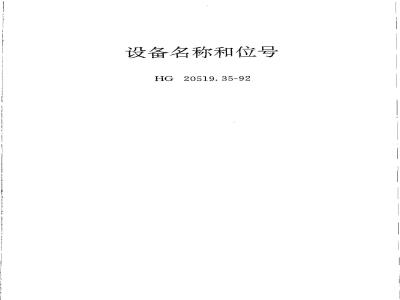

标准图片预览
标准内容
设备名称和位号
HG 20519.35-92
设备名称
设备名称和位号
HG20519.35-92
施工图中设备名称与初步设计(含基础设计)所确定的名称一致。2设备位号
(1)组成
每台设备只编一个位号，由四个单元组成，如下所示：P0301A
设备位号线
(1）（2）（3）（4)
这四个单元依次是：（1)设备类别代号；(2)设备所在主项的编号；(3)主项内同类设备顺序号：（4）相同设备的数量尾号。(2)设备类别代号
按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号。具体规定如下：
设备类别
压缩机、风机
换热器wwW.bzxz.Net
反应器
工业炉
火炬、肉
容器（槽、罐）
起量运输设备
计量设备
其它机械
其它设备
(3)主项编号
按工程总负责人给定的主项编号填写。采用两位数字，从01开始，最大为99。特殊情况下允许以主项代号作为主项编号。(4)设备顺序号
按同类设备在工艺流程中流向的先后顺序编制，采用两位数字，从01开始，最大99。(5)相同设备的数量尾号
两台或两台以上相同设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别。按数量和排列顺序依次以大写英文字母A、B、C.作为每台设备的尾号。（6）书写方法
同一设备在施工图设计和初步设计中位号是相同的。初步设计经审查批准取消的设备及其位号在施工图设计中不再出现；新增的设备则应重新编号，不难占用已取消的位号。设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置画一条粗实线设备位号线。线上方书写位号，线下方在需要时可书写名称。193
