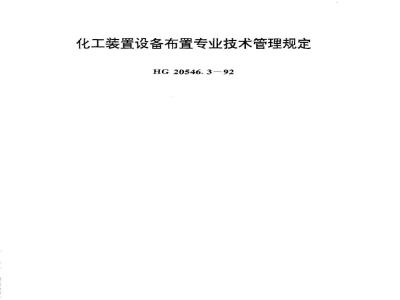

化工装置设备布置专业技术管理规定HG20546.3—92
1设备布置专业的职责范围与各阶段任务1.1职责范围
负责编制各阶段的装置设备布置图、设计条件及有关设计文件1.1.1
配合模型专业进行设备定位工作。1.1.2
负责编制、收集、补充本专业工程标准、规范、手册及基础文件，1.1.3
培训和提高本专业的设计人员技术水平1.1.5
估算和控制本专业的人工时消耗。编写本专业工程完工总结。
1.2工程设计各阶段的任务
基础工程设计“A版设备布置图阶段：1.2.1
1.2.1.1参加开工报告的准备工作：编制工程设计规定；
绘制“A”版设备布置图
1.2.1.4考虑吊装的空地；
编写装置设备布置图要点说明：1.2.1.5
编写设备布置存在的问题；
装置界区内建、构筑物的型式与主要尺寸。1.2.1.7
1.2.2基础工程设计“B”、“C”、“D\版设备布置图阶段：1.2.2.1确定装置设备布置设计原则以及技术标准、规范。根据工程特点·完成并提出工程设计规定；
1.2.2.2与配管专业协商对布置有影响的重要管道进行研究，以确定有关设备位置：
1.2.2.3确定主要设备支承标高与泵的净正吸入压头；1.2.2.4装置界区内建、构筑物楼层标高及提出设备荷载平面图（表）；1.2.2.5主要操作、维修平台和梯子条件；1.2.2.6参加设备的吊装方案讨论会；1.2.2.7完成各专业的设计条件，见HG20546.3一92第3章；1.2.2.8绘制“B”版设备布置图.发送有关专业进行内审，待修改意见完善后.发布“C”版并发送用户：按用户意见进行修改完善后·发布“D”版送设计经理及有关专业。
1.2.3详细工程设计“E”版设备布置图阶段：1.2.3.1配合模型和配管专业完成模型设备定位工作：1.2.3.2确定和调整设备定位尺寸和标高：1.2.3.3在配管专业配台下提出平台和梯子条件：1.2.3.4向有关专业提出条件.见HG20546.3一92第3章：1.2.3.5与配管专业协商对布置有影响的部分重要管道进行研究.确定有关设备的位置与标高：
1.2.3.6完成E”版设备布置图。1.2.4详细工程设计“F”版设备布置图阶段：根据管道布置研究图、最终设备图及各专业提出的意见.核对有关图纸及条件，完成“F”版设备布置图·必要时可绘制设备布置立面图。1.2.5详细工程设计“G”版设备布置图阶段：综合审核意见和各专业意见及配管发现的问题·进行调整完成G版设备布置图。
设备布互园
设备布置专业工程设计阶段工作程序究阶段
有关专业有：设计经理，工艺、系统、容器、换站器、机票、持殊设缩、总图、主理、电气、自控、给排水（题通，化验，机运、
营莲（界外管道
机修、工业
者生0,
充、容器、换热器、机系，特练设备、注建、电气、色控、普递有关专业有，设计经理
界外管道）管道机被、给排水（工业炉）设备布置路
我能定
欢命安装社位
有关专业
各布爱
3.1.1接受条件：
3设备布置专业设计条件（汇总）3.1“A版设备布置图阶段
3.1.1.1开工报告；
3.1.1.2工艺专业的建议设备布置图：3.1.1.3
工艺流程图（PFD)或PID（基础设计版），管道仪表流程图（PID）一“A”工艺设备表：
工程设计基础数据
全厂总平面图
布置面积限制和今后扩建方案；定型设备和机泵初步外形尺寸；工艺数据表和设备条件图。
提出条件：
3.1.2.1“A”版设备布置条件图图中包括：（1)装置内建、构筑物的型式（包括管廊）：（2）设备的概略位置和标高：
（3)大、中型设备吊装场地要求；(4)辅助间的占地面积。
3.1.2.2对PI图的修改意见。
3.2“B”“C”、“D\版设备布置图阶段接受条件：
各专业和用户意见；
3.2. 1. 5
版）；
3.2. 1.11
管道仪表流程图(PID)一“B”、“C”、“D”版；非定型设备简图和数据表：
特殊设备及机泵外形尺寸和最大件重量；“A”版设备布置图各专业提出修改意见；材料规定和管道材料等级表；
工程设计规定；
有关专业（自控、化验、电气、机修、机运等）占地面积条件和要求；建、构筑物的初步尺寸(或建、构筑物外形尺寸)；系统专业提供初步的设备标高和泵净正吸入压头（NPSH)数据表（1、2全厂总平面图：
工艺装置界区尺寸：
“A”版设备布置图审核意见。
3.2.2提出条件：免费标准bzxz.net
设备荷载条件：
设备吊装方案：
楼面或平台上设备支承条件；
3.2.2.4“B”“C”、“D”版设备布置条件图中包括：（1）管廊构架顶面标高和走向；（2）主要的操作、维修平台和梯子；（3)控制室、配电室、生活间及辅助间的位置及尺寸；（4)界区内建、构筑物楼层标高；（5）铺砌地面、坑、沟的范围和类型：(6)隔声条件。
3.2.2.5对管道仪表流程图（PID“C”“D”版）返回意见。3.3“E\版设备布置图阶段
3.3.1接受条件：
3.3.1.1、各专业对“D\版设备布置图的返回意见；60
管道走向图；
非定型设备装配图：
定型设备安装尺寸及有关文件；建、构筑物梁、柱的布置及断面初步尺寸图（模板图）：设备标高和泵净正吸入压头（NPSH)数据表（3版）：给排水、暖通、维修等占地面积；工艺专业对装置内的防腐要求。提出条件：
设备荷载条件；
设备基础条件：
设备吊装条件；
楼面（平台）上设备支承条件；提供管道仪表流程图修改意见供（PID\E版）用；“E”版设备布置条件图，图中包括；(1)楼板开孔条件；
(2)设备平台条件；
(3）隔声条件；
（4）道路及通道的布置：
（5)铺砌地面的范围及要求：
(6)管沟的位置；
(7)管廊各层标高：
（8)设备定位尺寸及支承点标高、支座（支耳）的方位；（9）局部照明及设备静电接地条件；(10)吊梁定位尺寸、荷载及曲率半径；（11）起重机轨顶标高；
（12)楼面（平台）上的集中荷载。3.4“F”版设备布置图阶段
3.4.1接受条件：
各专业对“E”版设备布置图的意见；3.4.1.1
3.4.1.2管道仪表流程图（P图“E”版）；最终确认的设备图；
建筑、结构最终条件；
管道布置图（研究版）。
3.4.2提出条件：
设备基础条件（补充修改）：
3.4.2.2楼面、平台上的支承条件（补充修改）；设备荷载（补充修改）；
3.4.2.4提供管道仪表流程图修改意见供PI图“F”版用；“F”版设备布置条件图，图中所示的内容与“E”版相同，仅限于补充及修3.4.2.5
3.5G”版设备布置图阶段
3.5.1接受条件：
3.5.1.1管道仪表流程图（PI图\F版）：3.5.1.2各专业对“F”版设备布置图的意见。3.5.2提出条件：
3.5.2.1管道仪表流程图修改意见供PI图G”版用；3.5.2.2“G”版设备布置图。
·62·
4设备布置专业设计质量保证措施设计条件
4.1.1接收条件
4.1.1.1专业负责人应按设计进度提前3~5天提醒提供条件的专业或部门准备条件，接到条件后及时分发给有关人员。4.1.1.2专业负责人应检查所接收的全部条件，必须经提出条件的专业或部门校审人签字。无校审的条件应退回提出专业4.1.1.3专业负责人要定期检查接收的条件，以保证有关人员所使用的条件均为最新版次。
4.1.1.4专业负责人要按资料管理办法分类装册，以便于管理和查阅。4.1.2提出条件
所有提出的条件均由专业负责人管理、登记、分发，提出的条件应按设计4.1.2.1
质量保证要求进行校审和签字。详见本章4.5“条件签署规定表”。4.1.2.2专业负责人要保存好本专业提出的条件原稿。4.2工程规定
4.2.1接收条件：
4.2.1.1开工报告；
4.2.1.2工程设计基础数据；
4.2.1.3用户规定和意见。
4.2.2编制、校审和签署：
工程规定应由布置专业负责人进行编制；4.2.2.1
工程规定编写完成后送交主任工程师及技术管理部门审核。技术管理部4.2.2.2
·63·
（2）设计人员及校审人应按布置专业的校审提纲检查其设计图纸的完整性，检查合格后，在规定栏内签字并注明日期。若F”版设备布置图无修改时，可不需再签署。4.3.6设备布置图各阶段一般应比相应的配管阶段提前一个阶段。4.4其它
4.4.1当设计进行到某一阶段时，如还缺少部分条件，则为了不影响设计工作的正常进行.设计人员可参照类似工程或根据本专业的设计经验，向有关专业提出条件：但必须在提出的条件上清楚地画出云彩线，并标明\待定”或“HOLD”字样.专业负责人一旦接到有关专业发来的正式条件后，应立即发出正式条件，同时消除云彩线和“待定”字样。
4.4.2为了确保修改质量，修改图纸时也应按设计质量保证措施进行。在修改处标明修改记号，同时在修改栏中注上修改内容的简要说明、日期和签字。在同一阶段中如有特殊原因需要增加版次时.可在阶段版的字母后加序号表示.如A、A..C..C.
4.4.3为了保证设计质量，特制定校审提纲，见HG20546.3一92第5章，供参照执行。
4.4.4专业负责人或主任工程师应定期检查设计质量保证措施的执行情况。全部设计过程中专业负责人应经常加以指导，以达到全面保证设计质量的目4.4.5
4.5条件签署规定表
条件名
各阶段（版）设备布置条件图
设备基础条件
楼面及平台上设备支承条件
设备荷载条件
设计人专业负责人主任工程师
设备平台条件
楼板上设备用开孔条件
设备吊装条件
地面铺砌、地坑、地沟条件
噪声控制条件
局部照明及设备静电接地条件
设计人
·67·
专业负责人主任工程师
设备布置专业设计校审提纲
5.1校审原则
各级有关校审人员，有责任对本专业设计的文件和图纸进行检查。为使校审人员在校审时不致遗漏，应按本提纲所列出的校审要点逐项进行校审，从而保证设计成品的质量和完整性。设计人员也可按本提纲进行自检5.1.1校审所需的资料
规范、标准、设计规定和工程规定；5.1.1.1
最新版的设备布置图；
有关设计条件；
5. 1. 1. 5
5. 1. 1. 11
设备荷载平面图、设备荷载表；设备吊装方案；
化工工艺的文件（流程图、说明等）；各版的管道仪表流程图和管道命名表；设备询价版或订货版图纸：
设备表；
全厂总平面图；
建、构筑物形式和梁柱位置尺寸；界区条件（外管、水、电、蒸汽、仪表等）；设备标高和泵净正吸入压头（NPSH）表；管道研究草图及应力分析管道空视图及计算结果；5. 1.1.15
用户对装置设备布置图的意见和要求。68
