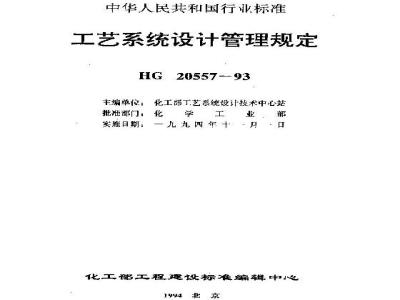

中华人民共和国行业标准
工艺系统设计管理规定
HG20557-93
主编单位：化工工艺系统设让技术中心站批部门，化学工业，部
实施日期：一儿九四年十·月·口化工部工程设标准编鞋中心
1994北京
工艺系统专业的职责范围与
工程设计阶段的任务
HG20557.1-93
编制单位：中国就达化学工程公司批准部门：化学工业部
实施日期：一丸九凹年·月一
1工程设计阶段主要工作内容和职责范围1.1工程设计阶段主要工作内容
1.11根工艺流程图(PF图或称PF)、工艺控制图（PC图或称PI、物料衡表及工艺递作要求的工作条件及说明等进行化工工艺生产装笃的管道仪友流程图（简称户将或D)的设计以满足正常牛产、开停市，以及事故情况的操作与安全的需要
1.1.2与自控专业共网评定定型机泵的产图，与机案专业可评定制造厂的机录工艺待性资料，非定型机票的设计是由扎泵专业提山流强图、操作要求与说明等，由自控专业协同工艺系统专业完成PI图【包括多机组集中的油系统和密封气（液）系统的总管部分的PI图，不包括机组内部的油案统和密封气（液）系统的P圈门。1.1.3负或化工工艺生产单元内的管道水力计算放确阀门类别。1.1.4负克汁算和选择1图中所有的安全幽、爆破片.限流孔板、小型消声器，疏水阅等特殊管件和系统光件，并负责提出这感元件的数据表。1.1.5负资提出控制阀及流尽计升板的压差及有关数据表。1.1.6参加与工艺系统专业有关的询价和报价的技术评价。1，1.了负责确定工艺齿产单元内的所任非直接火加热设备的设计压力和接管要求。1.1.8负责提出与工艺系统专业计算美的设备标高和泵的N\SH（净正吸人正头)计算及确定机泵压差要求。
1.1.9根据管道材料专业提供的有关绝热保蕴及涂续设计的规定，确定设备、管道绝热保温类型。
1.1.1负责进行管道、阀门等的噪控制设计。选择及核算合理的介质流速，降侧及消除管道及阀门的哦声，放空噪声的排除和在一般增随无法降低及消除的情况下，深取隔声措施。
1.1.11负资装置内装置生常安全运行的安全系统设计。1.1.12：参加与本专业有关的引逃技必各除段的技术利合同谈判.参与资料的研究下作.
1.1.13：估算和控制本专业的人工时消精.1.1.14编写然专业的工程设计规定及完工报告1.1.15对化工工艺专业不承担投计的装置内公用物料发牛和分配案统流程中的设备，机东等，应白工艺系统专业提山工艺条件。其工作职责、工作内容、写其他专业的美系种化工工艺专业相同。
1.2职贵范围
1.2.1化工工艺凝置内的生产用给排水的设计泽件和PI图由T艺系统专业负卖。工业系统专业尚给排水专业提出生产用给排水的界区条件：1.2.2工艺系统专业负贡提出化工工艺装置内的模汽和冷凝水界区条件，由热工车业进行金厂蒙汽平衡、燕汽冷避水回收和工芝冷凝水回收设计。1.2.3工艺系统专业负责提出化工工艺装统内的工艺、辅物料和公月物粘界区条件，化工艺装置外的工艺、辅助物料知公用物料管道的土程设计，书管道设计专业负责。
1.2.4按膜化工工艺专业对工艺揭作源则的求，粮据T艺控制图（PCD)并在自控专业配合下，把仪家符号表示在图上。此外，工艺系统专业还应补充检测、显：示控制及披壁系统。
1.2.4.1根据管道系统压力降的计算和设备设计压力的确定，继持系统安全出汀+应增添有关控制、检测点及摄警系统。1.2.4.2根据案或压缩机的类型和泵及压缩机床益的计算，需要时应增没某些检测、显示和控制点。
1.2.4.3在公物料系统，刻蒸汽，磁气.压缩空气，水等主管上，应设置必要的控兼、测革点.计革仪表及报整系统：1.2.4.4对某世公用物料熟助设备（如装年内的安全用氮储摊等），增设必要的控制、检测点及报替系统
1.2.45根据化工于艺专业操作落门的面意冠，增加有关表。1.2.4.经T.艺亲统专业进行安全分析后需要调整控制点或检洲点过，应与化工工艺专业科自控专业共国协商。1.2.5内学业设置的不同，上述职或范用的调整必须给单位已管领导批准，放制订出相应的规定。
2工程设计阶段的任务
2.1：工程设计阶毅划分
工程设计阶段划分为芮个阶段：时基础上程设计阶段和详细工程设计价段。在工程设计巾艺系缔专业通育需鉴完做七版FI图设计，A、B、C.D、EFG版PI图设计：革础工程设计阶段成完成A.BC、D版PI图设计详细工程谐计阶段应完成 E,F、C版 PI图让
2.2基础工程设计阶段
2.21工盐系统专业开展基础工程设计工作成有的资料如下：2. 2. 1.1 经批准的设计文件或与出户签讨的合间文件2.2.1.2T程设计基独数据：
2.2.1.3开T告和设计计别（设计进度表)，2.2.1.4基础设计和化工工艺专业发表资料（工艺流程图、物料半衡表、必要的物粘物性款据、工艺操作要求的工作条件与说明、与工牛产有关的水、汽、冷凝波初半衡条件、开停车氨及空气用量、有关的E类、C类，J类、L类等设备的工艺整据表，包括有没备尺寸的D类、E类，F类等设备的工艺数据表及条件，安全备忘录和风验齐忘求等》
2.2.1.5化工工艺专业.操作部门提出的并偿车使用笋道，2.2. 1.6工艺梳制阁(PC图),
设备表.
2.2.1.B材料备忘录：
2. 2. 1. 40
2. 2. 1. J1
建议设备布置图。www.bzxz.net
容器、换热器、工业护和特殊设备的压力降。管道材料专业设计有关规范。
2. 2. 1. 12
管道材料等级长。
2. 2. 1. 13
2. 2. 1. 14
垒热保溢设计规定及防脑途漆设计规定。环保专业握供的环境障声控制要求、3
2.2.3.15化验项月及要求。
1.2.2七工作内客与程序
2.2.2.1编制“噪声控制设计现定编制要求”和\噪书控制设计规是\（如需鉴）。2.2.2.2编.1程设计规定。
2.2.23根掘工艺流程图.工艺控制图、物料平衡表、设备工艺数据衣及条件图、工艺操作要求的工作条什，说明杆公用物料茶件提出图A版（初版），图中应装示全部设备、主要工艺物料管道、门及管件、主要仪表、控制阀与安全阅等。2.2.2.4提山有资公用物料系统设备工艺数据表、机泵T艺数掘表，并向有关专业提也条件+克7.1.15现定。
2.2.2.5进行普道水力计算。
2.726进行泵的NFSH计算并提出机集压差计算费来。2.2.2.7提与系统计效有关的段备你高和集的净正骏人乐：NP5表（、2版）。
2.2.2.8提出全部投备的接管汇总表（包括备设计乐力.物料接管口尺寸以及按管道材料专业.管道材料等级表懋定的接管口法兰等级与法兰面型式)及经过修证的机泵数据表
2.Z.2！按管道材料专业有关规定·出管壁厚度数据表中有关数粘，以供管道力学(即管道机械，后同)专业人员计算管壁厚度：2.2.2.10提出化工工带装包内的公用料条件表（加：用水、排水，蒸汽、教水盐小及精制水、压缩空气、氨气等）。2.2.2.11提出界区系件表。
2.2.2.12根握以上不司时期，本同深度的工作与其它专业返回条件，相应地提出1图B版（内审版），本版包括化工工艺专业和操作部门提供的开停车便川芦道流程-以供客专业评(附比版管道命名表)。2.2.Z.13提出控制阀和流量计数据表。Z.Z.Z.14报据P图B版及所附B版管道命名表接对评设会的中查竞见，井纳合有关订货资料提出围C版（用户产）以供用户中核（附心版管道命名表）2.2.2.15进行安全阀与爆破片计算，并提出有关数据表。2.2.2.16提出特殊管件数据表.如特殊脚门、疏求阀、限流孔板、呼吸阀、消声器等，供有差部门补充订货，暂无定型产品，购由工艺英统业提出条件图，交有关专业（如管道材料专业变设备专业）做制造图·然后店工专系统专业数特殊管件数据表以放有关专收所慰的制造科一并交管道划料专业。4
2.2.2.17提设备、管道绝热类型及厚度。2.2.2.18提出设备、管道保温(冷)类型与婴求2.2.2.19评定与工艺系统专业有关的设备与管件及阀件的制造厂图纸和资料。2.2.2.20，根据1图C版审查见进行修改提出11图D版（确认版），附巧版誉道命名表：
2.3详细工程设计阶段
2.3.1根据设备订货先期确认图纸资料（即AC:F)和制造）提供的最终管、阅件的：图纸资料；根据检查模型设计发现的问题，以及管道设计图E版、设备布置图E版（详1版或称研究版）、的NISH表（3版）.对PI图D版整改提出图E版（详1版，附也版管道命名表
2.3.2根据设备订货最终图纸资料钟CF）管道设计图版、设备布管图F版（详2版或称投计版）和案的NPSH表（4版即最版），对PI图E版峰改，提出PI图版详2版)F版管道命名表.
2.3.3根塔设备订货圾终图纸资料（即CF）、管道设计图G版、设备布置图心版（施工版）和管道轴测返回的修改盘见·提出刊函G版（施下版），附（版管道命名表，即为详细工程设计成品。
2.3.4宠成详细工程设计各类成品汇总表、数据表.即：限流孔板汇总表、安全阀采购数据汇总表、疏水阀采购数据汇总表、燃破片采数据表、持殊肯件数据表以及特，殊管件汇总-览表等。
2.3.5完成工艺系统专业设计成品文件的图纸目录和界区条件表（如果需要）。3. 1.1
3：工艺系统专业工程设计程序
工艺系统专业独工程设计阶段的工作程序见图3.0.1所示。（）
111111
不孕关单
解降图
图（业）
海科学
（物）
