GB/T 7285-1993
基本信息
标准号:
GB/T 7285-1993
中文名称:包装术语 木容器
标准类别:国家标准(GB)
英文名称:Packaging terms-wooden containers
英文名称:Packaging terms-wooden containers
标准状态:已作废
发布日期:1993-06-17
实施日期:1993-12-01
作废日期:2003-05-01
出版语种:简体中文
下载格式:.rar.pdf
下载大小:KB
标准分类号
标准ICS号:货物的包装和调运>>55.160箱、盒、板条箱
中标分类号:综合>>标志、包装、运输、贮存>>A82包装材料与容器
标准简介
GB/T 7285-1993 包装术语 木容器 GB/T7285-1993 标准下载解压密码:www.bzxz.net
标准内容

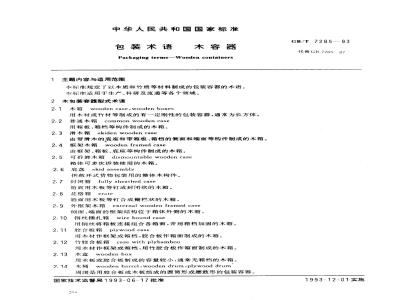

中华人民共和国国家标准
包装术语
木容器
Packaging terms--Wooden containers1主题内容与适用范围
本标准规定了以木质和竹质等材料制成的包装容器的术语。本标准适用于生产、科研及流通等各个领域。2木包装容器型式术语
2. 1 木箱 wooden case,wooden boxes用木材或竹材等制成的有一定刚性的包装容器,通常为长方体。2.2普通木箱common wooden case用箱板、箱档等构件制成的木箱。2.3 滑木箱 skiden wooden case由带滑木的底座和带箱板、箱档的侧面和端面等构件制成的本箱。2.4 框架木箱 wooden framed case由框架、箱板、底座等构件制成的木箱。2.5可拆卸木箱dismountable wooden case箱体可多次拆装使用的木箱。
2.6底盘skid assembly
供开式货物包装用的整体木构件。2.7 封闭箱 fully sheathed case箱面用木板等钉成封闭状的木箱2.8
花格箱crate
箱面用木板等钉合成栅栏状的木箱。外框架木箱 external wooden framed case2.9
侧面、端面的框架结构位于箱体外侧的木箱。2.10钢丝捆扎箱wire bound case用钢丝将箱板连接组合各箱面,并用箱档加固的木箱。胶合板箱plywood case
用木材作框架或箱档,胶合板作箱面制成的木箱。2.12竹胶合板箱casewith plybamboo用木材作框架或箱档,用竹胶合板作箱面制成的木箱。2.13木盒wooden box
用木板或胶合板制成的容量较小,通常无箱档的木箱。2. 14 木桶 wooden barrel,wooden drum,plywood drum周围是用胶合板或木板组成的圆简形或腰鼓形的包装容器。国家技术监督局1993-06-17批准2ot
GB/T 7285--93
代替GB7285:-87
1993-12-01实施
3木包装容器构件术语
3.1端面encl
包装容器端面的整体构件。
侧面side
包装容器侧面的整体构件。
3.3顶盖top
包装容器顶面的整体构件。
底面bottom
小型包装容器底面的整体构件。箱板board
GB/T 7285—93
构成箱面的板材,根据所安装的部位不同可分为顶板、侧板、端板、底板等箱档cle-at
箱面上起加固作用的板材。
横档horizontal cleat
箱面上水平方向的箱档。
3.8 立档 vertical cleat
箱面上垂直方向的箱档。
斜档 diagonal cleat
箱面上倾斜方向的箱档。
3.10 档 middle cleat
横档或立档之尚并与其相平行的箱档。3.11
内档 inner cleat
箱面内侧的箱档。
横梁 cross beam
支撑顶盖载荷和承受起吊挤压负荷,构成顶盖的主要承载构件之梁撑bridging
垂直于横梁之间,加强顶盖和稳固横梁的构件。连接梁connecting beam
连接顶盖与侧面的构件。
框架frame
由上、下框木、立柱、斜撑、平撑等组成的构件。3.16
框木upper frame member
侧面或端面上·框架上部水平方向的构件。下框本 lower frame member
侧面或端面上.框架下部水平方向的构件。3.18.梁承joist support
水平安装于侧面内侧上方,支撑横梁的构件。3.19
平撑 horizpntal brace
水平安装在两立柱之间的构件。3.20
斜撑diagonai brace
倾斜安装在网柱之间的构件。
柱strut
」、下框本之间的垂直构件。
3.22辅助立柱 auxiliary strutGB/T7285--93
侧面的内侧,加强立柱和支撑梁承的构件。3.23
3连接板connecting board
连接底座与侧面、端面的构件。3.24 底座 skid base
滑木、端木、枕木、底板等组成的滑木箱及框架木箱的底部构件。5滑木skid
底座或底盘的纵向承载构件。
3.26辅助滑木rubbing strip
安装于滑木下询,调整起吊位置及叉车孔位置的构件。3.27此内容来自标准下载网
枕木 load bearing,floor member横向安装于底座或底盘上,承受内装物载荷的构件。3.28端木header
安装于底座或底盘的端部,用于横向连接滑木及安装端面的构件。3.29框架结构型式type of framing木箱设计时对侧面、端面的各种框架结构型式给予特定的代号,例如:N型、HK型、2X型等,其总称为框架结构型式。
4木包装容器用材料及辅助构件术语4. 1 压条 preess strip
为固定防水材料,在包装箱侧面、端面或顶盖上设置的薄板条。4.2 箱柄 case stem
为便于人工搬运而装于木箱端面上的构件。4.3隔板lining board
将木箱内部分隔成几个空间或将内装物分隔开所使用的板材。4. 4 压杠 tie down block
防止内装物向上方运动的加固用构件4.5 档块 tie base block,nest block防止内装水平方向运动的加固用构件。4.6撑木 bracing
为固定内装物而沿某一方向安装的支撑构件4.7 垫木 filler piece
横向安装于滑木下面.用于调整起吊及叉车进叉方向和位置或垫于内装物下面以调整包装箱受力状态的构件。
4.8顶盖护铁sling fiting
为承受起吊负荷安装在起吊绳索与包装箱侧面上部和顶盖接触部位的金属构件。4.9起吊护铁slingprotector
为保护滑木安装在起吊绳索与滑木接触部位的金属构件。4.10 拍角 corner protcctor
为加强顶盖、侧面和端面结舍处的组合强度而安装的金属构件。4. 11 护棱 edge protector
为州强两箱面之间的组合强度而安装的金属构件。208
4.12通风窗wentilation cover
GB/T 7285—93
为防止雨水侵入包装容器安装在箱面通风孔处的金属构件。4.13包装钢带(铁腰子)steel strapping用来捆扎运输包装件和固定内装物的钢带4.14 U型钉 staple
U字形的钢钉。
4.15装箱单罩 list cover
安装于包装箱箱面外侧.用来放置装箱单的构件。4.16胶合板plywood
出奇数层木质薄片单板经粘合热压而成,相邻单板的纤维方向百相垂自的木制板材4.17竹胶合板plybamboo
用竹材黄加工成竹片、经数层粘合、热压成型的竹制板材,4.18硬质纤维板hard board
用植物纤维和添加剂经热压制成的板材。5木包装容器设计术语
5.1堆码载荷superimposed load作用于包装容器顶部,由容器整体承受的载荷。5.2顶盖载荷topload
作用于包装容器顶盖,主要由项盖承受的载荷。5.3花格率lattice content
花格箱箱板间空隙总长度与箱面总长(或总宽)度的比率。5. 4叉孔 fork lift voids
为便于义车搬运作业.在包装容器底部设的开!5.5 重心位置 centre of gravity place包装容器侧面或端上标示内装物沿水平方向重心所在位泽的标志。5.6起吊位置slingplace
在包装容器侧面的下部标示起吊绳索设置位留的标志。木色装容器材积gather up of wooden containers5.7
制作木包装容器所使用木材的净材积。载荷类型loadtype
综合考虑内装物的几何形状和密度等因素予以区分的类型,主要分为均布载和集叶载5.9 净重 net weight
内装物自身的质量。
5.10 Ef gross wcight
包装件的总质量,即包装物的质量与内装物质量的总和,5.11
含水率moisture content
木材中水分的兮量,水分的质量与本材全干质量比率。6木包装容器制作用术语
6.1对!1拼接butt joint
本板之闻平南对接的形式。
6.2压边拼接hip·lap.rabbet joint209
GB/T7285—93
木板之间各载口板厚二分之一对接的形式。6.3样槽拼接tongue and groove joint将两木板分别加工成凸样及凹样再对接的形式。210
普通木箱
GB/T7285-93
附录A
木包装容器术语图示
(补充件)
普通木箱所用主要构件术语如图A1所示。顶板
A2滑木箱
滑木箱所用主要构件术语如图A2所示。防水材料
辅助立柱
辅助滑木
A3框架木箱
GB/T7285--93
框架木箱所用主要构件术语如图A3所示。外顶板
辅助立柱
下框本
A4底盘
上框木
防水材料
底就所用主要构件术语如图A4所示。212
内顶板
耦助滑木
A5钢丝捆扎箱
GB/T7285 93
钢丝捆扎箱所用主要构件术语如图A5所示。钢掘扎带
附加说明:
辅助滑木
捆扎钢丝
本标准由中华人民共和国包装总公司提出并负资归,本标准由机械电子工业部机械标准化研究所和中国包装科研测试中心负责起草本标准主起草人立忠。
