HG/T 20636.9-1998 自控专业工程设计文件的校审提要 HG/T20636.9-1998 标准下载解压密码：www.bzxz.net

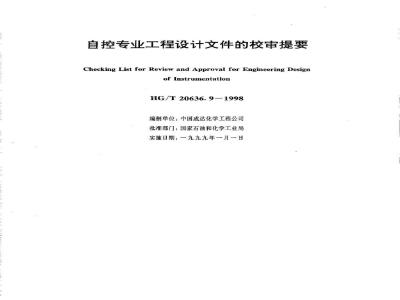

自控专业工程设计文件的校审提要Checking List for Review and Approval for Engineering DesignofInstrumentation
HG/T20636.9-1998
编制单位：中国成达化学工程公司批准部门：国家石油和化学工业局实施日期：一九九九年一月一日编制人：
王熙明
审核人：
谢长杰刘建中
王大正
1总则
1.0.1本规定是自控专业在工程设计阶段工程设计文件的校审规定，也是开展设计评审及验证工作的指导性文件，它对保证工程设计文件质量将起着重要的作用。1.0.2本规定适用于自控专业工程设计文件的校审工作，也可适用于可行性研究、基础设计/初步设计有关设计文件的校审工作。1.0.3相关标准如下：
HG/T20636.8
HG/T20637.1
HG/T 20637.2
HG/T20637.3
HG/T20637.4
HG/T20637.5
HG/T 20637.6
HG/T 20637.7
HG/T20637.8
HG/T20638
HG/T20639.2
HG20505
HG/T20573
《自控专业工程设计质量保证程序》《自控专业工程设计文件的组成和编制》《自控专业工程设计用图形符号和文字代号》《仪表设计规定的编制》
《仪表施工安装要求的编制》
《仪表请购单的编制》
《仪表技术说明书的编制》
《仪表安装材料的统计》
《仪表辅助设备及电缆、管缆的编号》《自控专业工程设计文件深度的规定》《自控专业工程设计用典型条件表》《过程检测和控制系统用文字代号和图形符号》《分散型控制系统工程设计规定》在执行本规定时，尚应符合国家现行有关标准的规定。141
校审工作职责
校审人的责任
2.1.1工程设计文件的校审工作，是保证设计文件质量的重要环节，必须严肃认真地按“自控专业工程设计质量保证程序”（HG/T20636.8）和本规定的内容进行校审工作。
校核人应与设计人共同研究确定基础设计/初步设计的设计原则及设计方案，2.1.2
并在工程设计中正确地贯彻执行。校核人的校核工作范围，应包含下列内容：各类设计文件：
设计计算书；
3提交各专业的设计条件。
2.1.3审核人应参加设计原则、设计方案和主要技术问题的讨论研究，并指导、帮助设计人和校核人解决疑难技术问题。对设计方案和主要技术问题的正确、合理负主要责任。审核人的审核工作范围，应包含下列内容：1设计原则、设计方案和主要技术问题；2主要的设计计算书；
3重要的检测、控制系统和安全联锁系统；仪表工程费用控制。
2.2校审意见的处理
2.2.1在校审工作中，若设计人与校核人的意见不能统一时，由校核人决定；若校核人与审核人意见不能统一时，由审核人决定。2.2.2对于重大的设计方案和技术问题，有必要时，应提请设计经理决策，并应取得有关方面确认。
2.3校审记录
校审人在校审完设计文件后，应如实地填写“设计文件校审记录”，供设计人修改和补充，并作为设计质量评定的依据。143
校审基本要求
3.1设计原则及设计方案
3.1.1工程设计的设计原则及设计方案，应与基础设计/初步设计一致，满足设计合同和用户提出的要求，并应完整、正确体现在各类设计文件中。3.1.2工程设计的设计原则及设计方案，如与基础设计/初步设计不-一致时，必须经原审批部门批准和用户确认。
3.2标准及规范
3.2.1工程设计中所采用的标准及规范，必须是最新版本，并应符合上级主管部门和用户的要求。
3.2.2设计文件中如要标明所采用的标准及规范，应列出标准及规范的名称和标准号。
3.3设计文件的内容深度
3.3.1工程设计文件的组成和内容深度，应符合“自控专业工程设计文件的组成和编制”（HG/T20637.1)和《自控专业工程设计文件深度的规定》（HG/T20638)的规定。如果取消或简化某些设计文件的内容时，必须保证设计文件的完整性，并能满足施工部门和用户的要求
3.3.2对于涉外工程项目的设计文件内容深度，应符合外商提供的标准和合同规定的内容深度要求。
3.4提交和接受文件
3.4.1在工程设计过程中，自控专业提交和接受的设计文件内容，必须符合“自控专144
业工程设计用典型条件表”(HG/T20639.2)的要求。并能满足各有关专业和本专业开展设计工作的要求。
3.4.2提交和接受的设计文件，必须经过设计、校核两级签字，必要时还须审核人签字。接受的设计条件要经过评审人评审签字。3.5仪表工程费用控制
3.5.1设计文件中所包含的仪表设备和材料，其费用应不超过仪表工程概算值，并应符合总承包项目仪表工程费用控制的要求。3.5.2在校审设计文件时，如涉及仪表设备和材料费用的增减，应取得工程费用控制部门的确认。wwW.bzxz.Net
4各类设计文件的校审内容
4.1文字类文件的校审
4.1.1文字类文件的文字叙述，应语句通顺、严谨明确、简洁易懂、针对性强。其叙述内容，应符合有关设计文件编制的规定。4.1.2INST.101仪表设计规定的校核，应包括下列内容：1检测、控制和联锁系统及其仪表选型正确、落实可靠、经济实用，满足工艺操作控制要求：
2仪表安装方法、防护措施和安装材料符合装置环境的要求；3仪表连接尺寸，符合管道、管道材料和设备专业的要求；4仪表动力的质量标准、用量和可靠性等，满足装置的需要。4.1.3INST.101仪表设计规定的审核，应包括下列内容：1符合开工报告有关内容的要求；2符合“仪表设计规定的编制”(HG/T20637.3)的规定。4.1.4INST.102仪表技术说明书的校核，应包括下列内容：1仪表技术说明以及有关商务、一般检验和厂商提交技术文件等规定，符合工程项目的要求；
2各类仪表和仪表材料制造的标准与规范，产品检验和实验，以及备品备件、消耗品、标志、包装和运输等的规定，符合工程项目的要求。4.1.5INST.102仪表技术说明书的审核，应包括下列内容：1说明书内容符合工程项目的要求；2符合“仪表请购单的编制”(HG/T20637.5)的规定。4.1.6INST.103仪表施工安装要求的校核，应包括下列内容：1仪表施工、检验、试验的方法和工程施工程序等说明清楚、正确、可行，并符合工程项目的实际情况：
2工程施工程序与有关设计文件规定一致4.1.7INST.103仪表施工安装要求的审核，应包括下列内容：146
1符合工程项目的实际情况；
2符合“仪表施工安装要求的编制”(HG/T20637.4)的规定。4.2表格类文件的校审
4.2.1各种表格类文件的表格形式和内容，应符合“自控专业工程设计用典型表格”（HG/T20639.1)和有关的设计文件编制要求。表格的填写内容应完整、无遗漏，不应留有空格。如遇无填写内容的空格时，则应划一横线，表示无填写内容。4.2.2INST.200A设计文件目录、INST.200B（设计文件）首页、INST.200C（设计文件)索引的校核，应包括下列内容：1设计文件目录、首页、索引的内容，应与设计文件的内容致，并能满足检索设计文件的要求。
2填写的内容完整、准确、无误。4.2.3INST.200A设计文件目录的审核，应包括下列内容：1工程设计文件齐全，符合设计合同和有关规定的要求。4.2.4INST.201仪表索引的校核，应包括下列内容：1应以仪表回路为单元，按被测变量的英文字母排列顺序填写工程项目全部的检测和控制系统的仪表位号、用途、名称、供货部门以及相关的设计文件号；2仪表位号、用途和名称应与相关的“仪表数据表”一致，相关的设计文件号应与相应的设计文件号一致；：
3仪表位号应与“管道仪表流程图”（P&ID)上表示的仪表位号一致。4.2.5INST.201仪表索引的审核，应包括下列内容：1仪表位号、名称和用途以及仪表回路构成，应与有关设计文件致。4.2.6INST.202仪表数据表的校核，应包括下列内容：1仪表位号、用途和名称等应与仪表索引一致；2工艺、机械数据应与“工艺物料平衡表”、“管道命名表”“界区条件表”“控制阀和流量计参数表”等或“仪表设计条件表”一致；3测量范围、精度和技术性能，应满足工艺操作要求；4防爆、外壳防护等级，符合使用环境要求；5仪表与管道、设备连接尺寸，应与管道，设备有关设计文件一致147
6仪表电源、气源标准正确，符合HG20509-92、HG20510-92标准的要求；7仪表配套附件齐全。
4.2.7INST.202仪表数据表的审核，应包括下列内容：1仪表应满足构成检测、控制回路、工艺操作和使用环境等的要求；2符合仪表询价、采购的要求；
3关键的仪表使用压力、温度和防护等级，满足工艺操作要求。4.2.8INST.203报警联锁设定值表的校核，应包括下列内容：1仪表位号、用途应与“仪表索引”和“仪表数据表”一致；2工艺操作正常值、报警值和联锁值等应与“工艺说明书”、“控制原理”和“主要控制说明”或“工艺报警联锁条件表”一致3报警值和联锁值应满足工艺操作控制要求，保证生产正常、安全运行。4.2.9INST.204电缆表，INST.205管缆表的校核，应包括下列内容；1电缆、管缆、接线箱和穿线管等的技术性能应满足使用环境的要求，其编号应符合“仪表辅助设备及电缆、管缆的编号”（HG/T20637.8)的要求；2电缆、管缆和穿线管的规格，应满足相应的仪表回路的要求，对于多芯电缆，管缆应有备用芯数：
3电缆、管缆的长度，起点与终点端子（接头）号和穿线管长度等，应符合“仪表位置图”“仪表电缆（管缆）及桥架布置图”和“现场仪表配线图”的要求。4.2.10INST.206铭牌表的校核，应包括下列内容：1应以仪表盘（箱）为单位，填写仪表位号、注字内容、安装的仪表盘（箱）号等，仪表位号和注字内容应与“仪表索引”和“仪表数据表”一致；2注字内容，一般不应超过16个字节；3必要时，应注明铭牌的材质、尺寸、颜色和注字的字号及颜色等。4.2.11INST.207仪表绝热伴热表的校核，应包括下列内容：1绝热伴热的仪表和管路，以及绝热伴热方式、类型等，原则上应与管道材料专业的设计一致：
2绝热伴热安装图和保温箱的选择，应满足使用环境的要求，保证仪表正常运行，
3绝热伴热方式应符合“管道材料设计规定”的要求。4.2.12INST.208仪表空气分配器表的校核，应包括下列内容：148
供气仪表位号应与“仪表索引”和“仪表数据表”一致；1
2仪表空气分配器、仪表空气管的材料，应满足使用环境的要求，3．仪表空气分配器的安装位置所在“仪表位置图”图号正确；4仪表空气管的规格、长度，应满足相应连接仪表的要求。4.2.13INST.209仪表安装材料表的校核，应包括下列内容：1仪表安装材料应遵守“仪表安装材料的统计”（HG/T20637.7)的规定，分为辅助容器、电气连接件、管件、管材等10类材料进行统计，并应列出设计、备用和请购量：2材料的代码、名称及规格、材料、标准号或型号和实际数量等应与“仪表安装图”“电缆表”、“管缆表”和“仪表空气分配器表”上所示相一致；3所有各类仪表安装材料，都应满足仪表安装连接和使用环境的要求。4.2.14INST.209仪表安装材料表的审核，应包括下列内容：1符合仪表安装材料采购用技术文件的要求；2材料的品种、规格、数量和质量，满足仪表安装的要求。4.2.15INST.210控制室内电缆表的校核，应包括下列内容：1电缆的技术性能，应满足使用环境和施工安装的要求，其编号应符合“仪表辅助设备及电缆、管缆编号”（HG/T20637.8）的要求：2电缆规格应满足相应的仪表检测、控制回路的要求，对于多芯电缆的芯数，应有一定的备用量；
3电缆的编号、型号、规格、长度、柜（盘）号、端子排号和端子号填写正确，并与相关设计文件一致。
4.2.16INST.211电缆分盘表的校核，应包括下列内容：1电缆的编号、名称、型号、规格和长度等应与“控制室内电缆表”和“电缆表”致；
2电缆长度的备用量，应符合“仪表安装材料的统计”(HG/T20637.7)的要求；3电缆的分盘总长度应符合电缆制造厂的有关规定。4.2.17INST.213仪表请购单的校核，应包括下列内容：1填写的内容完整、清楚，与有关的设计文件内容一致，符合采购仪表和仪表材料的要求；
2请购日期，符合项目建设进度的要求；3符合“仪表请购单的编制\（HG/T20637.5)的要求。149
4.2.18INST.213仪表请购单的审核，应包括下列内容：1符合采购和项目建设进度的要求。4.2.19INST.214仪表条件表的校核，应包括下列内容：1条件表内容完整、清楚，与有关的设计文件内容一致，能满足各有关专业的设计要求；
2电缆桥架、现场仪表外形尺寸及安装位置正确、合理，便于施工安装、操作和检修，
3控制室布置、建筑标准、照明和空调等的条件，正确、合理，符合有关标准和规范的要求；
4节流装置、各种流量计和控制阀的阻力降，符合本专业和系统专业的要求；5仪表动力源，如仪表电源、仪表空气和仪表伴热蒸汽等，能满足本专业和有关专业的要求：
6符合“自控专业工程设计用典型条件表”（HG/T20639.2)的要求。4.3图纸类文件的校审
4.3.1有关机械制图方面的图纸幅面及格式、比例、图线和剖面符号等，应采用《机械制图》（GB4457.15)标准绘制。4.3.2按照工程项目“开工报告”的规定，正确填写图签中的各项内容，填写的内容必须统一，如：项目名称、分项名称、用户和合同号等。4.3.3INST.301联锁系统逻辑图的校核，应包括下列内容：1逻辑关系符合“工艺说明书”“操作原理”和“主要控制说明”的要求：2图形符号符合“自控专业工程设计用图形符号和文字代号”（HG/T20637.2）第3章逻辑图图形符号的规定。
4.3.4INST.301联锁系统逻辑图的审核，应包括下列内容：1逻辑关系正确、简单，并符合工艺操作控制要求，保证装置正常、安全运行；2符合询价和采购的要求。
4.3.5INST.302顺序控制系统时序图的校核，应包括下列内容：1工艺操作、执行器和时间的程序动作关系，符合“工艺说明”“操作原理”和“主要控制说明”或“顺序控制图表”的要求：150
