HG/T 20637.1-1998
基本信息
标准号： HG/T 20637.1-1998
中文名称：自控专业工程设计文件的组成和编制
标准类别：化工行业标准(HG)
英文名称： Composition and compilation of engineering design documents for automatic control
标准状态：现行
发布日期：1998-06-22
实施日期：1999-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：963638
标准分类号
标准ICS号：机械制造>>工业自动化系统>>25.040.40 工业过程的测量与控制71.010
中标分类号：工程建设>>工业设备安装工程>>P94金属设备与工艺管道安装工程
关联标准
出版信息
页数：54页
标准价格：15.0 元
相关单位信息
标准简介
HG/T 20637.1-1998 自控专业工程设计文件的组成和编制 HG/T20637.1-1998 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

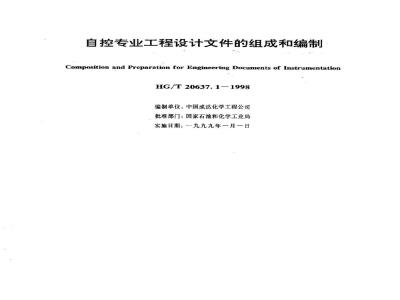

自控专业工程设计文件的组成和编制Composition and Preparation for Engineering Documents of InstrumentationHG/T20637.1-1998
编制单位：中国成达化学工程公司批准部门：国家石油和化学工业局实施日期：一九九九年一月一日编制人：
王熙明
审核人：
吉荣高林富烈张振基李能海
1总则
1.0.1为了使自控专业工程设计文件标准化、规范化，满足国内外工程建设项目的需要，特编制本规定。
1.0.2本规定适用于自控专业人员设计作业前的准备和设计过程中的查询，也可以作为审查工程项目设计文件组成和内容深度的标准。1.0.3相关标准如下：
HG/T20636.6
HG/T20636.7
HG/T20637.2
HG/T20637.3
HG/T20637.4
HG/T 20637.5
HG/T20637.6
HG/T20637.7
HG/T20637.8
HG/T20638
HG/T20639.1
HG/T20639.2
HG20505
HG/T20573
《自控专业工程设计的任务》
《自控专业工程设计的程序》
《自控专业工程设计用图形符号和文字代号》《仪表设计规定的编制》
《仪表施工安装要求的编制》
《仪表请购单的编制》
《仪表技术说明书的编制》
《仪表安装材料的统计》
《仪表辅助设备及电缆、管缆的编号》《自控专业工程设计文件深度的规定》《自控专业工程设计用典型表格》《自控专业工程设计用典型条件表》《过程检测和控制系统用文字代号和图形符号》《分散型控制系统工程设计规定》在执行本规定时，尚应符合国家现行有关标准的规定。173
设计文件的组成
2.1概述
自控专业工程设计文件包含设备采购、施工安装、DCS软件组态，以及仪表投运等所需用的文件，亦即包含工程建设全过程所必需的设计文件2.1.2在工程设计过程中，可根据工程项目的需要在文件种类和文件内容深度方面作相应增减。
2.1.3为便于计算机作业和文件管理，按文件类型和用途对各类文件给予代码。代码格式如下：
设计文件序列码
设计文件分类码（1.文字类；2.表格类：3.图纸类；4．DCS类）自控专业设计文件符号
2.2设计文件组成
自控专业工程设计文件分为4类：即文字类、表格类、图纸类、DCS类文件。2.2.1文字类文件
文件名称
仪表设计规定
仪表技术说明书
仪表施工安装要求
表格类文件
文件名称
设计文件目录
(设计文件)首页
文件代码
文件代码
.INST.200A
INST.200B
（设计文件）索引
仪表索引
仪表数据表
报警联锁设定值表
电缆表
管缆表
铭牌表
仪表绝热伴热表
仪表空气分配器表
仪表安装材料表
控制室内电缆表
电缆分盘表
仪表请购单
仪表条件表
图纸类文件
文件名称
联锁系统逻辑图
顺序控制系统时序图
继电器联锁原理图
仪表回路图
控制室布置图
仪表盘布置图
闪光报警器灯屏布置图
半模拟盘流程图
继电器箱布置图
端子配线图
半模拟盘接线图
仪表供电系统图
供电箱接线图
仪表穿板接头图
INST.200C
文件代码
INST:303
控制室电缆（管缆）布置图
仪表位置图
仪表电缆桥架布置总图
仪表电缆（管缆）及桥架布置图现场仪表配线图
仪表空气管道平面图（或系统图）仪表接地系统图
仪表安装图
DCS类文件
文件名称
DCS技术规格书
DCS-I/O表
DCS监控数据表
DCS系统配置图
端子(安全栅）柜布置图
工艺流程显示图
DCS操作组分配表
DCS趋势组分配表
DCS生产报表
文件代码
3设计文件的编制
3.1概述
设计文件的编制以编制说明”形式阐明，每一种设计文件均备有相应的“编制3.1.1
说明”。
3.1.2本标准中未包括仪表请购单（INST.213)和仪表条件表（INST.214)的编制说明”，这两种文件编制要求见*仪表请购单编制要求”（HG/T20637.5)和“自控专业工程设计用典型条件表”（HG/T20639.2)。3.2“编制说明”栏目说明
3.2.1“内容”
提出各种设计文件应包括的设计内容。.对于表格和图纸类设计文件，其详细的设计内容和深度见《自控专业工程设计文件深度的规定》HG/T20638）；文字类文件，如仪表设计规定、仪表施工安装要求、仪表技术说明书，以及DCS技术规格书，见“仪表设计规定的编制”（HG/T20637.3）、“仪表施工安装要求的编制”（HG/T20637.4）、“仪表技术说明书的编制”（HG/T20637.6)和《分散型控制系统工程设计规定》(HG/T20573)的附录B\DCS技术规格书编制大纲”。
3.2.2“用途”
说明用于仪表询价、采购、施工安装以及提供给用户审查等用途，有的设计文件只有一种用途，有的设计文件将作多种用途。3.2.3“编制时期”
提出各设计文件的开始编制时期。一般以各版P&ID发表时期为起始时间。3.2.4“输入文件”和“输出文件”输入和输出文件指设计过程中自控专业接受或提交的设计文件。其内容见“自控专业工程设计用典型条件表”（HG/T20639.2)。177
“发放对象”
发放对象是指设计单位内部的各相关部门、专业和人员，如采购部、有关的专业和设计经理等。如发放给用户，将是先期发放3.2.6“修改的影响”
由于某种原因，若对已完成的设计文件进行修改时，就有可能涉及本专业和其它有关专业的设计文件的修改。因此，必须提示设计人员注意，并进行相应的处理。178
4设计文件编制说明
文字类的设计文件编制说明，见表4.0.1-1～3。表格类的设计文件编制说明，见表4.0.2-1～11。图纸类的设计文件编制说明，见表4.0.31～22。DCS类的设计文件编制说明，见表4.0.4一1～9。179
名称：
DESCRIPTION
代码：
内容：
ABSTRACT
用途：
SERVICE
编制时期：
DONETIME
输入文件：
INPUT INFORMATION
输出文件：
表4.0.1-1
设计文件编制说明
仪表设计规定
说明工程设计项目的设计范围、设计采用的标准及规范、仪表选型原则、操作控制方法、安全及防护措施、材料选择、动力供应以及仪表连接与安装要求等
仪表设计的指导性文件，也可作为向用户说明或提交用户审查的输出文件
工程项目“开工报告”发表之后开工报告、用户要求、上级审批文件和有关厂商技术文件
OUTPUTINFORMATION
发放对象：
TOWHOMTRANSMITTED
修改的影响：
EFFECTOFCHANGE
备注：
REMARKS
设计经理、用户
提请设计经理和用户重新审查
应符合“仪表设计规定的编制”（HG/T20637.3)的规定
名称：
DESCRIPTION
代码：
内容：
ABSTRACT
用途：
SERVICE
编制时期：
DONETIME
输入文件：
INPUTINFORMATION
输出文件：
2设计文件编制说明
表4.0.1-2
仪表技术说明书
本文件包括通用和各类仪表及仪表材料技术说明书，前者是有关商务、一般检验和商文件等规定，后者是产品的标准和规范、技术条件、检验和试验以及备品备件和消耗品等规定
采购仪表和仪表安装材料的技术文件P&IDD版发表之后
仪表厂商技术文件
OUTPUTINFORMATION
发放对象：
TOWHOMTRANSMITTED
修改的影响：
EFFECTOFCHANGE
备注：
REMARKS
采购部或用户
采购费用和交货期
应符合“仪表技术说明书的编制”（HG/T20637.6）的规定
名称：
DESCRIPTION
代码：
内容：
ABSTRACT
用途：
SERVICE
编制时期：
DONETIME
输入文件：
INPUTINFORMATION
输出文件：
OUTPUTINFORMATION
发放对象：
表4.0.1—3
设计文件编制说明
仪表施工安装要求
说明仪表施工、检验、试验的方法和工程施工程序等
向用户提出仪表施工要求的技术文件P&IDG版发表后免费标准bzxz.net
有关厂商技术文件
TOWHOMTRANSMITTED
修改的影响：
EFFECTOFCHANGE
备注：
REMARKS
应符合“仪表施工安装要求的编制”（HG/T20637.4)的规定
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
