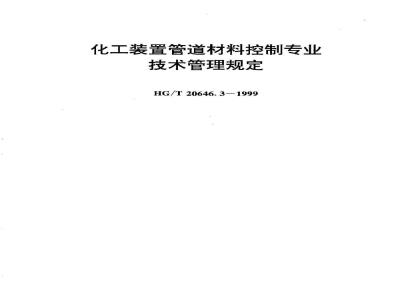

化工装置管道材料控制专业
技术管理规定
HG/T20646.3-1999
1管道材料控制专业的职责范围与各阶段任务1.1职责范围
1.1.1根据工程设计的要求和工艺对材料专业的要求，以及工艺系统专业提供的数据，负责对管道材料的材质、规格、标准、范围作出规定。并对管道材料的数量作最终汇总，提出请购单交采购部门；负责编制处理管道材料的采购技术文件，必要时，参与检验和试验。
1.1.2根据工艺系统专业的要求和用户提供的数据，负责对隔热、隔声、防腐涂层材料的材质、标准作出选择和规定。并对该类材料的数量作最终汇总，提出请购单交采购部门。
1.1.3负责编制、修订本专业的标准、规范和手册，积累新材料、新产品使用经验和有关数据等技术资料。
1.1.4培训和提高本专业设计人员的业务能力和技术水平。1.1.5对本专业各设计阶段的工作量作出估算并控制人工时消耗。1.1.6编制本专业的工程设计完工报告。配合有关部门的投标报价工作。1.1.7
解决施工过程中有关的管道材料问题。1.2工程设计各阶段的任务
基础工程设计阶段
提出用于工程概算、采购部门的管道材料第一次材料统计；编制管道材料初步的设计工程规定；编制初步的管道材料工程标准；编制初步的管道材料等级索引；编制初步的管道材料等级表；
编制初步的管道壁厚表；
编制初步的支管连接表；
编制隔热设计工程规定：
编制涂漆与防腐设计工程规定：9
10对管道布置专业编制的“管道设计工程规定（包括伴热、夹套规定）”提出意11提出第一次管道材料请购单；12编制技术风险备忘录。
详细工程设计阶段
编制管道材料设计规定；
编制管道材料等级索引；
编制管道材料等级表以及建立管道材料数据库；编制管道壁厚表；
编制支管连接表；
编制隔热设计规定；
编制涂漆与防腐设计规定；
编制阀门数据与尺寸表；
编制管道与仪表材料分界规定；编制隔热施工说明书；
编制涂漆施工说明书；
编制管道材料施工说明书；
13对订货周期长或国外订货的材料，作出材料估计，并提出第二次请购单；14提出特殊管件及非标管件的请购单（包括相关图纸及数据表）；15编制最终（全装置的分类）的材料汇总表，保温涂漆汇总表，提出材料备品数量的建议，并提出最终请购单；16向采购部门提出推荐供货厂（商）的建议或意见，对制造厂商的报价文件进行技术评审；
17同供货厂(商)进行技术联系，并审查供货厂(商)的图纸资料。1.2.3施工阶段和试车总结阶段
1对现场事故报告和材料短缺或损坏报告进行研究处理；2对材料代用请求进行审核，必要时与工艺系统专业或管道机械专业对流体力学、柔性等方面的影响作详尽的研究：3根据试车生产考核，对管道材料的选择和设计规定作出技术评价；4编制本专业的工程设计完工报告。78
2管道材料控制专业工程设计阶段工作程序管道材料控制专业工程设计阶段工作程序见图2.0.1。79
各有关专业·
基础设计阶段
管遗布望专业
系统专业
世道布置专业
系统专业
详细设计阶段
采购新门
非标准管件
制造图
采购部门
源我安
、、、、
图中双线框为本专业工作内容
大宗材料、订货周期或制造周期长的材料以及特珠材料。**：
工程设计阶段工作程序图
普道布置专业
最终管道材料汇总表
绝热、涂漆汇总表
请购文件
3管道材料控制专业设计条件（汇总）3.1
接受条件
开工报告；
工程设计基础数据；
基础工程设计阶段
工艺专业提供：工艺流程图（PFD)；材料备忘录、有关技术文件；
工艺设备表及设备工程图；
管道仪表流程图(PID)A、B、C和D版及管道命名表等；管道设计专业、管道机械专业的工程设计规定；8
主要管道走向图、高压管道轴测图（如果有）；9
采购部门提供有关产品样本；
10管道布置专业按管道走向研究图，高压管道轴测图（如果有），做出管道、阀门、管件第一次材料统计：
11用户有关规定或意见；
12各专业和用户返回意见：
管道壁厚计算表；
工程计划进度表。
提出条件
管道材料设计说明；
管道材料等级索引；
管道材料等级表和工程标准；
管道壁厚表：
支管连接表；
管道与仪表材料分界规定：
管件、阀门等的初步数据和尺寸表；管道材料第一次请购单（包括国外采购管道材料及特殊材料）；制定估工表，提出风险备忘录
10·提出管道防腐维修工程量估算；81
协助概算专业编制管道材料估算。11
3.2详细工程设计阶段
3.2.1研究阶段
1接受条件
1)基础工程设计审查意见；
2)各专业和用户提出意见；
3)管道仪表流程图（PID)E版管道命名表；4)特殊管件数据表、疏水器采购数据表、限流孔板汇总表、安全阀采购数据表、爆破板汇总表、隔热标志图；
5)特殊管件条件；
6)管道布置图E版(研究版)和第二次材料统计；7)供货厂（商）的特殊管件资料图纸。2提出条件
1)修正工程标准、管道材料等级表等；2)特殊管件请购文件（图纸及数据表）；3)第二次材料补充采购单（包括国外采购管道材料及特殊材料）(如果需要）；4)初步管道材料汇总；
5)编写采购技术说明书及汇总表：6)审查供货厂(商)图纸资料审查意见；7)提出阀门、管件的数据和尺寸表。3.2.2成品阶段
1接受条件
1)管道仪表流程图(PID)F版；
2)非标管件数据表；
3)高压管轴测图；
4)管道轴测图；
5)设备最终版图；
6)供货厂（商）最终图纸；
7)管道支架材料统计汇总表：
8)管道材料分区汇总数量；
9)管道布置图F版（设计版）。
2提出条件
1)阀门、管件的最终数据和尺寸；2)绘制非标管件制造图；
3)最终版管道材料等级表；
4)非标管件、高压管道采购单；5)编制装置最终的管道综合材料汇总表，提出材料备品数量，并提出请购文件；6)编制设备、管道的隔热材料汇总表，提出请购文件，7)编制设备、管道的防腐涂漆材料汇总表，提出请购文件；8)协助概算专业编制工程预算。83
管道材料控制专业设计质量保证措施设计条件
4.1.1接受条件
1专业负责人应按设计进度计划接受有关专业提供的条件，接到条件后应及时分发给有关人员。
2专业负责人应检查所接受的全部条件，必须有提出条件的专业或部门校审人签字。无校审的条件应退回提出条件的专业或部门。3专业负责人要定期检查接受的条件，以保证有关人员所使用的条件均为最新版次。
4专业负责人要按资料管理办法将工程资料分发和分类装册，以便于管理和查阅。
4.1.2提出条件
所有提出条件均由专业负责人管理，按资料管理办法分类装册，以便于管理和1
查阅。
2所有提出条件应按设计质量保证要求进行校审和签字。3所有提出条件应按条件分发，规定及时分发给有关专业或部门。提出条件需要修改时应按设计质量保证措施进行。4
5专业负责人要保存好本专业提出条件原稿。4.2管道材料控制专业设计规定
接受条件
1开工报告；
工程设计基础数据：
3材料备忘录；
4工艺发表；
5，管道仪表流程图(PID)设计基础版；6用户规定或意见。
1本节适用于下列规定文件：
1)管道材料等级索引；
2)管道材料等级表；
3)工程标准；
4)管道材料设计说明；
5)支管连接表；
6)管道壁厚表；
7)特殊管道组成件数据表；
8)隔热设计规定；
9）防腐与涂漆设计规定
2上述所有规定文件由专业负责人或指定有资格设计人员在专业组长指导下编3设计人按文件规定的要求编制，发现问题与专业负责人讨论解决。设计人检查文件的完整性和准确性后，在文件“编制”栏上签字，并送往校审。4.2.3校核、审核和签署
1校核人负责校核文件与工程要求，工艺系统要求是否符合，是否满足用户的要求。
2校核人指出文件中的错误和矛盾之处，将文件返回原编制人进行改正，校核人校核修改部分正确无误，然后在“校核”栏中签字，并送往审核。3审核人负责审核文件是否符合工程设计需要，如有修改仍由原设计人负资改正后再次经校审程序，然后审核人在“审核”栏上签字。4管道材料等级表、管道材料等级索引等文件送给有关专业征求意见。设计人综合返回的意见，提请校审后编入有关文件中，由专业负责人分发。4.2.4管道材料设计规定使用专业较多，影响设计全过程，必须确保文件的准确性如有修改，必须按规定及时通知有关专业或部门。4.3采购技术说明书
接受条件
1工程设计基础数据；
特殊管件数据表：
3特殊管件说明；
4非标管件数据表：
5管道材料等级表；
6工程标准。
4.3.2编制
1采购技术说明书由专业负责人在专业组长指导下编制，按本专业方式编写。2编制人编制完成后进行检查，然后在签字栏内签字送校核。4.3.3校审和签署
1专业组长校核采购技术说明书。需要修改之处指出后由原编制人负责改正，校核人校核修改部分，然后在签字栏中签字送审核。2审核人负责审核本“说明书”，如有修改由原编制人修改，再校审，然后审核人在“审核”栏内签字。
4.3.4采购技术说明书是重要的采购文件，应尽量少修改。4.4
请购文件
接受条件
工程设计基础数据；
2采购技术说明书，
3管道材料汇总表：
最终的安全阀、疏水器、特殊管件和非标管件数据表；4
设备、管道隔热材料汇总表：
设备、管道涂漆材料汇总表
7工程标准。
4.4.2编制
1请购文件（包括请购单及技术说明书）编号由专业负责人提供。2请购文件由指定的设计人编制。设计人依据接受的条件和编号内容规定进行编制，设计人编制完成后进行自检再签字。3专业负责人校核请购文件，并检查附件内容要求和附件是否齐全，然后在文件上签字。
4专业组长审核文件的完整性和准确性。要求审查每一个文件是否都按专业规定编制，然后签字。
校审后如需要修改部分由原编制人修改，校审人再次校审修改部分，由专业负5
责人把最终成品发送给设计经理签字批准并发送采购部门。4.5管道综合材料汇总表
接受条件
管道材料等级表；
隔热、涂漆设计规定；
设备表、设备图；
有关专业按工序编制的管道材料汇总表：管道仪表流程图（PID)F版；
管道布置图F版；
管道空视图：
特殊管件数据表和汇总表、非标管件数据表和汇总表。4.5.2
管道综合材料汇总表在管道布置图设计版（F版）设计阶段开始编制。在管道布置图详细设计阶段进行修改后编制成最终文件。2管道综合材料汇总表以工序汇总成最终成品，也可以按管道材料类别进行汇总。
3在统计各种管道材料时不考虑材料的余量，在各工序或整个工程管道材料最终汇总量的基础上，根据规定作出给予富余量的总量。4.5.3校审和签署下载标准就来标准下载网
1管道材料编制人应该自校自已的成品，保证质量，然后交有关人员进行校核。2校核人由专业负责人或指定人负责。校核人要校核管道综合材料汇总表的编制格式、材料标准等是否正确，对高压部分管道、特殊管道、特殊管件、非标管件应逐项校核。校核完毕后签字。
3专业组长审核管道材料汇总表。审核管道综合材料汇总表编制格式、高压管道、特殊管道和非标准管件的规格、标准和数量、材料富余量是否合理，审核后签字。4.6非标管件制造图
接受条件
管道材料等级表；
