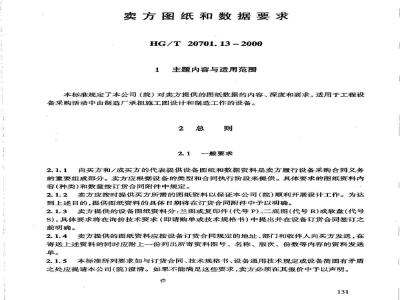

卖方图纸和数据要求
HG/T20701.13-2000
1主题内容与适用范围
本标准规定了本公司（院）对卖方提供的图纸数据的内容、深度和要求，适用于工程设备采购活动中由制造厂承担施工图设计和制造工作的设备。2总
2.1般要求
2.1.1向买方和/或买方的代表提供设备图纸和数据资料是卖方履行设备采购合同义务的重要组成部分。卖方应根据设备的类型和合同执行阶段来提供。具体要求的图纸资料内容(种类)和数量按订货合同附件中规定。2.1.2卖方应按时提供买方所需的图纸资料以保证本公司（院）顺利开展设计工作。为达到上述目的，提供图纸资料的具体日期将在订货合同附件中予以明确。2.1.3卖方提供的设备图纸资料分：兰图或复印件（代号P）、二底图（代号R）或软盘（代号S），具体要求将在询价技术要求（即请购单或技术规格书）中提出并在设备订货合同签订之前明确。
2.1.4卖方提供的图纸资料应按设备订货合同规定的地址，部门和收件人向买方发送，在寄送上述资料的同时应附上一份列出所寄资料图号、名称、版次、份数等内容的资料发送单。
2.1.5本标准所列要求如与订货合同、技术规格书、设备通用技术规定或设备简图有矛盾之处应提请本公司（院)澄清。如果不能满足这些要求，卖方必须在其报价中予以声明。131
图纸分类
卖方提供的图纸和数据分为四组2.2.1
这组图纸和数据是本公司（院）为开展设计工作所急需的，同时还要审查其是否符合订货要求。
此组图纸和数据分四类：
(1)类外形图或布置图；
(2)类基础负荷图；
(3)类流程图或接线图；
(4)类补充完整设计数据表。
这组图纸和数据是本公司（院）要求进行审查的，以检查其是否完全符合设备的技术要求。
此组图纸和数据分五类：
(1)类设备详图；
(2)类安装和组装图：
(3)类计算书；
（4）类焊接工艺规程：
(5)类预期的性能曲线和数据。
这组图纸和数据包括装运图、备件资料和建议等。此组图纸和数据分五类：
(1)类i
设备装运图；
(2)类
试车备件清单；
(3)类两年备件清单；
(4)类制造和检验计划；
(5）类专用工具清单。
这组图纸和数据是供存档备查和提供给设备用户使用的。此组图纸和数据分五类：
(1)类制造厂数据报告；
(2)类性能试验报告；
(3)类安装维护操作说明：
(4)类现场组装和安装图；
(5)类钢厂试验合格证。
2.2.21组和2组的图纸和数据将根据设计需要分为三个阶段（或二个阶段）提供，对关键设备要求分三个阶段提供，即：1初步图纸；
2先期确认图纸（ACF)；
3最终确认图纸(CF)。
对于普通设备一般只要求两个阶段，即：先期确认图（ACF阶段）和最终确认图（CF阶段。
2.2.3初步的图纸和数据可连同报价书一起提供（见3章）。2.2.4先期确认的图纸和数据，如4章和5章详细所述。“先期确认”（ACF)的图纸和数据是签订订货合同之后，在进一步完成“最终确认”图纸和数据以前进行的，图纸应清楚地标上“先期确认图”（ACF），1.1类.等字样。制造厂应该详细地校对和审核这些图纸和数据，并必须按合同上所商定的日期提交。本公司（院）的审查意见将标在图纸上，然后再返回给卖方。
2.2.5最终确认的图纸和数据，（即4章和5章详细所述的图纸和数据）。这些图纸和数据是制造厂在先期确认（ACF）图纸和数据的基础上，根据本公司返回给卖方的ACF图纸上所标注的意见，经认可后并作了修改的。在图纸上应清楚地标注上“最终确认图”（CF），1.1类………等字样，并必须按订货合同中所商定的日期内提交。2.2.6如果几组资料都需要同样的图纸，例如2组，3组、4组都需要面图，则必须分别根据各组资料所商定的日期提供。2.2.7如果制造厂愿意在某一类图纸上同时表示几类数据时，这样的图纸也是可以接受的，例如外形图（1.1类）同时表示基础荷载图（1.2类）、设备详图（2.1类）安装图和组装图（2.2类）。在这种情况下，提供的份数应等于各类需要量的总和，并按订货合同上规定的最早日期提供。所使用的类别号也应在图上表示注明，就上述例子而言，该图纸所标注的类别号就是1.1类、1.2类、2.1类、2.2类。2.3修改
2.3.1卖方的“最终确认（CF)图纸资料，在经本公司（院）最终审查后，不得再行修改，如果确需修改时，必须经本公司（院)的书面同意。”2.3.2无论是先期确认的还是最终确认的图纸或数据的任何修改都必须清楚地在图纸或数据单上的修改栏内注明和列出。并在修改处注上修改标记。133
图纸标志
每张图纸和数据单上必须有下列内容以便识别：2.4.1卖方的图号和版次：
2.4.2本公司的工程号和设备的合同号：2.4.32
本公司的设备位号和设备名称：2.4.4
资料类别号，例如：1.1、1.2、2.3、4.4.·等；图纸阶段，例如：先期确认图（ACF）或最终确认图（CF）。2.5本公司（院）批准
2.5.1本公司（院）原则上不对卖方提供的图纸和数据进行批准，但为了使其符合要求的目的，保留在必要时对这些图纸和数据进行审查和提意见的权利，但卖方应开展并继续进行其工作而不等待同意或审查意见。2.5.2除本公司（院）由于提出意见的需要外，通常不返回卖方提供的图纸。2.5.3这种对卖方的图纸和数据的审查和提意见以及在审查中存在的任何缺陷，除非对方书面同意，一般不能改变合同条款，不能解除卖方对这些数据和资料的正确性和完整性的责任和义务。
2.5.4卖方应自始至终校对，并对其图纸和数据的正确性负责，对不合格或不完整的图纸是不能被接受的。
2.6.1卖方先期确认图纸提供首次审查后，本公司将一份盖有“审查章”的制造厂图纸的原件或复制品返回，制造厂必须对所提问题进行研究，经认可后应表示在制造图纸中，并再次提交图纸审查或作为最终确认图提供。2.6.2如果本公司（院）要求卖方再次提供先期确认图作进一步审查时，卖方必须在收到附有本公司（院）意见的图纸后的十天内重新提出经修正的该图纸。2.6.3如果本公司（院）对卖方的先期确认图没有意见，制造厂应根据合同规定的份数将图纸作为最终确认图提供。
2.6.4如果卖方不同意本公司（院）的意见，卖方应在收到意见的十天内将厂方意见以书面形式提出。
初步图纸和数据
随报价提供的初步图纸和数据
3.1.1为了证实所提供的设备的合理性并可以着手进行下一步工作，要求随报价一起提供初步图纸和数据。
3.1.2对要求提供资料的种类如4节和5节中所述的1组、2组图纸，将在设备询价技术附件中明确。
3.1.3对于提供空气冷却器的资料，将按询价书的要求。3.1.4对于制造厂负责设计的设备，如板式换热器和螺旋板换热器等，卖方应提交其设备的标准数据表，并表明管口位置和伸出长度。41组
图纸和数据
4.1概述
本公司（院)为了开展设计工作，急需这些图纸和数据，它们包括：4.21.1类外形图或布置图
该图应示出设备的主要结构、外形尺寸和主要零部件尺寸，其中包括设备的直径、长度、壁厚，对外接管和人孔的位置和伸出长度，接管法兰的连接标准和密封面型式，主要材料表，支座位置及地脚螺栓的分布情况等。对于固定管板换热器，还应表示出膨胀节结构和位置。
4.2.2对于空气冷却器总布置图应同时表示出平台、梯子、楼梯、基础荷载、地脚螺栓尺寸和位置、电动机和控制机构详图、电气和导线连接详图。4.3
基础负荷图
4.3.1·地脚螺栓孔的尺寸和位置。135
设备发货重量和净重。
4.41.3类流程图或接线图
本节所述的图纸，如需要时，将在询价书和订货合同附件中予以明确。4.51.4类补充完整设计数据表免费标准bzxz.net
对采购的设备，如有要求时，卖方应在报价中补充完整本公司（院）的设计数据表，当本公司的数据表需由卖方加以补充完整时，卖方应在本公司的数据表上补充人要求提供的数据，经复制后可作为“先期确认”阶段的数据表提供。将这些数据放人本公司数据表原内，然后按正式资料发送。此后卖方可不必再发表这种“最终确认”的数据表。5
图纸和数据
本公司（院）需要根据本公司（院）对该设备所提的要求对这组图纸和数据进行审查，图纸内容和深度至少应包括下述内容：5.22.1类设备详图
5.2.1设备的制造详图一般包括总装配图、主要零部件图以及补充说明连接结构的节点详图。图纸应按比例表示出设备和零部件的结构、尺寸、材料、热处理和无损检测要求；内件和/或塔盘以及外部附件和/或保温支架的位置，包括接管加强在内的受压件的计算结果，表面处理、油漆或其它防护方法，螺栓规格、数量和材料等。5.2.2对于丝网除沫器还应表示出丝网的规格、材料以及结构详图：对于折流板式除沫器，还应表示出与之相连的结构详图。5.2.3对于换热器还要表示出管板与管子连接详图，折流板切割状况和折流板的间距，支承板详图和管孔布置，防冲板、旁路挡板和分程隔板等的详图和位置。5.2.4对于空气冷却器要求表示出端盖详图，管子和翅片的型式，平台、梯子、风扇、电动机支架和控制机构的详图。
5.32.2类安装图和组装图
计算书
强度计算应按照规定的规范和有关的工程标准进行计算。5.5
2.4类焊接工艺规程
焊接工艺规程应包括所涉及焊缝的焊接结构、焊接准备、焊接操作、焊接方法、焊接参数、焊接材料牌号规格、预热、焊后热处理和检验等全部详细规定。5.62.5类预期的性能曲线或数据如有要求时，应提供表明设计和不同操作条件下的设备特性的数据或曲线。6
图纸和数据
此组资料包括设备装运图、建议的试车备件清单、两年操作备件清单、制造检验计划和专用工具清单等。
在备件清单中除应标注2.4节要求的内容外，还应标出所属零件号、材料和数量等内容。
图纸和数据
这组图纸和数据是供存档和供设备用户使用的所需要资料，这些图纸和数据均属“最终确认”（CF)的，并应标注上2.4节中所要求的内容。7.1.2
除非另有特殊规定，本公司（院）不审查第4组图纸数据资料，卖方应负责保证所提137
交资料的准确性和完整性，提交认可的数据资料仅限于试验合格证明，检验合格证和性能数据。所需提交的资料般包括下列项目。7.24.1类制造厂的数据报告
制造厂数据报告的标准格式应按所用的设计制造规范规定的格式。7.2.1
钢厂试验报告或材料的质量保证书应表明化学成份和物理试验结果。当有要求时，还应提供金相试验和腐蚀试验的结果。7.2.3
焊接工艺评定和焊工考核试验报告按所用的规范的规定。产品试板试验结果。
无损检测的全部文件。
热处理资料或曲线。
制造和试验中出现的特殊情况的记录。制造厂.完工并符合使用规范要求的设备签发的合格证。对铭牌的照相或铅笔擎拓。
设备装配图应示出有本公司（院）设备位号、焊缝位置、壳体和封头板的材质、所有接管的位置、方位和尺寸，以及涉及到上述7.2.5条射线检测的布置。7.34.2类性能试验报告
当有要求时，制造厂应提供性能试验报告。所提供的性能试验报告必须经过审查并7.3.1
反映所规定的试验要求。
7.3.2如果本公司（院）或用户决定目赌性能试验，试验结果应由本公司或用户的检验员认可。如果本公司或用户或其指定的代表均没有参加目赌性能试验，试验结果必须先作为“先期确认”（ACF)资料提交本公司（院)或用户检验部门审查，经认可后通知卖方，然后必须提供清楚地标有阶段和类别的“最终确认”（CF)的复印本。7.44.3类安装维护和操作说明
该说明书所包含的细则应是完整的，其中包括：设备说明书，在需要时应附有外形图、剖面图和详图。1
附有单件详细重量和所采取的防护措施详细情况的运输和包装说明书。2
附有全部校正数据的安装说明书。3
详尽的试车前的检查表。
正常操作规程。
详细的日常维护和检修规程。
安装维护和操作手册应包括全部辅助设备的详细说明。各需要润滑部分的要求(如果有的话）。例如：
推荐的润滑剂及其允许的代用品第一次注满需要量；
第一次和随后的置换期和注量的建议；预计注满量。
7.54.4类现场组装和/或安装图
如果需要时，组装图和/或安装图可与7.4节所提供的说明书细则的有关部分相互参照使用。
7.5.2塔盘和除沫器应拆开运输，组装图应表示零部件的组装程序。需要石棉橡胶板或其它型式垫片密封的密封面的安装应有必要的说明。7.5.3对于空气冷却器图纸或图表应示出全部标记号、构件的装配程序，螺栓清单等等。百叶窗和控制机构组装的全部说明书。7.5.4
上述图纸资料除提交本公司（院）外，每种设备包装箱内应附带一套供安装和生产使用。
7.64.5类钢厂试验合格证
钢厂试验合格证应符合规定和订货合同要求，内容见7.2.2条。139
