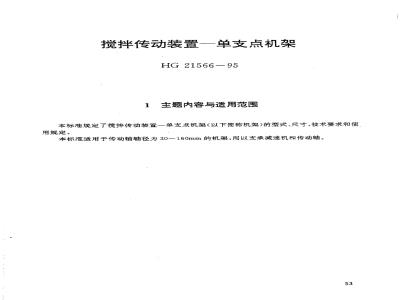

搅拌传动装置单支点机架
HG21566-95
1主题内容与适用范围
本标准规定了搅拌传动装置一单支点机架（以下简称机架）的型式、尺寸、技术要求和使用规定。
本标准适用于传动轴轴径为30~-160mm的机架，用以支承减速机和传动轴。53
GB1184
GB1804
GB6414
GB9439
GB11352
HGJ203
JB2536
HG21537.7
引用标准
《优质碳素结构钢技术条件》
《碳素结构钢》
《形状和位置公差未注公差的规定》《公差与配合未注公差尺寸的极限偏差》《铸件尺寸公差》
《灰铸铁件》
《一般工程用铸造碳钢》
《化工机器安装工程施工及验收规范通用规定》《压力容器油漆、包装、运输》《搅拌传动装置一碳钢填料箱》《搅拌传动装置一不锈钢填料箱》HG 21537.8《
HG21563
HG21565
HG21568
《搅拌传动装置系统组合、选用及技术要求》《揽拌传动装置一安装底盖》
《搅拌传动装置传动轴》
《搅拌传动装置带短节联轴器》HG 21569.1
HG21571
HG21572
《搅拌传动装置一机械密封》
《搅拌传动装置一机械密封循环保护系统》型式、基本参数和尺寸
3.1型式
机架的型式按表3。1规定。
机架型式
机架型式
机架的支
点情况
单支点
单支点
适用密封装盘
(HG 21537.7~8.HG 21571)
不带内置轴承的机械密封
填料密封和带内置轴承的机械密封3.2基本参数和尺寸
适用传动轴
（HG21568)
AXX型
BXX型
带短节联轴器
(HG 21569.1)
机架的基本参数和主要外形尺寸按图3.2—1、3.2-2和表3.2—1~3.2—3的规定。55
图3.2~-1公称直径200、250.300mm的A型和B型机架件号
角接触球轴承
轴承座
轴承盖
·数量
朗细表
ZG230-450
标准件
标准件
Q235—A
Q235—A
标准件
Q235-A或HT200
细毛毯
Q235—A
牛皮纸
注：①当机架公称直径与安装底盖（HG21565）相同时，无件25.26、27。②机架本体充许来用板焊结构。备
表3. 2-1
GB 9877.1-88
GB 292—83
GB 812-88
GB858-88
GB 899--88
GB 6170--86
GB93-87
GB812-88
GB 858-88
GB1152--89
GB 5780-86
GB6170-86
GB95-85
JB/ZQ4606-86
GB 899 - 88此内容来自标准下载网
GB 6170-86
GB 93-87
GB 899-88
GB 6170—86
GB95—85
1007-6-5-43212
图3.2-2公称直径400、500、700mm的A型和B型机架17
角接触球辅承
轴承座
轴承盖
ZG230—450
标准件
标准件
Q235—A
Q235-A
Q235—A或HT200
细毛毡
标准件
牛皮纸
注：①当机架公称直径与安装底盖（HG21565）相同时，无件21.22、23②机架本体允许采用板焊结构。备
GB9877.1-88
GB292-83
GB812-88
GB 858--88
GB5780-86
GB6170-86
GB 93—87
GB812-88
GB 858-88
GB5780-86
GB6170-86
GB 95-85
JB/ZQ4606--86
GB1152—89
GB 899-88
GB 6170-86
GB95-85
（H8)
4151515
620670
670780
机架尺寸表（mm）
13608$22
45512—$22
49553012-22
64516—26
74520-426
8802826
3991514
表3.2—3
机架质量（kg）
146208
462154
46236582
接板与减速机的连接尺寸按用户选定的减速机型号确定。接板的外形尺寸按表3.0.33
3.2—3的规定。
技术要求
4.0.1机架材料及其性能应符合相应材料标准：灰铸铁铸件按GB9439；
碳素钢铸件按GB11352；
普通碳素钢按GB700；
优质碳素钢按GB699
4.0.2铸件应进行时效处理，以消除内应力，铸件经加工后的配合面上，不允许气孔、渣孔，砂眼、裂纹等缺陷存在。除配合面外，一般也不能有影响机架强度的缺陷存在。4.0.3铸造公差按GB6414CT14要求。4.0.4机械加工面未注公差尺寸的极限偏差按GB1804的规定。孔按H12，轴按h12，长度按JS12(js12)
加工面未注形位公差按GB1184之B级精度。4.0.5机架装配按HGJ203及HG21563的规定。4.0.6油漆、包装、运输按JB2536的规定。机架包装时，对有配合要求的表面，孔均应覆盖软质保护垫（盖)板。
使用规定
5.0.1机架的选配应符合HG21563的规定。5.0.2采用单支点机架，且以减速机输出轴的轴承作为一个支承点的情况下，两个支承点的位置及其间距L按图5.0.2和表5.0.2的规定。其他支承情况时，机架上的中间轴承支承点位置不变，支承点间距L根据具体情况，由设计者自行确定，减速机输出轴支点位置
机架中间轴承位置
机架型式
机架公称直径
支点距离L
表5, 0. 2
5.0.3本标准的机架适用于电动机的出轴与减速机出轴平行的安装形式。如电动机出轴与减速机出轴垂直时，应在订货时特殊说明。一般所用减速机按附录A的规定选用。5.0.4机架下部的窗口位置应与机械密封、填料箱的压紧螺柱、封液进出口、起吊螺孔、压紧螺等位置对应。
5.0.5机架上侧面的两个安装平台，用于安装HG21572规定的机械密封循环保护系统中的储罐和增压泵。
5.0.6机架上部的窗口用于安装或拆卸带短节联轴器（HG21569.1)、机架轴承箱以及密封装置(HG 21537.7~8、HG 21571)。63
HG2156695机架
标记及标记示例
标记示例
传动轴轴径d
机架公称直径
机架型式代号（见表3.1)
一个使用不带内置轴承的机械密封的机架，传动轴轴径100mm，机架公称直径400mm，其标记为：
HG21566-95
机架A400100
