HG/T 21569.1-1995
基本信息
标准号： HG/T 21569.1-1995
中文名称：搅拌传动装置--带短节联轴器
标准类别：化工行业标准(HG)
英文名称： Stirring drive device with short coupling
标准状态：现行
实施日期：1996-03-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：化工技术>>71.120化工设备
中标分类号：化工>>化工机械与设备>>G92化工机械
关联标准
出版信息
页数：8页
标准价格：14.0 元
相关单位信息
标准简介
HG/T 21569.1-1995 搅拌传动装置--带短节联轴器 HG/T21569.1-1995 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

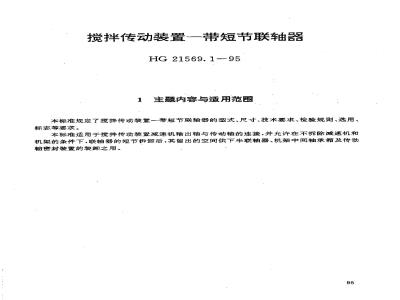

搅拌传动装置一带短节联轴器
HG 21569.1--95
主题内容与适用范围
本标准规定了搅拌传动装置一带短节联轴器的型式、尺寸、技术要求、检验规测、选用、标志等要求。
本标准适用于搅拌传动装置减速机输出轴与传动轴的连接，并允许在不拆除减速机和机架的条件下，联轴器的短节拆卸后，其留出的空间供下半联轴器、机架中间轴承箱及传动轴密封装置的装卸之用。
GB1095
GB1184
GB1801
GB1804
GB4385
GB9439
GB11352
HG21563
HG 21568
引用标准
《平键键和键槽的剖面尺寸》
《形状和位置公差未注公差的规定》《基本尺寸至500mm的优先、选用配合》《形状和位置公差未注公差尺寸的极限偏差》《锤上自由锻件通用技术条件》《灰铸铁件》
《一般工程用铸造碳钢》
《搅拌传动装置系统组合、选用及技术要求》《搅拌传动装置一传动轴》
型式、尺寸，材料
带短节联轴器与机架、传动轴的配套选用按表3.0.1的规定。配套选用表
带短节联轴器
机架（单支点、双支点）
传动轴
带短节联轴器型式和尺寸按图3.0.2及表3.0.2的规定，3.0.2
3.0.3带短节联轴器的规格按HG21568所规定的传动轴上轴端轴径d，确定。带短节联轴器的上半联轴节轴孔按选用的减速机输出轴轴径确定，允许采用减速机输出轴轴径与传动轴上端轴径d,不等的组合形式。但其轴径不得大于d1。，上半联轴节
6.圆柱销
.螺钉Www.bzxZ.net
8.轴端挡圈
图3.0.2带短节联轴器
3.短节接轴器
4.铰制孔螺栓
下半联轴节
带短节联轴器主要外形尺寸（mm）Lo
(N·m)
(r/min）
注：①带短节联轴器分为A型、B型两种规格，其区别在于长度L。、L不一致。表3.0.2
质量（kg）
②带短节联轴器的规格和主要外形尺寸均按传动轴轴头d，确定，而减速机输出轴轴头尺寸不同于传动轴轴头di时，仅需对上半联轴节轴孔和键槽尺寸作相应调整，而不影响带短节联轴器的其他尺寸和规格选用。
带短节联轴器的零件及材料按表3.0.4规定。零件及材料
上半联轴节
下半联轴节
短节接轴器
饺制孔螺栓
圆柱销
轴端挡圈
HT250（代号HT）
ZG270-500(代号2G)
35（锻钢）（代号35）
Q235-A
GB9439
GB11352
GB4385（I级）
GB6170
技术要求
4.0.1联轴器未注尺寸公差按GB1804的IT14级规定，未注形状和位置公差按GB1184的B级规定。
4.0.2轴孔键槽尺寸及偏差按GB1095的规定。4.0.3轴孔与轴的配合按表4.0.3的规定。联轴器轴孔与轴的配合
>30~50
配合代号（GB1801)
带短节联轴器的选用应符合HG21563和本标准3.0.1、3.0.3的规定。上半联轴节轴孔尺寸应按减速机输出轴轴径确定，100
HG 21569.1-95联轴器
标记及标记示例
6.1标记
材料代号（见表3.0.4）
一上半联轴节孔径
单支点机架：同减速机输出轴轴径双支点机架：同下半联轴节孔径如上、下半联轴节孔径相同，可省略下半联轴节孔径（即传动轴上轴端轴径d，）带短节联轴器型式（A或B）
6.2标记示例
例1：下半联轴节孔径d,=80mm，上半联轴节孔径70mm、材料为HT250的A型带短节联轴器，其标记为：
HG21569.1--95联轴器A80/70--HT例2：上下联轴节孔径100mm、材料为ZG270-500的B型带短节联轴器，其标记为：HG21569.1--95联轴器B100-ZG
本标准提出单位、主编单位
附加说明
和主要起草人
提出单位：化工部设备设计技术中心站主编单位：上海医药设计院
化工部设备设计技术中心站
·主要起草人：鲍爱元虞军
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
